3DQuickPress是完全整合于SOLIDWORKS的三维连续冲模设计解决方案。包含零件分析及展开、料带布排、模架及冲头设计等功能，为电子、家电及汽车结构设计等行业提供从三维建模、零件展开、三维组装到二维出图的完整解决方案。

3DQuickPress是SOLIDWORKS平台模具设计的附加组件。使用零件的 3D 实体模型，将3D模型可以快速轻松地创建条带，并且还可以清楚地传达在整个工作组中使用免费的 SOLIDWORKS eDrawings查看器不会浪费时间。
3DQuickPress特点：灵活、精确、易学易用、装配性能高、3D沟通交流、快速料带设计、强大的展开功能、智能钣金特征识别、用户自定义零件库、完整的工具详细介绍

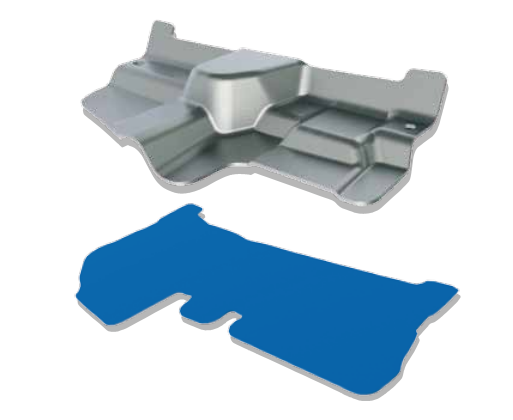

3DQuickPress强大的展开

一个功能识别技术，可处理原生 SOLIDWORKS®钣金零件，并为 Spring Back和弯曲余量，形状特征可以节省模具设计的宝贵时间，并且给他们更多的设计生产力任务。

3DQuickPress展开功能：特有的模型编辑及数据整理工具；强大的建模功能；强劲的自动钣金特征识别；可处理各种成形、折弯、扭曲及折弯补偿；展开和成型状态分组；支持不同的折弯状态；展开管理器；支持以生产为本的设计方向；抽取相同特征；复制成形步骤；孔群组；支持多厚度零件；压边；用户自定义特征；输出带有SolidWorks标注的曲面

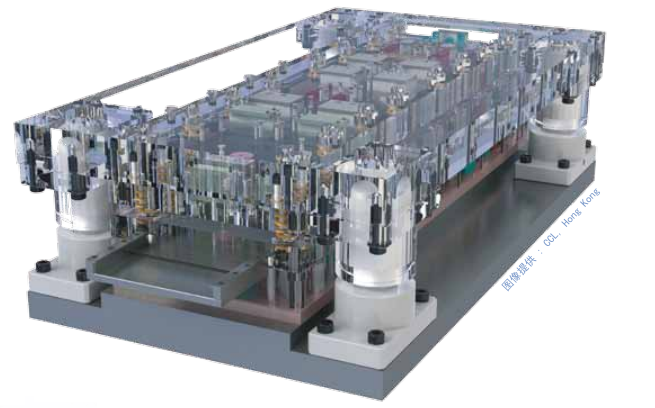

3DQuickPress模架

• 自动生成切料及折弯冲头
• 用户自定义冲头
• 凹模入块
• 可编辑的冲裁特征
• 产品预定义零件库(PRL)
• 非程序性自建设计流程
• 冲头设计工具包
• 用户自定义零件库
• 自动产生孔
• 编辑孔表
• 零部件放置工具
• 支持复合模和连续模
• 干涉检查
• 模架框架设计
• 标准和用户自定义组件

• W/O编程
• 改动模具组结构工具
• 动态模拟冲压过程
• 标准组件目录
• 自动生成B0M表及快速布置
• 工程图工具
• 自动生成组装图
• 自动整理零件序号
• 自动坐标尺寸标注
• 自动动生成报告
• 近似产品模具更换设计
• 协同设计环境
• 创建冲切冲头
• B -圆孔冲头

• 输出曲面到用户自定义组件
• 链接管理器
• 极坐标上移动组件
• 在用户界面调整模具设置中心快速启动模具设计优化工具，用于管理 设计阶段和转移
• 快速插入标准组件
• 插入组件自动产生孔
• 快速自动开孔
• 快速更新
• 解除切除功能

3DQuickPress料带设计

• 支持视窗拖拉
• 支持插入/删除工位
• 实时的立体反馈
• 支持多制品排样
• 废料设计
• 特征重命名
• 材料最佳化使用
• 中心力的计算
• 弹性复原计算
• 全自动智能型排样
• 自动关联属性

• 深冲拉伸加工计算器
• 坯料坐标定位
• 显示增强模式
• 群组特征
• 复制内部相同切孔
• 注释功能
• 取代零件
• 编辑曲面
• 嵌套工位设计
• 镜展开零件
• 输出Excel@料带成本统计表

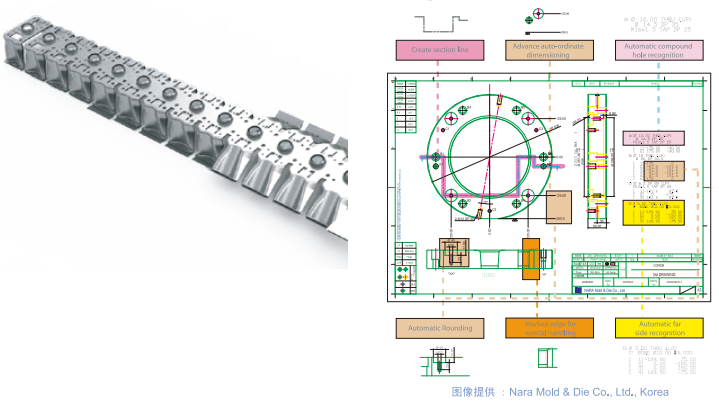

绘图与制造

• 多功能孔表
• 剖面线
• 孔标注
• 边缘注解
• 草图绘制工具
• 设计制造一体化
• 支持线切割加工
