3DQuickPress草图工具的使用（一）

在3DQuickPress中，有很多很方便的草图工具，可以帮助我们快速的设计五金模具的特殊结构，下面我们就来了解这些功能。下图就是3DQuickPress的草图工具栏：

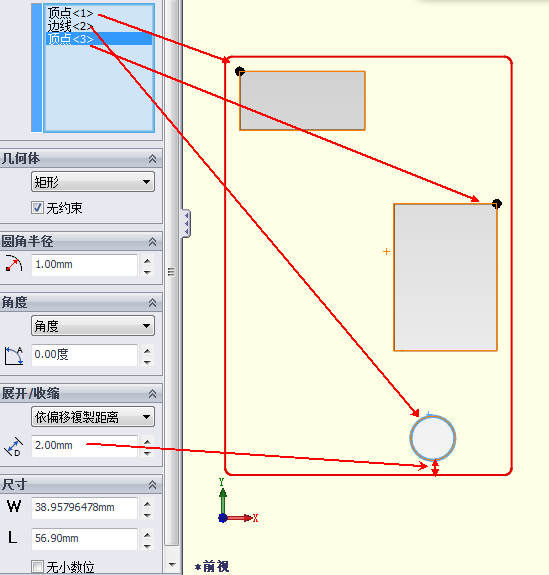

1. 范围方框

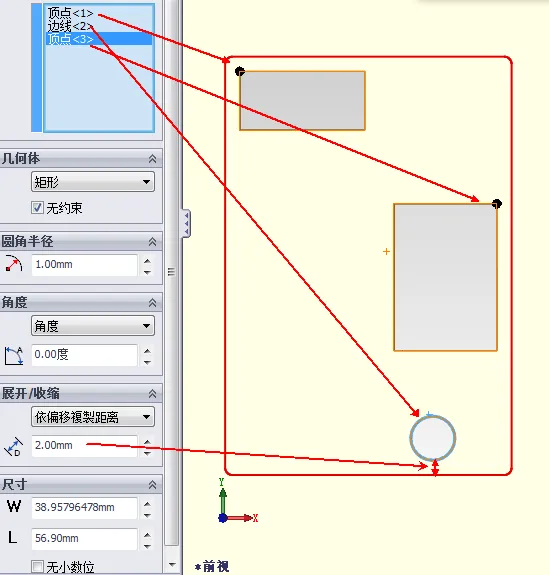

此命令可以帮助我们快速的生产一个边框范围。只要在选择框中选择一些参考点或者线条，就会出现一个边框预览，可以在下图所示“几何体”处选择圆形或者矩形边框。此外也可以设置边框离所选图形的偏移距离以及边角出的半径尺寸。如下图所示。

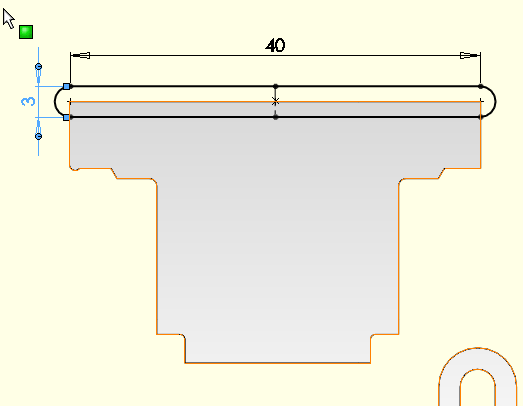

2.  长沟

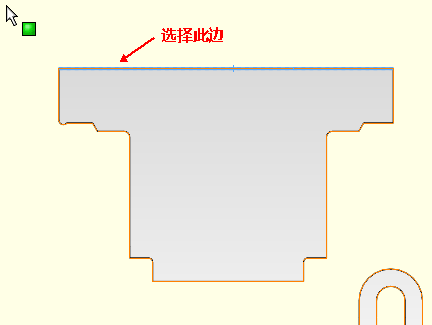

此命令可以帮助我们设计一些挂台的槽口形状，使用方法如下图所示，选择孔的直边边线，然后点击确定即可。

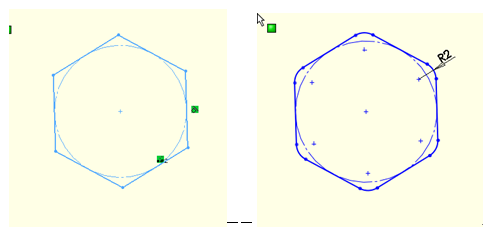

3. 自动圆角
此命令可以快速的对草图图形的交点位置，快速的产生圆角。只需要选择要圆角的位置，然后点击该命令，交点处就会产生相等圆角尺寸。

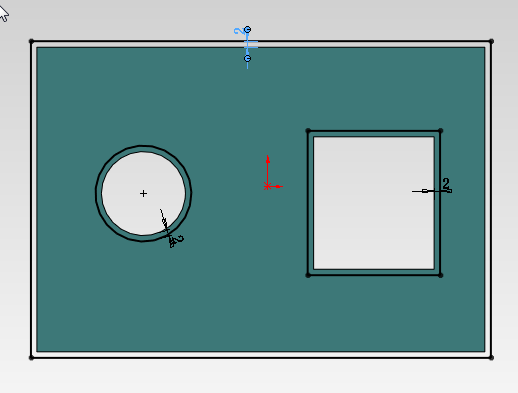

4. 等距面边界
该命令可以对所选择的面的边缘线进行偏移，该命令除了和“等距实体”命令一样可以对所选择面的最大外形轮廓进行偏移的同时，也可以对内部的轮廓同时进行偏移。下图所示即为该命令选择面偏移出来的结果。

5. EDM孔

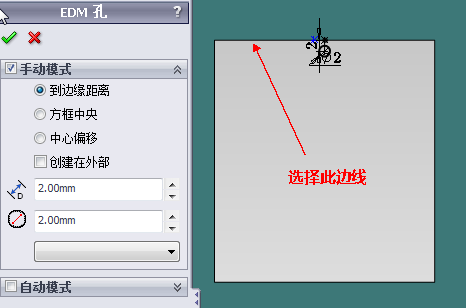

此命令是用于创建线割孔。在此命令中有两种方式，一种是手动方式，只需要选择一条直边边线，就会按照参数生成一个草图圆孔。如下图所示。

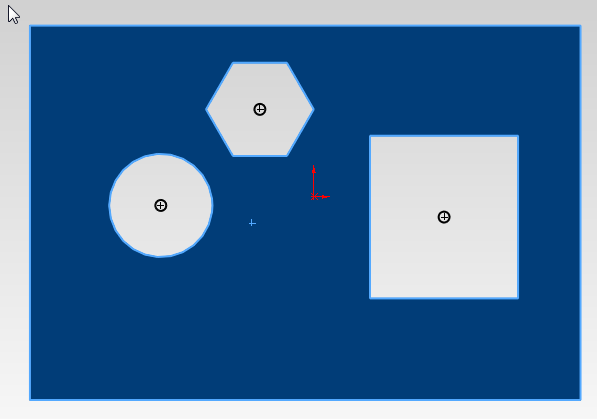

此外也可以选择自动模式，只需要选择一个面，该面的内部轮廓就会生成按照参数设定好的圆形孔的草图，如下图所示。

以上内容由智诚科技ICT公司技术同事撰写，转载请与我们联系！电话：4008866353
