基于达索系统3DEXPERIENCE平台的重力坝智能设计

近日，黄河古贤水利枢纽工程“火出圈”，正式进入建设阶段。作为《黄河治理开发规划纲要》确定的黄河干流七大骨干工程之一，该枢纽是黄河水沙调控体系的重要组成部分，具备防洪、减淤、供水、发电、灌溉等多重综合效益。据CCTV-13新闻频道报道，该工程最大坝高达199米，是国内在建最高的碾压混凝土重力坝。黄河勘测规划设计研究院有限公司（以下简称“黄河设计院”）早在2001年，就开展了古贤水利枢纽工程项目建议书的前期工作。

自2009年起，黄河设计院与达索系统建立了紧密的合作关系，致力于推动水利工程领域数字化转型，先后引入CATIA、ENOVIA、DELMIA等品牌产品，构建自身多专业三维数字设计和平台化协同管理体系。同时，在水利高质量发展的要求下，双方在企业资源库、专业程序库等方面开展创新研发，以满足行业快速迭代演进的流程化、模块化、智能化、产品化需求。

重力坝智能设计工具ADD-GDADD-GD（Automatic Dam Design-Gravity Dam）是在达索系统3DEXPERIENCE平台基础上，由黄河设计院专为解决重力坝三维正向设计而开发的智能设计工具。

以重力坝设计规范为标准，利用知识工程，创建适应各种外形需要的重力坝模板资源库；

以重力坝枢纽布置为核心，设计方案动态可视、直观且能随意调整，提升60%设计效率；

根据地质条件和坝高条件，自动生成建基面。

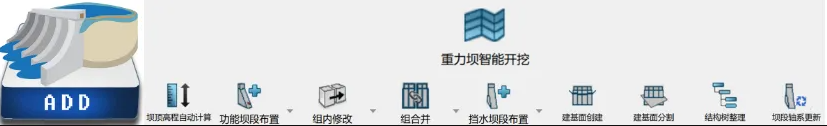

该工具主要包含计算分析和方案设计两大模块，以支撑从数值分析、枢纽模拟布置、方案修改、坝段生成、建基面创建到多级平马道开挖的完整工作流。

PART.1

常用计算分析模块主要包括水库库容分析、坝顶高程计算、稳定与应力计算、泄洪规模分析、消能防冲分析、水面线计算；

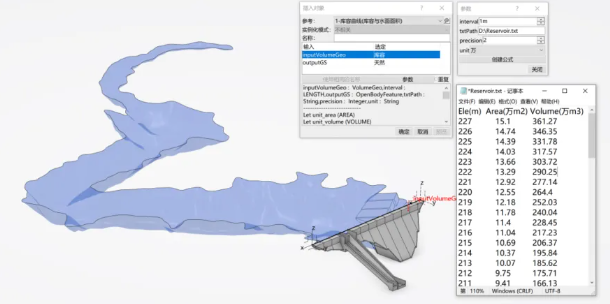

图：水库库容分析

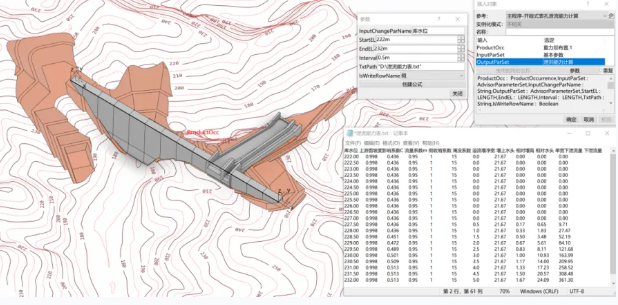

图：泄洪规模分析

PART.2

方案设计模块主要包括常用坝段强参数化模型、坝段动态布置、坝段组合优化（自动装配技术实现坝段“增、删、改”）、挡水坝段自动布置、建基面自动创建与分割、廊道挖除、坝体材料自动拆分、平马道开挖面自动化。

该重力坝智能设计工具实现了真正意义上的高效率重力坝正向三维设计，使方案设计从构想到三维呈现能够快速反应，并可实时获取与设计方案相关的计算分析结果，完美实现建模与分析的一体化集成。

此外，双方还在辅助制图、通用辅助建模、水工建筑物稳定计算、电气二次接线、工程BIM造价、地形地质处理、电缆铺设、防雷分析等方面进行了定制化开发。欢迎感兴趣的行业同仁随时垂询。
