• 挑战

    MICU 担架设计最大的难题是开发的担架要求足够轻便以便运输,同时又要求强度足够, 能够满足在救护车和飞机中使用的安全标准。
  • 摘要

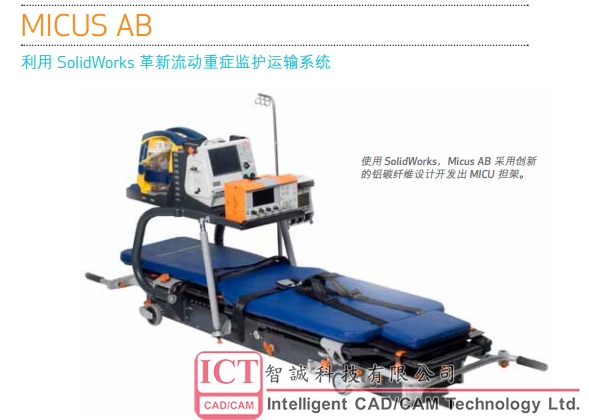

    Micus AB 通过推出流动重症监护室 (Mobile Intensive Care Unit, MICU) 担架成为流动重 症监护运输系统领域的市场先驱,MICU 担架的主要功能是为通过直升机、飞机和救护 车运输重病患者提供重症监护设备。
  • 结果

    • 缩短设计周期 • 降低开发成本 • 改善产品质量 • 促进设计交流

“使用 SolidWorks 软件之后, 我们确实节省了时间、缩短了设计 周期,主要是因为它让我们能够更 快更方便地修改设计。” Mats Lindfors 技术经理

Micus AB 通过推出流动重症监护室 (Mobile Intensive Care Unit, MICU) 担架成为流动重 症监护运输系统领域的市场先驱,MICU 担架的主要功能是为通过直升机、飞机和救护 车运输重病患者提供重症监护设备。

据技术经理 Mats Lindfors 介绍:2005 年,在完成 瑞典空军救伤服务中心的第一份订单(6 套重症监护担架)后,公司管理层决定从之前 由顾问公司进行产品设计转变为在内部设计产品。 Lindfors 最初是担任 MICU 担架初始开发的顾问。刚刚加入该公司,他就面临选择 3D CAD 系统的难题,公司要求选择的系统能够支持并推动这款创新产品的持续开发。 幸运地是,在为 MICU 项目提供咨询之前,Lindfors 已经为另一家雇主对市面上可用的 3D CAD 系统进行了评估。“我们需要这样的 CAD 系统:方便用户构建零部件和装配体 的模型,支持快速、方便的设计更改,”Lindfors 回忆说。“此外,我们需要产品数据 管理 (PDM) 功能,以便确保良好的版本控制并管理数据的访问权限和安全性。” 在加盟 Micus AB 之前,Lindfors 评估了几套 3D CAD 软件包,其中包括 I-DEAS®、Mechanical Desktop®、Pro/ENGINEER® 和 SolidWorks® 软件。

在首次使用 SolidWorks 提供咨询服务之后,他就决定选择 SolidWorks 机械设计软件作为 Micus AB 的标准软件包,因为该软件易于使用,并且提供丰富的功能,包括装配体、配置和钣金 设计功能。Micus AB 还看重集成 SolidWorks Enterprise PDM 软件的功能以及与 Microsoft® Office 产品的兼容性。 “显而易见,SolidWorks 是最经济有效的解决方案,它将功能、兼容性和性价比完美地 结合在一起,”Lindfors 解释说。

快速构建模型,快速更改设计
在 Micus AB 使用 SolidWorks 3D CAD 软件所产生的效果是:构建模型更迅速,修改设计 更便捷,设计周期得到进一步压缩。除了开发 MICU 担架中创新的铝和碳纤维设计以外, 该公司还需要为 OEM 合作伙伴提供的几套系统和零部件构建模型。这其中包括来自 Avox Systems 的氧气罐、来自 Dräger Medical 的呼吸器、来自 Zoll Medical Corporation 的减颤器、来自 Laerdal Medical AS 的吸入泵、来自 Alaris Products 的自动医疗输液系 统以及来自 LifePort, Inc 的航空专用担架垫。 “作为该公司唯一的设计师,我必须能够快速创建模型并有效地更改和更新设计,” Lindfors 补充说。“使用 SolidWorks 软件之后,我们确实节省了时间、 缩短了设计周期,主要是因为它让我们能够更快更方便地修改设计。”
利用钣金功能弯曲铝材
MICU 担架设计最大的难题是开发的担架要求足够轻便以便运输,同时又要求强度足够, 能够满足在救护车和飞机中使用的安全标准。为了满足这个重要的需求,Micus AB 采用 SolidWorks 钣金设计功能来支持制造工艺要求的铝材弯曲和装配流程。 “在开发 MICU 担架的初期,我们频繁使用了钣金设计功能,我们将继续利用 SolidWorks 钣金功能来推动装配流程和控制开发成本,”Lindfors 强调。“SolidWorks 设计数据能 够与制造合作伙伴的数据完美兼容。例如,我们可以导出工程图和 DXF? 文件,对 MICU 底盘生产过程中展开的钣金进行激光切割。”

可视化辅助装配体的开发
MICU 担架是一套非常复杂的产品,因此,无论是开发和装配担架的各个系统和部件, 还是向潜在客户和急救人员显示产品的运行状况,SolidWorks 可视化工具都非常重要。 Micus AB 使用大型装配体可视化工具(例如用于发现潜在零件干涉的碰撞检测功能) 以及设计配置功能(用于显示各种不同部署模式下 MICU 担架的运行状况)。

“MICU 担架是一款复杂的产品,建造其原型需要消耗大量的资金和时间,”Lindfors 指出。“只需使用一个 SolidWorks 模型,我们就可以方便地设定配置,从而显示担 架在手柄拉出时、在车轮向上或向下翻滚时以及在卸掉底部碳纤维撑具时的运行状况。 完全展示产品的功能(例如使用装配体和配合技术查看各个钣金之间的接合是否紧密, 或者使用 SolidWorks eDrawings® 文件快速、方便地与合作伙伴、客户和监管机构进行 交流)改善了我们的产品质量。

“没有 SolidWorks,我们几乎不可能设计出这款同时符合航空工业、监管机构以及医疗 技术行业的法规要求的产品,”Micus 总裁 Torsten Käll 如是说。
