CAD中参数化建模是什么?

参数化建模是一种CAD软件工具,基于称为“参数”的复杂算法和规则创建数字模型。这些参数形成CAD软件用于自动创建3D形状和模型的脚本。 参数化规则用于定义不同设计元素之间的关系。通过这种方式,参数化建模软件可以自动化大部分设计过程,这与直接建模不同,直接建模技术需要设计师自己手动创建形状。 请考虑以下示例:为建筑设计创建了一个参数,该参数施加了以下规则:墙壁必须具有一定的高度和宽度,才能完全适合地板和天花板。如果主模型的尺寸发生变化,则软件将根据更新的算法自动创建组件模型。 例如,如果设计师决定必须增加房间的高度和宽度,则墙壁的参数将自动扩展,以便它们完美地适应新房间尺寸。从本质上讲,最终的3D模型是设计师定义的参数的精确表示。

达索SOLIDWORKS的参数化建模解决方案

所有达索系统的参数化建模解决方案都与3DEXPERIENCE平台配合使用,该平台是一个基于云的环境,设计人员可以在其中轻松安全地存储、访问和共享项目。探索所有令人难以置信的参数建模软件。

3D Creator

在一个易于使用、基于浏览器的解决方案中创建、评估和协作,该应用程序可满足您的所有参数 3D 设计需求

立即查看

SOLIDWORKS 云

为下一代设计解决方案做好准备,该解决方案由为您提供 SOLIDWORKS 3D CAD 的同一团队开发

立即查看

DriveWorks

一款与Solidworks相结合使用的辅助设计参数化自动工具,让用户可以轻松的自动化机械产品设计

立即查看

参数化建模软件用于什么类型的项目?

应用项目:参数化建模最常用于需要创建多个精确渲染的零部件的设计任务。它通常用于生产基于型芯设计变体的产品或零件系列。

应用领域:参数化建模能够快速、持续地创建高精度模型,这使其成为在制造业工作的工程师和设计师的首选工具。参数化建模还广泛用于汽车工业和航空航天工业。

汽车行业参数化设计的最新示例是现代汽车的 Tucson C-SUV,该概念被现代汽车描述为“参数动力学”。NASA 还使用专门的参数化航空航天设计工具来开发可增强升力并减少阻力的飞机组件。

许多大型建筑和建筑项目都使用参数化建模软件。著名建筑师弗兰克·盖里 (Frank Gehry) 以其使用参数化设计原理和参数化建模软件而闻名。洛杉矶的沃尔特迪斯尼音乐厅由 Gehry 使用参数化建模软件设计。

立即获取

#

谁使用参数化建模软件?

各行各业的许多专业工程师和设计师都使用参数化建模软件来开发概念、车辆、产品、图稿和结构。

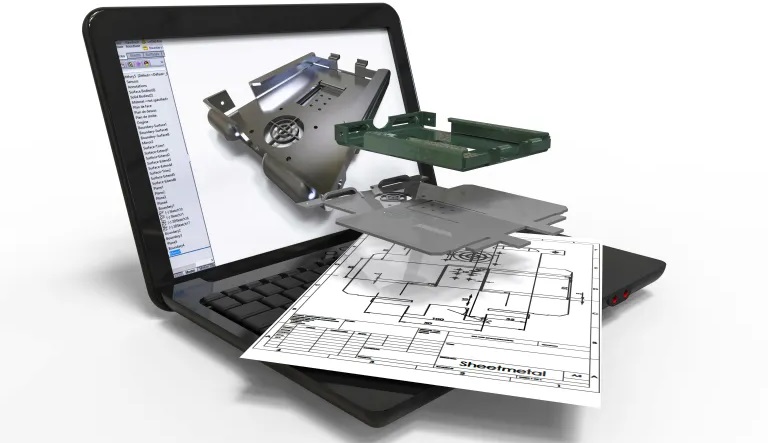

机械设计师

机械设计师利用参数化 3D 建模软件来创建和分析机械系统和组件,从而可以有效地修改和测试不同的设计选项。

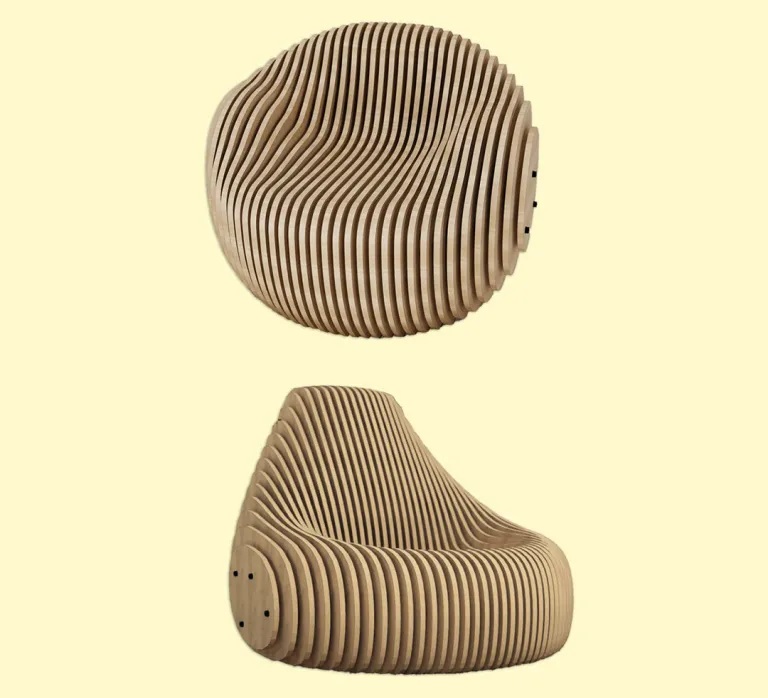

家具设计师

使用参数化3D建模软件设计和创建栩栩如生的家具,这些软件可以让他们创建功能更强大、更具吸引力和成本效益的设计

汽车设计师

汽车设计师利用参数化 3D 建模软件来设计和仿真车辆的性能,从而能够更快地测试和优化设计选项。

产品设计师

对于产品设计师,他们利用参数化 3D 建模软件来创建和测试消费品的设计,使他们能够更快地迭代和完善他们的设计。

珠宝设计师

使用参数化3D建模软件创建珠宝设计的3D模型,这使他们能够对颜色、图案和材料进行更多迭代,而无需花费太多资源

工业设计师

工业设计师正在使用该软件来设计和测试工业设备和机械,以便他们能够提出成本和资源、精明的创新和生产线。

航空航天工程师

航空航天工程师依靠该软件来设计和模拟飞机的性能。这通常会导致更高效、更安全的设计。

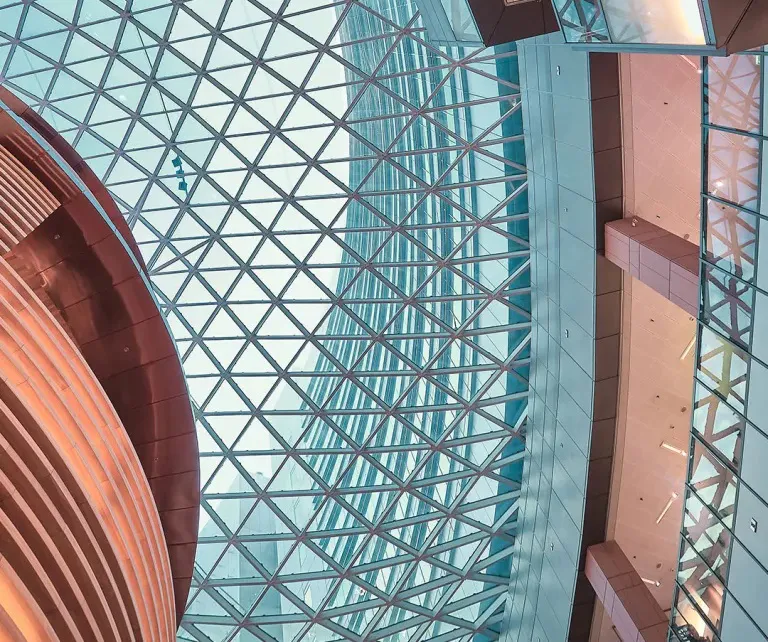

建筑师

建筑师使用该软件创建他们设计的可视化和投影,这有助于有效地将他们的想法传达给客户和同事。

参数化建模软件的优势

参数化建模的一个主要优点是它在设计过程中节省了大量时间。参数化建模软件的设计自动化功能意味着设计人员不必在每次模型尺寸更改时重新绘制设计。可以通过进行一些细微的更改来调整多个参数。与使用直接建模方法相比,可以更快地创建设计迭代,工作量要少得多。

准确度和精密度也是使用参数化建模软件的主要优势。由于 3D 模型的每个组件都是使用算法自动创建的,因此大大降低了人为错误的可能性。

参数化建模使设计人员能够自动创建元件或产品系列。它可以轻松地与制造流程集成,从而实现更简化的生产流程并缩短上市时间。

由于参数化建模具有快速处理高度复杂的几何数据的能力,因此它通常用于结构分析或分析机械的动力学。

#
#

参数化建模软件的缺点

尽管它有很多优点,但使用参数化建模软件也存在一些缺点和限制。在概念阶段,参数化建模可能很麻烦。使用参数化建模软件真正捕捉设计意图有时可能很困难。

使用参数化建模软件,设计人员必须能够预测设计更改并相应地设置参数。对设计的任何意外更改都可能难以实现。例如,最后阶段的设计更改可能需要大量时间。

高度复杂的参数化建模设计可能需要更多的计算能力,因为额外的功能和更新需要更多的处理能力。如果没有足够强大的计算机,更新大型设计可能是一个缓慢的过程。

还需要考虑参数化建模软件的成本和复杂性。许多 CAD 3D 参数化建模程序具有陡峭的学习曲线,并且比直接建模工具贵得多。此外,某些 CAD 程序使用特定于套件的文件,因此共享设计可能很困难。

喜欢我们出色且有用的参数化建模软件

智诚科技ICT在CAD 解决方案方面拥有 30 年的经验,是一家值得信赖且享有盛誉的公司,能够提供高质量的参数化建模和 CAD 设计解决方案

立即获取

参数化建模常见问题解答

参数化实体建模是一种 CAD 技术,其中使用具有设定规则的计算机算法生成 3D 形状。用户可以定义其设计的参数,从而快速轻松地创建 3D 模型。参数化实体建模使工程师和设计师能够更改元素,而无需从头开始完全重新绘制设计。

通常,参数化建模过程包含一组八个步骤。设计师必须:
1. 创建单元和零件名称
2.确定基本特征和初始实体特征
3.创建设计基础的初始二维草图
4.应用或修改设计约束、规则和参数
5.从二维草图
6 创建详细的 3D 参数化实体模型。向 3D 模型
7 添加任何其他参数化特征。通过仿真分析 3D 模型并根据需要更新设计
8.生成完成设计的 2D 和 3D 图纸

SOLIDWORKS 是行业领先的 3D 设计解决方案,它使用参数化设计原理生成精确的 2D 和 3D 实体模型。SOLIDWORKS 拥有一系列强大的工具、兼容性和直观的界面,是首选的 3D 建模设计解决方案。SOLIDWORKS 被全球各行各业的专业设计师和工程师所采用。

无论他们的技能水平如何,设计师或工程师都必须确保他们选择的参数化建模软件满足他们的需求。例如,希望设计定制珠宝的人需要一套与航空航天工程师不同的工具。在选择要使用的 CAD 参数程序时,首先提出一组针对您自己的特定要求的标准会很有帮助。

在评估参数化建模软件时,请考虑以下问题:
该软件是否适合您的项目?
该软件是否包含可让您完成设计的工具?
该软件是否使您能够轻松地与同事协作?
该软件是否与您的设备兼容?
软件是否需要许可?
该软件是否能提供足够的投资回报?
