一体化解决方案
该解决方案集成在 SOLIDWORKS 中, 其具体功能集中于木工行业的三个步骤:设计、生产制造和自动化。
设计
灵活自由地设计复杂的 3D木工项目以直观的方式,参数化环境下,基于木材材料及其特性。轻松生成协作文档,2D 和 3D图纸、效果图等。
生产制造
为所有的 3D 项目生成专用 CNC 程 序和生产文件。SWOOD先进的算法 使您能够点对点地控制加工和嵌套 优化计算策略,降低流程上设计和 生产制造之间错误和风险。
自动化
软件参数化设计的内核和几何体 识别功能,将设计和生产的数据 都能够大批量的自动产生,快速 且准确,并且能够和订单数据数 据紧密匹配,满足业务、设计和生 活制造各个环节的数据需求。
设计

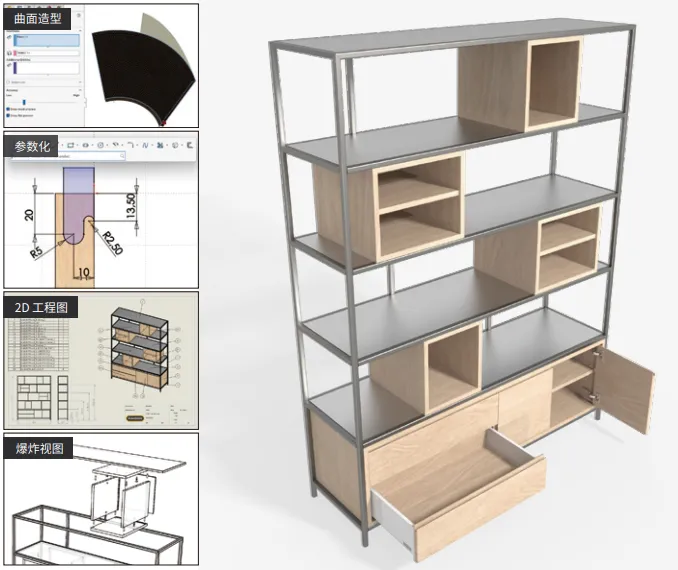

SWOOD助您轻松生成协作文档,2D 和 3D图纸、效果图等。
高级参数化特征
在符合人体工程学的情况下使用木材特有的功能,参数化环境来设计您最复杂的 3D 项目。简化您的设计流程并积累您公司的专业知识,
将您的规则和模型存储在数据库中。
通过自动化使您的设计可靠,令项目数据可检索性。与不同的人和部门合作,准确获取整个工作过程的数据信息。
数据库:
拖放式的应用库零部件,能够自动地实现最优化的装配并且保持设计的上下关联
库安装程序让您可以直接下载具有准确技术信息,现成可用的基础数据,都是来自SWOOD 知识库的参数。
累积和保存您公司的知识经验,创建项目时,团队内部一致性使用专属的库元素、设置、预定义的规则和模板等等
硬件:

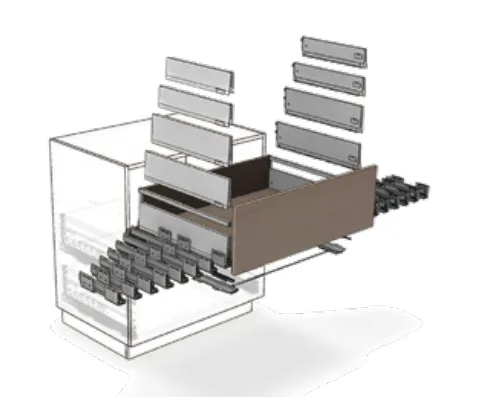

拖放式应用硬件组件,例如:抽屉、铰链、架子、隔板、电缆索环等等,并使用您库的参数组件能力,适配各种不同的尺寸环境
参数化能力:应用参数化功能来创建任何复杂的结构,并非简单的事,而我们解决方案的功能:定制简单,更改会自动应用,从而贯穿整个项目。
应用多种材料:SWOOD能够在一个环境中应用和管理多种材质物料,其中得益于SOLIDWORKS核心建模功能和木材方面的功能,可以完成复杂的草图,3D各种特征元素如钣金和焊件等等
自由定义材料,以及在项目中使用

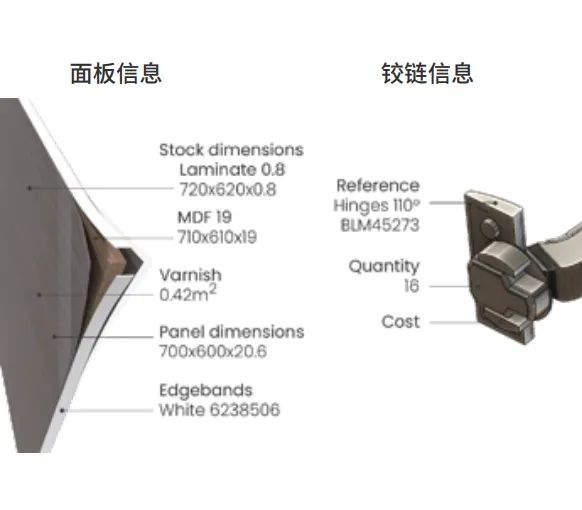

板材:使用拖放操作,调整木质材料参数,例如纹理方向、面板厚度、库存延伸以及其他,面板组合物,例如层压板和封边带。
封边设计:在设计库中定义好封边带形状、厚度、材料、等等,一次过应用至所有项目,并随时更新。
报告:
制作您的 3D 项目,避免出现错误的风险。软件自动收集所有设计元素参数,使项目报告能够为生产而自动生成,包括:
- 材料和硬件要求
- 加工程序
- 切割清单
- 库存清单等等
在设计中,由一键触发,将设计中参数的变化更新至于加工代码和文档,无需重复编程和手动编辑修改文档。
这些文件完全是可定制的,并输出各种格式的文档文,如:XLS、PDF、CSV、HTML、XML 等,从而简化信息传输。
生产制造
从 3D 项目到车间的生产数据,我们的制造解决方案可转换所有项目的木工加工的参数。 基于木材特定加工策略,以及提供点对点和拼版优化计算功能, 我们的解决方案生成程序、设计项目的生产文件、以及嵌套优化 计算的算例。
车间生产数据
从 3D 项目到车间的生产数据,我们的制造解决方案可转换所有项目的木工加工的参数。 基于木材特定加工策略,以及提供点对点和拼版优化计算功能,我们的解决方案生成程序、设计项目的生产文件、以及嵌套优化计算的算例。

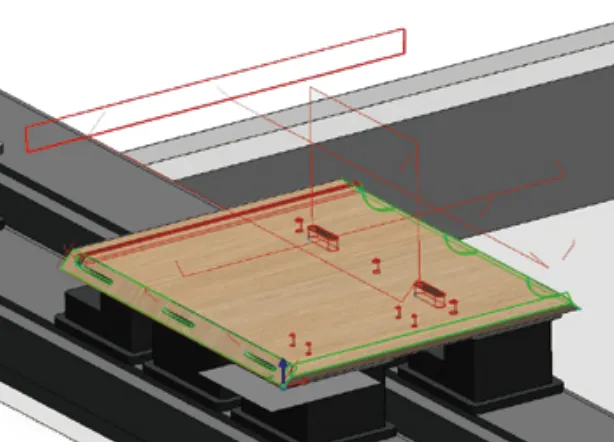

- 从设计到生产制造 几何体识别的强大功能能够自动检测3 轴和 5 轴加工操作刀具路径则根据预定义、然后优化计算、以及客制化的加工策略,从而编译成加工程序。
- 木工CNC专家 机床的后处理器将道具路径的CNC代码可以输出至以下机床类型:HOMAG (WoodWOP),BIESSE(BiesseWorks, bSolid, lsO),SCM(XILOG, MAESTRO, ISO),Felder (TPA, F4Integrate),HOLZHER (NC HOPS),以及更多
- 集中管理项目资料信息 一键传送所有的CNC加工代码至机床设计部门和加工部门协同作业,一键生成生产所需的文档,例如:切割清单、刀具清单、标签等等
流程适应性
- 点对点 我们的制造解决方案支持木工数控机床及其独特的技术。通过生成必要的程序和生产文件,轻松连接设计端的资料信息连接到 CNC机床。
-
拼版优化
最优化排列;确实,除了综合机械加工策略,我们的拼版优化解决方案使您能够克服复杂的生产挑战
计算完第一次拼版优化后, 仍然可以:
• 手动修改零件位置
• 添加轨迹跳跃(桥梁)
• 修改引入/引出点
• 修改面板编号(标签)
加工策略
-
完全设计自由

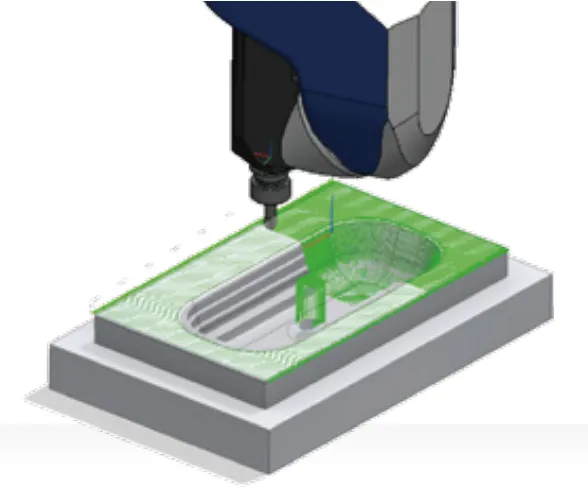

用户可以创建和管理有关3至5轴加工编程。5轴编程的能力已经包含在基本的CAM软件包内,快速让用户可以基于任何形状进行开粗和加工。
我们5轴计算方程里,还能够允许创建特定的刀具路径,来进行木工加工。
仿真模拟:

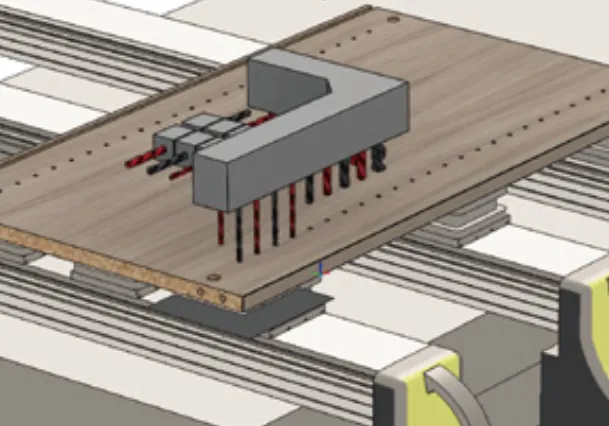

在实际机器执行CNC代码前,可以在软件环境下进行模拟刀具动作,确保加工准确无误。
预览完整的代码的运作,看见移除掉的材料,看到加工过程中,头部、桌子、刀具之间可能存在的问题。 -
拼版优化和固定位置的策略
特定的拼版优化策略,确保优化的零件固定,放置在优化计算的过程中,脱离其指定的平面位置。
• 铣削顺序从以下方面开始优化,最小到最大的部分在末端程序。
• 自动桥插入,是根据零件尺寸,将零件连接在一起,因此放置它们脱离拼版计算的平面位置。
• 创建禁区,以防止更小的组件被放置靠近板的边缘位置。
加工技术
-
技术能力
机器:我们的解决方案能够导出的机器特定需要资料数据或其他加工工位:
例如• 封边骨料• 细木工成型工具• 钻井平台• 万向节和叉头• 偏转器• 硬件插入机还有更多

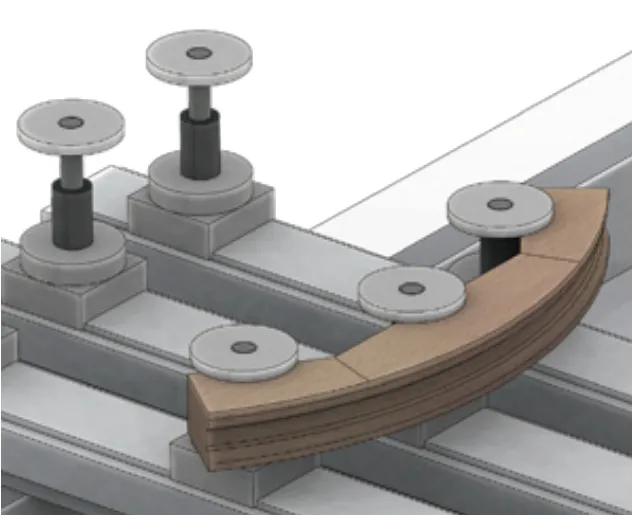

工作台:加工前,确保支架的正确位置,SWOOD控制电动加工台:导轨和吊舱,夹紧系统、激光系统等等。 -
拼版优化材料管理
纹理配合:链接到设计解决方案,您可以在一个项目中匹配集中不同的纹理方向,促进它们的拼版优化计算同时并保持外观是好看的。
管理剩余板材:
• 边角料: 自动检测、剪切和重复使用边角料!定义检测边角料的最小尺寸并自动创建切割路径。
• 填料:将重复使用的零件作为填充物,以填充拼版优化计算的平面的剩余空间,让您生成和保存为常用零件,从而为未来的项目节省时间。 - 面板标识 标签:使用轻松识别零件、边角料和填充物生成面板项目的详细标签。
自动化
一键导出完整的报告,通过在SWOOD、车间、公司信息系统和其他部门之间建立直接链接来简化流程。
创建生产数据
一键导出完整的报告,通过在SWOOD、车间、公司信息系统和其他部门之间建立直接链接来简化流程。 此报告可确保生产的可靠性,通过编译项目信息贯通设计过程。包括所需的主要信息木材生产。文件的布局(模板格式)可以自定义,具体信息可以可按需添加。
生产所需的所有信息如下从3D模型中提取,例如:
• 面板梁锯优化切割清单
• 采购部门的硬件清单
• 预测材料的材料清单量
• 优化项目的成本信息盈利能力
• 关于具体操作的信息,还有更多
有赖于输出报告的功能,集中为生成的所有程序。一旦你的设计完成后,立即开始生产。
程序是基于自定义生成的CNC的参数,与以下内容兼容:Wood-WOP、BiesseWorks、bSolid、ISO、XILOG、MAESTRO、TPA、F4Integration、NC HOPS等
其他生产信息,例如:
二维图形、工具列表、标签、拼版优化报告、三维文件、轨道和真空舱位置,以及更多,在报告中导出以增强协作
以各种文件格式导出文档:XLS、PDF、CSV、HTML、XML、TXT等,允许与中的其他系统的通信公司(ERP、MRP、MES等)。
进阶自动化
利用设计和生产解决方案的参数化功能和形状识别自动化解决方案,根据订单生成关于大批量批量生产的可靠信息和数据列表。
-
来自外部数据系统到生产数据-
借助我们设计解决方案的参数化功能创建设计目录。内部定制应用程序将订单信息从第三方软件收集到SWOOD中。这可以定期(每天、每周、每次新订单等)从数据库导入订单
-
通过SWOOD
一旦收集,SWOOD将自动重建设计,根据第一步,无需任何手动操作。生成CNC程序和生产文档,创建所有客户模型
-
生活数据
收集的项目信息可以转发到公司的系统用于订单跟踪,购买等等。数据导出是完全可定制的,可以轻松地与其他部门协作。
然后,车间可以使用生产报告(硬件列表、库存列表等)和相关程序,与客户的订单数据相关。这种自动化的工作流程确保了高容量、可靠的生产信息。
一个专注工木行业的解决方案
为了增强我们的CAD/CAM解决方案,我们成功地与各种行业供应商合作, 包含基本的3D元素,如硬件、库组件和机器。
机器供应商
创建内部后处理器,并进行定制或由SWOOD专家进行调整,以满足特定的木工机械的要求,确保流畅、一致的工作流程。
硬件参考
EFICAD与硬件供应商密切合作,如BLUM、HETTICH等确保用户可以访问最新SWOOD文件和SOLIDWORKS中使用的格式。 SWOOD Library安装程序,是一个可扩展的CAD内容平台。
木工连接件集成
长期与领先的木材专用连接器制造商合作,为我们的用户提供3D组件、生产规格、机械加工和去材加工,以及集成的机器控制,以实现可靠装配设计。
SWOOD CONNECT
SWOOD Connect为用户提供了一系列易于导入的功能,从而增强了用户的能力,以及向外部平台输出信息。有了这个强大的工具,用户可以轻松地连接到行业领先的平台.
10,000+ 用户的使用感言
完成木工项目,他们信赖我们。
Étienne Pilote Fortin 设计团队负责人
“SWOOD帮助我们将更多信息输入到模型中,以便建模者或团队其他成员能够将其输入到项目里,而前期无需经过太多培训,就能应用起来”。 该解决方案使Beaubois集团能够创建具有类似乐高搭积木一样,模块化、快速组装和从而减少了对大量2D图的需求。
Vasilis Skandalis 设计工程师
“使用3D设计,我们可以看到我们在画什么。它完全改变了我们的工作方式。此外,我们正在大量工作也能更快完成,因为SWOOD具有自动功能尺寸标注。 它使我们能够快速工作,花更多的时间专注设计,而费画图本身。”
Jesse Kinzel 合作伙伴
"SWOOD CAM 是专门针对木工行业的,并在SOLIDWORKS 软件内运行。与这家公司合作非常愉快。如果您遇到问题,他们会提供帮助,并且他们一直在改进这个程序。"
Loïc Gaden 管理总监
“多亏了SWOOD,我们产品确实有所改进。SWOOD软件的质量相当高,它们为我们的项目设想许多可能性。这个我们也非常感谢每年的更新。”
Nicholas Tvrdeich 老板
“事实上,我们能够从设计到机械加工中汲取灵感。基本上我们没有需要使用一些中间软件进行间接转换,而是简化的流程,一步到位。"
Sylvain Ruet CAD/CAM应用技术工程师
“3D模型项目展现,和模拟加工的操作操作,使我们能够评估项目的可行性。技术文档自动生成,机械加工标准化,使用加工实体库,让我们能够改进流程。”
完整的木工行业解决方案
SWOOD由EFICAD法国总部开发,凭借美国子公司和超过83个注册合伙人。 这些合作伙伴遍布60多个国家,在高度工业技术化的地区中,向用户提供SWOOD解决方案,形成网络。 400多名认证专家以自动化设计和制造流程为共同目标,提供本地化客户服务。用户类型,包括了拥有单一CNC的木工作坊到国际集团,以及具备工业4.0的公司。
SWOOD
Design
- 参数化
- 材料管理
- 零部件库
- 完整的设计报告
SWOOD
CAM
- 形状识别
- 工作台管理
- 特定的刀具库
- 生成加工代码
SWOOD
CENTER
- 第三方软件集成
- 参数计算
- 数字化链接文档
- 生成生产报告
