SOLIDWORKS 2023钣金 - 功能增强

SOLIDWORKS 2023新版本新功能系列文章，本篇讲解钣金功能增强主要包括以下几点：

切割清单属性中的规格值

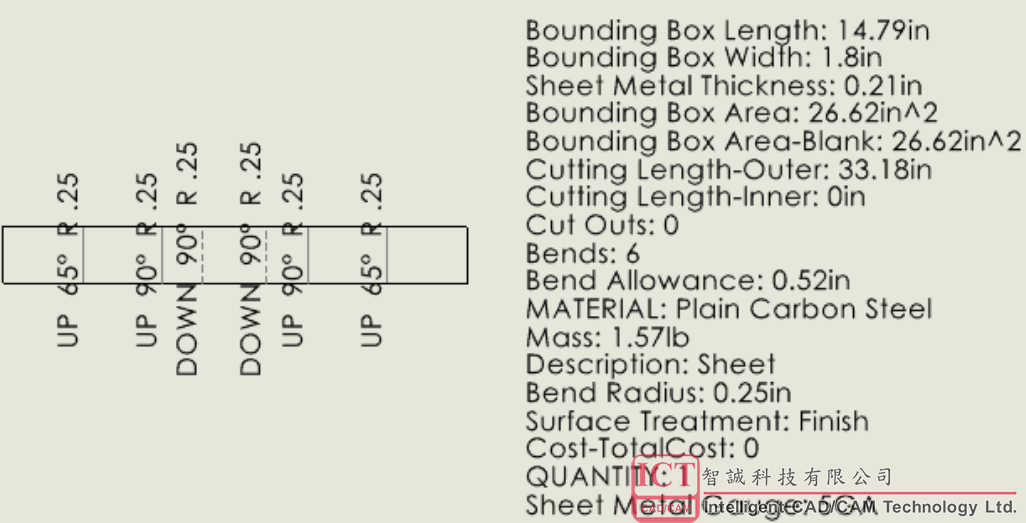

如果您使用规格表来定义钣金零件的厚度，规格编号将出现在切割清单属性对话框中。在关联工程图 中，规格值可用于注解和切割清单。
在切割清单属性对话框中，钣金规格的评估值为规格编号 GA。例如，如果在钣金零件中使用 3 规格， 则评估值为 3 GA。
在工程图中，您可以将注解链接到钣金规格属性，并将属性包括在切割清单中。
要将注解链接到规格值：

1. 在钣金零件的工程图中，单击注解，如注释 。
2. 在 PropertyManager 中，单击链接到属性。
3. 在链接到属性对话框中，在属性名称中选择钣金规格。

要在切割清单中包括规格值属性：

传感器

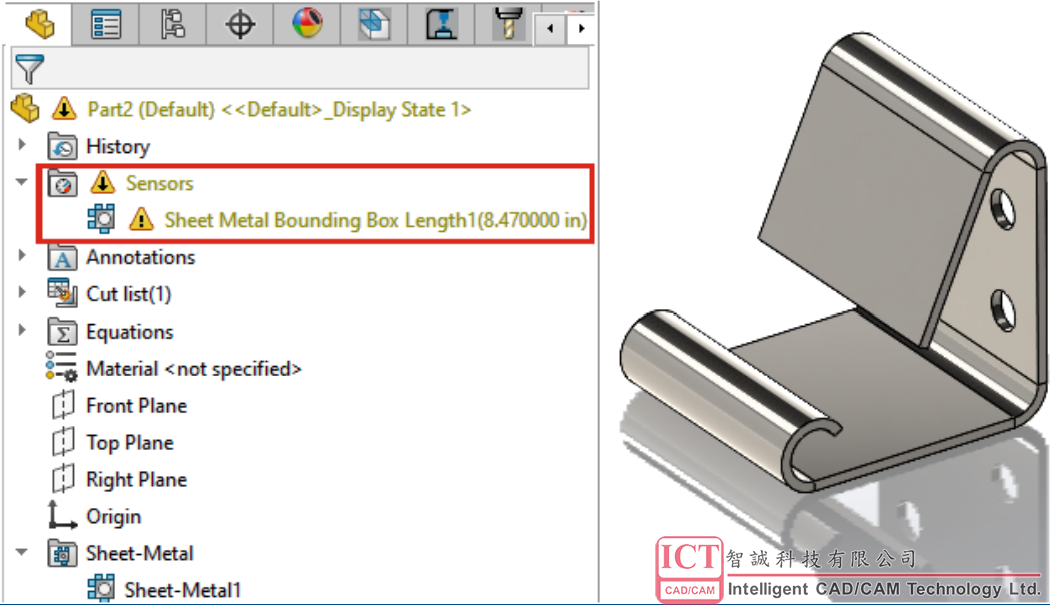

当钣金模型偏离为边界框指定的限制时，您可以使用传感器来提醒您。在多几何体零件中，您可以为 单个几何体创建传感器。 在设计流程中，如果模型超出边界框参数，则在 FeatureManager® 设计树中会出现一个警报。您可 以双击警报，以查看切割清单属性对话框中的值。

传感器 PropertyManager
传感器 PropertyManager 的更新包括支持钣金模型。 消息 如果您未选择自动创建切割清单和自动更新，则会显示一条消息。钣金边界框传感器取决于最新的切 割清单属性。在 FeatureManager 设计树中，右键单击切割清单，然后选择自动创建切割清单和 自动更新，以生成自动警报。

传感器类型

钣金边界框属性

指定平板型式可以适合的最小矩 形。

属性

	钣金边界框长度	指定边界框的最长边。 对于多几何体零件，这是零件中所有几何体的边界框长度之和。 对于装配体，这是装配体中所有零件的边界框长度之和。
	钣金边界框宽度	指定边界框的最短边。 对于多几何体零件，这是零件中所有几何体的边界框宽度之和。 对于装配体，这是装配体中所有零件的边界框宽度之和。
	钣金边界框区域	钣金边界框长度 x 钣金边界框宽度 对于多几何体零件，这是零件中所有几何体的边界框面积之和。 对于装配体，这是装配体中所有零件的边界框面积之和。
	钣金边界框区域空白	指定除去贯穿切块后的平板型式面积 对于多几何体零件，这是零件中所有几何体的边界框面积空白之和。 对于装配体，这是装配体中所有零件的边界框面积空白之和。
	要监视的实体	指定应用传感器的一个或多个几何体。

对称厚度

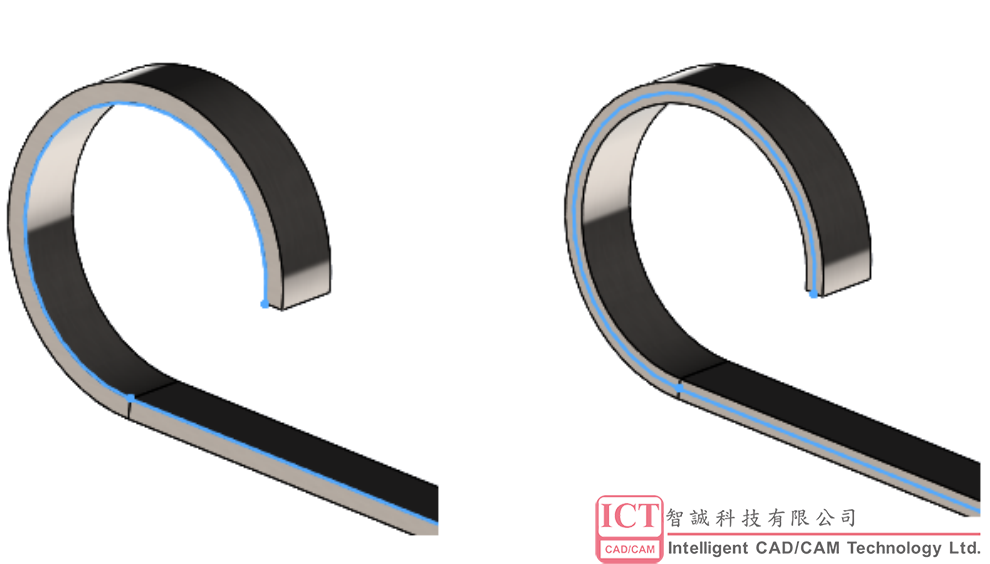

当您以基体法兰或放样的折弯（使用折弯制造方法）创建钣金零件时，您可以指定对称厚度，以将相 等数量的材料添加到草图的两侧。 对称厚度可帮助您从草图创建钣金零件，以帮助实现上下折弯的折弯半径相等。在上图中，左侧的示 例清除了对称，右侧的示例则选中。 在基体法兰或放样折弯 PropertyManager 中的钣金参数下，选择对称。
