SOLIDWORKS 2023结构系统和焊件 - 功能增强

日期:2024-07-04 发布者: 小编 浏览次数:

SOLIDWORKS 2023新版本许多功能有所增强,其中结构系统和焊件功能改进主要包括以下几点:• 在结构系统中对类似边角进行边角处理• 阵列连接元素 Pro

SOLIDWORKS 2023新版本许多功能有所增强,其中结构系统和焊件功能改进主要包括以下几点:

• 在结构系统中对类似边角进行边角处理
• 阵列连接元素 PropertyManager
• 焊件构建的配置特定大小
• 自定义属性特性的对齐
• 结构系统和焊件性能改进

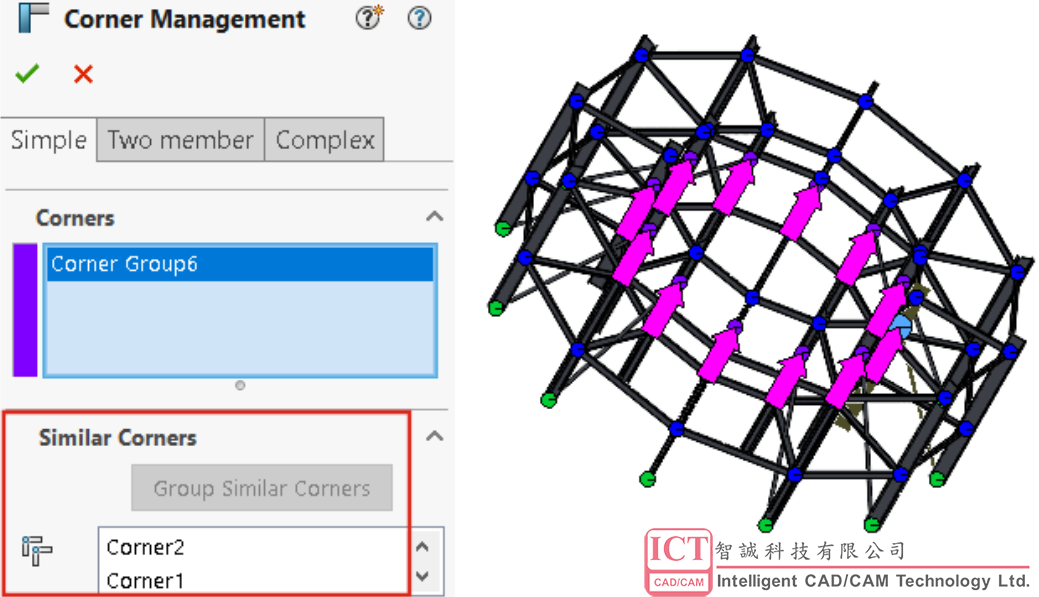

在结构系统中对类似边角进行边角处理

您可以使用将类似边角分组对类似边角进行分组,对组应用边角处理,并根据需要编辑组。 这对于具有多个边角的大型结构系统文件非常有用。
1. 打开结构系统文件。
2. 在 FeatureManager® 设计树中,单击边角管理并选择编辑特征。
3. 在边角管理 PropertyManager 中的边角下,选择一个边角。
4. 单击将类似边角分组。
类似的边角分组在一起,在 PropertyManager 的边角下显示为边角组 xx,并在图形区域中 以箭头突出显示。
5. 对组应用边角处理。 FeatureManager 设计树将类似边角分组为边角组 XX。在边角管理 PropertyManager 中,您可以 编辑一组类似的边角,并从组中移除边角。如果需要,您可以将此边角添加回类似边角组。
右键单击组的一个边角,然后选择以下选项之一:

从边角组中移除从类似边角组中移除所选边角:右键单击已移除的边角,然后选择重新包括到 边角组。
缩放到所选范围放大所选边角
消除选择取消边角分组:要取消边角分组,您也可以右键单击该组,然 后选择解析边角组。
自定义菜单让您可选择上下文菜单

您可以对简单、两个构件和复杂的边角使用类似边角处理。

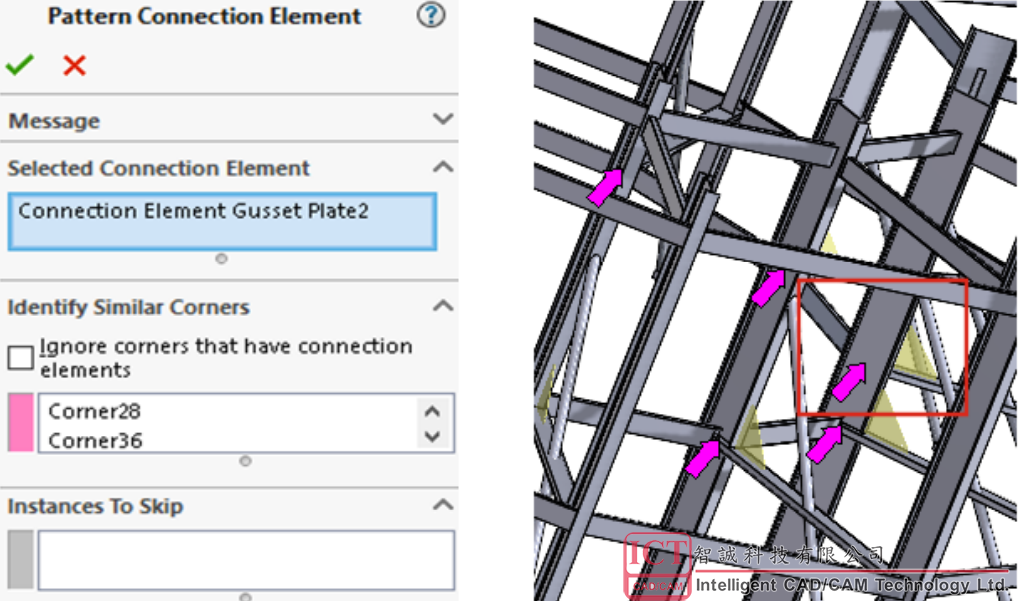

阵列连接元素 PropertyManager

在阵列连接元素 PropertyManager中,您可以插入一个位于相似边角的边角的连接元素。 要访问此 PropertyManager,请单击插入 > 结构系统 > 阵列连接。
阵列连接元素 PropertyManager 在图形区域中选择连接元素。类似边角以箭头突出显示,并且连接元素的预览显示在边角。

所选连接元素显示所选连接元素的名称。
标识类似边角列出可插入连接元素的类似边角。 您可以右键单击边角,然后选择跳过实例以排除连 接元素。
忽略具有连接元素的边角不包括带连接元素的边角。
要跳过的实例列出使用跳过实例排除的边角。

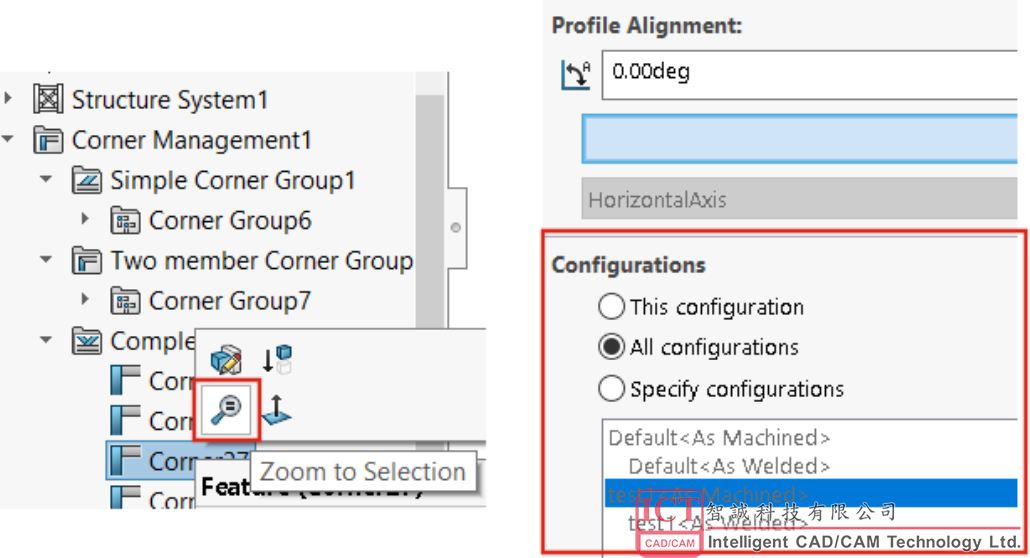

焊件构建的配置特定大小

如果您选择一组大小和类型相同的焊件构件,您可在轮廓选项卡中为特定配置更改构件的大小。 将缩放到所选范围用于边角 如果结构构件有多个边角,您可以使用缩放到所选范围,从 FeatureManager 设计树或边角管理 PropertyManager 缩放到边角。

要配置结构系统配置的大小:

1. 从 FeatureManager 设计树编辑结构系统。
2. 在图形区域中选择构件。
3. 可选: 要编辑特定构件,请在图形区域中右键单击该构件,然后选择编辑特征。
4. 在轮廓选项卡中,更改大小。
5. 在配置下,选择特定配置,然后单击确定。


自定义属性特性的对齐

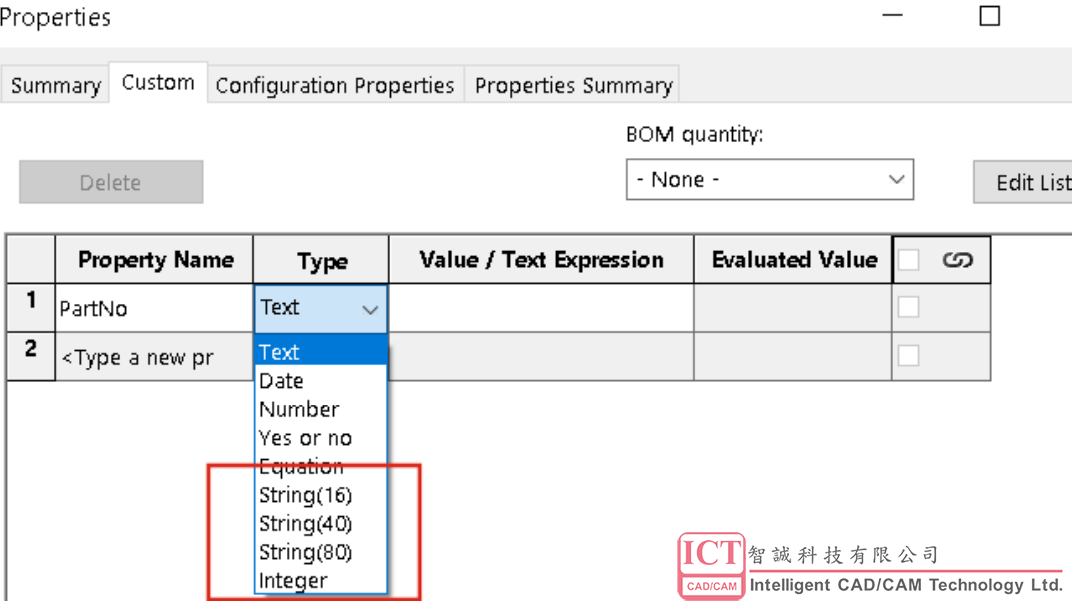

您可以为与 3DEXPERIENCE® 平台上的属性类型匹配的自定义属性选择属性类型。 结构系统和焊件性能改进 当您创建或编辑边角管理特征时,性能会得到改善。 当您从边角管理 PropertyManager或图形区域中的边角组中选择边角时,边角将被剪裁。 以前,边角在您创建或编辑边角管理特征时被剪裁。
