SOLIDWORKS自动工程图模块| 强力加速出图和标注，赋能数字化设计与制造升级

随着SOLIDWORKS使用面越来越广，用户对于工程图效率要求越来越高，众所周知，目前在所有的三维参数化工业软件里，SOLIDWORKS的工程图出厂功能是最为完善的。然而，中国作为制造业强国，对于工业软件的要求，总是不断刷新记录。

所以，智诚科技（ICT）开发团队为满足企业研发设计日益增长的工程图需求，精心开发出可完美集成SOLIDWORKS的自动工程图模块，强力加速出图和标注效率。接下来，ICT将为您重点介绍其强大功能。

一、功能快速看

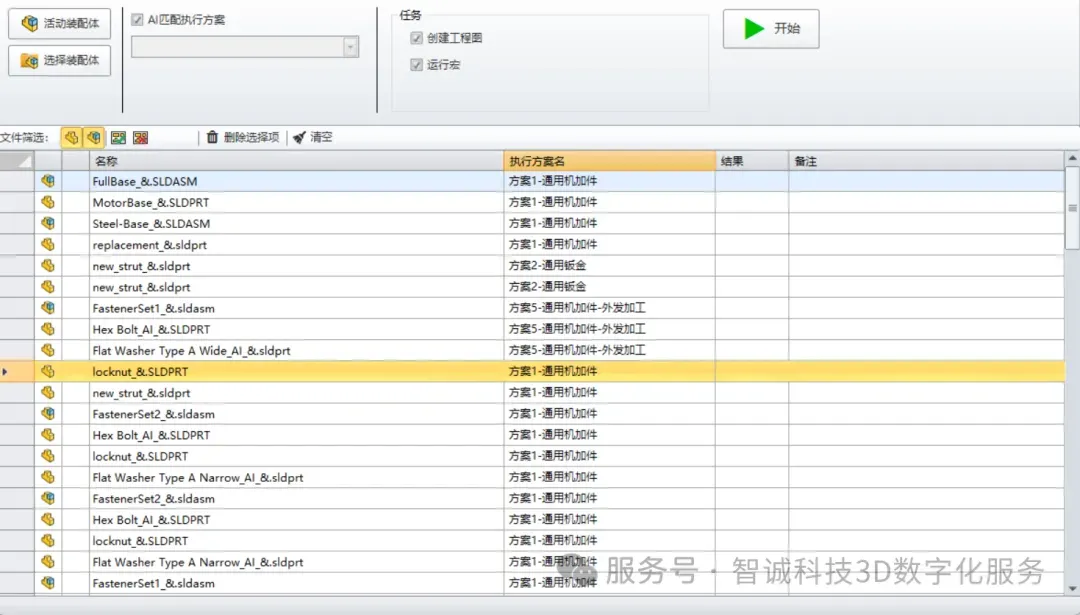

1、出图方案配置中心

强大的可配性设置，根据中国用户，工业行业的习惯，适配不同的出图情形。例如：我们可以根据用户自定的属性、及其值，多项组合出特定的条件，零件的类型，普通实体造型，或者钣金、焊件等特定的特征，单体实体，多实体等不同的出图模式，设置不同出图方案的投影视图、比例、间距等，从最大范围适用不同的环境。

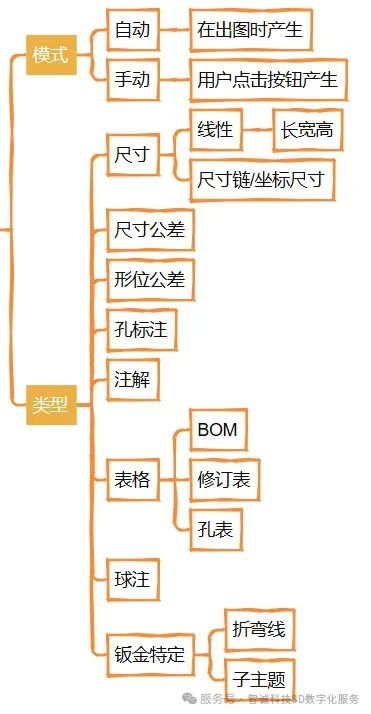

2、标注尺寸多样性

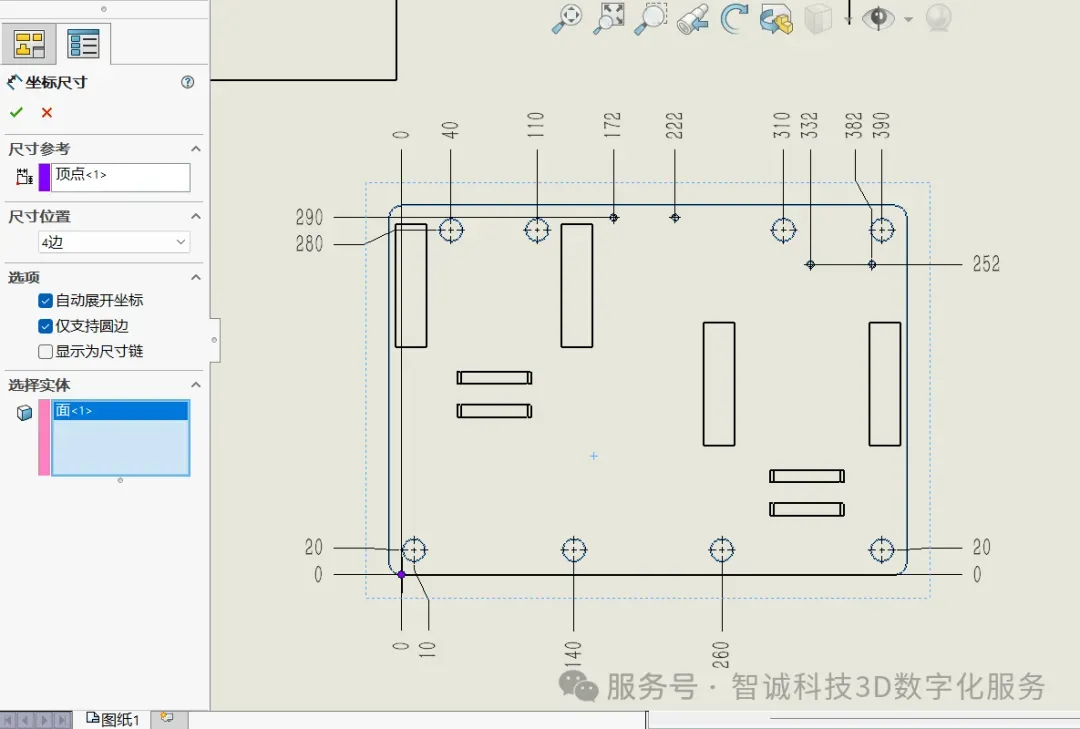

例如最大外形、分中标注、国标习惯的尺寸链标注等，最大限度的一键完成大部分的所需的尺寸。

3、辅助功能

兼具很多辅助功能，可帮助管理和处理日常工程图中：

批量转换PDF. DWG

删除悬空尺寸

多页分拆单独

多个单独图纸合并成一个多页

批量替换模板格式

图纸管理器

......

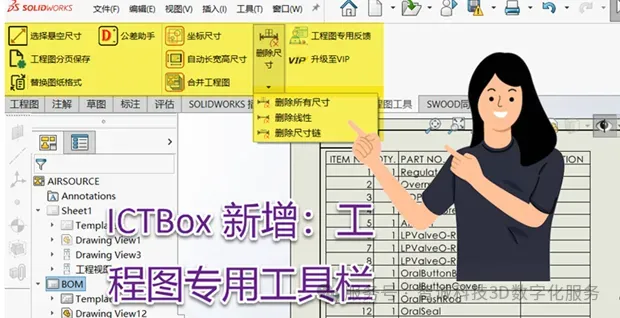

在ICTBox 5.1.5 之后的版本里，各位也可以体验到这些辅助性的工具：

二、全流程规范化+标准化

以上的配置，似乎是一个基于SOLIDWORKS的自动出图外挂插件都必备的几大块。

然而，对于企业来说，提升出图效率，不能仅仅依赖工具本身，而是要从整体流程、企业管理、上下集成等紧密相关。

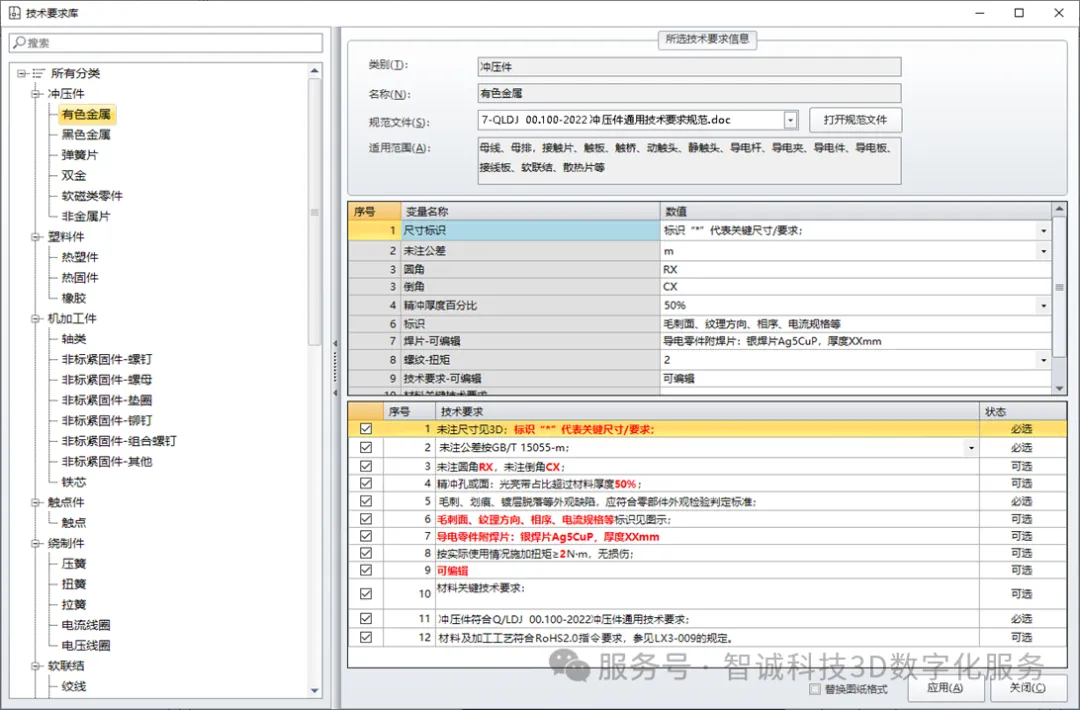

1、知识工程，注解库，技术说明

在插件模块中，会推出统一的企业注解库/技术要求库，数据统一集中数据库服务器管理，团队成员统一使用，受管理员统一管理，避免各写各法，以及技术方法的生米周期管理，避免老旧的做法，由于数据不更新，而被一直沿用。为数据化集成，打下基础，将来拓展为AI所用的数据，就更加近水楼台。

2、统一且规范出BOM

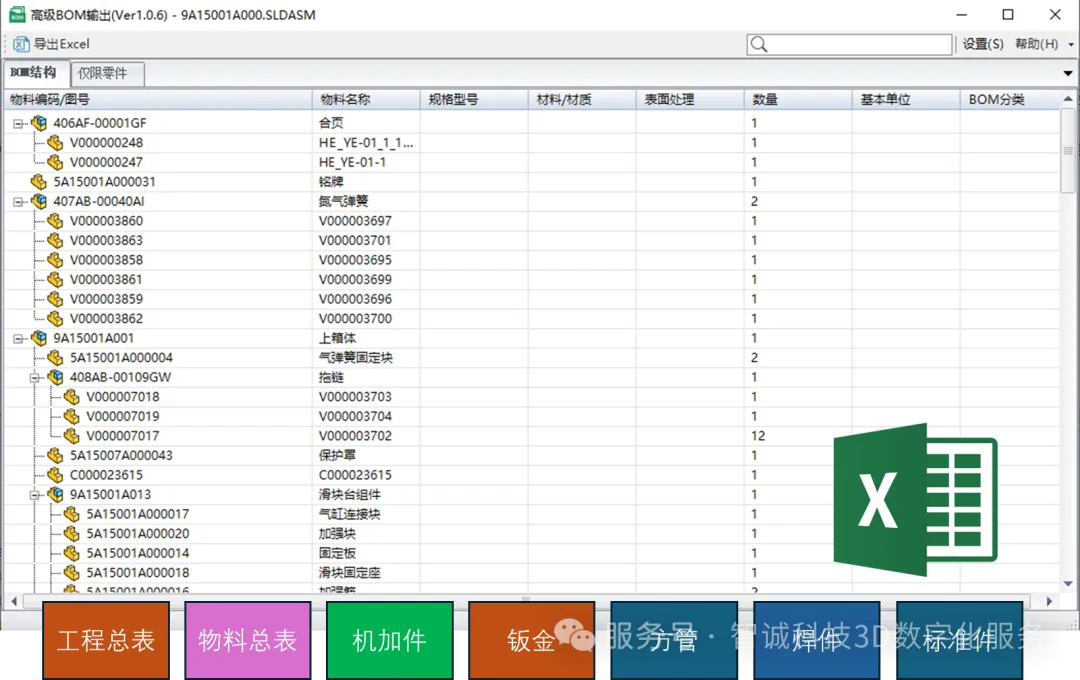

配备的输出BOM功能，让用户进行多模板出处配置（如机加 件，标准件分开不同的模板进行输出），如：EBOM或者MBOM：

自定义显示的字段（来自SOLIDWORKS自定义属性数据源）： BOM内容各项细节设置，极大程度 地让用输出BOM能够适应各种场景。

3、和企业设计标准化息息相关

“SOLIDWORKS 出工程图”绝非仅是工程师简单绘制三视图并标注尺寸。个人绘图效率的提升也远远不够，核心在于保障整个项目图纸输出的规范性、一致性与准确性。这要求我们着眼数字化集成，建立并统一执行严格标准——涵盖图纸属性定义、技术注释规范、制图标准及投影方法等。必须系统化地构建标准化方案，并确保其有效实施与日常管理，方能实现高效、可靠的工程图输出。

三、工程图的主观性与规范

总的来说，我们更聚焦于企业的流程、管理、知识工程，以及结合数字化转型的各种相关要点，而并非只是考虑个人习惯工具层面。

我们对于功能开发的看法，和一些坊间看到的工程图外挂相比，还有较大不同的，去思考开发的功能。而并非根据一两个人的看法，随意加一些功能进去。

工程图，有一个很重要的特性，就是它的主观性很强，往往有一些图纸上的表达方法，不是通过图形或尺寸来呈现，而是一段文字就行了，A公司可以这样，B公司不能接受，陈工觉得行了，大家看得懂，李工觉得不规范，后面这个图纸不能重用，换个人就要再出一次了。

而本身要求用户掌握的SOLIDWORKS功能，不会被重复开发。很多时候，我们看到某些外挂有很多按钮，看起来密密麻麻的，好像很丰富的。但是对于我们熟悉SOLIDWORKS的人来说，有相当一部分重复的，可能只是为了让界面更像“CAD” （用户出图的认知，受AutoCAD的习惯影响是很深的）， 然后做一些命令的集成。我们的理念则是，将SOLIDWORKS系统且规范的用户传达于用户，才能更大的发挥它出图的效果。在此基础上，再进一步开发高效率功能，效果则更好。

四、归纳与总结

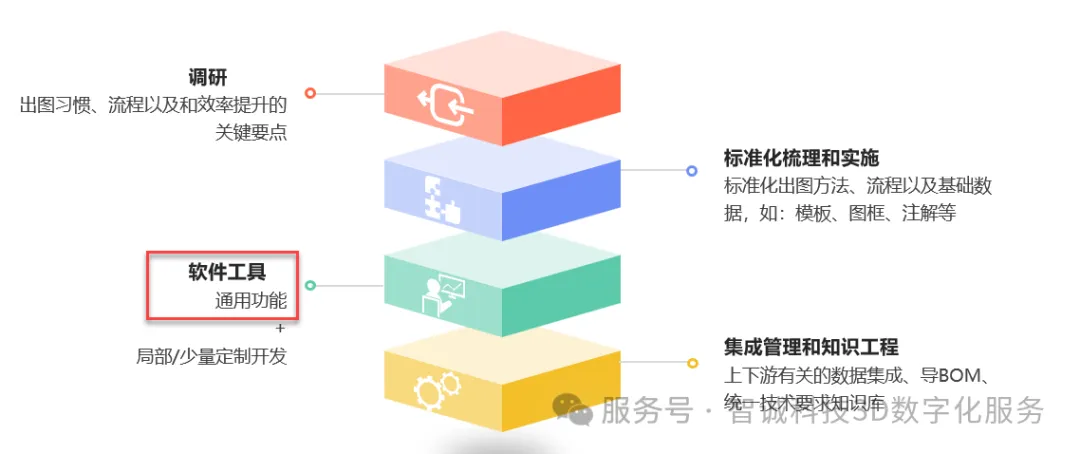

所以对企业提升的出图效率的策略应该是：

标准化梳理 – 基础数据、出图流程、修订流程、外发逻辑等，将数据标准化下来，和工具智能结合，相得益彰。

通用的工具功能 –  也就是本文主要所介绍的内容。但它只是占据很少的一部分。

局部少量的定制开发功能 – 总会有一些企业自身的个性化开发，哪怕同一个行业里不同的公司企业。
