SOLIDWORKS 2023零件和特征 - 功能增强

日期:2024-07-04 发布者: 小编 浏览次数:

SOLIDWORKS 2023新版本许多功能有所增强,其中零件和特征功能改进主要包括以下几点:• 允许库特征错误• 坐标系• 移动/复制几何体命令的尺寸支持•

SOLIDWORKS 2023新版本许多功能有所增强,其中零件和特征功能改进主要包括以下几点:

• 允许库特征错误
• 坐标系
• 移动/复制几何体命令的尺寸支持
• 混合网格 BREP 建模改进
• 通过轴的截面视图
• 包覆特征的单行字体

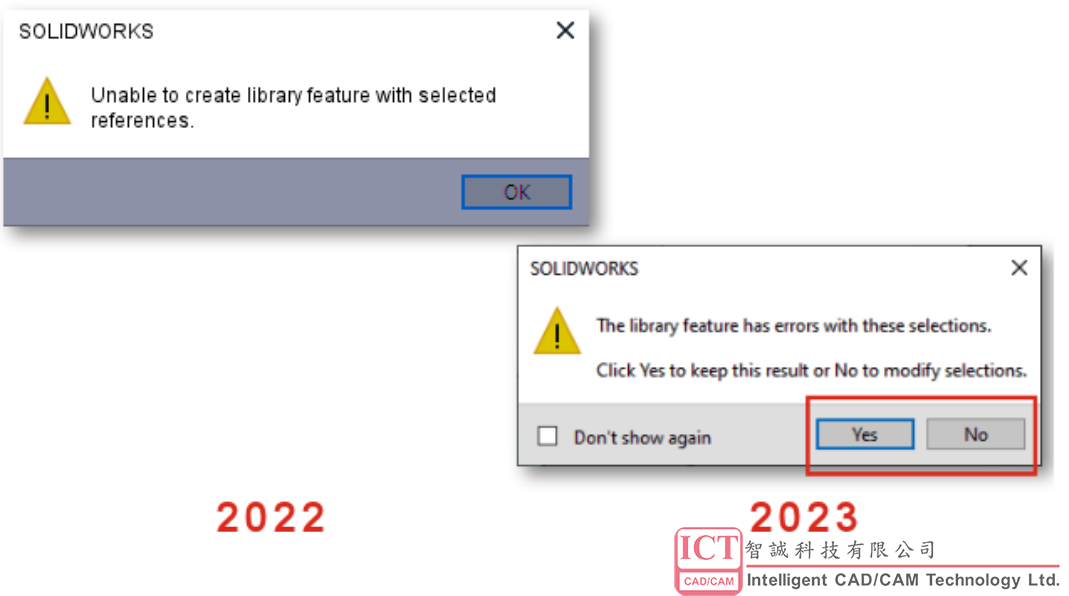

允许库特征错误

当您将库特征插入到模型中并收到错误消息时,您可以保留结果,以查看和手动修复错误。 在警告消息中,单击是以保留结果。在 FeatureManager 设计树中,您可以手动修复库特征,或单 击撤消 将之移除。如果您在警告消息中单击否,在库特征 PropertyManager 中,您可修改选择, 或单击以恢复 FeatureManager 设计树,而不使用库特征。 以前,警告消息会阻止您插入生成错误的库特征。

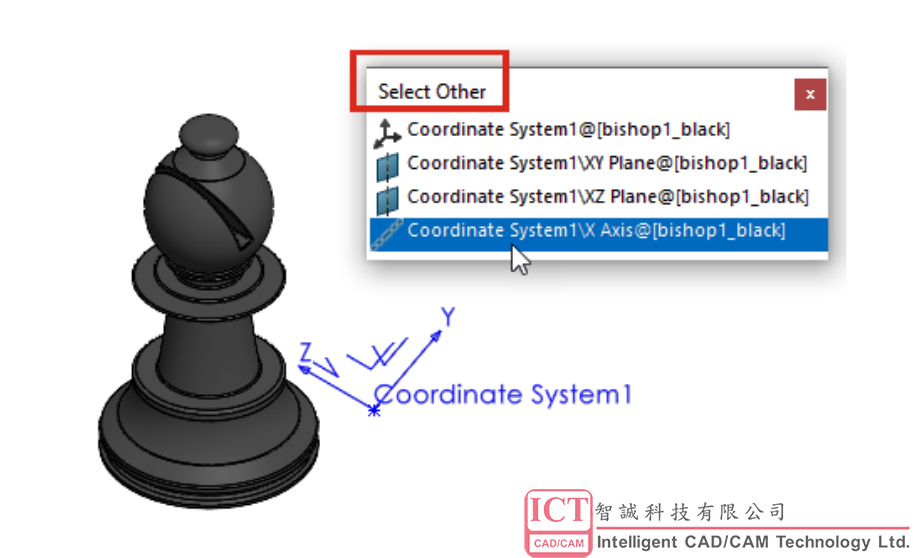

坐标系

您可以从其他实体、特征和命令(包括选择其他命令)参考坐标系元素。

项目描述
3D 草图在 3D 草图实体和坐标系轴、平面和原点之间创 建草图关系。
2D 草图尺寸创建参考坐标系轴、平面和原点的 2D 草图尺寸。
镜向 特征和几何体选择一个坐标系平面作为镜向平面。
镜向零部件
插入 > 镜向零件
参考平面选择坐标系轴以创建与该轴垂直的新平面。使用模 型中的顶点或点来定位平面。
选择其他选择坐标系轴、平面和原点。

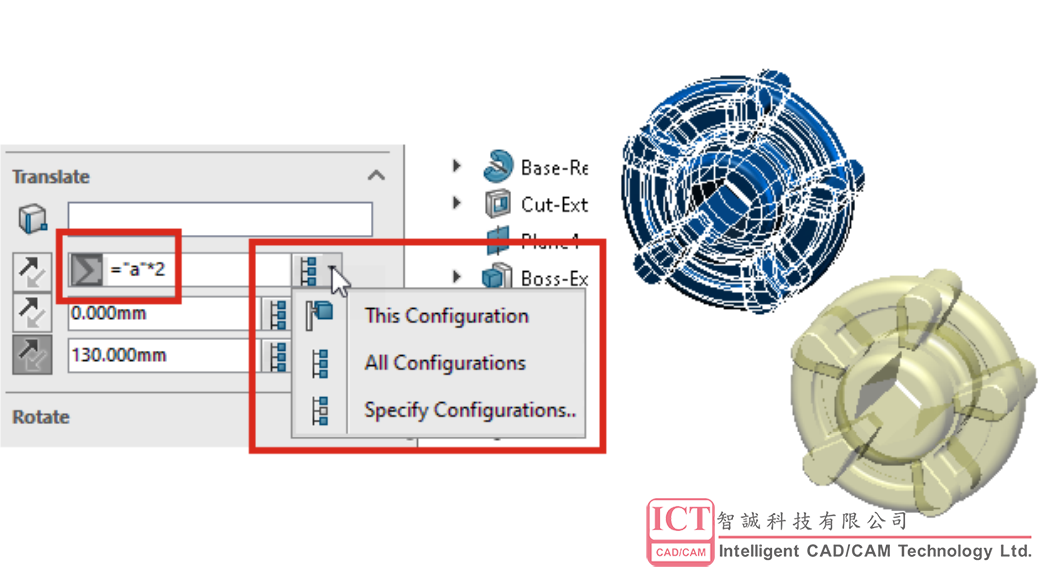

移动/复制几何体命令的尺寸支持

当您使用移动/复制几何体命令时,您可以使用方程式控制平移和旋转值。您可以将这些方程式添加到 设计表中并在该处控制它们。您可以在图形区域中双击尺寸,然后使用修改对话框来指定尺寸。
在旋转下,您可以选择欧拉角度旋转,并为侧摇(边到边)、纵摇(上下)和横摇(扭曲)指定值。 无论您指定这些值的顺序如何,此方法都将提供相同的旋转结果。
如果模型具有配置,您可以在选择角度尺寸的欧拉方法时,为平移和旋转指定将应用尺寸的配置。

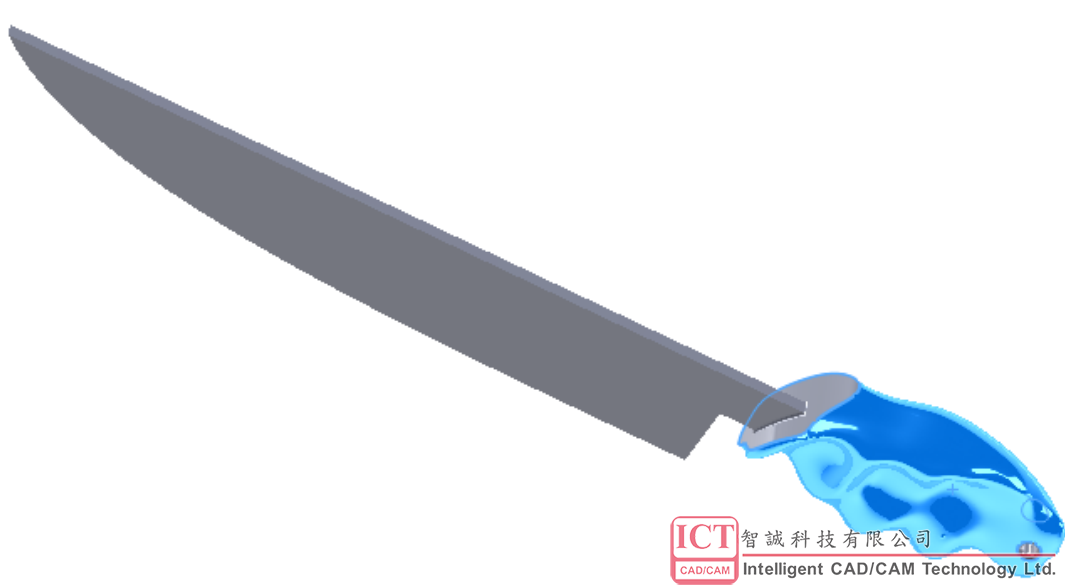

混合网格 BREP 建模改进

混合网格 BREP 建模经过改进,现支持更多 SOLIDWORKS® BREP 特征,您可以将这些特征与网格 BREP 几何图形结合使用。
混合网格 BREP 建模现在支持凸台和切除扫掠、放样和边界等特征。有关受支持特征的完整列表,请 参阅 SOLIDWORKS 联机帮助:支持混合 BREP 几何体的特征列表。

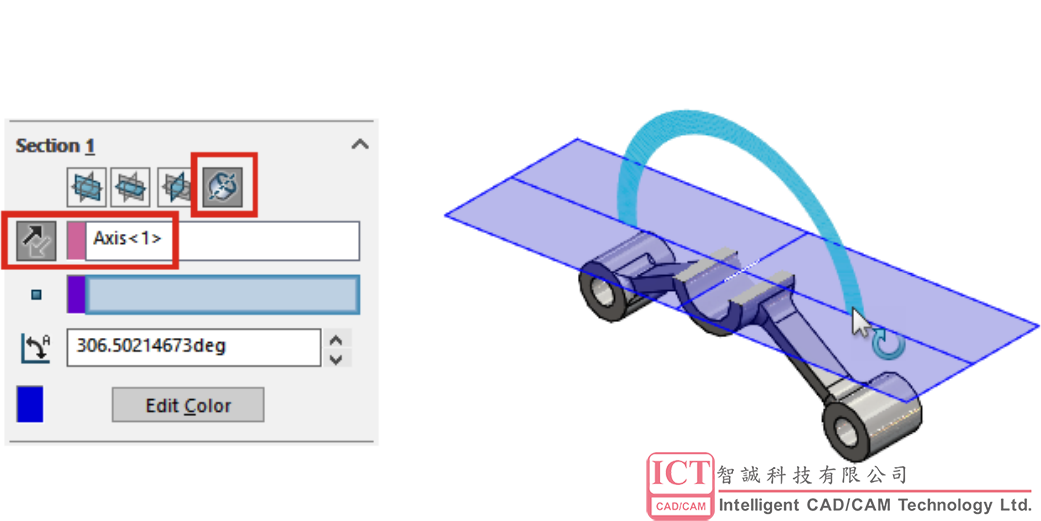

通过轴的截面视图

您可以定义通过轴的截面视图,而不将其约束到次要点,如顶点。以前,必须进行次要选择。当您单 击绕轴的平面 时,您可以单击反转截面方向 ,以在所创建的平面上反转截面视图。

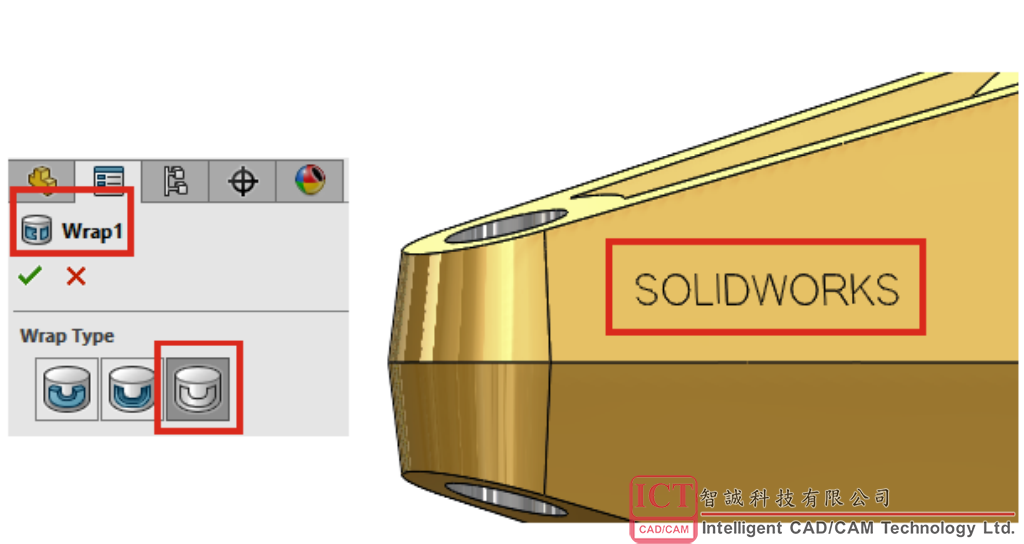

包覆特征的单行字体

当您在翘曲 PropertyManager 中为包覆类型选择刻划 时,您可以从使用单行字体的草图创建包 覆特征。以前,包覆特征不支持单行字体。 单行字体也称为 Stick 字体。此功能对于希望在零件上铭刻 Stick 字体的用户特别有用。
