SOLIDWORKS零件工程图模板新制（零件篇）

随着SOLIDWORKS 用户群体不断的扩大，现在3D已经不是什么新鲜事。目前一些企业遇到的问题是每个工程师出的图纸格式各样。没有统一的标准，要想实现规范化，那么起码图纸格式要统一，为此在这里详细介绍零件和工程图模板的制作。没有零件的工程图模板是制作不全的，因此先制作零件模板。为了统一，在这里中文字使用宋体10号数字使用Times New Roman12号、英文使用Times New Roman14号
零件模板篇

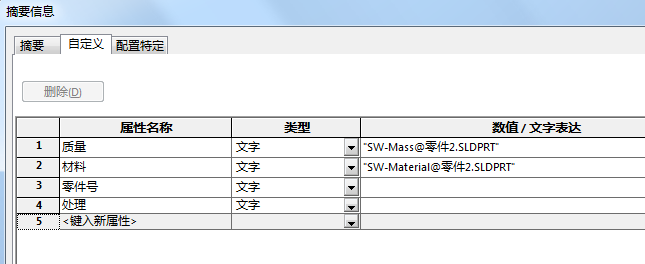

1、新建一个零件，【文件】—【属性】给这个零件添加4个自定义属性，其中零件号和处理需要手工添加如图1所示

图1

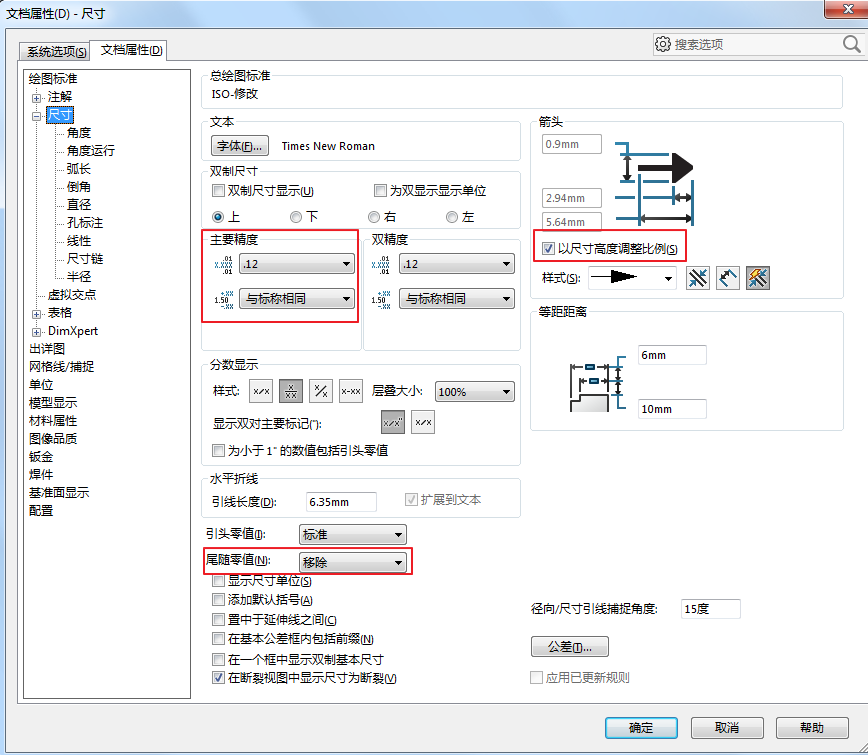

2、【工具】—【选项】—【文档选项】，绘图标准选用ISO为参考基准。注释中字体改为宋体10号。尺寸中的字体改为Times New Roman12号，勾选【以尺寸高度调整比例】保留两个小数点以及移除尾随零值，如图2所示

图2

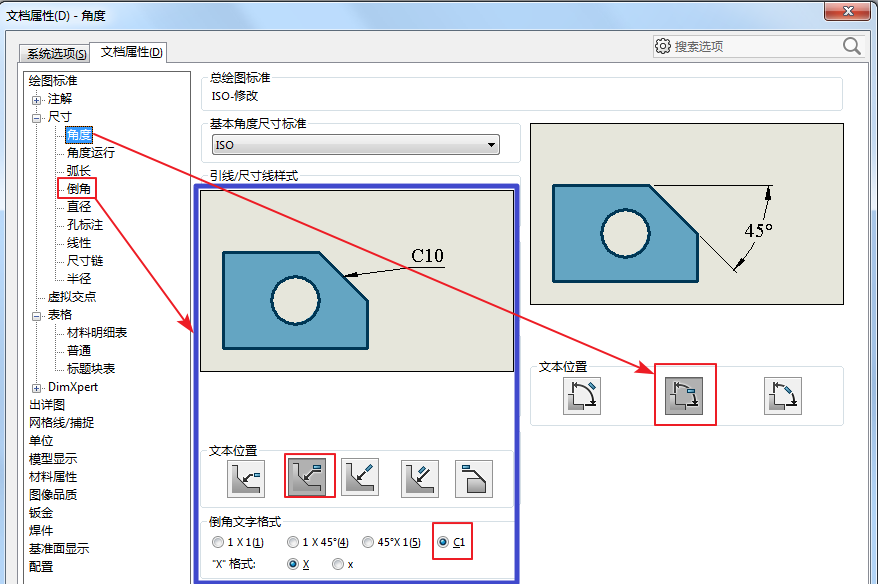

3、【尺寸】下的角度选择水平文字，倒角选择水平下划线C类型；【虚拟交点】选择Star类型，如图3所示

图3

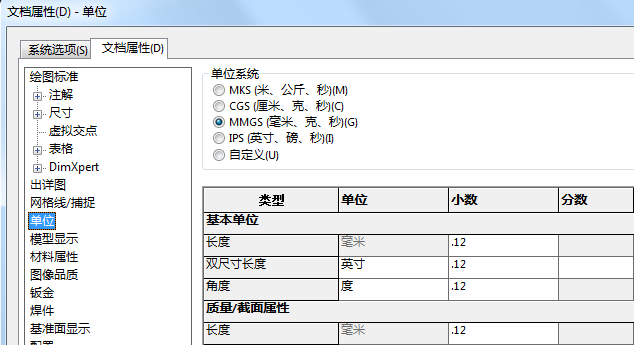

4、【单位】下选择MMGS，小数点两位如图4所示

图4

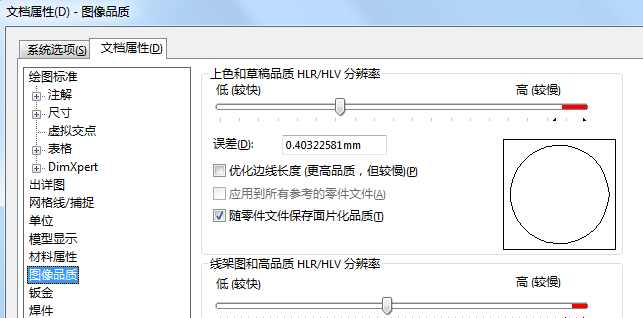

5、【图像品质】中为使SOLIDWORKS运行流畅，图像显示右不显得太差，推荐滑块放在三分一略上即可，如图5所示。确定完成文档属性设置

图5

6、将零件另存为后缀名.prtdot作为零件模板，避免软件升级导致模板删除不推荐直接默认路径下。在此我保存在D盘下的“ICT模板”文件夹内。

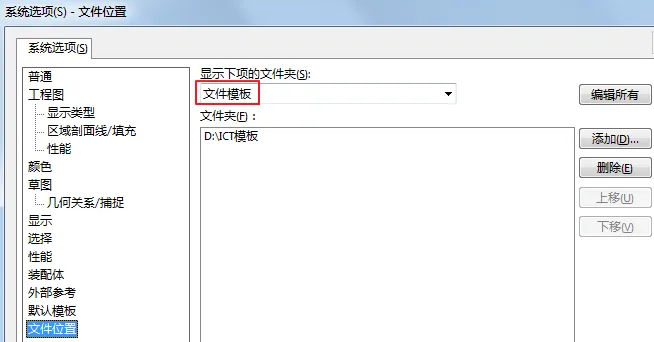

7、【工具】—【选项】—【系统选项】—【文件位置】在【文件模板】里添加“ICT模板”，点击确定。如图6所示

图6

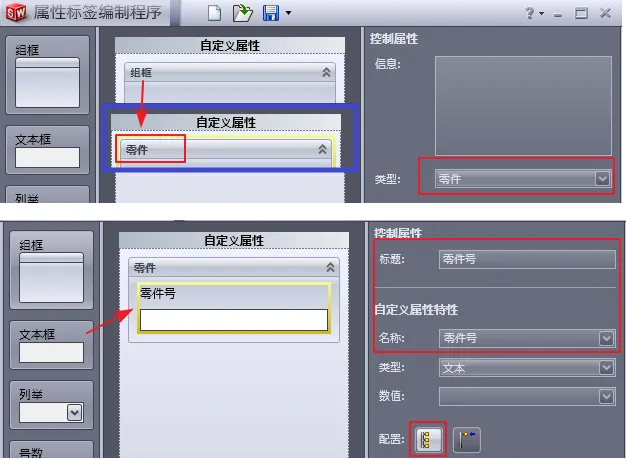

8、由于有两个属性需要人为手工填写，为了方便填写，在这里我制作一个属性框。【开始】—【所有程序】—【SOLIDWORKS 2016】—【SOLIDWORKS工具】启动【属性标签编制程序 2016】。把“组框”的名字改为“零件”并选择【零件】类型。把“文本框”拖到“组框”内，标题和名称都为“零件号”并选择“自定义选项”如图7所示

图7

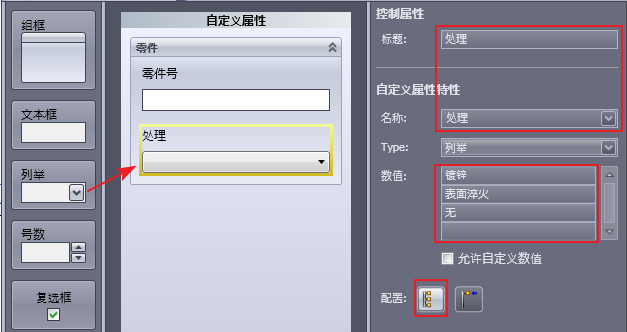

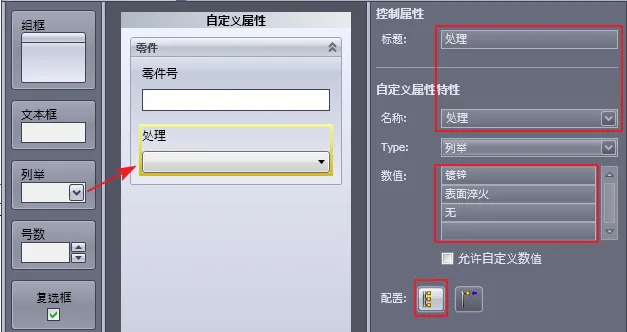

9、把“列举”框拖到“组框”内，标题和名称均为“处理”，选择列举类型。数值下为所有处理类型。保存到“ICT模板”文件夹内。如图8所示

图8

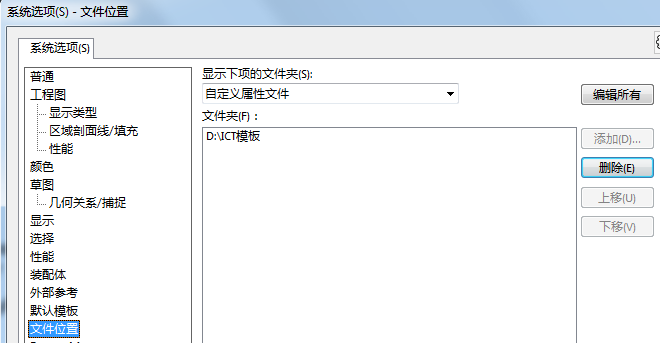

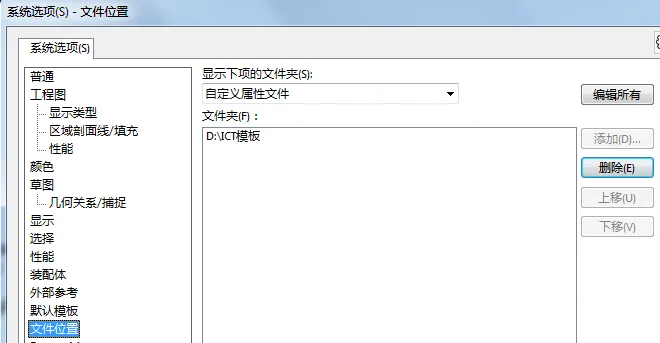

10、【工具】—【选项】—【系统选项】—【文件位置】在【自定义属性文件】里添加“ICT模板”，点击确定。如图9所示

图9

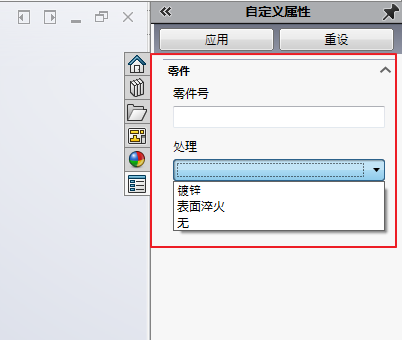

11、新建零件—【高级】就可以看见“ICT”模板。选择零件模板进入，在左边属性框就可以看见我们刚才设置的属性，以后零件属性的修改在此改就可以了。如图10所示

图10
