SOLIDWORKS工程图中如何应用零部件显示样式

在SOLIDWORKS工程图中，在表达一个装配体时，需要单独用一个视图表达装配体的某些特定的零部件，这时使用移除装配体部分零部件的的遮挡，但是不能删除装配体的遮挡零部件，否则会影响其他视图，那么我们如何实现上述问题呢？

1、实现上述问题，我们这里可以使用到建模环境的显示状态。在装配体中，切换至任务管理器界面，然后在SOLIDWORKS右下角处可以看到有【显示状态（链接）】。

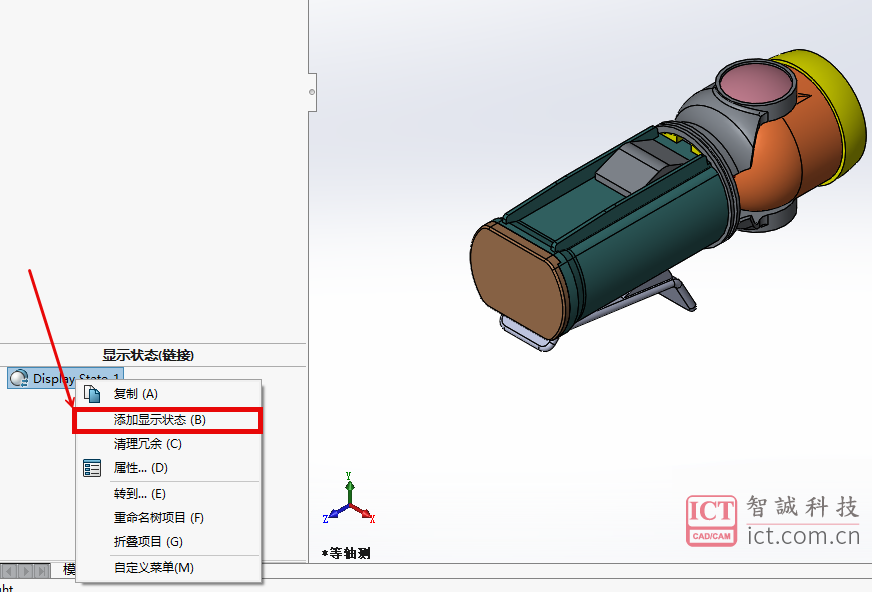

2、在【显示状态（链接）】界面处，右键单击，出现的菜单栏处，选择【添加显示状态】，添加一个【显示状态】，命名为【灯头】。

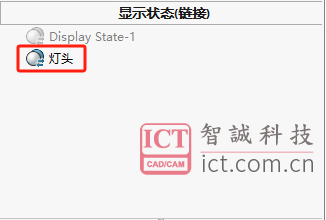

此时添加了一个新的显示状态，可以使用F2或者右键菜单选择【重命名树项目】，如图所示，此时灯头的显示状态已激活。

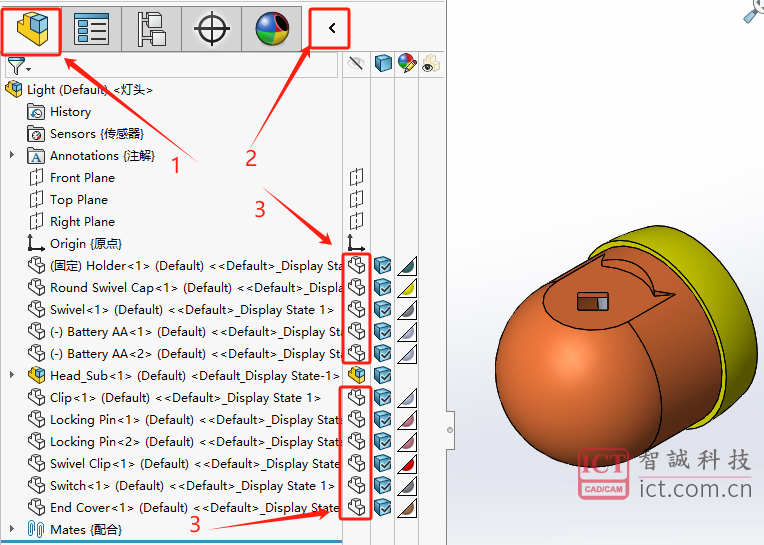

3、切回装配体的设计树栏目，这里需要注意的是需要将设计树的窗体边线，向右拉框，直至出现图片显示第二处的符号【<】，可以展开这个设计树的零部件的显示状态控制栏，（在第一栏控制零部件的隐藏或显示，第二栏可以控制模型的边线框状态，第三个可以控制零部件的颜色，第四个是控制零部件的透明状态），可以隐藏指定的零部件，保存装配体。

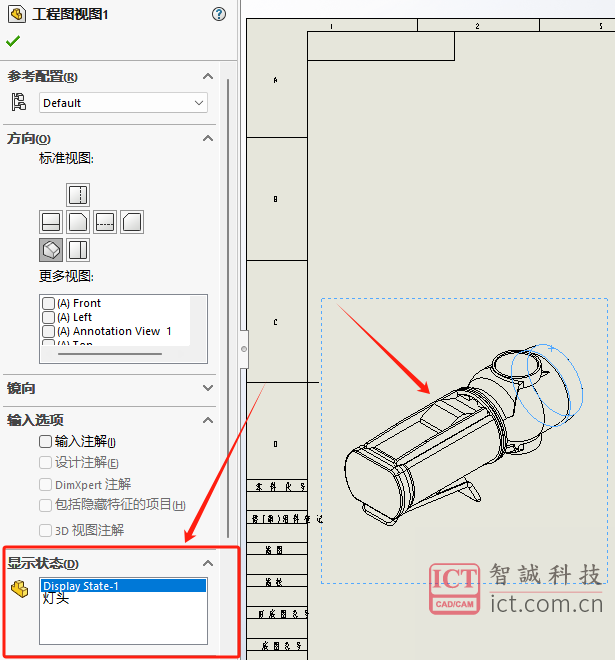

4、在工程图中添加一个新视图，点击这个新创建的视图，在这个视图的属性栏中可以看大有一个选项【显示状态】，在该选项中可以看到【灯头】这个项。

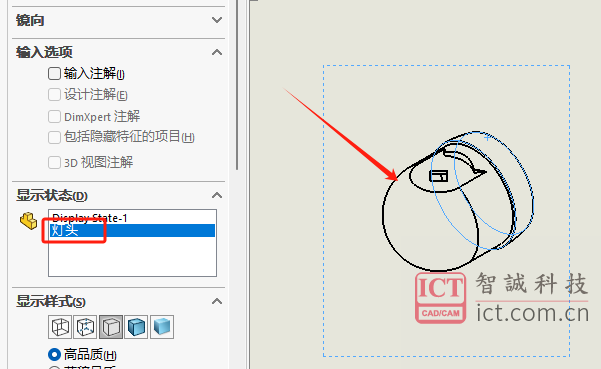

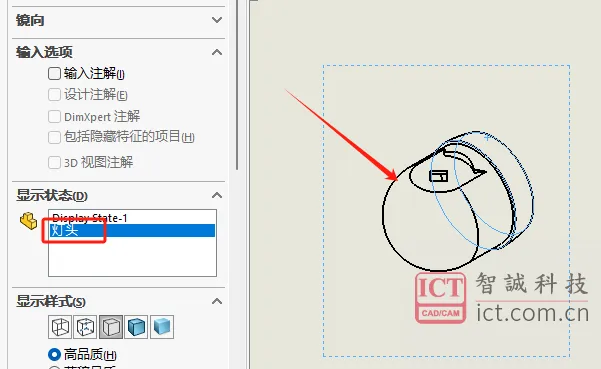

5、在【显示状态】栏选择【灯头】，查看新创建的视图是否更改。如图所示，即更改了视图的显示状态，不影响其他视图。

以上操作可以实现SOLIDWORKS工程图中应用零部件显示样式的方法，如有疑问或建议欢迎前往问答中心讨论交流！
