SOLIDWORKS在绕线动画制作方面的研究

SOLIDWORKS中如何制作出具有柔性的动画，笔者在这里给大家介绍一种方法，其实SOLIDWORKS的动画计算功能是相当强大，它可以帮助我们计算出很多我们意想不到的效果。以下笔者将介绍绕线的其中一种动画的制作方法。

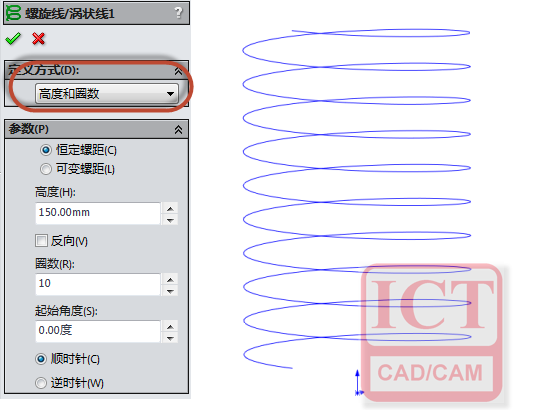

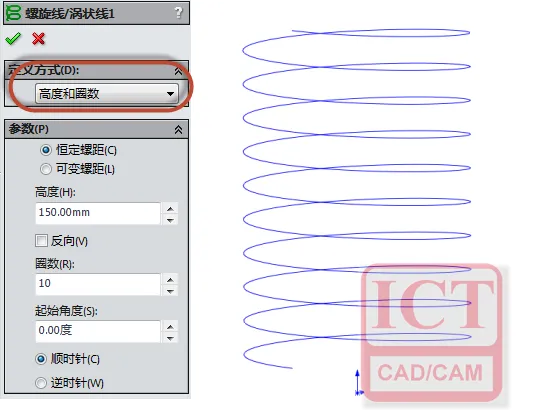

1. 新建一个弹簧零件，弹簧零件采用螺旋线作为扫描路径，首先，建立螺旋线，并选择高度与圈数。如图1

图1

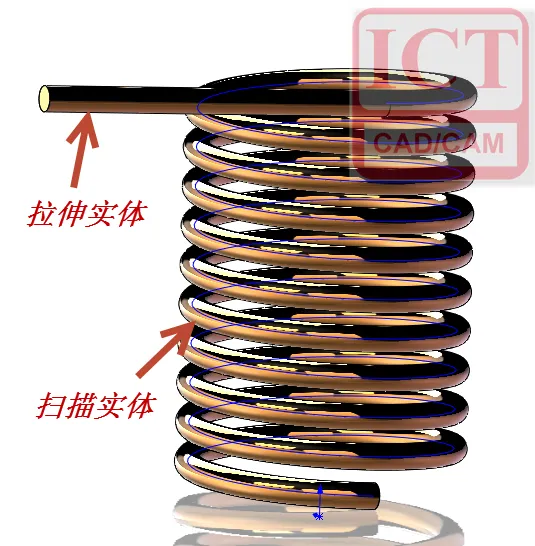

2. 使用扫描命令生成实体弹簧，并且选择一个端面拉伸一个实体，具体长度为10mm，该数值没有具体要求。如图2

图2

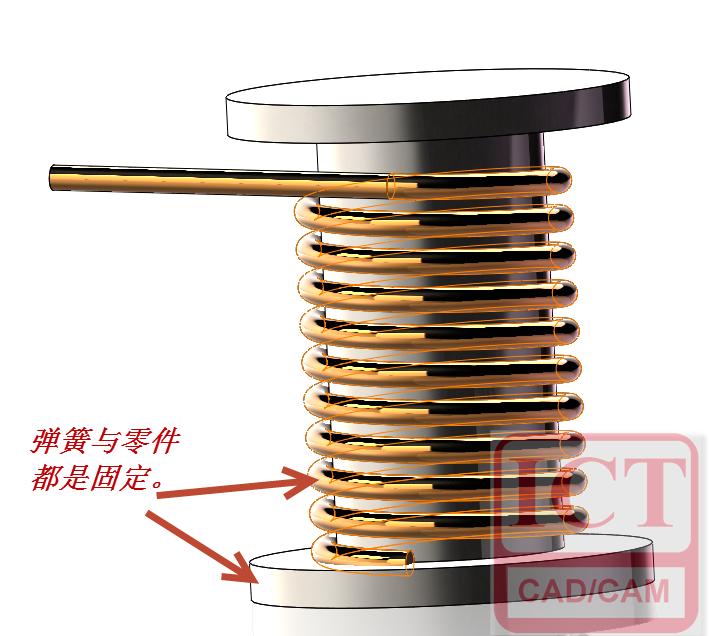

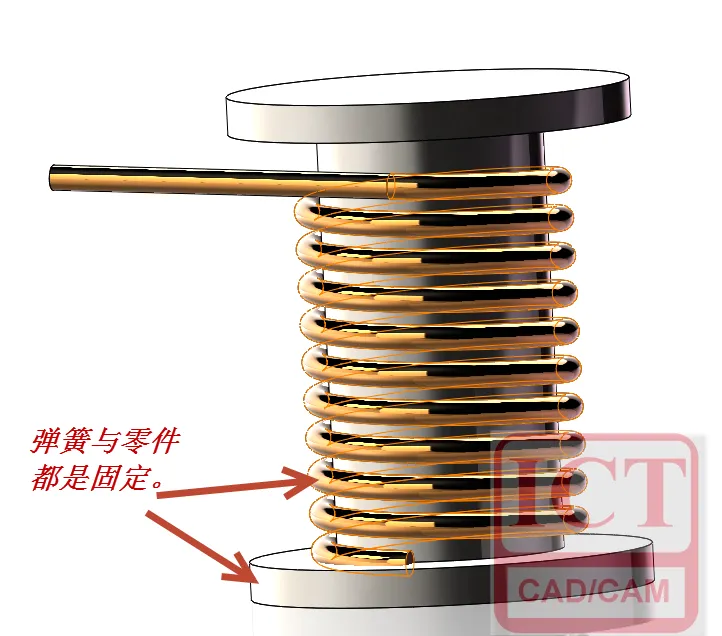

3. 再新建一个零件，零件具体形状可自定义，最终将两个零件进行装配，其中将弹簧的装配之后将其固定即可。如图3

图3

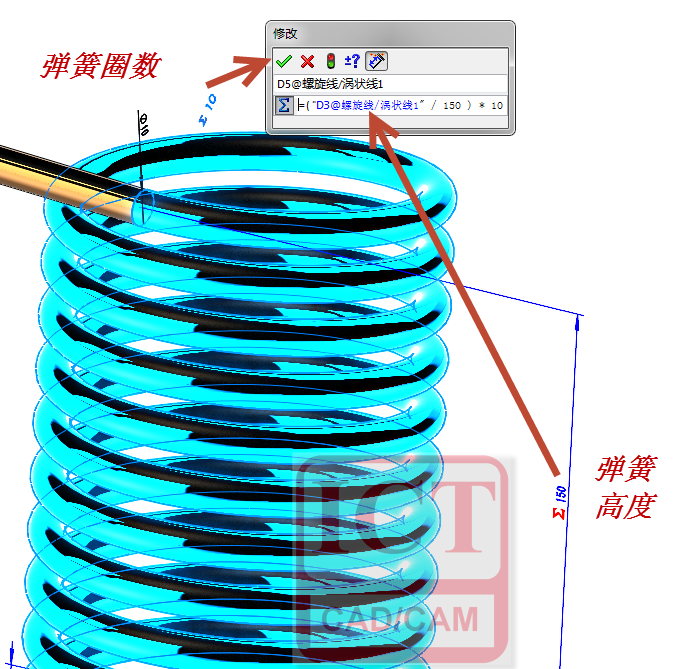

4. 单独打开弹簧零件，并显示出所有弹簧零件的尺寸或者双击扫描特征，在显示出来的尺寸中，双击弹簧圈数尺寸10建立方程式=（弹簧的高度/150） *10，此方程式的目的是为了建立圈数是随着高度变化而变化。如图4

图4

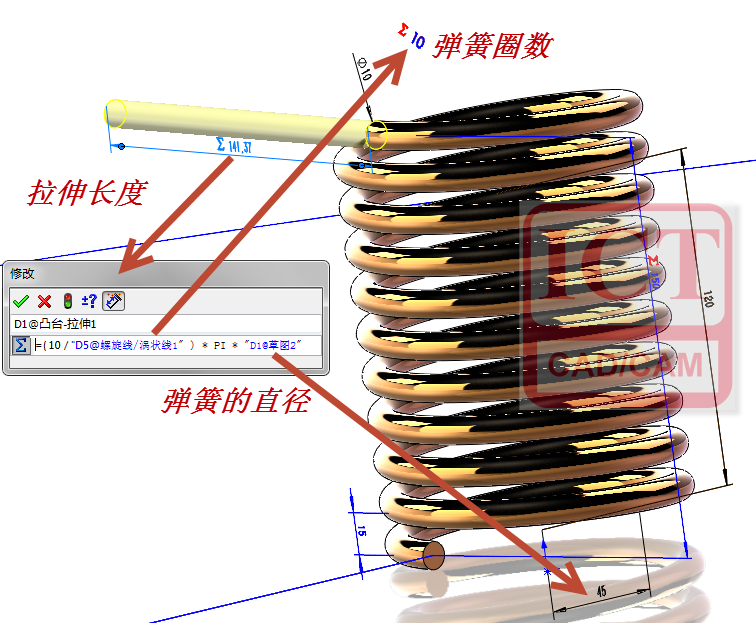

5. 双击弹簧零件的拉伸特征，在显示出来的尺寸长度建立方程式=（10/弹簧的圈数）*pi*弹簧的直径。此处方程式是算出弹簧每减少一圈变成直线时的长度。建立方程式之后，保存该零件，返回到装配体。如图5

图5

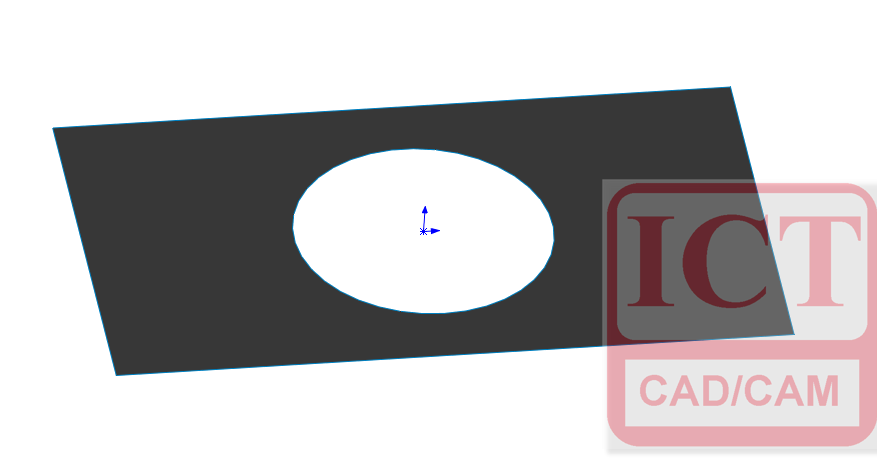

6. 新建一个辅助零件，该零件可以是任意形状，目的是为了增加一个距离配合，通过距离配合来生成动画。因为SOLIDWORKS动画中，只有配合的尺寸才可参与动画链接，草图尺寸或者特征尺寸是无法直接链接到动画中。故上述建立方程的原因也是在于此。如图6

图6

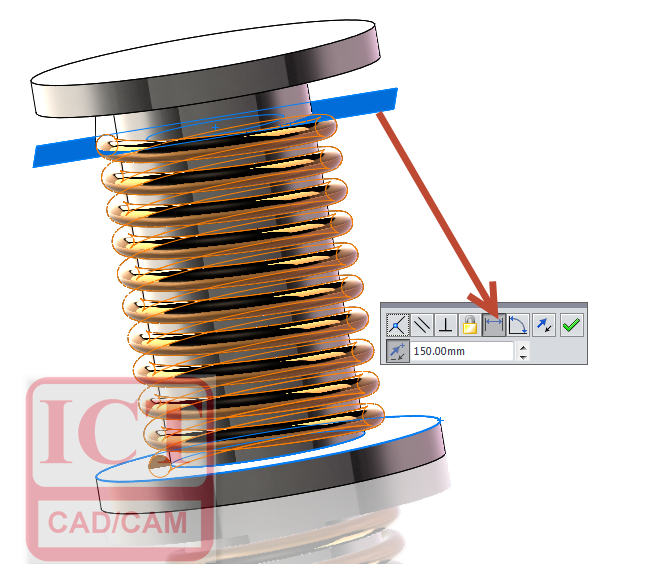

7. 将其装配到装配体中，使用同轴配合与距离配合进行约束即可。如图7

图7

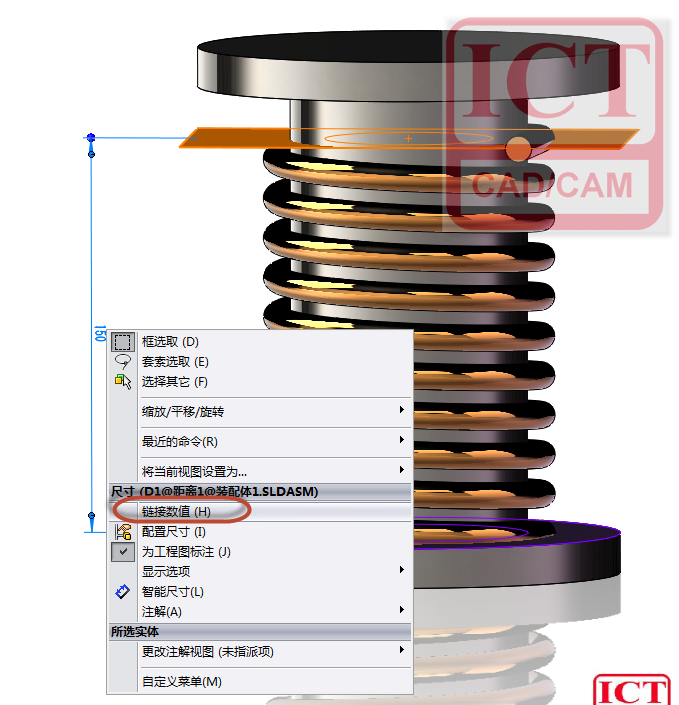

8. 配合完成该辅助零件之后，双击该距离尺寸，建立链接方程式。右键该尺寸，选择链接数值。（此过程中是在装配体模式下）建立该方程的原因是因为SOLIDWORKS装配体中无法直接将尺寸与零件特征建立方程式关系，只能通过全局变量建立关系。如图8

图8

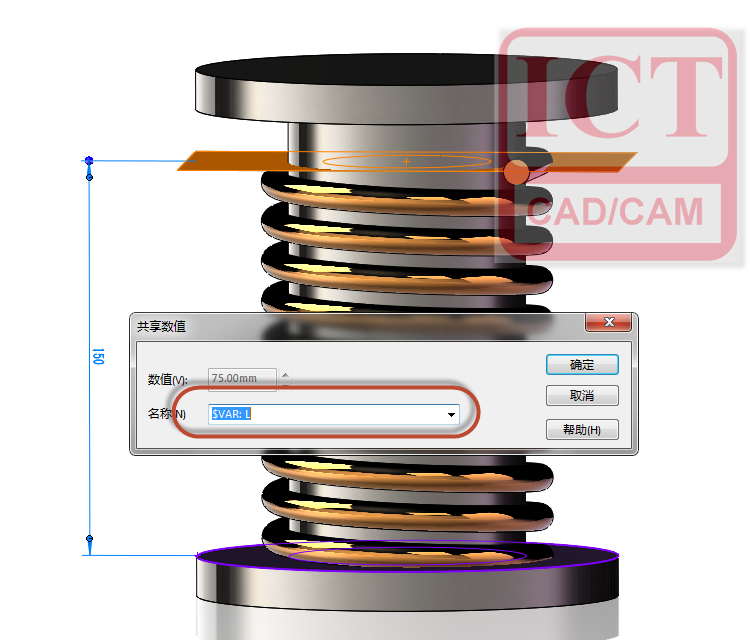

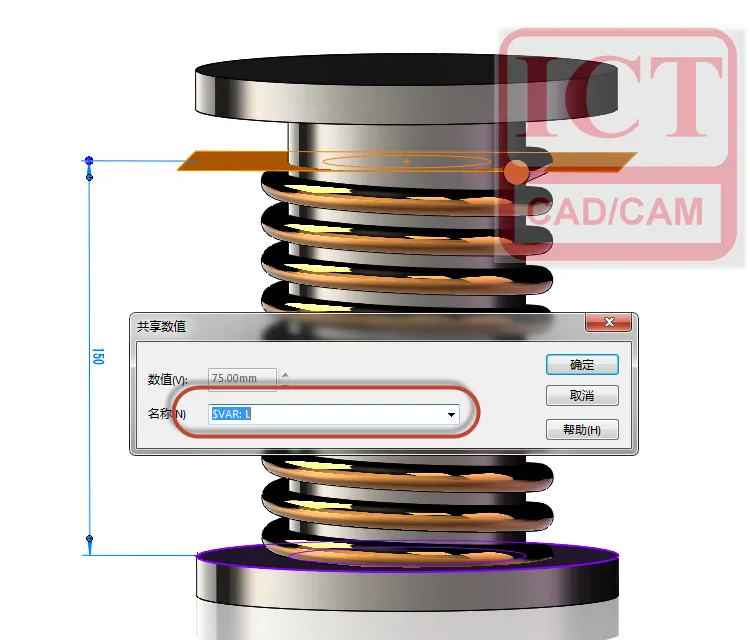

9. 在弹出的对话框中，给其一个名称，该名称没有特殊要求，可以是任意，这里输入一个L字母做为名称。如图9

图9

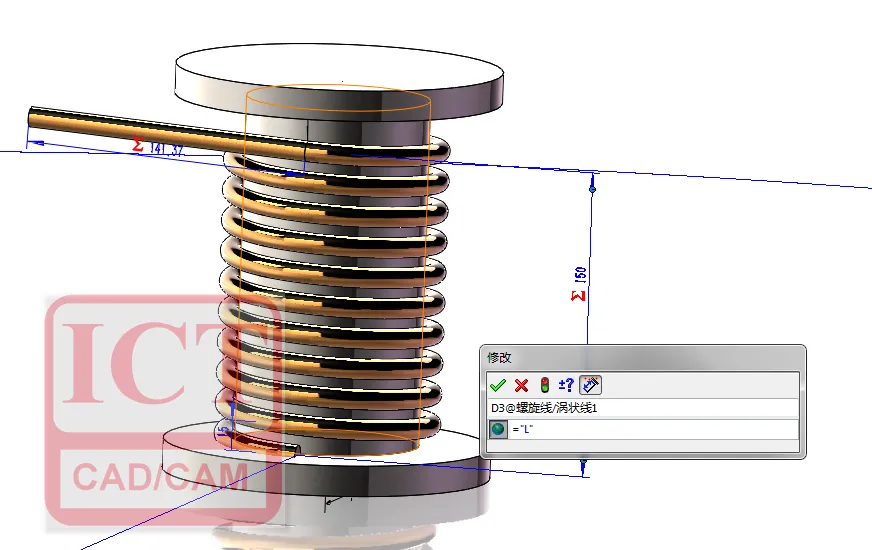

10. 在装配体中模式下，双击弹簧零件的扫描特征，在弹出的尺寸中，选择弹簧的高度建立方程式，将其等于全局变量L。如图10

图10

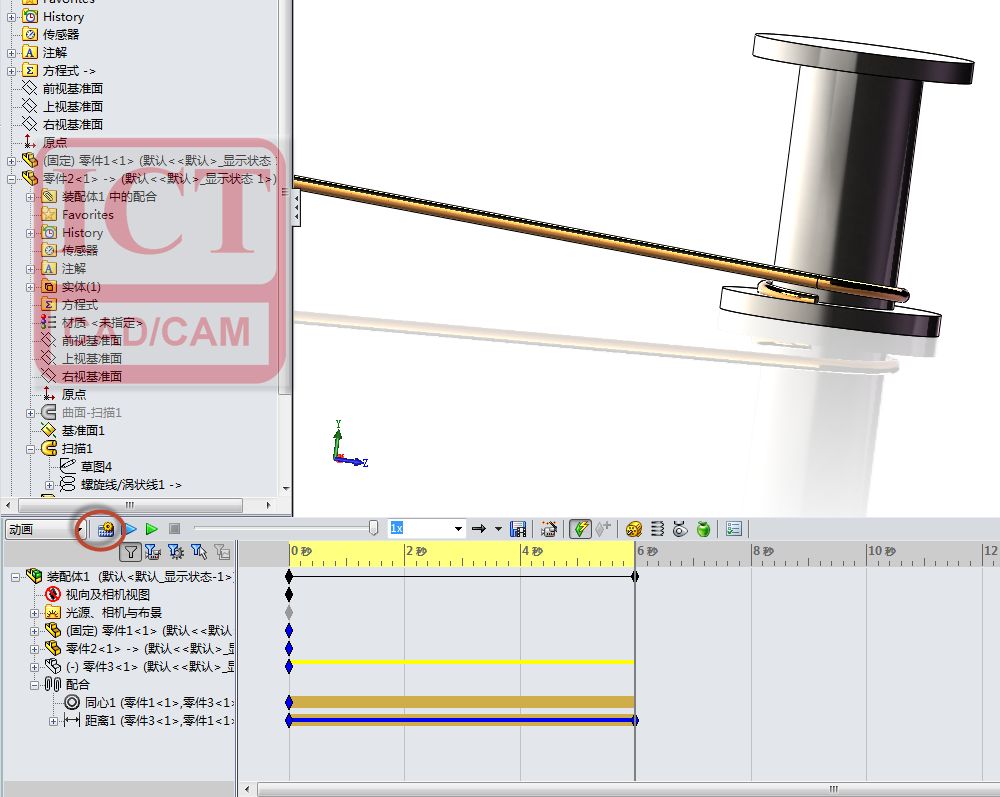

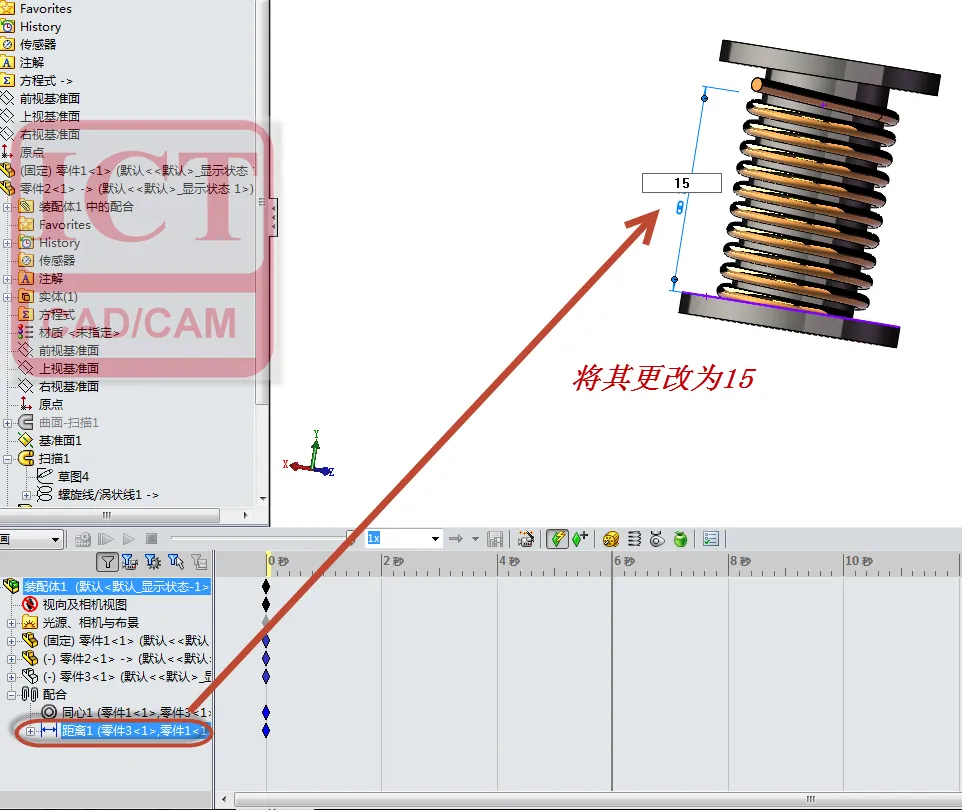

11. 建立完之后，新建一个运动算例，将辅助零件进行隐藏。将时间轴拉开一段距离，并且双击修改距离尺寸。将其更改为15高度。如图11

图11

12. 点击重建按钮，并单击计算动画即可完成绕线动画。如图12

图12
