SOLIDWORKS工程图丢失模板设定颜色解决办法

现在使用SOLIDWORKS三维设计软件的公司已相当普遍，在做零件设计时，往往我们需要出用于加工制造所需要的2D图纸。

那么我们在使用SOLIDWORKS出用于加工制作所需要的2D图纸时一般都会先制作符合公司设定标准的工程图图纸模板，在工程图模板里面可以保存绘图标准、单位、显示样式、图纸属性、工程图的自定义属性等。这样就能够方便统一出图和制定出图规范。

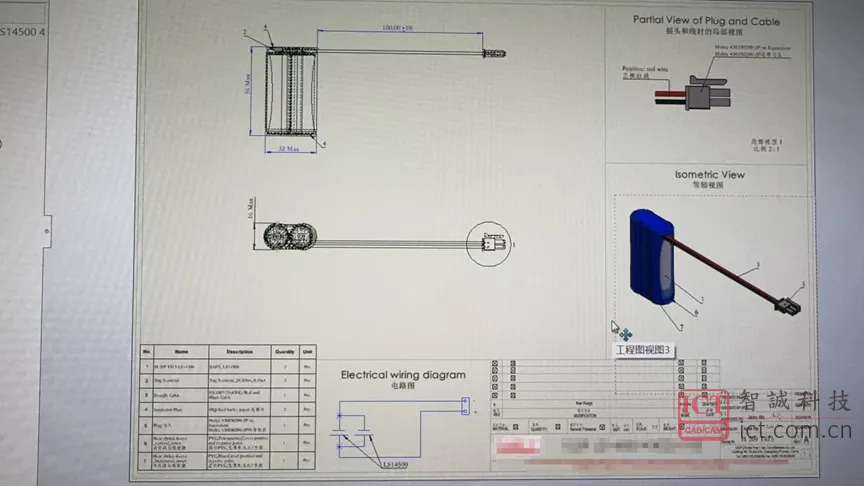

但是有客户反映他们所出的SOLIDWORKS工程图在文件夹内缩略图能够显示出工程图模板中设定好的颜色属性，但是在SOLIDWORKS打开后却发现颜色丢失了。这到底是怎么一回事？

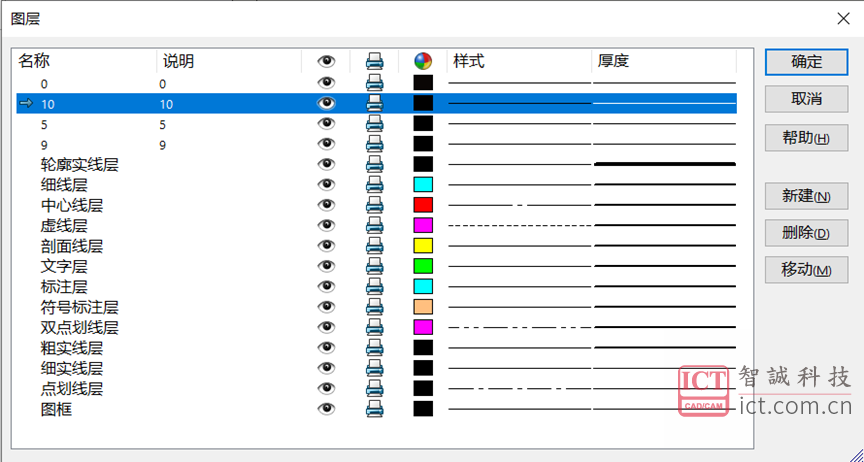

遇到这个问题，首先我们可以先排查是否模板中的图层设置选项有被变更。

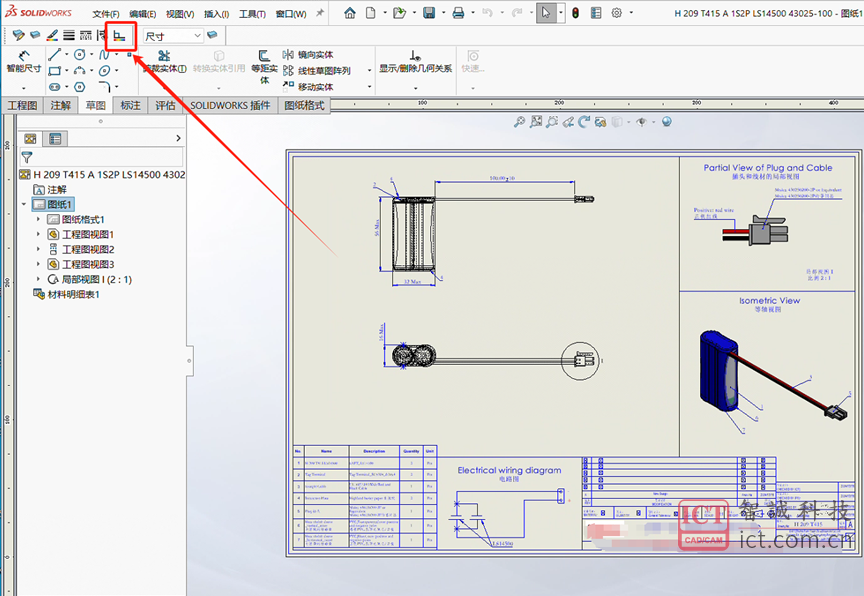

在排除图层设置影响之后，经过系统地排查和分析客户工程图文件，发现这个问题出现的原因是客户误触启用了一个选项：颜色显示模式。

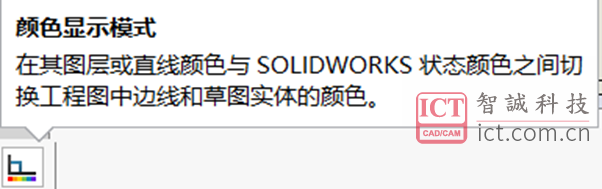

在启用这个选项之后会使工程图切换边线和草图实体的颜色，导致工程图颜色的变化。
