SOLIDWORKS工程图复制多张图纸切换配置后零件序号变成星号

当我们一个SOLIDWORKS装配体有多个配置时，工程师们为了方便，往往会将两个配置的工程图放在一个工程图文件中。第一个工程图材料明细表和序号显示正常，如下图：

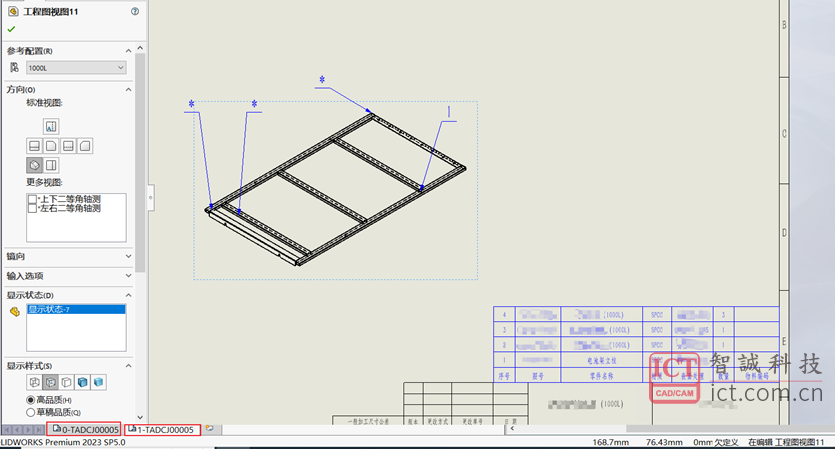

当复制第二个工程图时，即使更改了视图配置，材料明细表配置，自动零件序号依然无法自动识别，且变成星号，如下图：

出现该问题的原因是因为复制SOLIDWORKS工程图时，材料明细表中的序号还是参考第一张视图里的模型，所以会出现星号，或者问号，查找不到第二张视图内的模型。

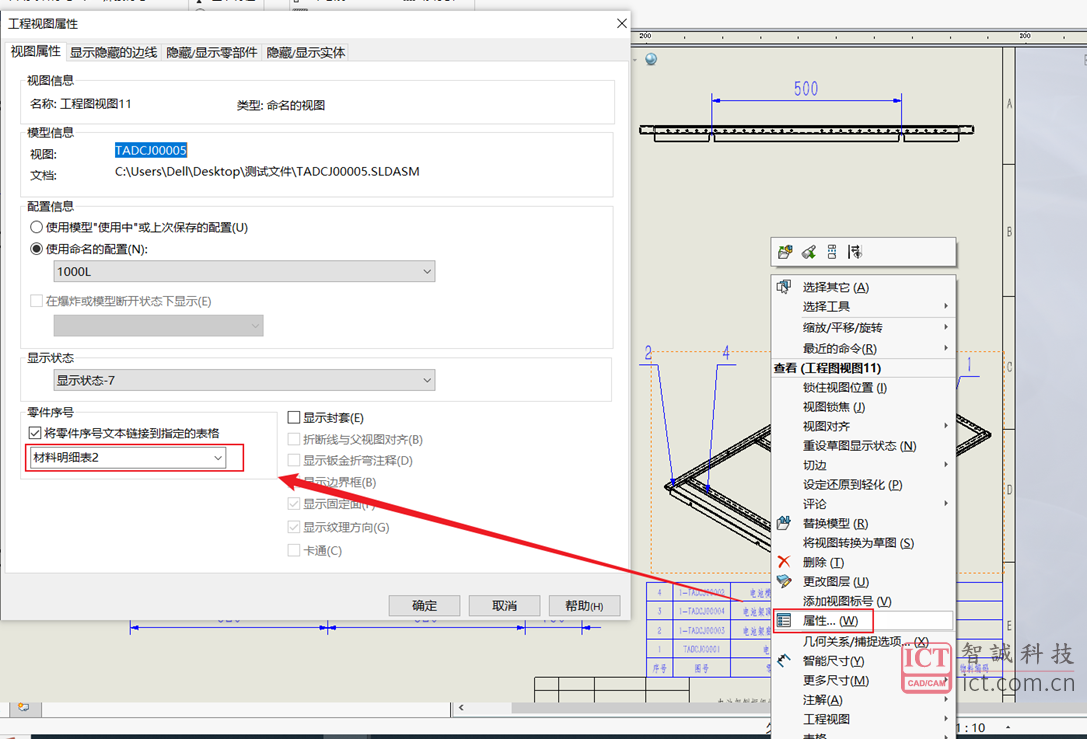

这时我们只需对标有零件序号的视图右键-属性-零件序号-更改为材料明细表2即可

以上就是SOLIDWORKS工程图复制多张图纸切换配置后零件序号变成星号问题解决方法，如有疑问或建议，欢迎前往问答中心讨论交流！
