SOLIDWORKS工程图文件转换到DWG文件时创建图层

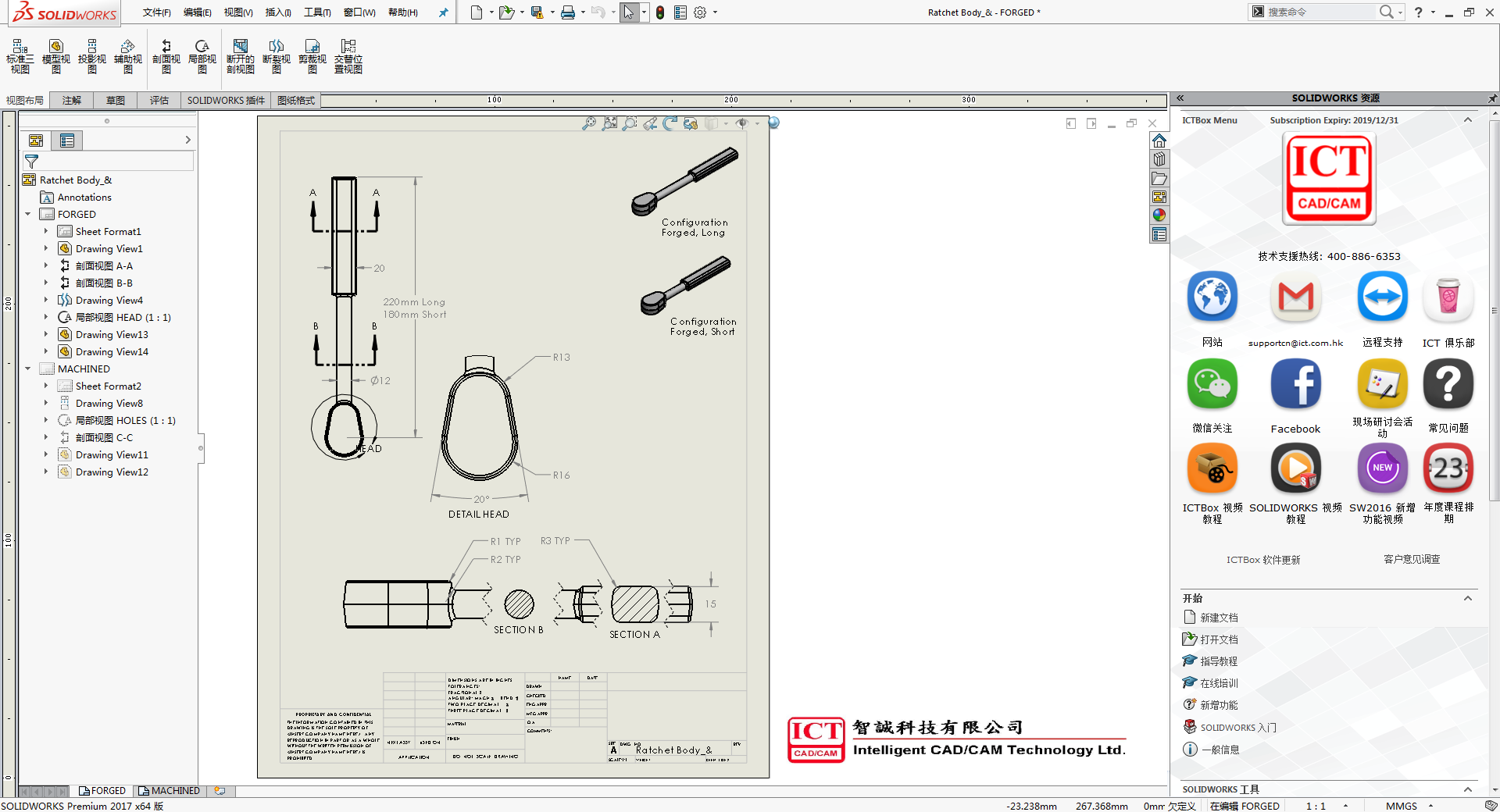

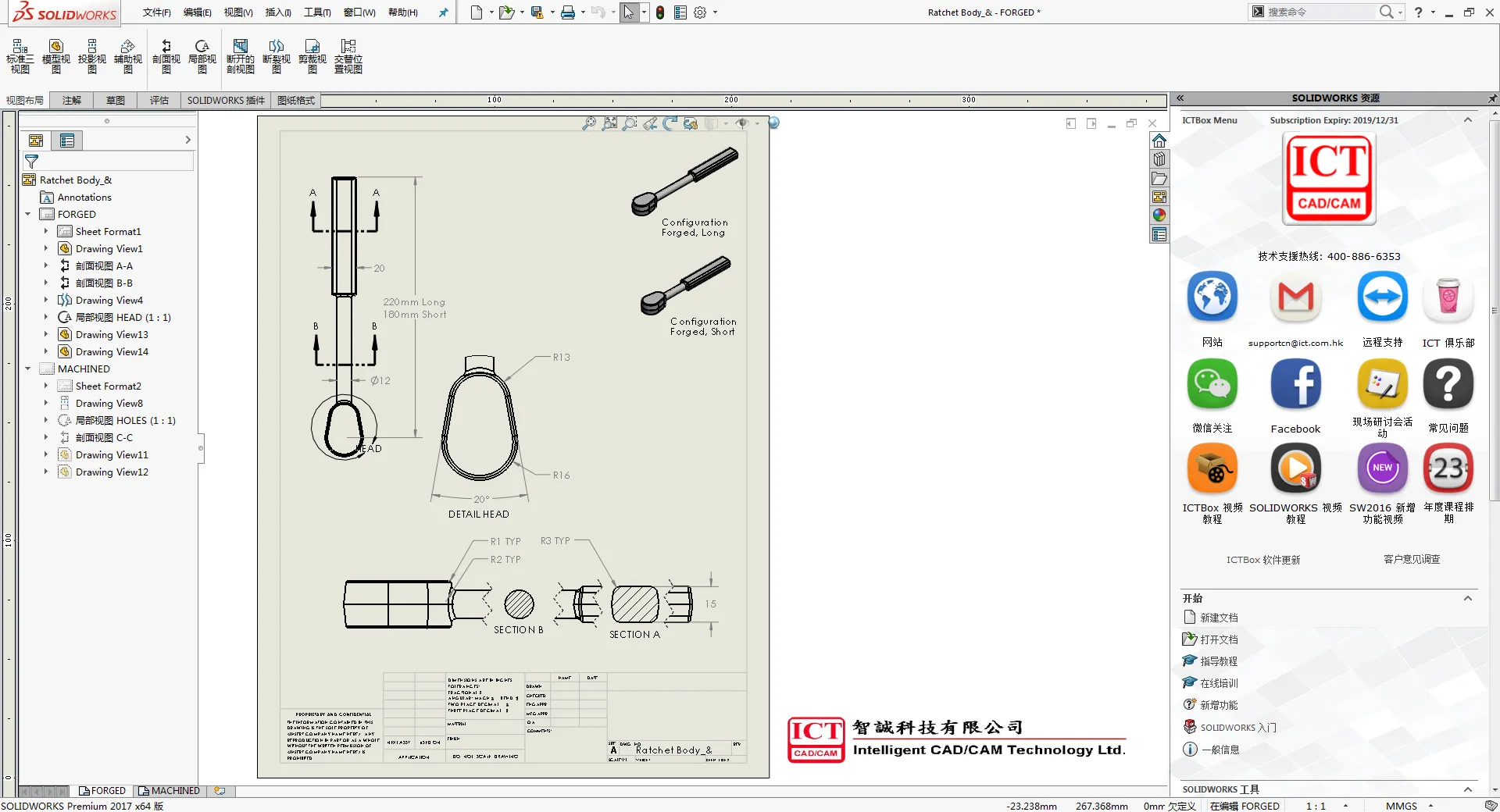

随着3D设计软件的普及，大多数的企业已经实现了全3D的设计模式，但是对于一些特殊人员仍然习惯使用AutoCAD来查看图纸。那么就需要利用SOLIDWORKS软件转换到DWG文档时能够保留AutoCAD的使用习惯。下面以工程图为例，介绍转换过程如何设置图层映射。首先，使用SOLIDWORKS打开工程图文件，如图1：

图1

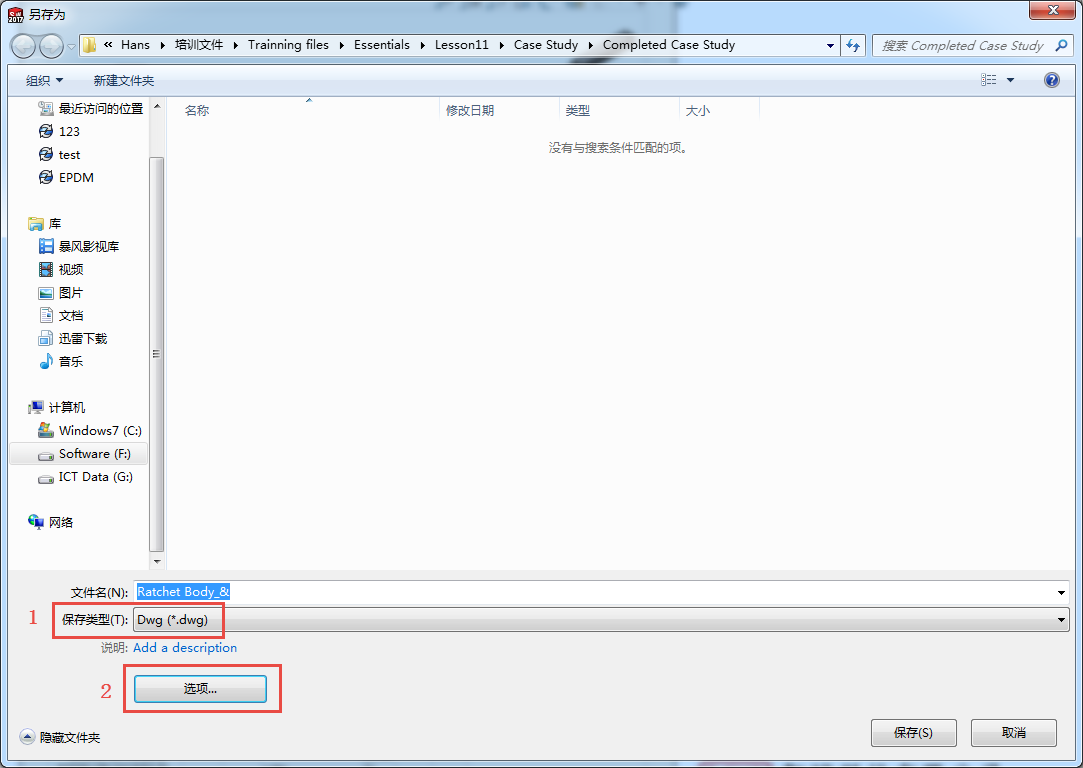

选择另存为DWG文件，点击选项按钮，如图2：

图2

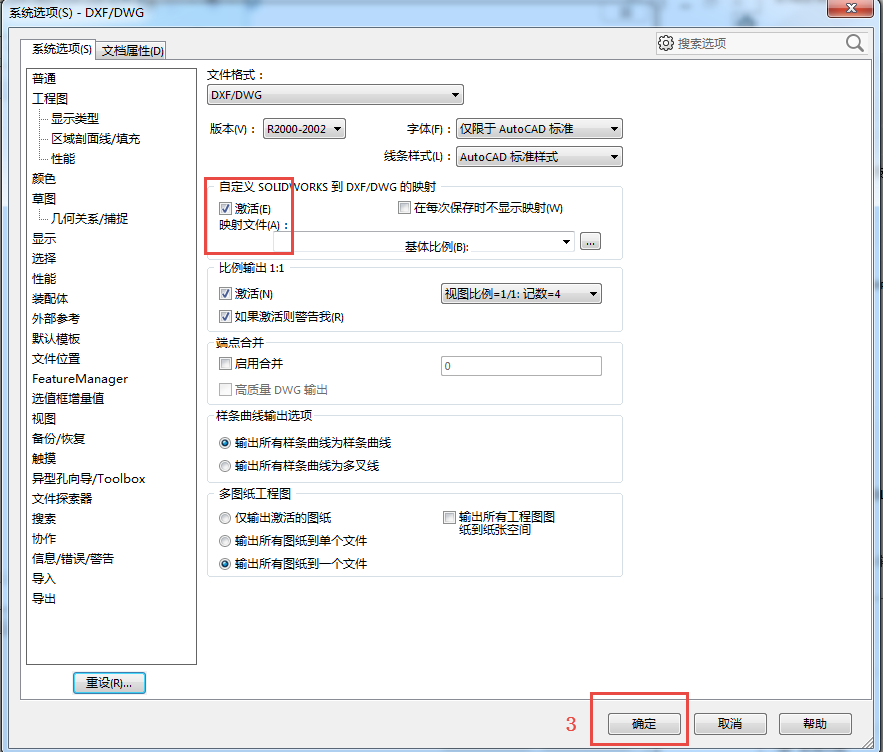

弹出的对话框如图3所示，勾选自定义SOLIDOWRKS到dxf/dwg映射下面的激活选项，单击确定。

 图3

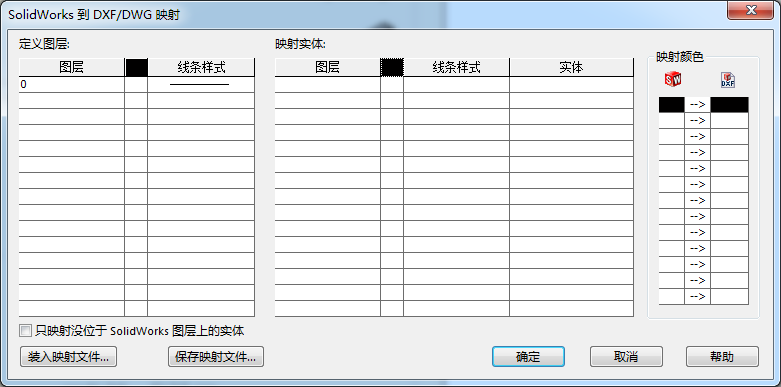

此时弹出SOLIDWORKS到DXF/DWG映射设置对话框，如图4：

图4

在定义图层设置卡中分别设置图层名称、图层颜色、线条样式。比如我们经常会用得到的轮廓线、中心线、标注、虚线、剖面线等。

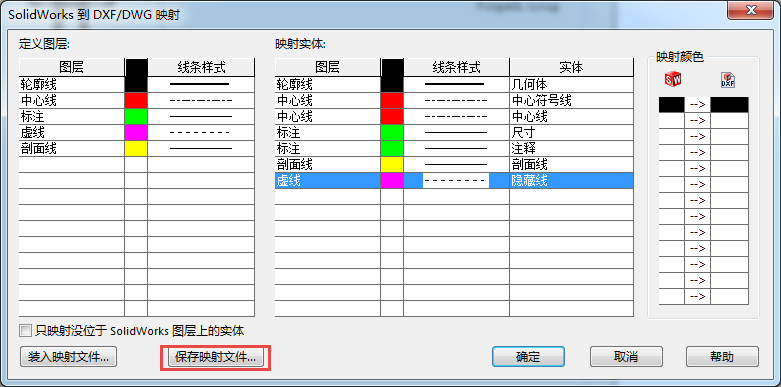

设置完成后在映射实体设置卡中设置SOLIDWORKS中实体和AutoCAD中的图层对应关系，全部设置完成后如图5所示。

图5

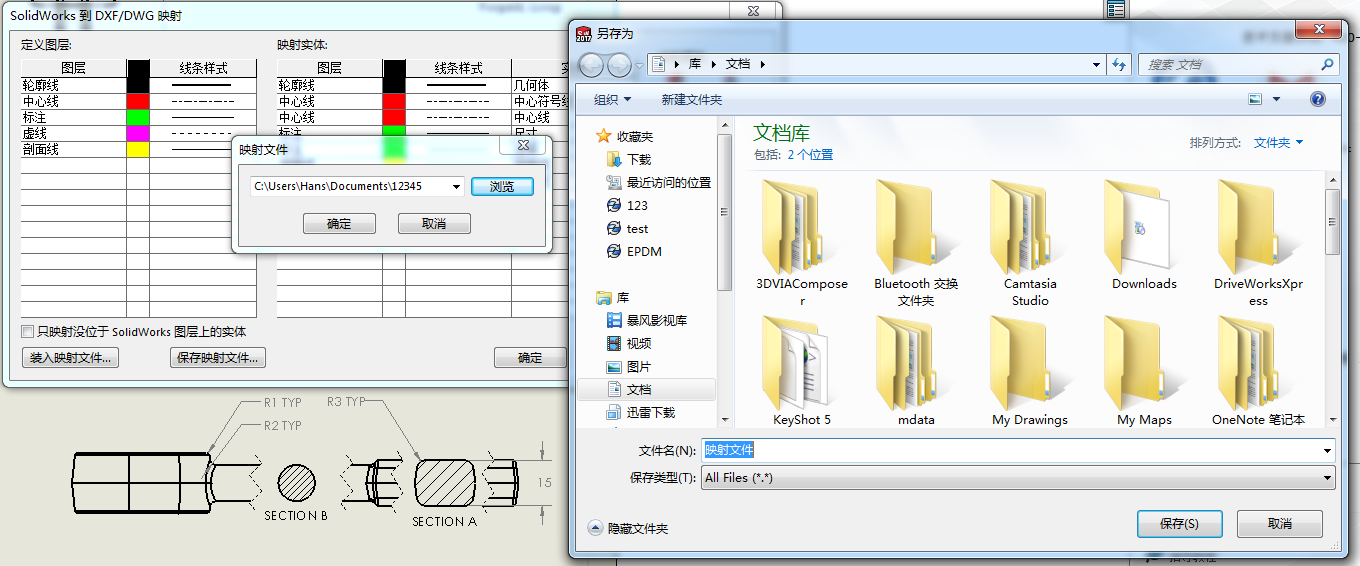

设置完成后我们也可以保存映射文件，方便以后和他人重复使用，如图6：

图6

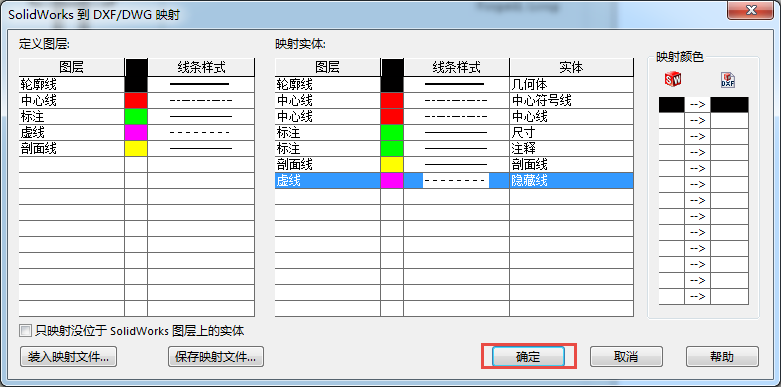

全部完成后点击确定，软件将会自动完成转换，如图7

图7

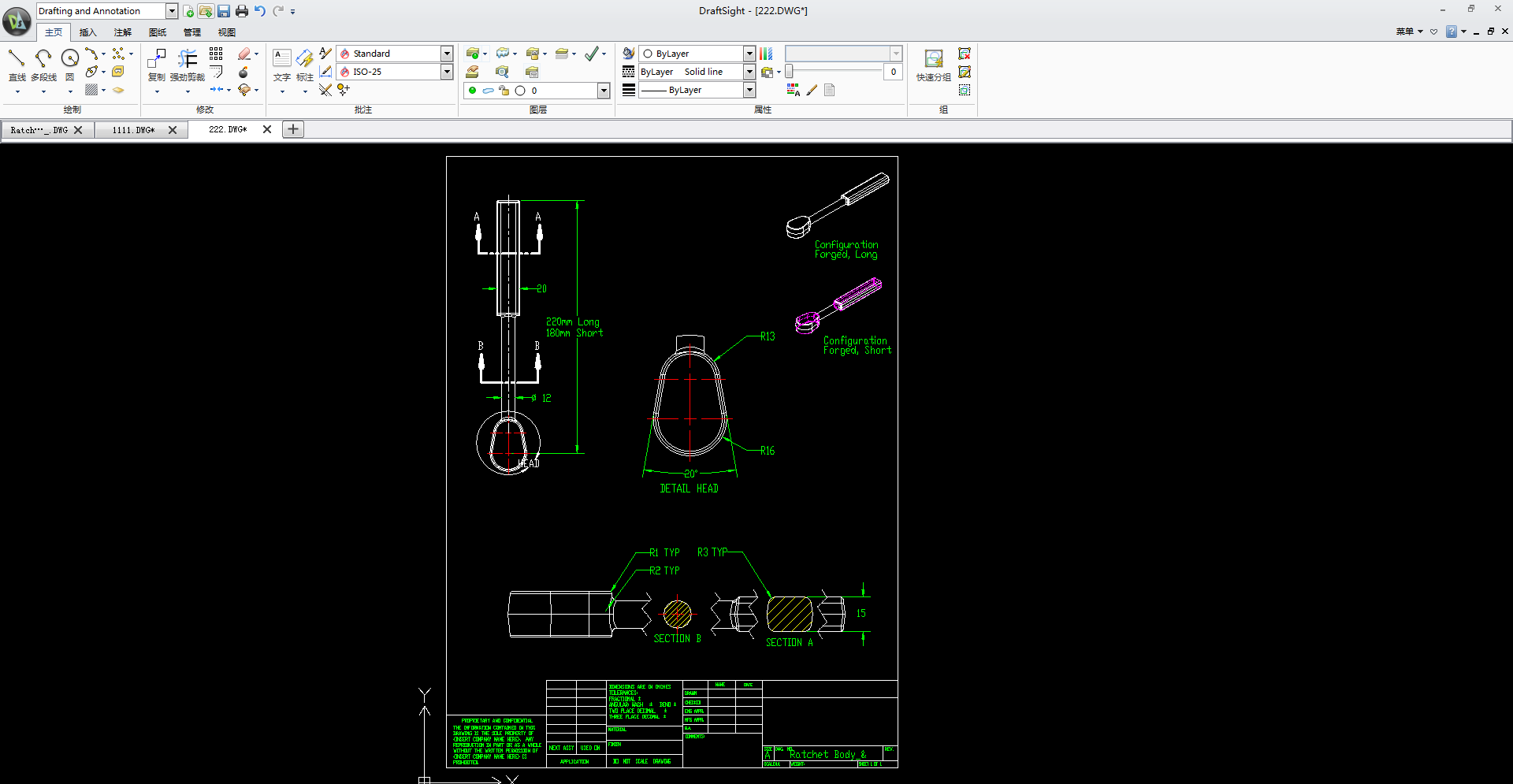

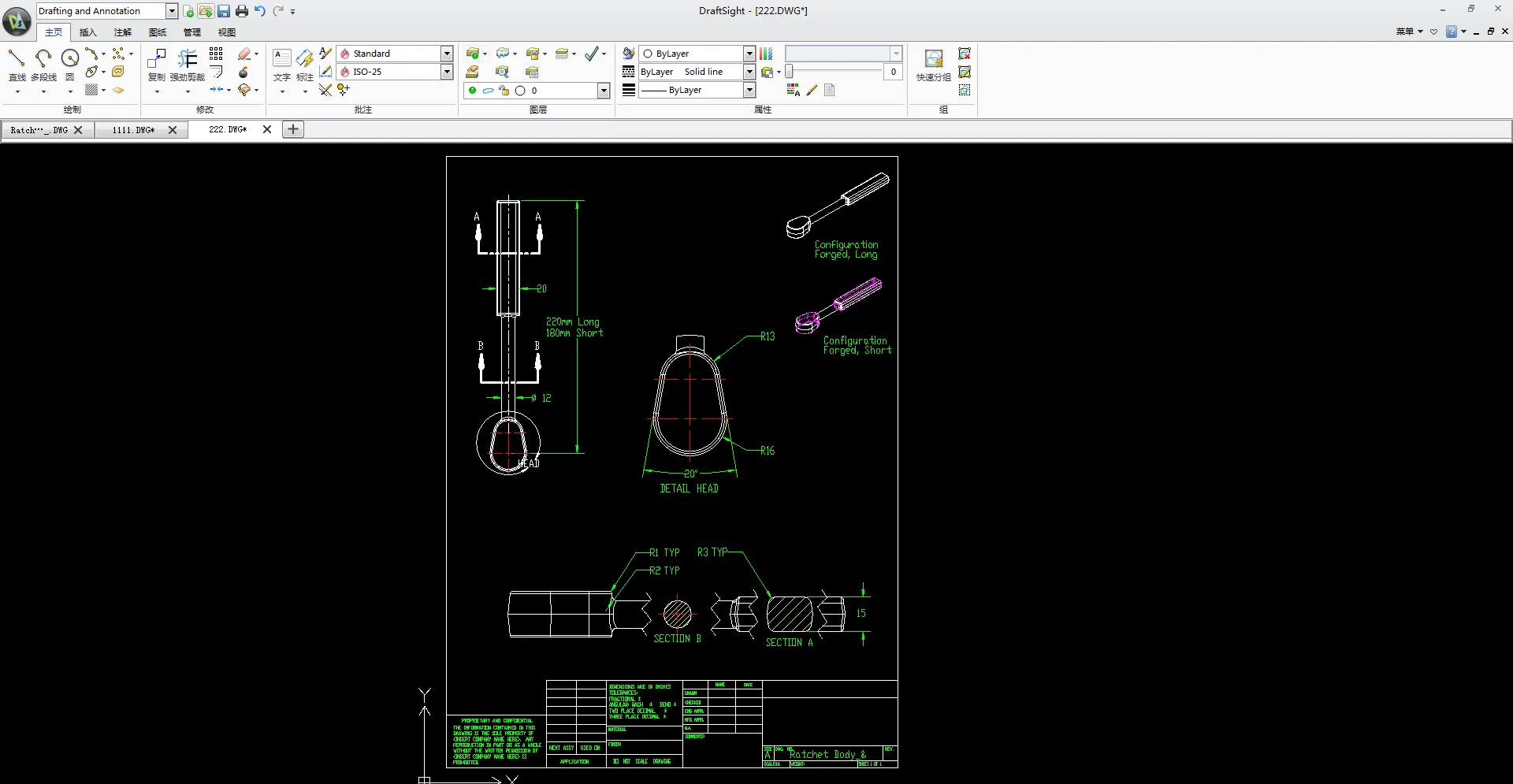

使用免费的2D设计软件Draftsight打开转换后的DWG文件，查看效果如图8：

图8

通过以上的方法，可以快速实现SOLIDWORKS工程图文件转换到DWG文件，并创建符合2D软件使用者的设计习惯！
