在SOLIDWORKS自定义属性中使用VB代码

SOLIDWORKS工程师在设计时，都需要编辑文件属性，如填写设计日期、进行图号分离等操作，但都比较繁琐，所以许多工程师都会利用一些宏命令来提高效率。但SOLIDWORKS宏命令还是要手动点击执行，那有没有方法能在重建保存文件的时候自动执行编辑属性的操作？

自定义属性中执行简单代码

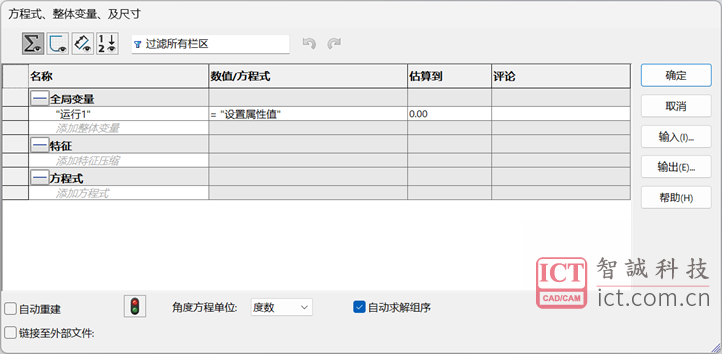

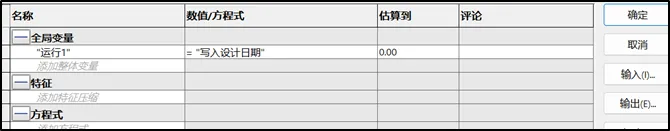

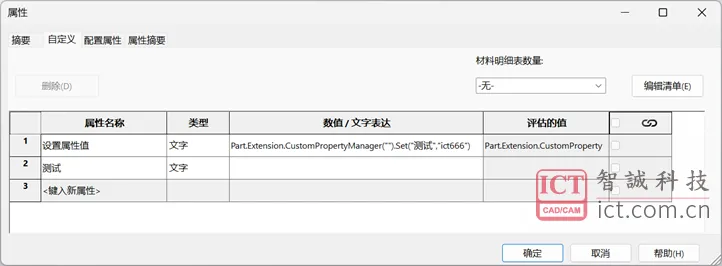

原理：在SOLIDWORKS属性值中填写简单的VB代码，然后将属性链接到方程式，在我们重建时，软件会运算方程式，从而计算链接的属性值（执行代码）。如图：

重建之后，【测试】的属性值会被写入ict666的属性。

通过这种方式，SOLIDWORKS就可以对属性进行新增、修改、删除等，将这些内容保存到文件模板中，设计时，就可以通过重建保存时自动完成图号分离、写入创建日期等实际操作。

属性代码解析

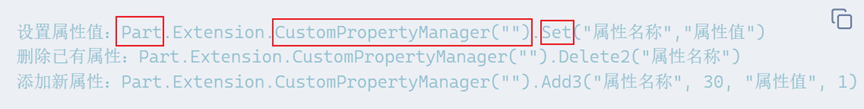

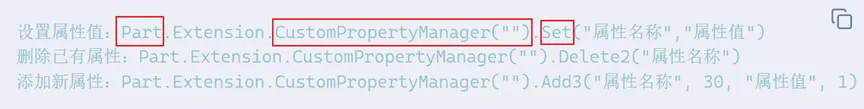

以下是简单的代码解释，包括设定属性值、删除属性、添加属性。如图：

比如设定属性值：

Ÿ   Part ：代表零件文档，如果是在装配体文档或工程图文档执行，替换为Assembly和 Drawing .

Ÿ   CustomPropertyManager(“”)：代表自定义属性，如果要设置配置特定属性，在英文双引号内填写配置名称。

Ÿ   Set：代表修改属性的值，Delete2 代表删除属性，Add3 代表添加一条属性。

Ÿ   【属性名称】修改为要编辑的自定义属性名称，【属性值】修改为要修改的属性值。

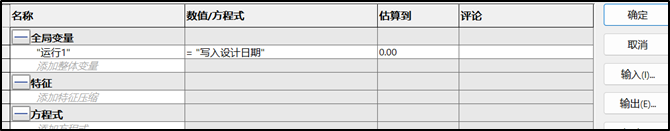

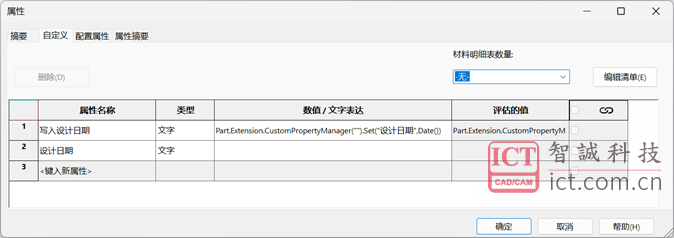

示例1：自动写入当前系统日期为设计日期属性

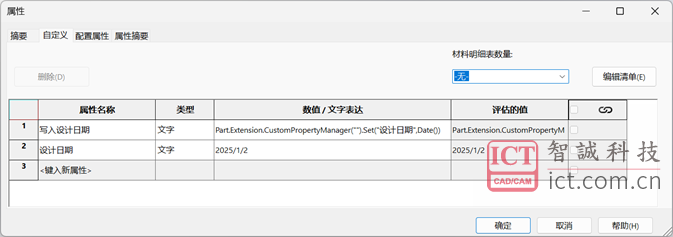

重建保存后，结果：

这里使用了Part、CustomPropertyManager(“”)、Set("设计日期",Date())，表示在零件文档中执行，设置自定义属性中的 设计日期 属性，Date()为一个函数，用于获取当前系统日期。

常用代码

除此之外，还有很多相关的常用函数如下，可按需组合使用来达到想要的效果：

SOLIDWORKS相关函数：Part根据文件类型需替换为Assembly和Drawing

Ÿ   Part.GetTitle()：获取文件名

Ÿ   Part.GetPathName：获取完整的文件路径，包含文件名。

VB常用函数：

Ÿ   Date()：获取当前日期

Ÿ   Time()：获取当前时间

Ÿ   Len( “字符串” )：计算字符串的长度

Ÿ   Left( “字符串” , 指定长度 )：从左边截取指定长度的字符

Ÿ   Right( “字符串” , 指定长度 )：从右边截取指定长度的字符

Ÿ   InStr(“查找的字符” , ”字符串”)：某字符在字符串中的位置（从左往右）

示例2：图号分离

比如文件名称为 123456+零件1 ，需要执行图号分离，写入到自定义属性【图号】和【零件名称】属性中。

1.         图号的分隔符为 + ，需要先从文件名中查找分隔符位置

InStr(Part.GetTitle() ,"+")

（123456+零件1为返回的值7）

2.         截取图号，从文件名中截取分隔符前的字符

Left( Part.GetTitle() , InStr( Part.GetTitle() , "+" )-1 )

3.         将图号设置到【图号】属性，如果提前创建了【图号】属性，可以用Set函数，这里使用添加新属性的Add3方法，最终输入为：

Part.Extension.CustomPropertyManager("").Add3("图号", 30, Left( Part.GetTitle() , InStr( Part.GetTitle() , "+" )-1 ), 1)

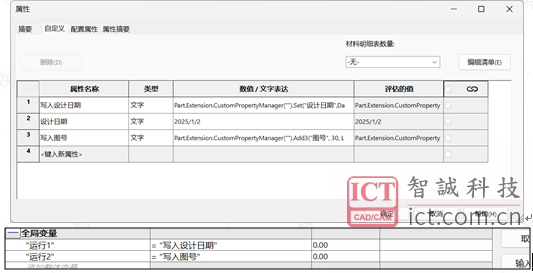

如图：

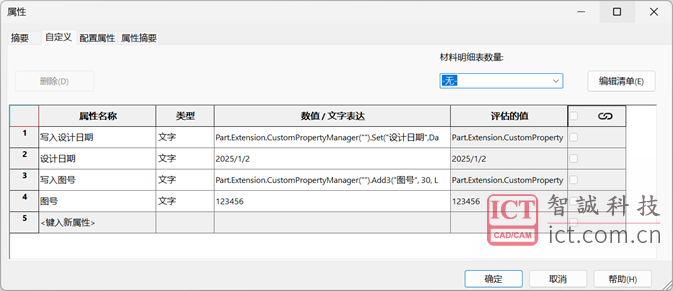

重建保存后：

4、 【零件名称】属性，从文件名中提取分隔符后的部分，省略演变过程，最终输入为：

Part.Extension.CustomPropertyManager("").Add3("零件名称", 30, Right( Part.GetTitle() , Len(Part.GetTitle() )-InStr( Part.GetTitle() , "+" ) ), 1)

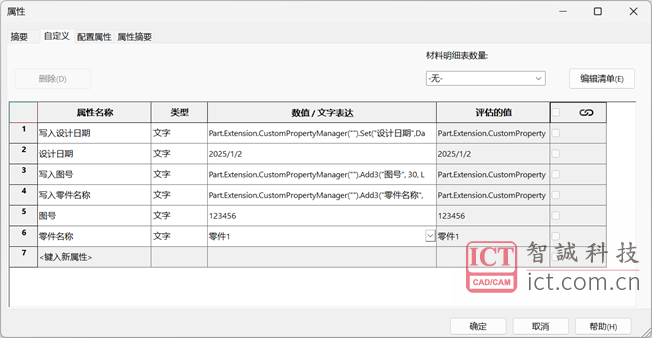

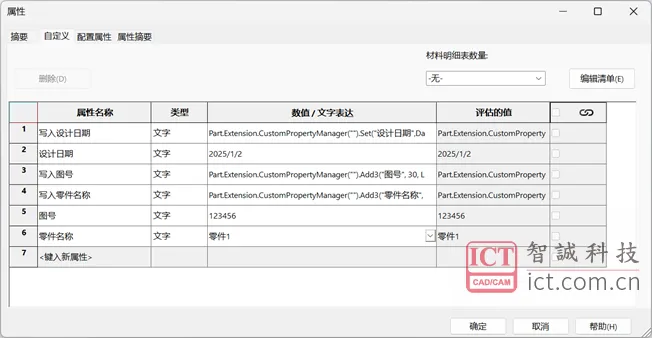

结果如图：

结语

注意：

计算方程式和属性需要时间，只是在单个零件中不明显，如果是大型装配体请慎用；

SOLIDWORKS添加方程式时，如果提示语法错误，请检查属性值代码中的符号，需要使用英文模式输入；

了解原理后，可按照自己的想法或需求，创建模板，用以在重建保存文档时，自动添加、删除属性、修改属性值，且不局限于零件文档，在装配体、工程图也可使用。

更多应用场景可自行发掘。
