了解SOLIDWORKS中的脏标记（*）

1、什么是脏标记(*)？

SOLIDWORKS中文件名旁边的星号 （*） 表示已对文件进行了更改，但尚未保存。它提醒需要保存文件以保留更改。

2、  出现脏标记的原因：

l   对零件或装配体进行几何更改：在零件或装配体中修改尺寸、添加特征或更改几何体可能会触发脏标记。这些更改会更改模型，需要保存以保留修改。

l   失败的方程式或配合：当方程式或配合由于几何体或配置更改而无法正确解析时，SOLIDWORKS 会将文件标记为脏文件。这会提示用户在保存之前查看并更正这些问题。

l   更改系统单位：调整零件或装配体中的单位会影响尺寸和属性。此类更改会触发脏标记，以指示已进行调整，需要保存以保持准确性。

l   循环引用：当实体以导致无限依赖关系循环的方式相互引用时，就会发生循环引用。使用圆形参考，将发生重建，因此会触发脏标记。

l   几何体损坏或面 ID 不一致：由于建模错误或导入问题，可能会出现几何体损坏或面 ID 不一致等问题。这些不一致会触发脏标记，促使用户解决和纠正这些问题以确保模型完整性。

l   错误的外观分配：为面或零部件指定错误的外观或材料可能会导致模型的视觉表示出现差异。SOLIDWORKS 使用（*）标记这些差异，指示需要更正和随后保存更改。

了解这些触发器有助于 SOLIDWORKS 用户有效地管理其设计流程，确保正确跟踪和保存更改，以保持其模型的准确性和完整性

3、 脏标记的行为问题：

有时，用户会报告在会话中进行更改后仍未显示脏标记的问题。这可能会令人沮丧，因为如果不及时保存，可能会导致意外丢失更改。

识别装配体中的重建模型条件：

1)    要确定装配体中的哪些特征或条件需要重建模型，请执行以下步骤：

a)   在 SOLIDWORKS 中打开装配体。

b)   根据需要进行更改。

c)   使用文件资源管理器，并在您从任务窗格中使用在 SOLIDWORKS 中打开时查找带有粗体突出显示的文件。粗体文件已被修改，可能带有脏标记

2)    装配体在打开时会立即显示脏标记，即使未进行任何更改，SOLIDWORKS 也会在我们尝试关闭装配体时提示我们保存数据：

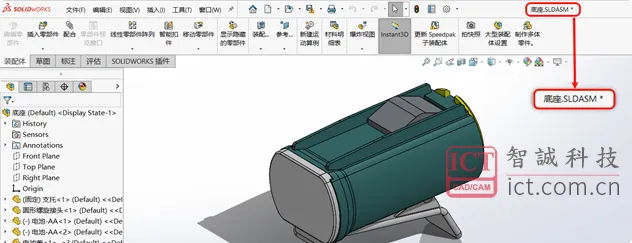

a)   有时在打开程序集时，程序集会显示脏标记 （*）如下所示：

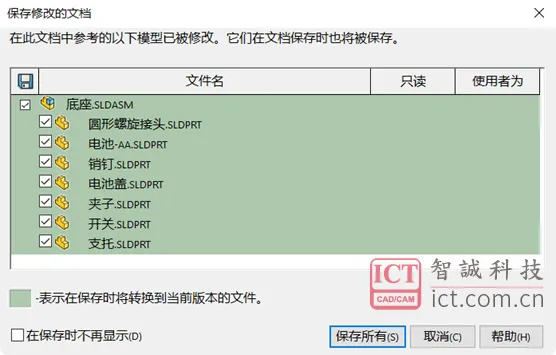

保存时提示

b)   在 SOLIDWORKS 中重建 （Ctrl + Q） 或强制重建 （Ctrl + Shift + Q） 将启动整个装配体的更新。

c)   但是，如果有某些外部参考链接到父装配体，则每次重建装配体时，这些参考引用都会自动更新。

d)   此更新过程会触发脏标记 （*），表示已对程序集进行了更改。

e)   要删除脏标记，请重建包含外部参考引用的零件或装配体。

为了保持最新的修改，始终建议用户在关闭会话之前保存文档。

4、解决脏标记问题：

如果脏标记在进行更改后未正确触发，则可能是由于软件错误或配置问题。以下是缓解此类问题的一些步骤：

1)     升级 SOLIDWORKS：确保您使用的是最新版本的 SOLIDWORKS，因为更新通常包含错误修复。

2)     检查文件属性：验证您正在处理的文件是否未设置为只读或存在阻止保存的权限问题。

3)     重新启动 SOLIDWORKS：有时，重新启动软件可以解决 Dirty Marks 不出现的暂时性问题。

4)     报告问题：如果问题仍然存在，请向 SOLIDWORKS 技术支持报告，以便他们可以调查并在将来的更新中提供修复。

通过了解潜在问题并了解脏标记 （*） 的功能，您可以有效地管理修改，并确保您的工作正确保存并记录在 SOLIDWORKS 中。
