前言:本次技术文章针对SOLIDWORKS工程图默认孔标注样式的修改,我们在做工程图标注时,经常需要添加属于各自公司或者行业的标注文件,但是一个个去改时非常消耗时间的,使用收藏样式是属于半自动化。接下教大家来修改默认的孔标注样式,不需要手动再调整了。

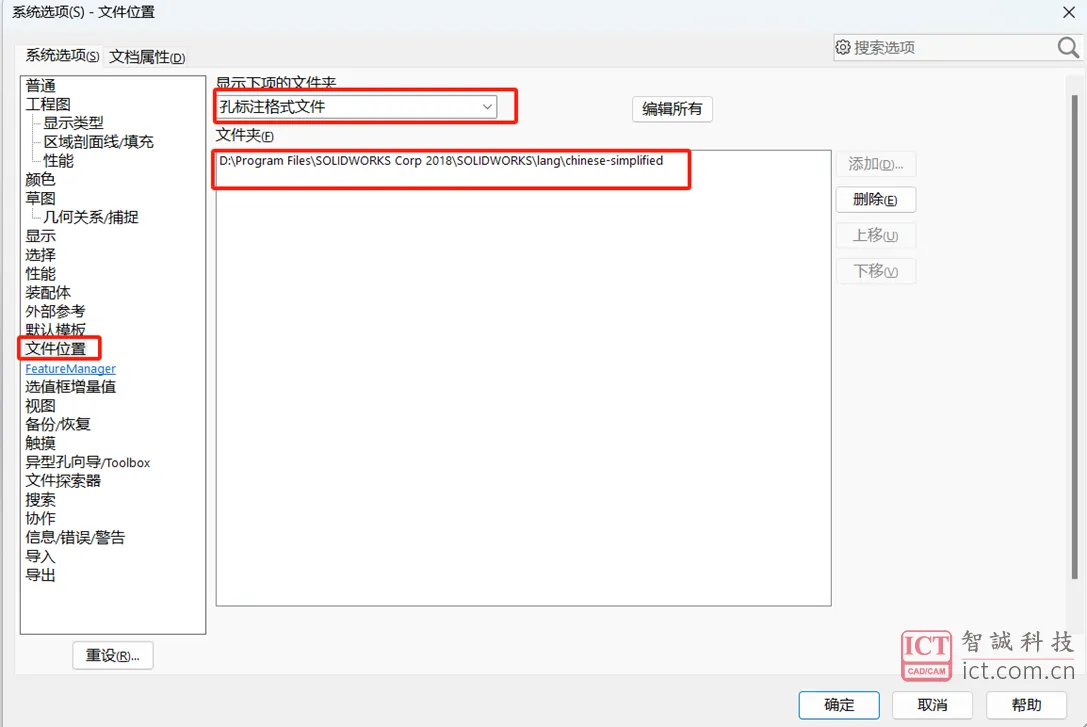

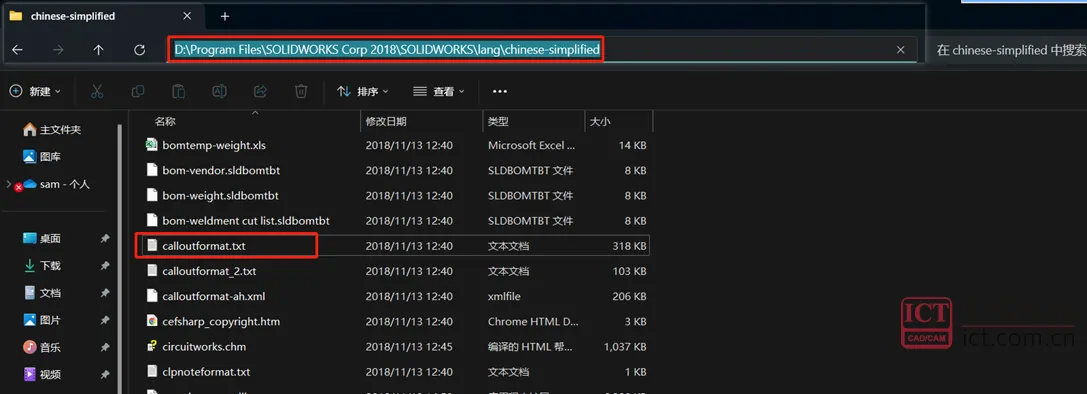

在修改前先备份孔标注样式文件。默认孔标注样式文件路径见下图,在自己电脑SW安装目录找出来即可。
一、首先明确零件建模时使用的孔特征的类型、标准(GB、ISO等)和孔的终止条件。三个要素直接影响需要修改的孔标注样式文件。这里以沉头孔、GB标准和完全贯穿的终止条件为例介绍如何修改对应的样式说明。
二、修改目标
a) 去除不必要的空格;
b) 去除“完全贯穿”(GB没有要求,可根据各公司企业标准取舍);
c) 去除螺纹精度“-6H”等{除了特殊行业,一般可以不要};
d) 去除螺纹底孔(GB没有要求);
e) 将大写“X”替换为小写“x”(可以不改,太难看反正我不喜欢!)

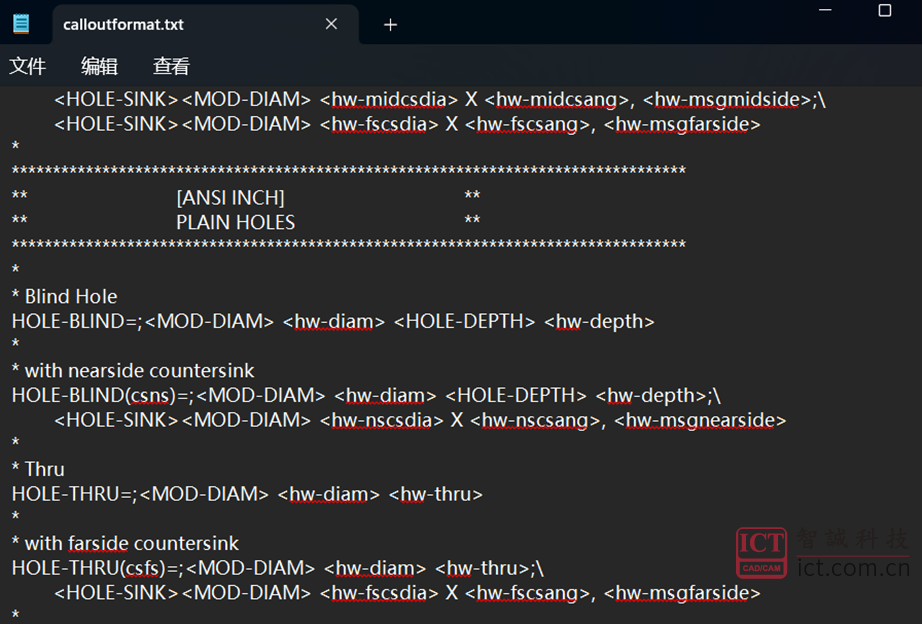

三、相关的“calloutformat.txt”文件字符串含义:
a) <hw-thru>:完全贯穿
b) <hw-tapdrldia>:螺纹孔钻盲孔底孔直径值
c) <hw-tapdrldepth>:螺纹孔钻通孔底孔直径值
d) <MOD-DIAM>:φ
e) <HOLE-DEPTH>:ↆ
四、修改方法:打开“calloutformat.txt”文件,通过菜单“编辑"、用“查找"、"替换”的办法,即可很方便的解决问题:
a) 去掉前后空格:替换字符“ <”为“<”、替换“> ”为“>”;
b) “完全贯穿”:去除字符串“<hw-thru>”;
c) “-6H”:直接替换去除;
d) 螺纹底孔:去除和字符串“<hw-tapdrldia>”及“<hw-thrutapdrldia>”,以及相关联的“<MOD-DIAM>”、“<HOLE-DEPTH>”、“<hw-tapdrldepth>”;
e) 大写“X”替换为小写“x”,方便!
以上就是SOLIDWORKS自定义标注异形孔标注的全部流程。
