SOLIDWORKS for Makers 如何帮助经典卡车打造更好的仪表板

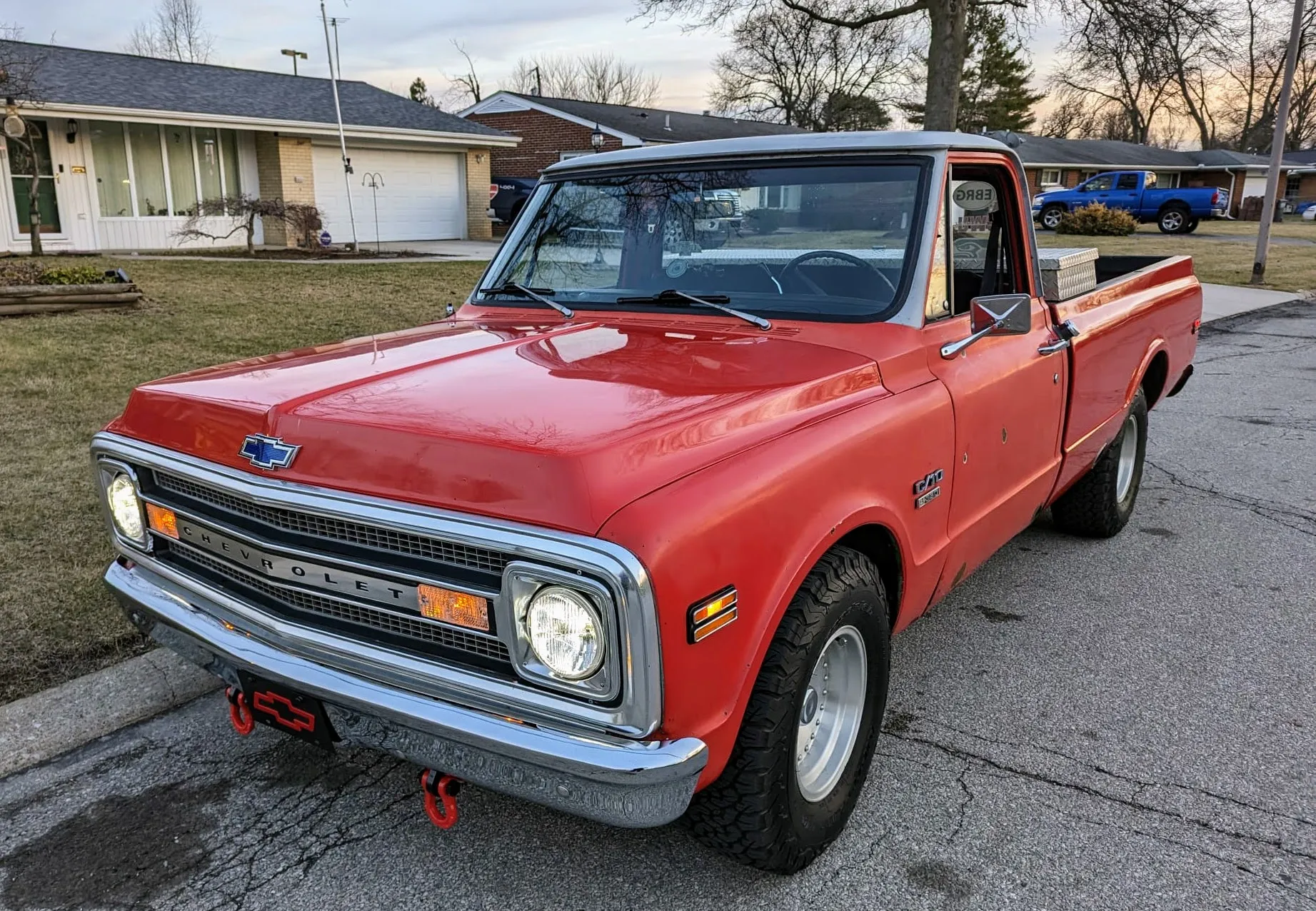

一辆保存完好的 69 年雪佛兰 C10 很容易欣赏。长而宽阔的车身线条、镀铬装饰以及五十年后仍然引人注目的姿态。一些车主保持第一天的每一个细节，将工厂正确的零件追逐到最后一个螺栓。其他人则为了风格、舒适性、驾驶性能，或者最重要的是......性能而到处进行更改。

对于 SOLIDWORKS 社区和用户宣传经理 Matt Clegg 来说，较小的 15 英寸方向盘就是这些变化之一。最初的 17 英寸车轮提供了足够的杠杆作用，但也感觉尺寸过大且响应缓慢。新车轮使转向感觉更快，外观更现代，并增加了驾驶室的内部空间，但它也阻碍了驾驶员对几个重要仪表的视线。

一张空白的面板和一张干净的石板

对于任何不熟悉的人来说，卡车仪表板上的仪表是您对发动机和系统性能的实时读数。油压、冷却液温度、燃油油位、发动机转速和速度都存在在那里。马特没有伸长脖子查看仪表并忍受受阻碍的视线，而是决定建造一个新的仪表板，为他的最佳观看需求定制设计。

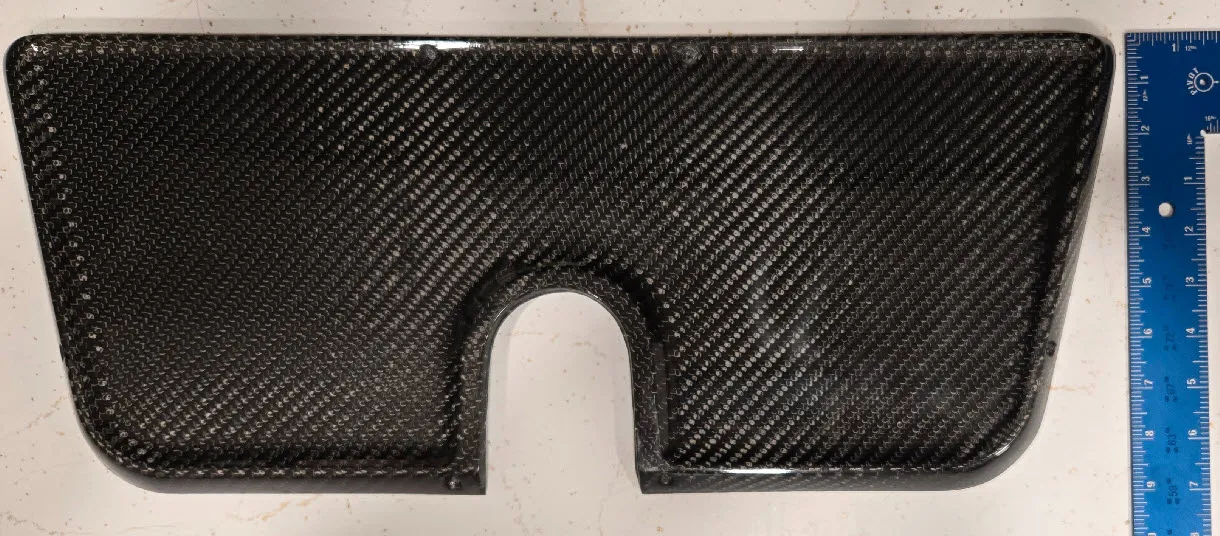

他从德克萨斯州的一家公司 Munssey Speed 采购了毛坯，该公司为这些经典卡车生产碳纤维面板。它具有正确的形状和边缘轮廓，但没有切口，将布局完全由他决定。

为什么旧路是一场赌博

传统上，此类项目涉及拉出卡尺和指南针，逐块测量旧面板，然后将这些测量值转移到新面板上。它有效，但速度很慢，即使是一个小错误也可能付出高昂的代价。由于需要切割的孔如此之多，从手工复制的尺寸中进行简单的公差叠加可以轻松地将这种昂贵的碳纤维毛坯送到废料堆中。

通过首先使用 SOLIDWORKS for Makers，Matt 知道他可以通过在接触工具之前完善设计来消除这种风险。

使用 SOLIDWORKS for Makers 制定自定义虚线布局

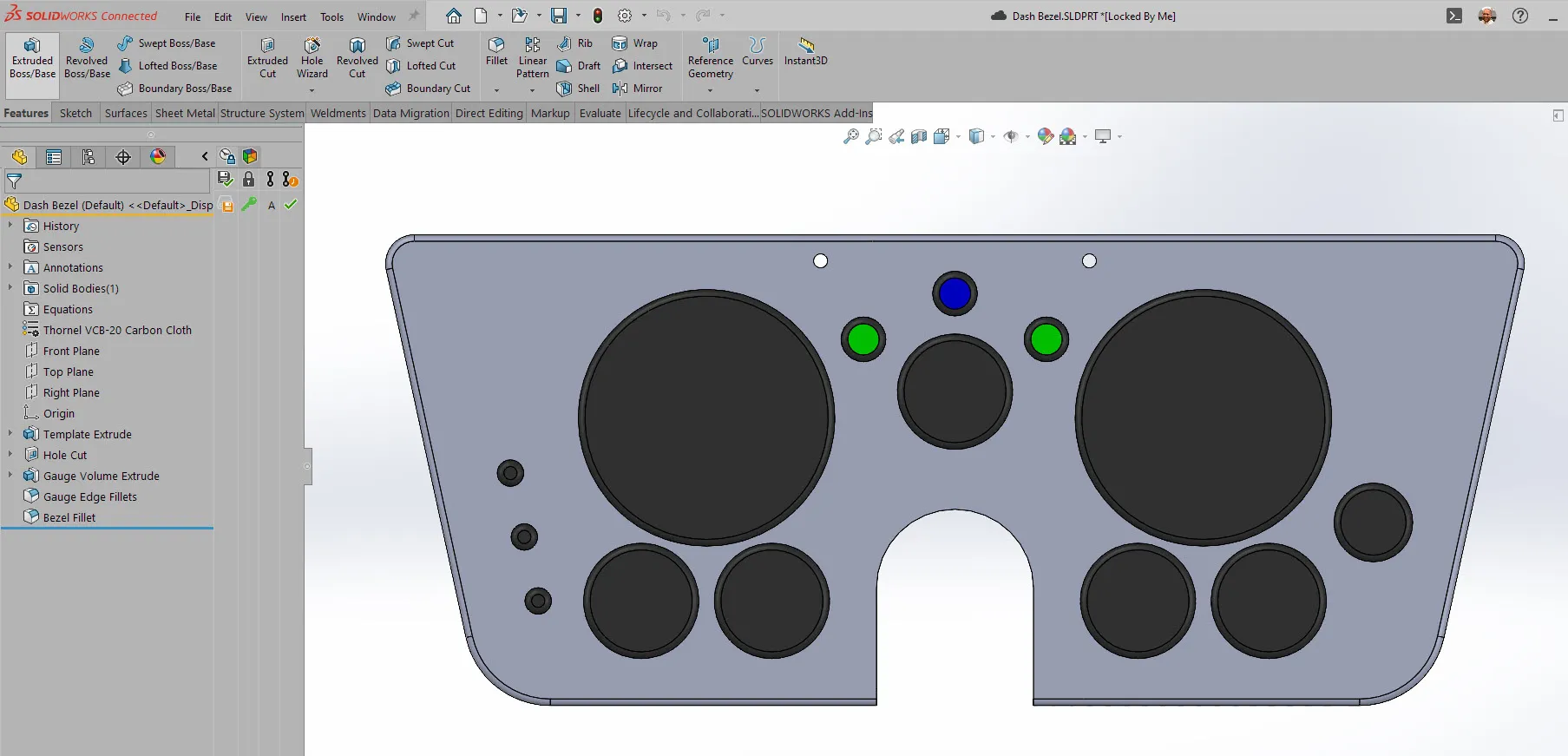

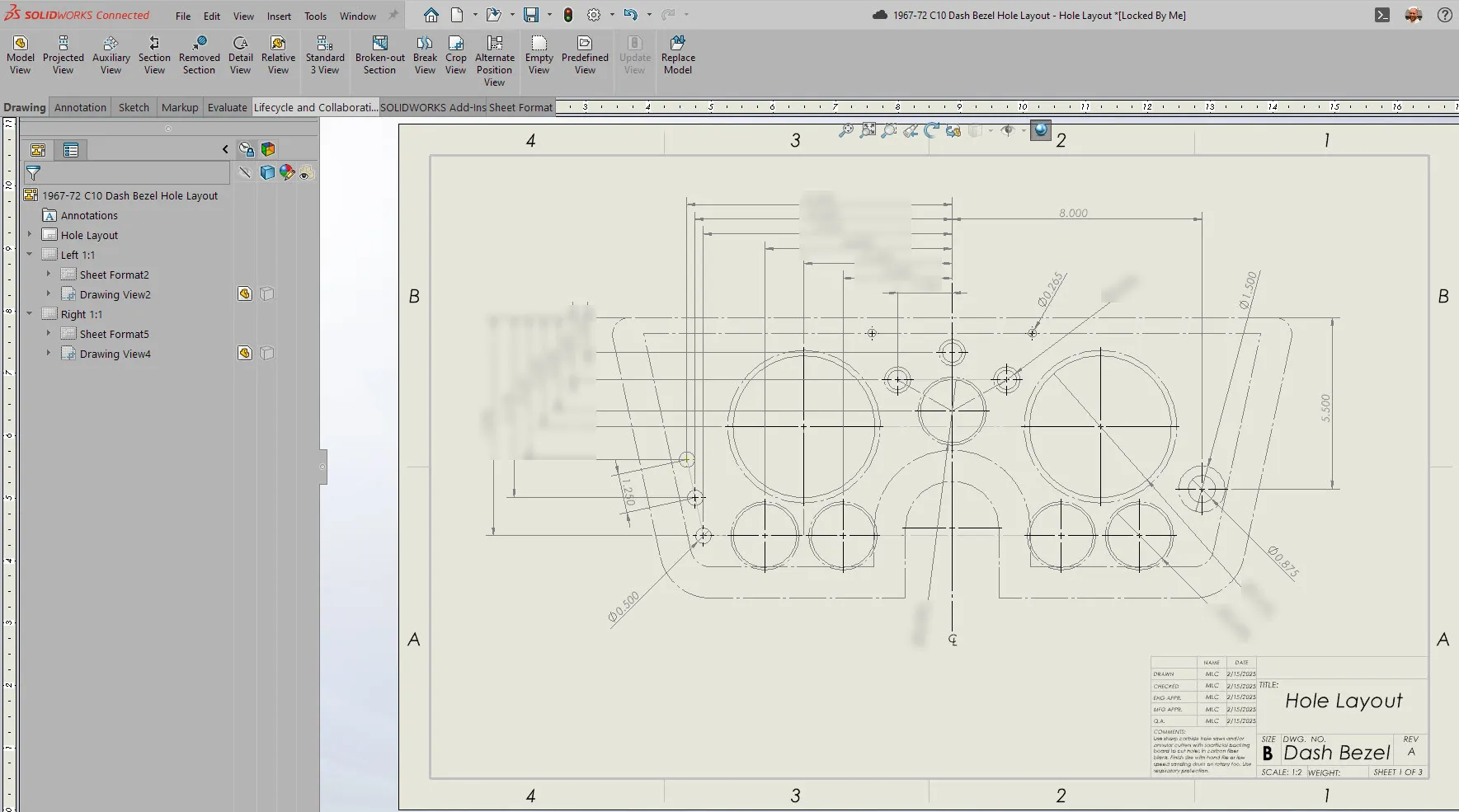

Matt 打开了 SOLIDWORKS for Makers，并使用“草图图片”工具将碳纤维毛坯的照片导入软件。通过在照片中包含尺子，他可以准确地缩放图像。从那里，他直接在图片上绘制了仪表孔、指示灯和开关。

“在屏幕上拖动元素比在现实生活中移动一个洞要容易得多，”马特说。“使用 CAD，您可以尝试多种不同的布局，而不会浪费任何材料。当您拥有像这种具有多条曲线和边缘偏移的破折号毛坯这样的零件时，打印出 1：1 检查模板是迄今为止在使用 5 英寸孔锯提交之前在商店中检查您的想法的最快方法。

侧边栏：为什么素描图片对车辆零件如此有效

当您修改或重新创建汽车或卡车的零件时，准确的测量就是一切。SOLIDWORKS for Makers 中的草图图片功能使用户能够：

1. 从照片中缩放 – 在镜头中放置尺子或其他具有已知尺寸的物体，软件可以将图像锁定为比例。

2. 从实际零件开始工作 – 您直接在仪表板、支架或车身面板的图像上绘制草图。

3. 及早发现问题 – 在切割之前发现冲突，例如隐藏在转向信号杆后面的仪表指针。

4. 更快的迭代 – 在屏幕上移动事物，无需重新测量或重新开始。CAD 允许您不仅仅是制造功能强大的东西;他们现在可以遵循您的审美偏好。

使用模板评估设计

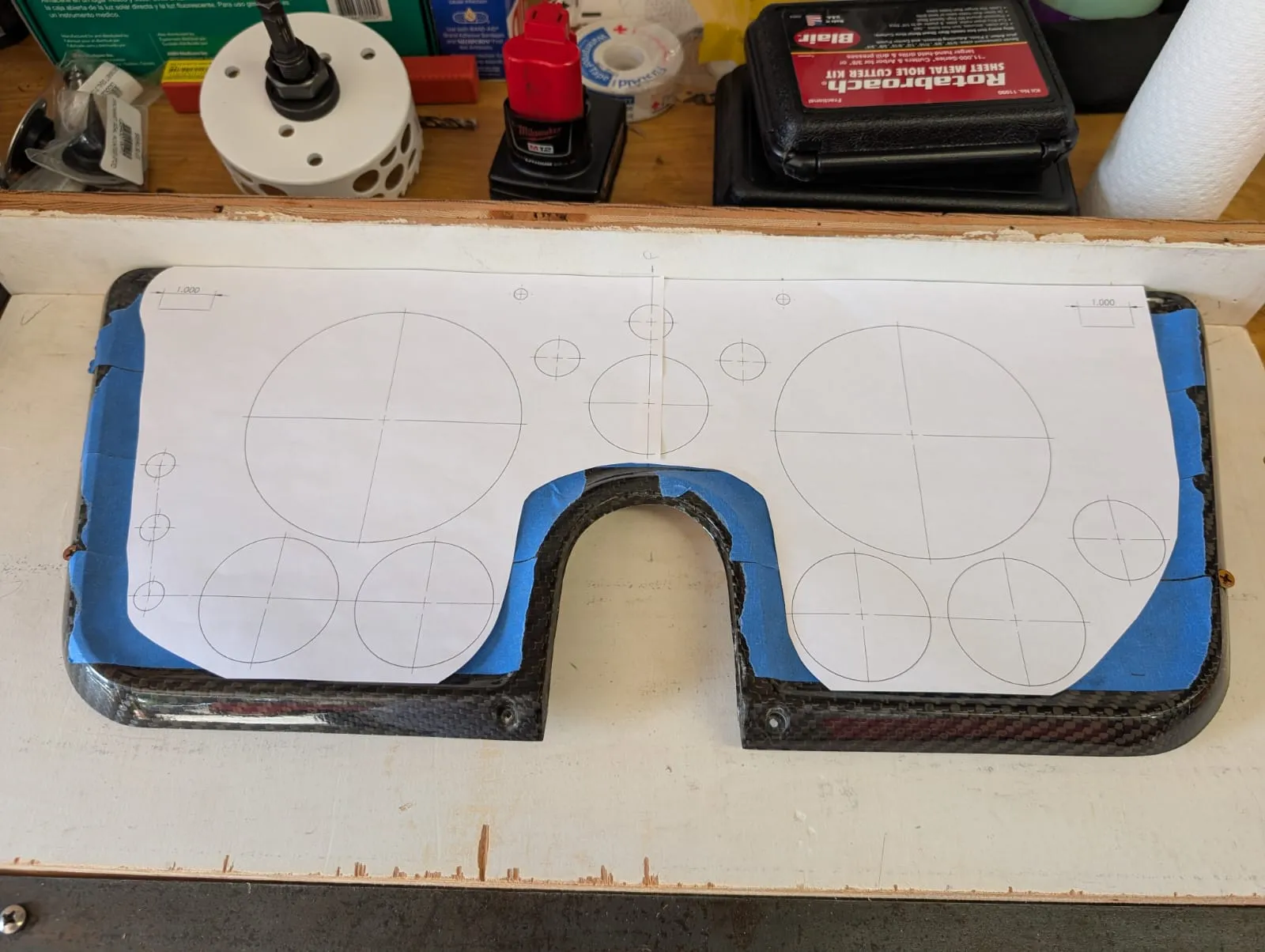

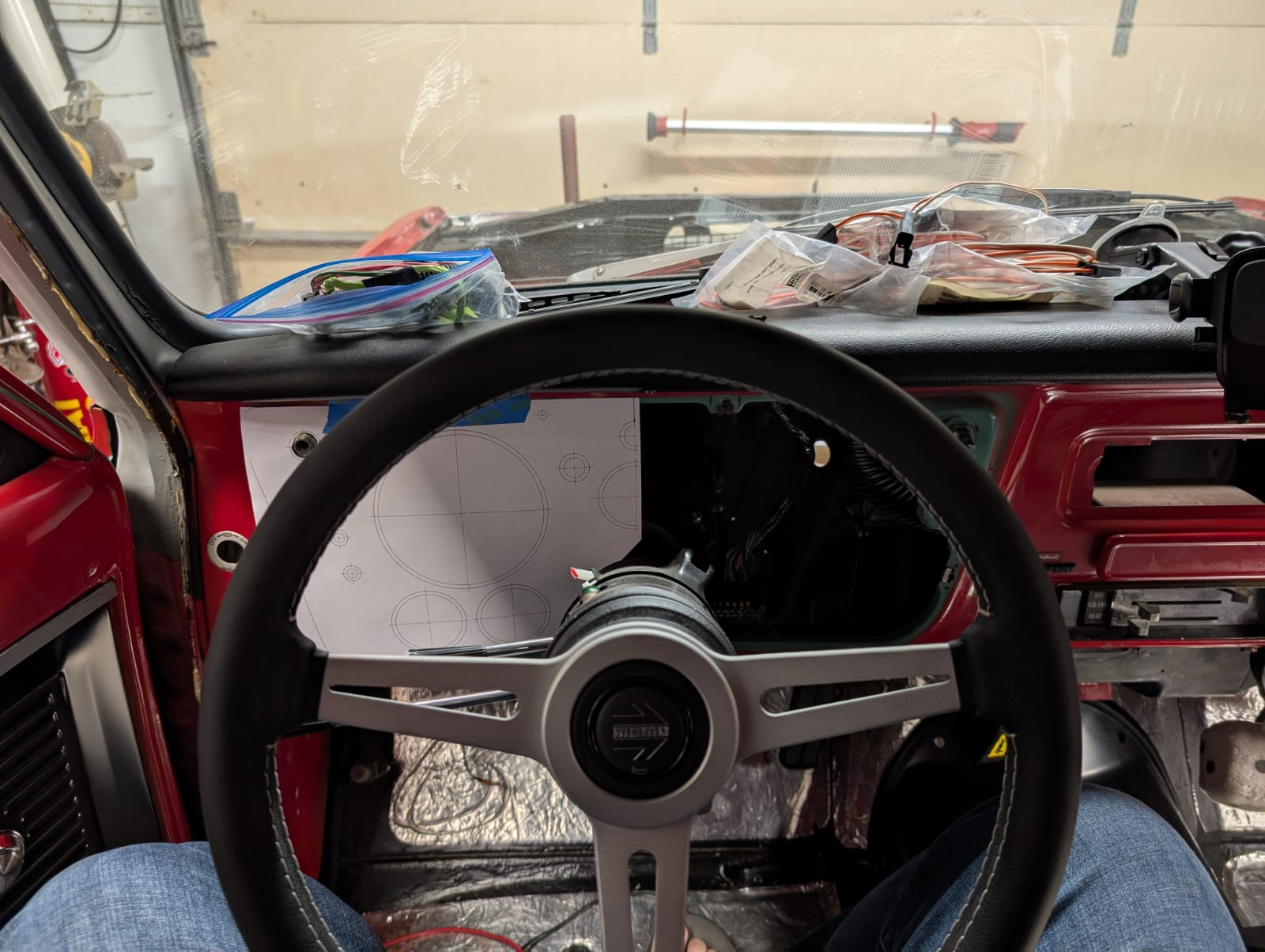

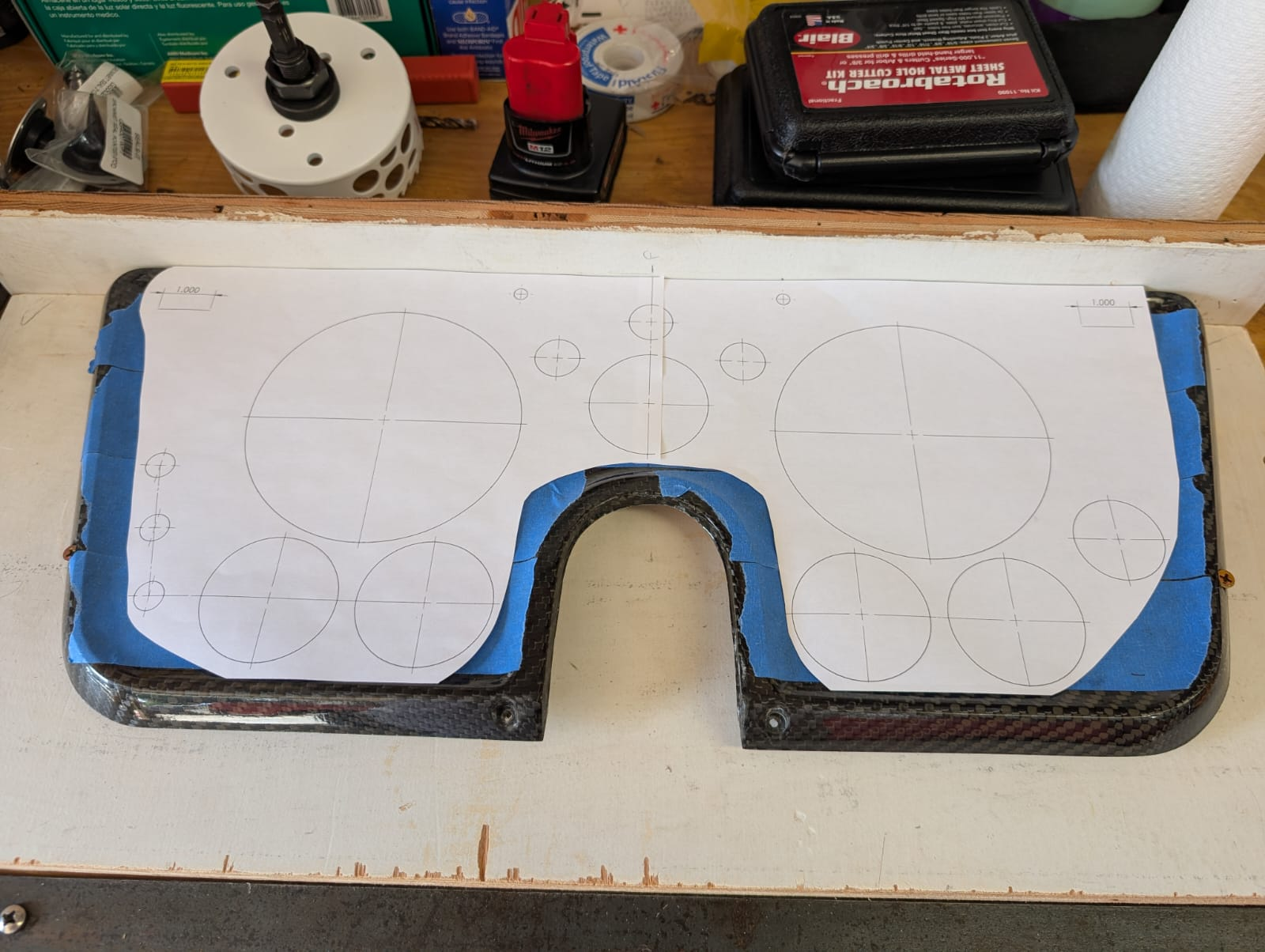

一旦马特有了他喜欢的布局，他就将其打印成全尺寸，将其剪下来，然后用胶带粘在空白的碳纤维仪表板上。这是 CAD 与简单的纸质模板一起使用的一个很好的例子。在驾驶座上，他可以在几秒钟内检查视线并发现方向盘后面可能隐藏的任何东西。

一些小问题很突出。一个仪表离车轮有点太近了，一个开关部分隐藏。回到 SOLIDWORKS for Makers，这些调整只需几分钟。另一次打印输出，另一次检查，10 分钟后，最终布局就准备好了。

自信地切割一次

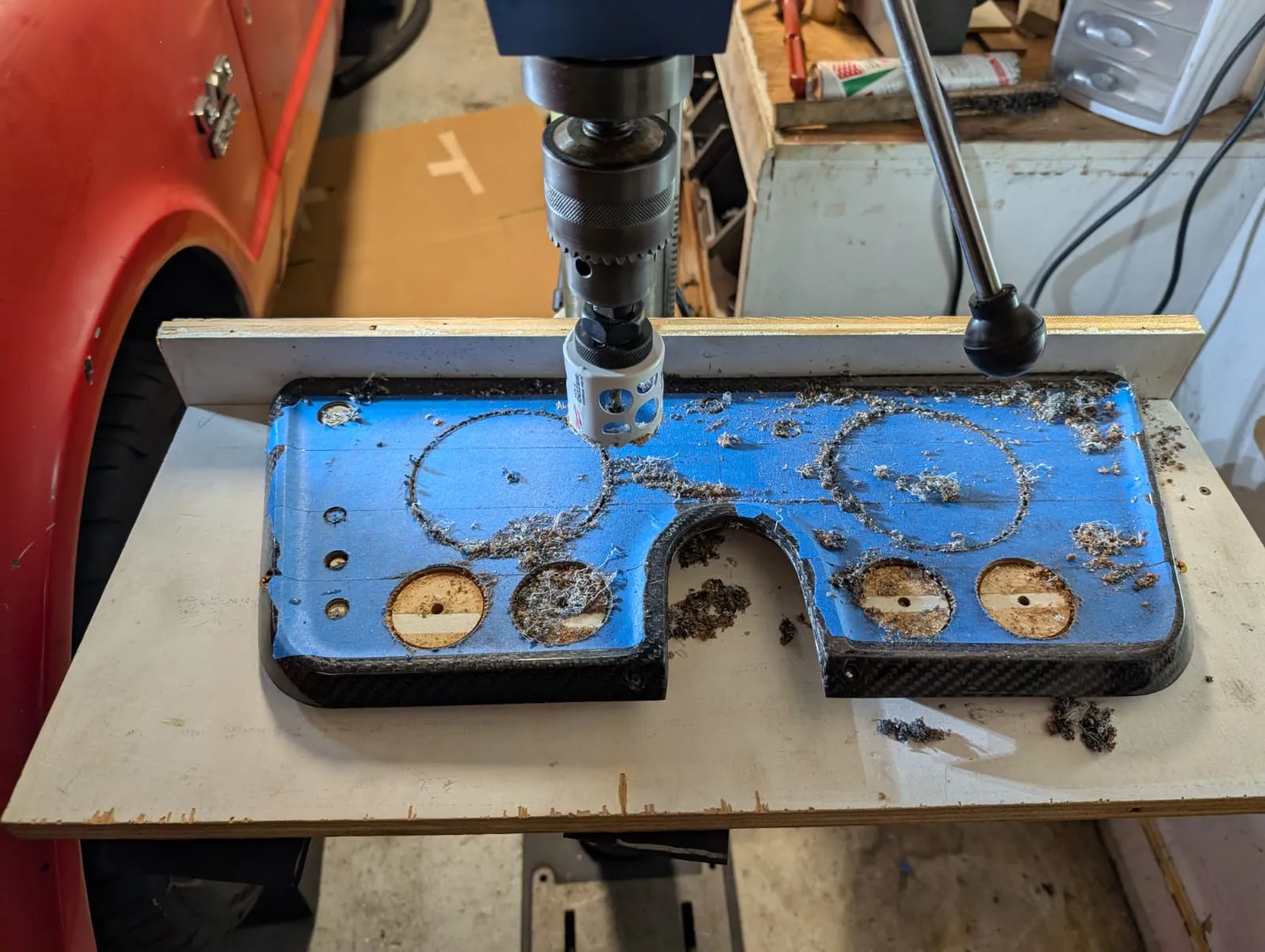

设计完成后，Matt 制作了一个简单的木制夹具来固定面板并从下方支撑它。钻孔前，他戴上了呼吸器。“碳纤维粉尘对你的肺部来说是个坏消息，”他说。提醒“任何时候在切割或钻孔碳纤维时都佩戴呼吸器”。

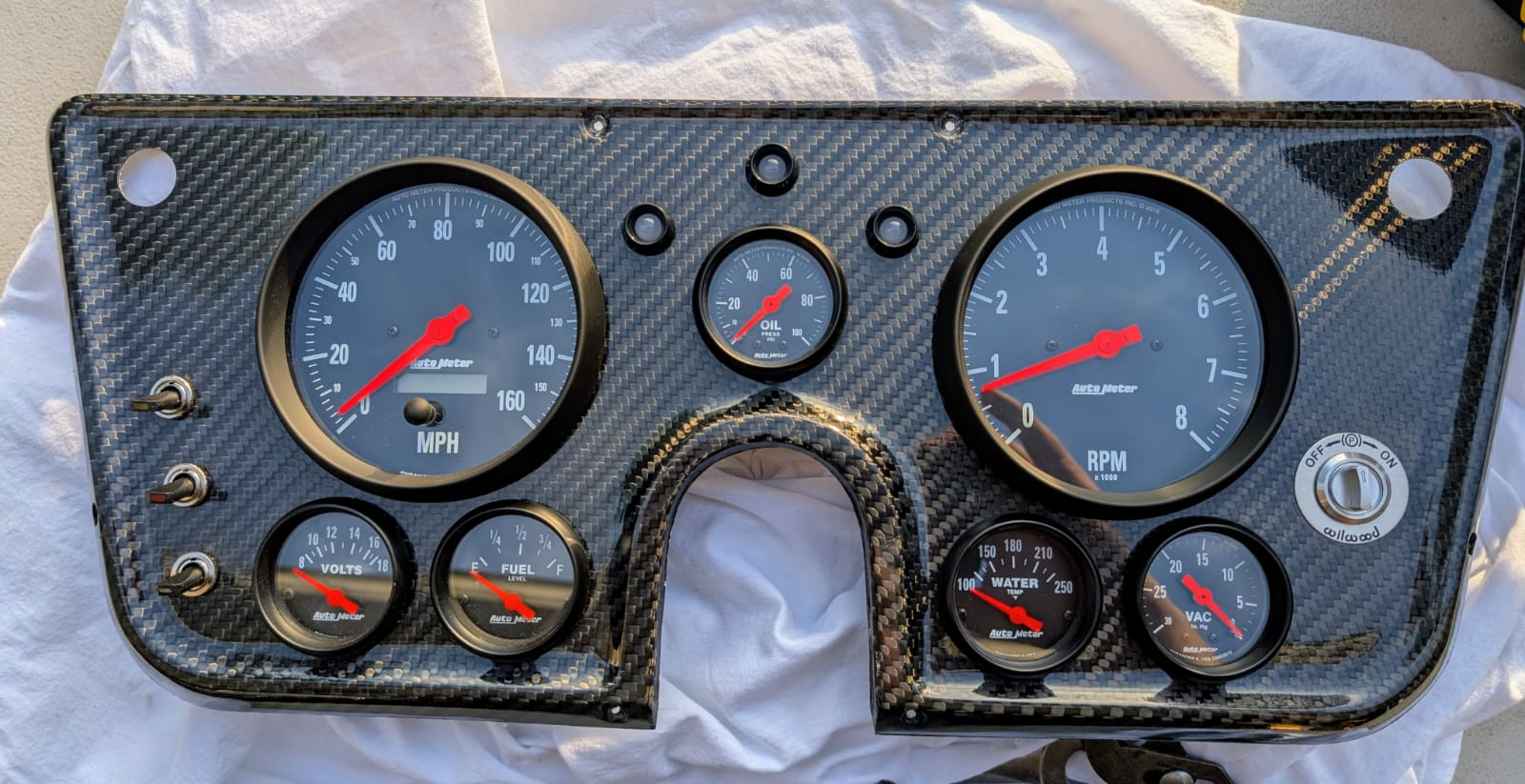

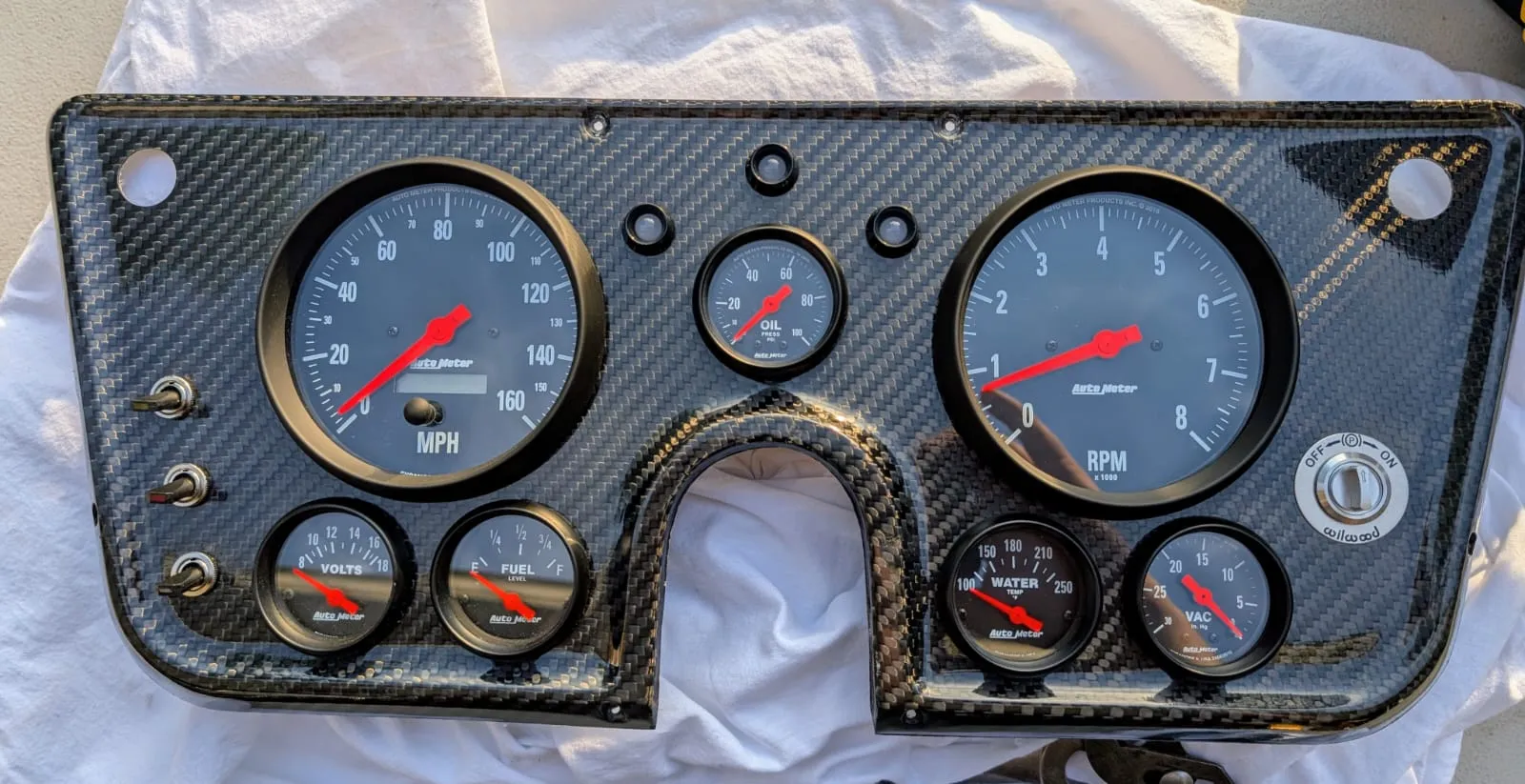

每个孔都钻成合适的尺寸，在较小的一侧略有错误，并用锉刀手工安装以保持仪表紧密。当磁带脱落时，它是光荣的。定制面板从第一天起就落入仪表板，就像它属于那里一样。

节省时间和金钱，并清晰地看到

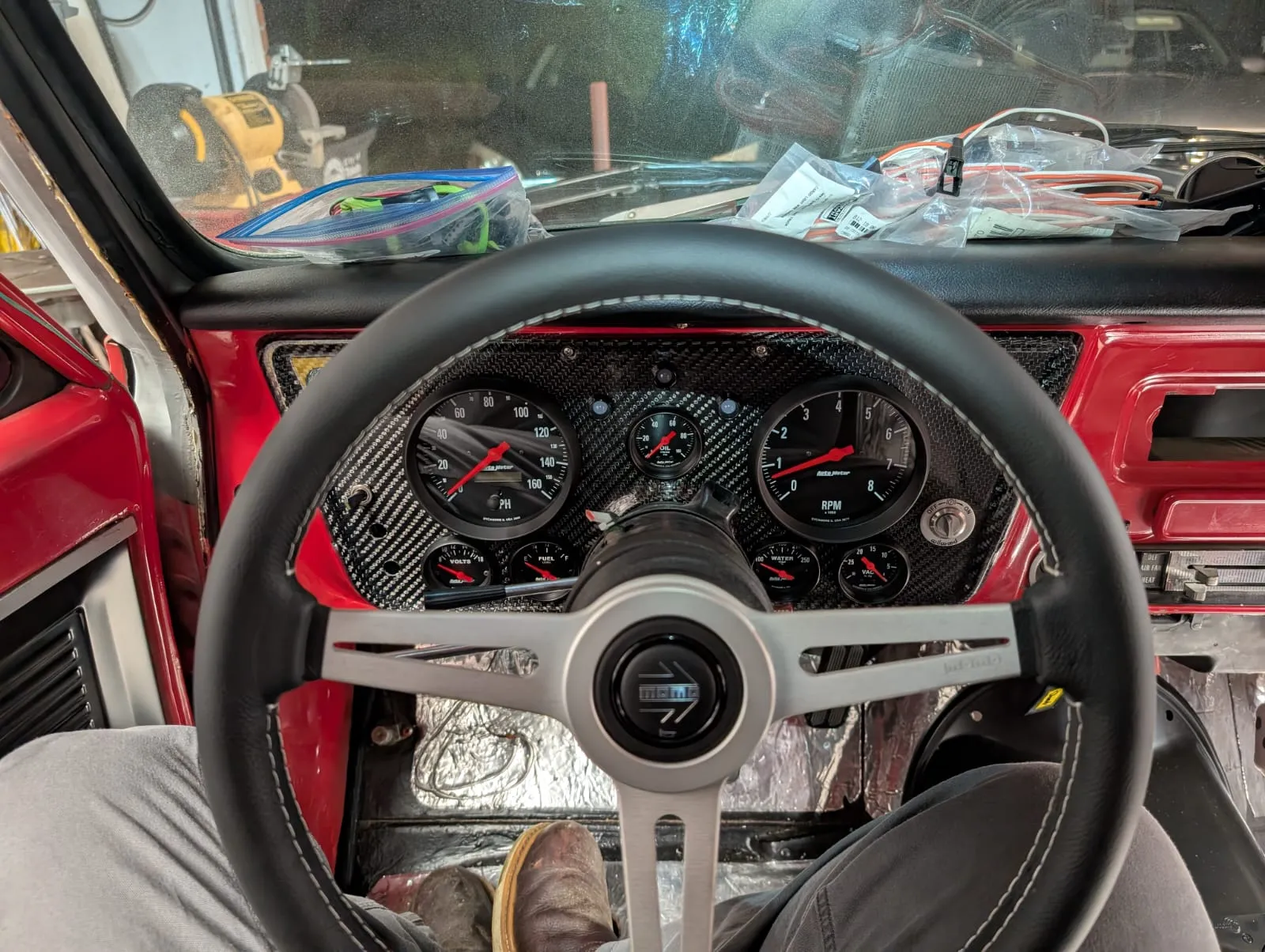

通过首先在 CAD 中进行设计工作，Matt 避免了额外的碳纤维毛坯费用和修复小错误所花费的时间。更重要的是，他最终得到了一个仪表板，让他可以清楚地看到每个仪表和开关，而无需在座位上移动;所有的微笑，没有妥协。

个人项目的专业工具

对于任何修复或改装旧车的人来说，CAD 技能可以使家庭车库项目更快、压力更小、更令人满意。
