SOLIDWORKS MBD标注应用

随着3D设计的流行，传统2D工程图的以下关键业务问题也日益凸显：

• 创建与维护成本高昂且非常耗时；
• 易于出现2D与3D不匹配情况，导致产生大量生产浪费；
• 不符合广泛采用的强制性行业标注。

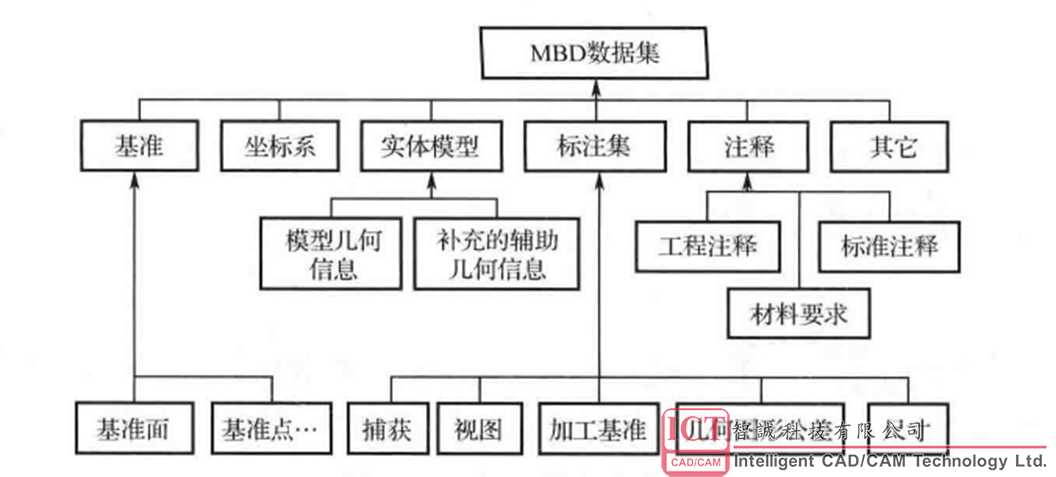

那么针对传统2D工程图的这些弊端，我们可以使用SOLIDWORKS MBD对模型直接以3D的格式定义模型的PMI信息，而不再需要单独的2D工程图文件。对比起2D工程图，MBD对于企业进行三维建模的优势在于：

1. 最大程度减少使用昂贵且耗时的2D工程图，从而简化生产；
2. 借助3D视图直观性、交互性和丰富的元属性来减少错误；
3. 帮助符合行业标准；
4. 无缝集成公司或供应链的现有流程；
5. 节省基于旧制2D工程图重新建模零件所浪费的时间。

如何使用DimXpert标注

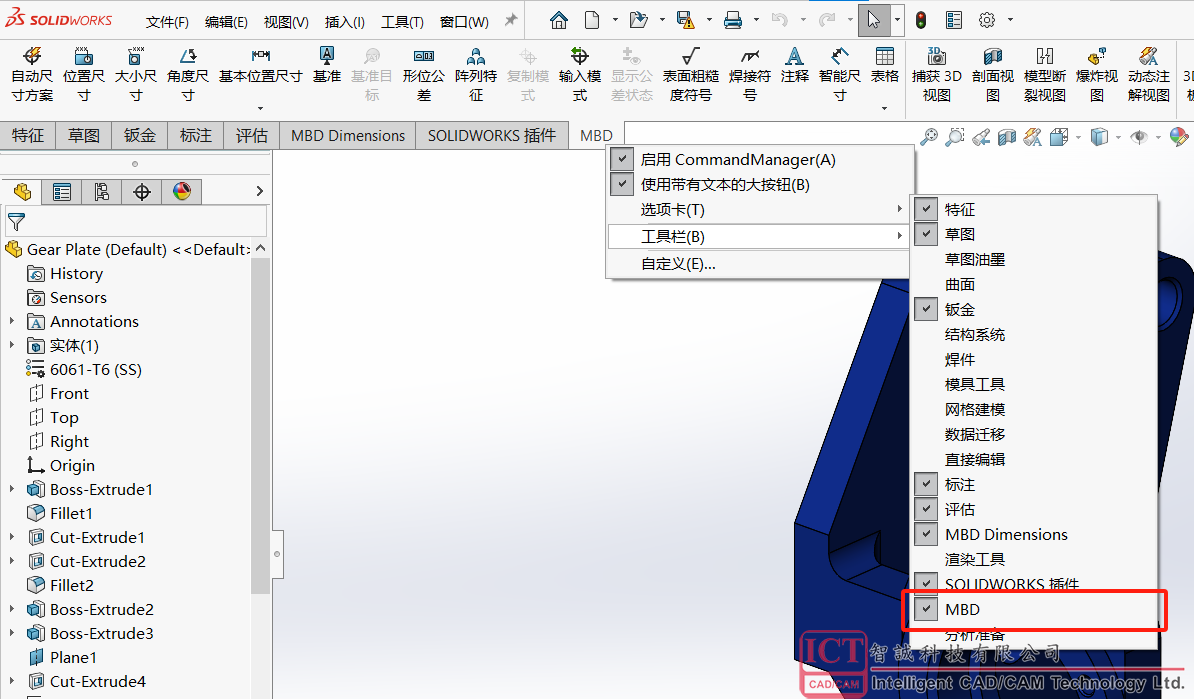

想要通过MBD对模型进行更加方便的三维帮助，首先需要在Command Manager中右键选择工具栏，启用MBD。

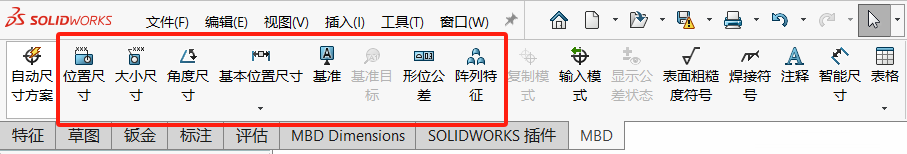

通过MBD，我们可以根据不同情况给模型添加“位置尺寸”、“大小尺寸”、“角度尺寸”、“基本位置尺寸”等标注，对于一些阵列的特征还可以使用“阵列特征”标注一次性进行标注。

但是如果对于一些需要创建标注数量比较多的模型时，一个一个标注会比较消耗时间。这个时候我们就可以使用“自动尺寸方案”，根据设定的条件来生成一系列的标注方案。

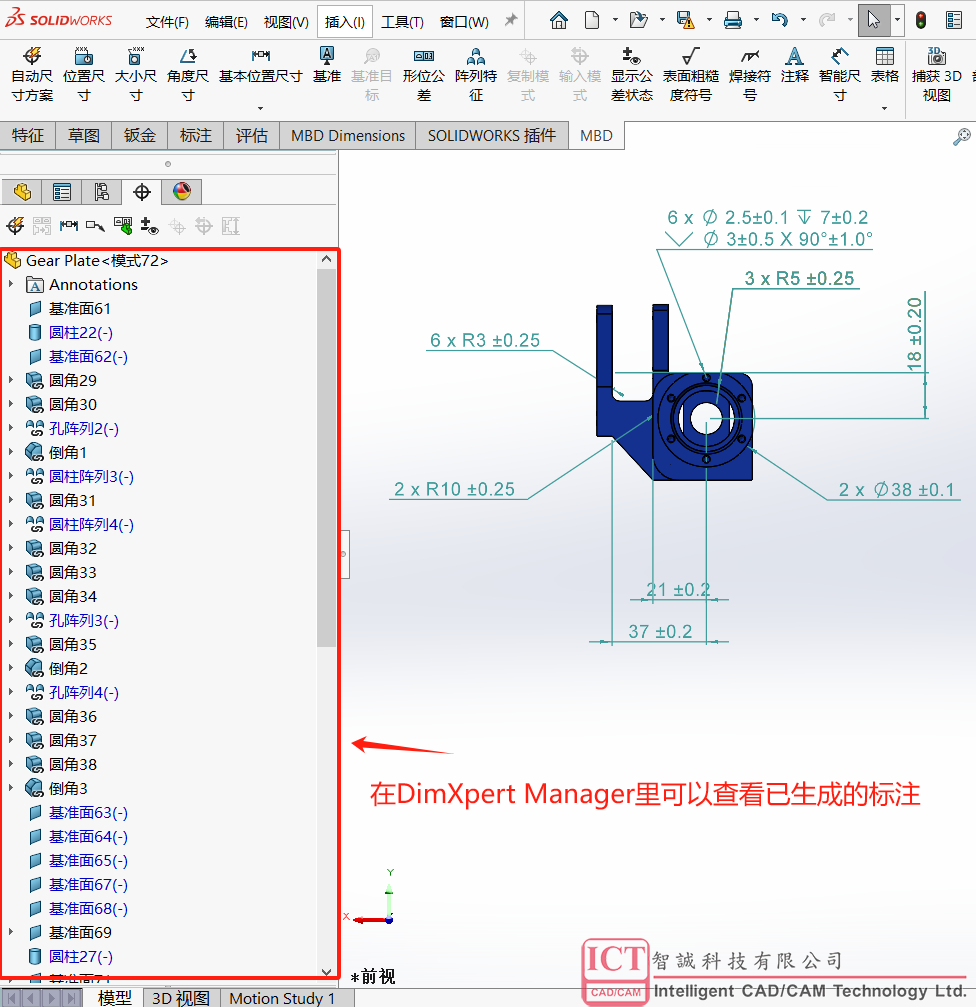

给模型添加了三维标注后，可以在DimXpert Manager里面找到所有标注，并可以对标注进行修改。

DimXpert标注需要注意的问题
MBD在很多方面都给我们的设计带来便利和效率，但是MBD也是在一个不断改进中进步的功能，所以接下来就给大家讲一个在使用MBD的时候需要注意避免的问题。

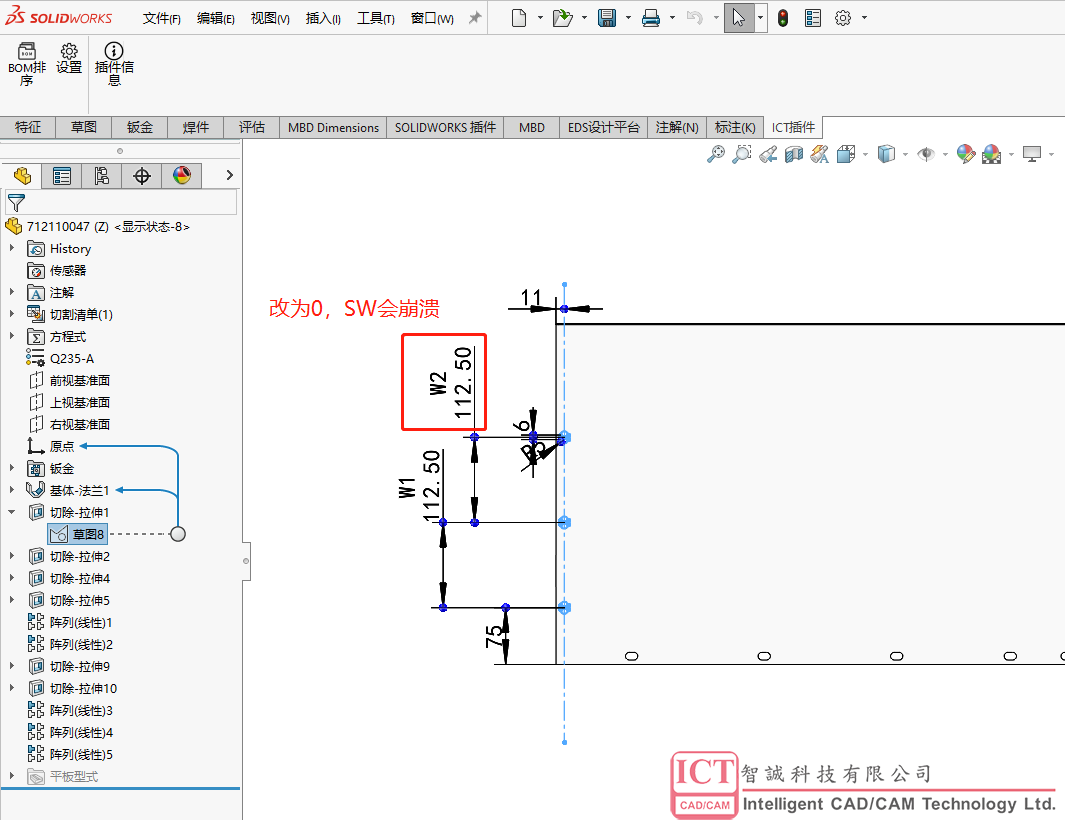

在设计建模的时候，常常会用到草图线性阵列来生成槽口特征。然后再通过MBD工具，对模型的槽口特征生成对应的DimXpert标注。在一般的情况下，这一系列的操作都是不会对我们造成影响的。但是如果这个时候，需要对槽口特征的草图进行修改，SOLIDWORKS就会出现崩溃情况。

根据一系列的测试和排查，这个问题普遍存在于SOLIDWORKS 2023 SP5及之前版本，主要造成崩溃的原因是如果对阵列特征的草图进行修改，对应的DimXpert标注中的槽口阵列标注容易失去参考导致SW崩溃的情况。
问题解决方法

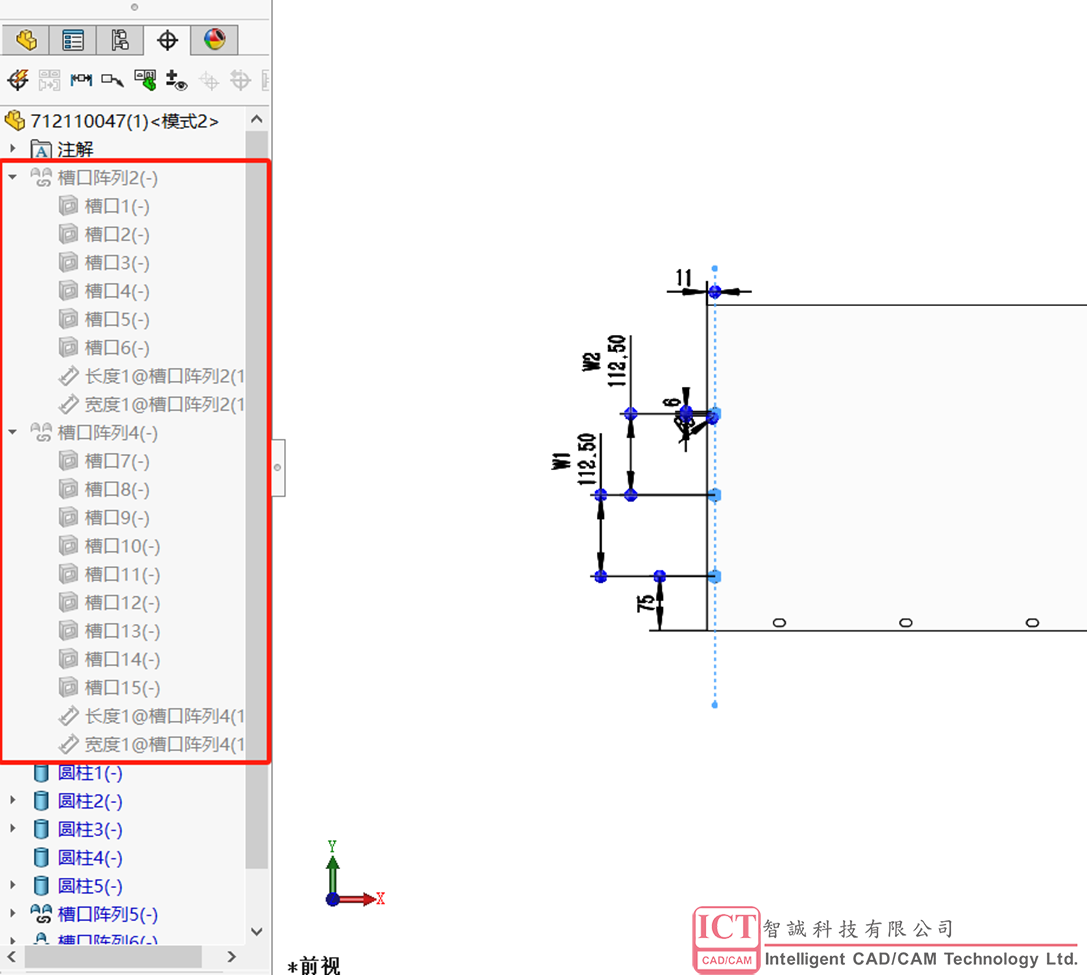

在SW2023 SP5及之前版本，可以通过压缩DimXpert Manager内草图阵列对应的槽口阵列标注后，再对草图进行修改来避免SW发生崩溃的情况。

或者，工程师们可以通过升级到SOLIDWORKS 2024SP1.0及更高版本来解决这个问题。
