SOLIDWORKS MBD与二维产品高效协作

随着3D设计的流行，SOLIDWORKS MBD对于定义模型的PMI信息方面具有较为突出的优势，但是很多企业仍保留使用二维图纸用于流水线加工以及产品交付。这个时候MBD与工程图和3D PDF之间的协作就能够很好地帮助到我们的客户。

MBD与工程图的协作

一般工作流程下，工程师先是通过SOLIDWORKS进行模型建模，通过模型生成工程图之后，对视图使用注解-智能标注给工程图添加尺寸标注信息。但是这种标注方式既麻烦又没有很好地利用到模型本身的PMI信息。但是通过MBD对模型添加的标注信息可以在对模型生成工程图时直接添加到工程图视图中，既简化了工作流程又能通过模型本身的尺寸信息减少标注时候的错漏，大大提高工作效率。具体如何操作呢，大家一起来学习下。

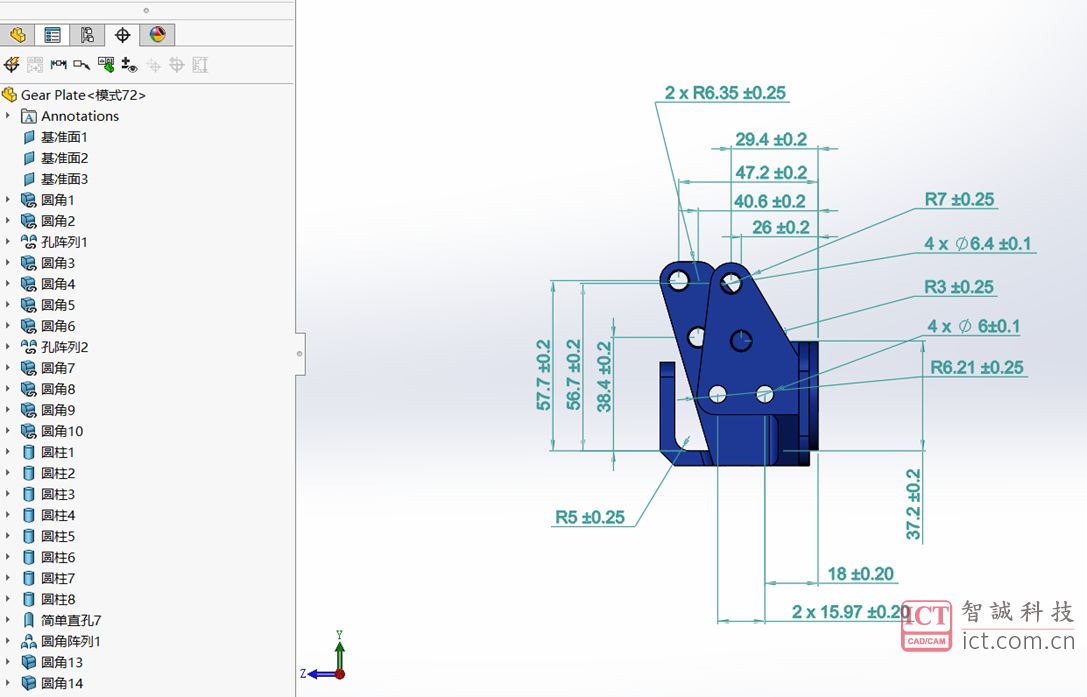

1、先在模型上通过MBD添加三维标注

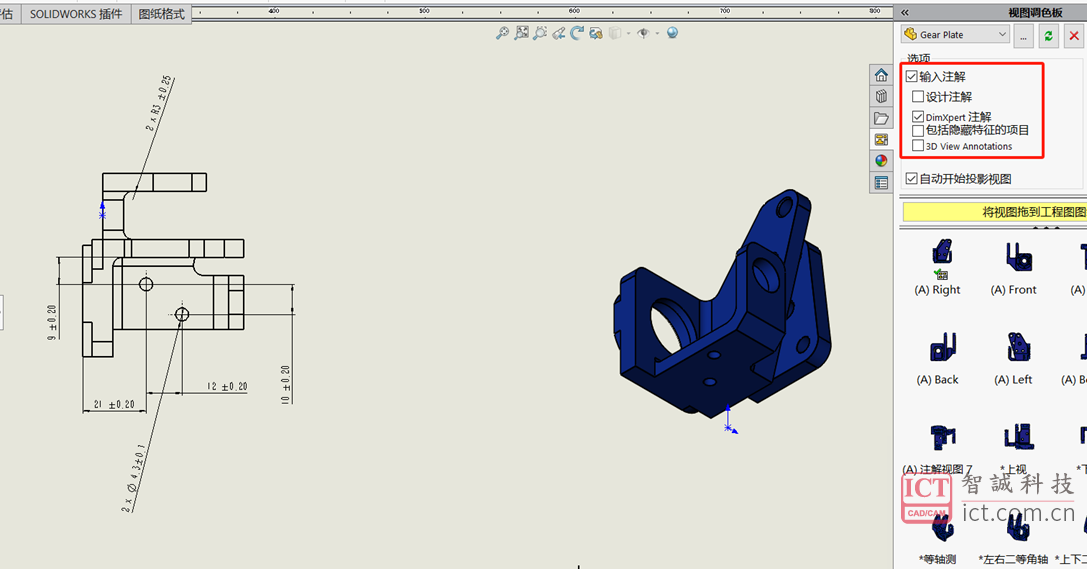

2、在模型上完成标注后，从模型生成工程图时可以在视图调色板中勾选输入注解，就可以把在模型上标注的DimXpert标注自动生成在对应的工程图视图上。

MBD与3D PDF的协作

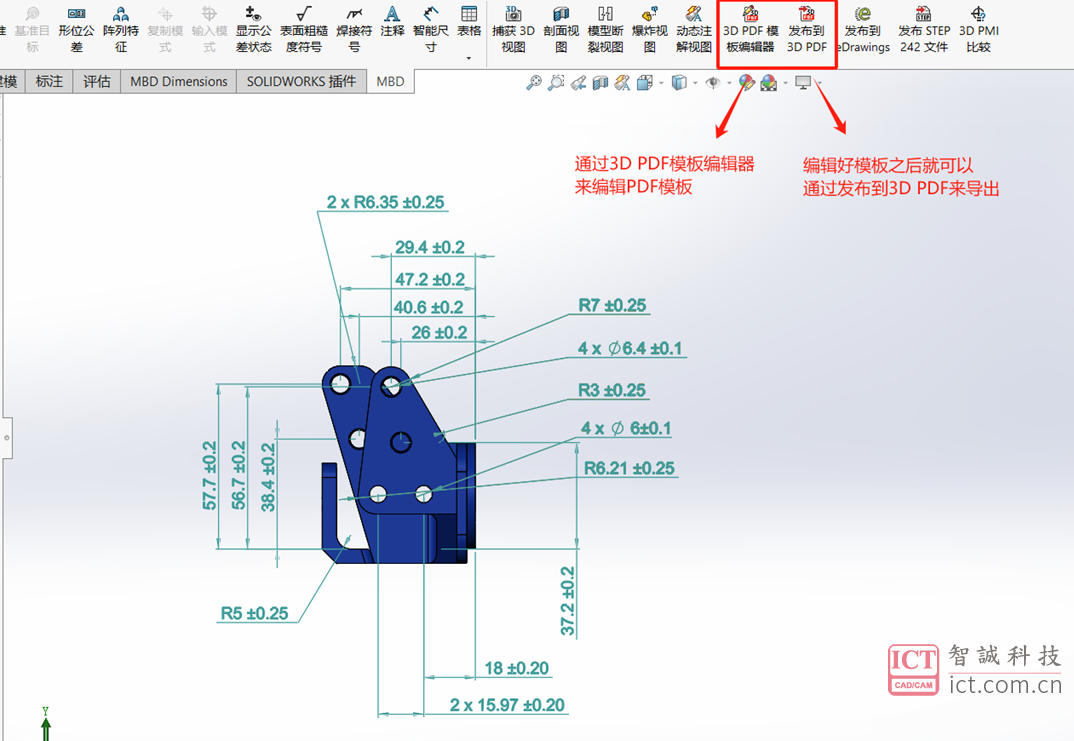

模型在通过MBD标注了DimXpert标注之后，可以通过MBD插件的内置功能来转换成PDF。

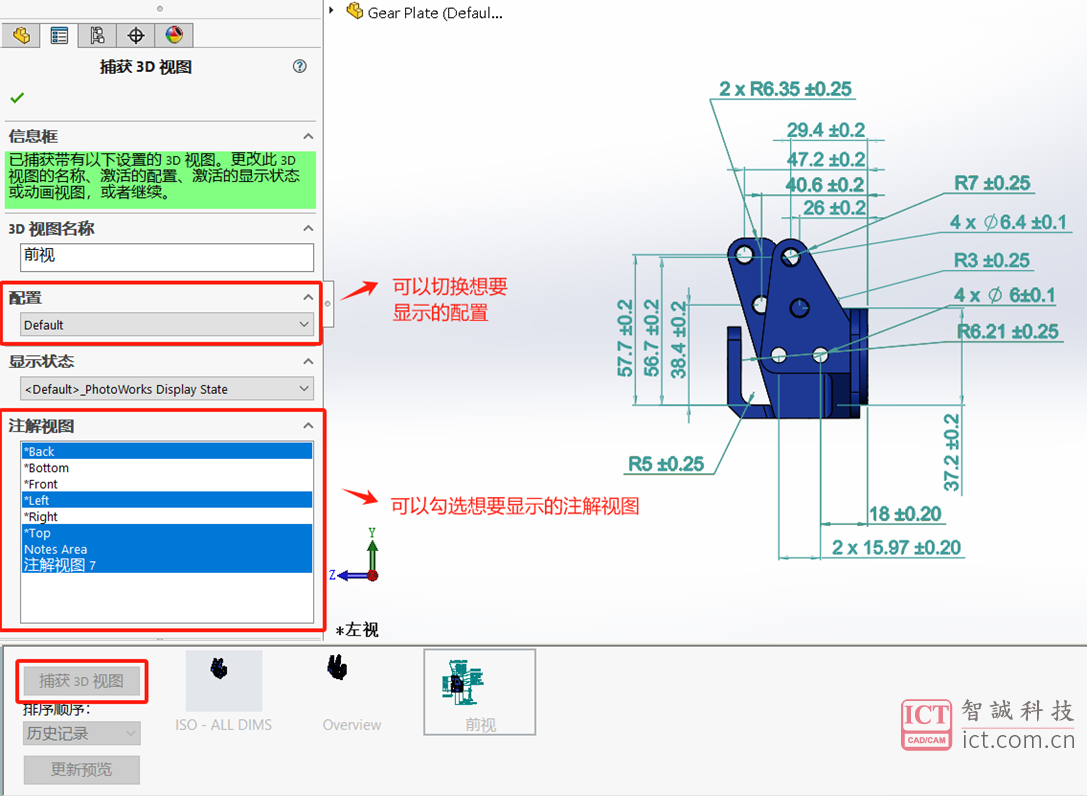

1、在导出3D PDF之前，先要给模型捕获3D视图。

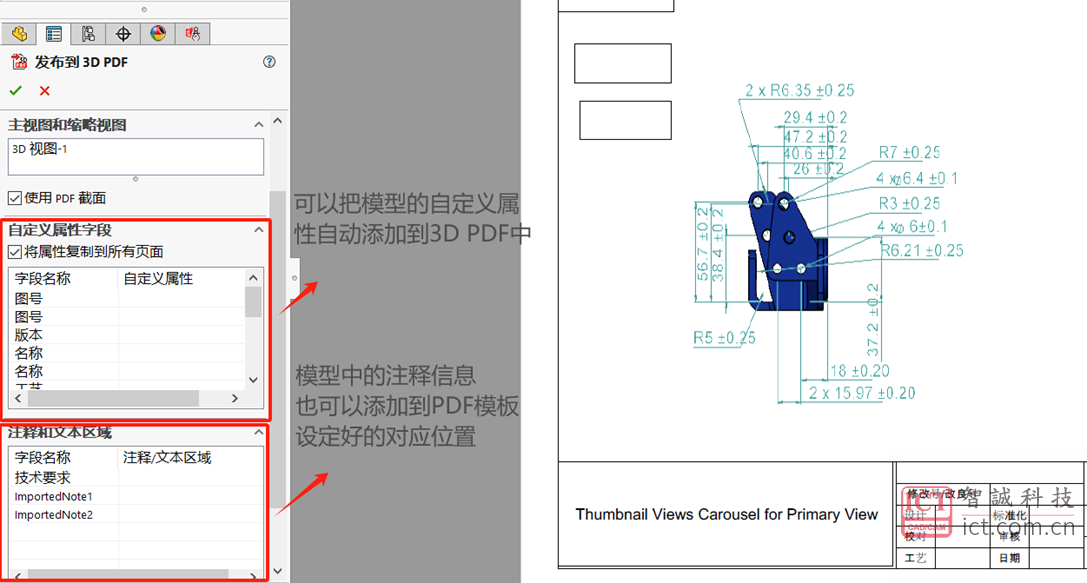

2、捕获3D视图后，点击发布到3D PDF。在发布到3D PDF界面可以编辑是否导入PDF的自定义属性、注释等。

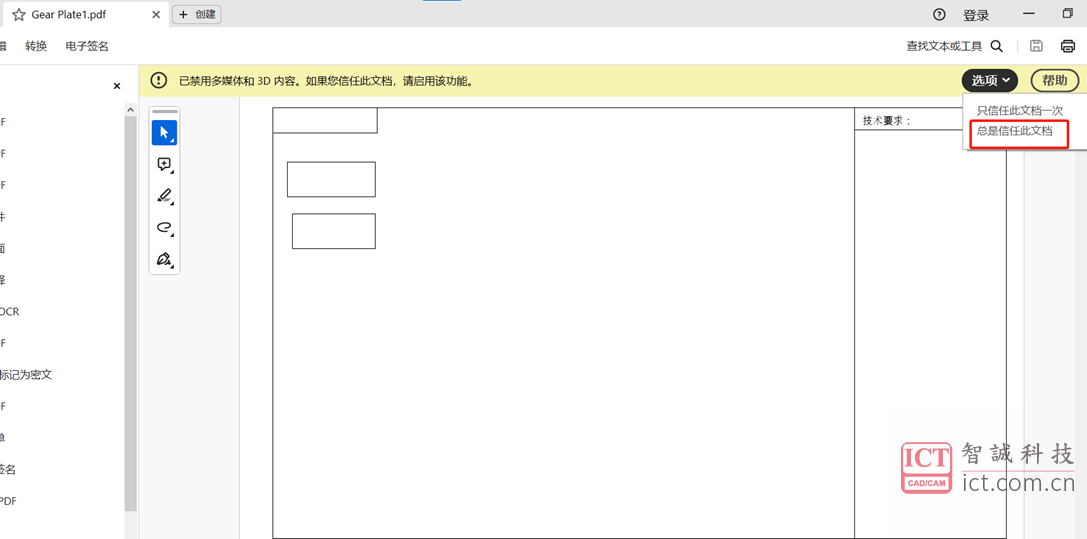

3、打开3D PDF后如果不显示模型，在选项中勾选总是信任此文档即可。

以上就是SOLIDWORKS MBD与二维产品高效协作的步骤流程。
