SOLIDWORKS MBD2023新版本 - 增强功能详解

SOLIDWORKS 2023新版本增强了许多功能，其中无图纸化的制造解决方案MBD也对应进行了加强，具体功能改进主要包括以下几点该章节包括以下主题：

SOLIDWORKS® MBD 作为单独购买的产品提供，您可将其与 SOLIDWORKS Standard、SOLIDWORKS Professional 和 SOLIDWORKS Premium 一起使用。

3D PDF 文件中的注解和尺寸

当您为装配体创建 3D PDF 时，您可以查看装配体和 3D 视图中的所有尺寸，即使在视口中也是如 此，不会丢失数据。 您可以在 3D PDF 文件中查看零部件尺寸，包括特征尺寸、参考尺寸和 DimXpert 注解。

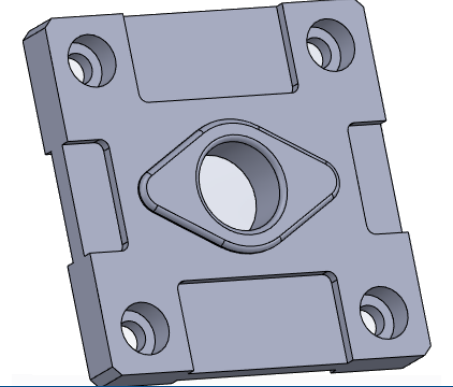

编辑基准特征

您可以在维护注解的同时在现有基准特征上添加或移除面。 您可以编辑现有基准特征的复合平面、孔和圆柱。
要编辑基准特征：
1. 在 DimXpert FeatureManager® 设计树中，右键单击基准特征，然后单击编辑特征。
2. 选择要从基准特征中添加或移除的特征。

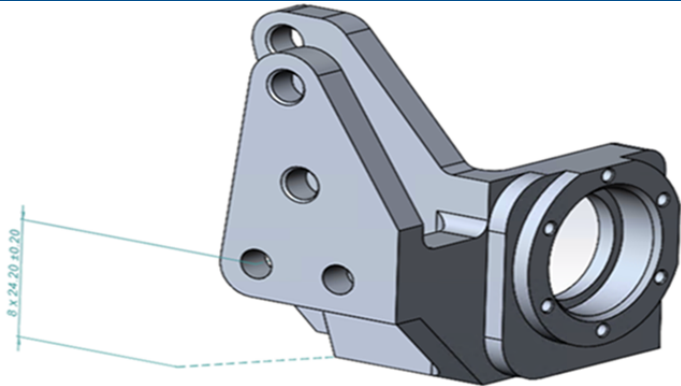

尺寸延伸线

您可以使用尺寸延伸线将尺寸连接到模型。 要显示尺寸延伸线：
1. 单击工具 > 选项 > 文档属性 > DimXpert > 显示选项。
2. 在线性尺寸下，选择将尺寸延伸线连接到模型。

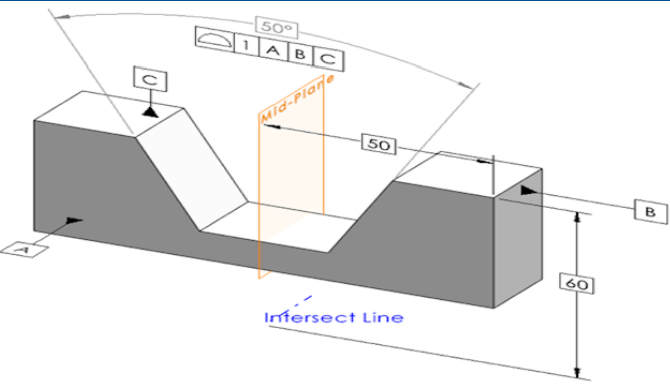

楔形

MBD 让您可创建楔形。 MBD 支持楔形特征。一个楔形具有两个带反向向量的非平行平面。
您可以：

创建楔形
要创建楔形：

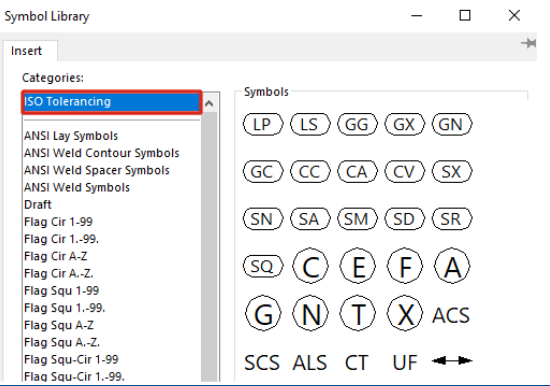

ISO 公差 - 修改符号

您可以将 ISO 14405-1:2016 基于标准的符号应用到 DimXpert 中的尺寸和公差。 您可以从 DimXpert PropertyManager 中的公差修改器部分，将符号和其他文本直接添加到 ISO 尺寸及其公差。
