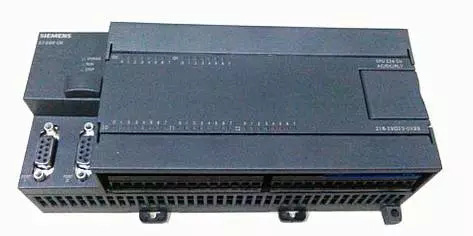

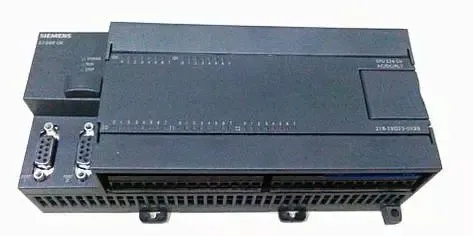

PLC(Programmable Logic Controller)可编程逻辑控制器是专门在工业环境下应用而设计的数字运算操作电子系统。
特点:性能稳定、体积小、模块组合灵活、可编程、在工控系统中较传统继电器、接触器控制系统更易修改、维护,并具有较强的可靠性。

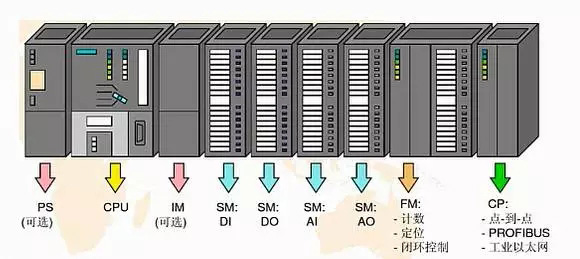

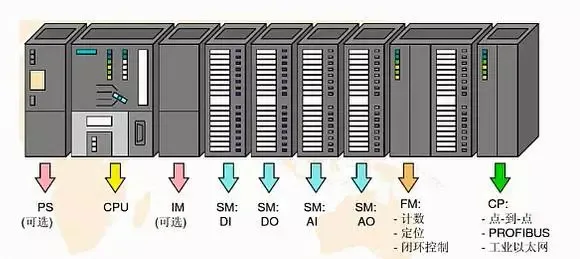

PLC基本结构
电源:用于将交流电转换成PLC内部所需的直流电。
中央处理单元(CPU):PLC控制中枢,决定PLC性能。
存储器:存放系统程序、用户程序、螺机变量和其它一些信息。
输入单元:接收主令元件、检测元件传来的信号。
输出单元:把PLC的输出信号传送给被控设备。
PLC用户程序
编程
常用的PLC编程语言主要有五种,梯形图语言、指令表语言、功能模块图语言、顺序功能流程图语言、结构化文本语言。

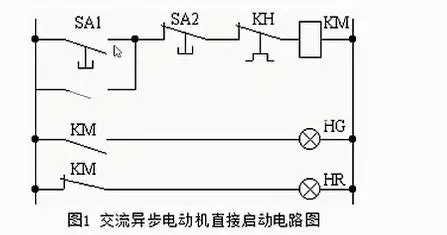

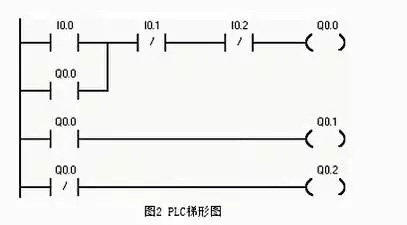

其中梯形图语言与继电器线路类似,因此是当前最常用的编程语言。
SOLIDWORKS Electrical中暂不能进行PLC编程,目前支持PLC I/O输入输出设计、图形生成及数据统计。

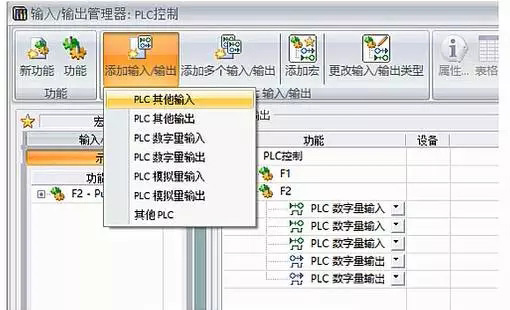

PLC输入输出设计
数字量:数字量是离散的,比如接通和断开,一般用0和1来形容这两种状态。
模拟量:模拟量是连续信号,比如压力、流量、液位等。
PLC图形定义及生成

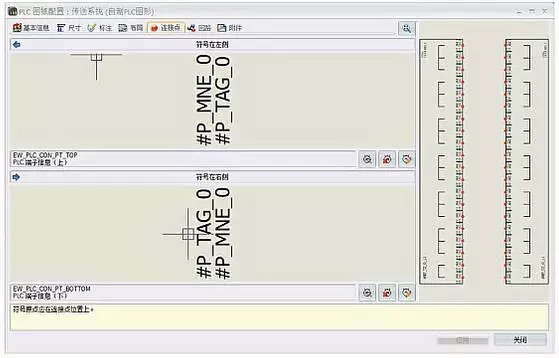

PLC图形定义:软件提供PLC基本的图形配置,用户也可以在“PLC图形配置”中根据自身需要自定义PLC图形配置,以便后期PLC图形直接生成。

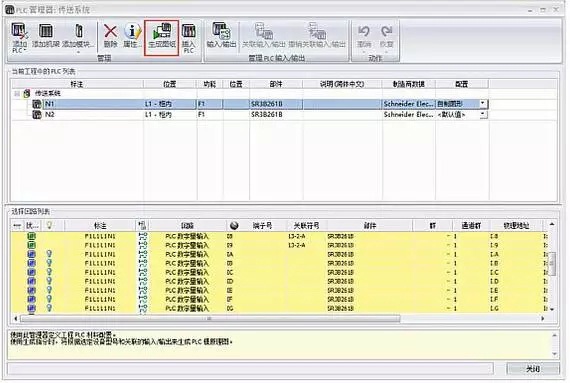

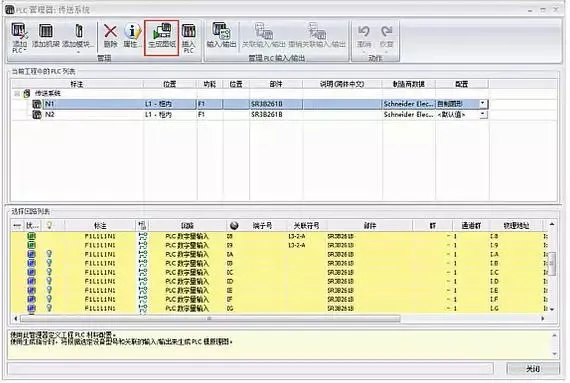

直接生成PLC图纸:将PLC输入输出关联好后,可以直接生成PLC图纸,保存至项目管理文件集中。
PLC回路宏的使用

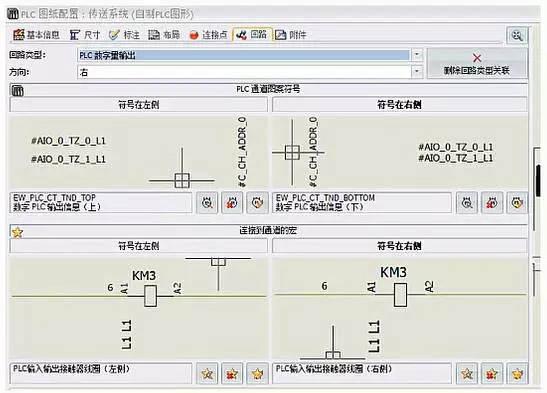

图形配置中定义宏
在PLC图形配置中可以为不同的输入类型定义宏回路,方便绘制图形时直接生成PLC的输入输出回路。
