SOLIDWORKS Electrical使用技巧:如何把PLC的I/O标注作为电线编号

日期:2024-07-04 发布者: 小编 浏览次数:

通常在电气设计过程中,凡是涉及到PLC的图纸,一般情况下会使用PLC的信号标注作为PLC连接线的线标。在CAD绘图的时候,使用手动添加相应的电线标注,这样人为的

通常在电气设计过程中,凡是涉及到PLC的图纸,一般情况下会使用PLC的信号标注作为PLC连接线的线标。在CAD绘图的时候,使用手动添加相应的电线标注,这样人为的操作不仅工作量大,而且容易出错。从SOLIDWORKS Electrical 2017 SP0开始,软件新增数据延伸功能,用户可以快速把PLC的I/O标注或者端子标注应用到电线标号中。本文将介绍SOLIDWORKS Electrical如何把PLC的I/O标注作为电线标号使用。

1. 操作步骤

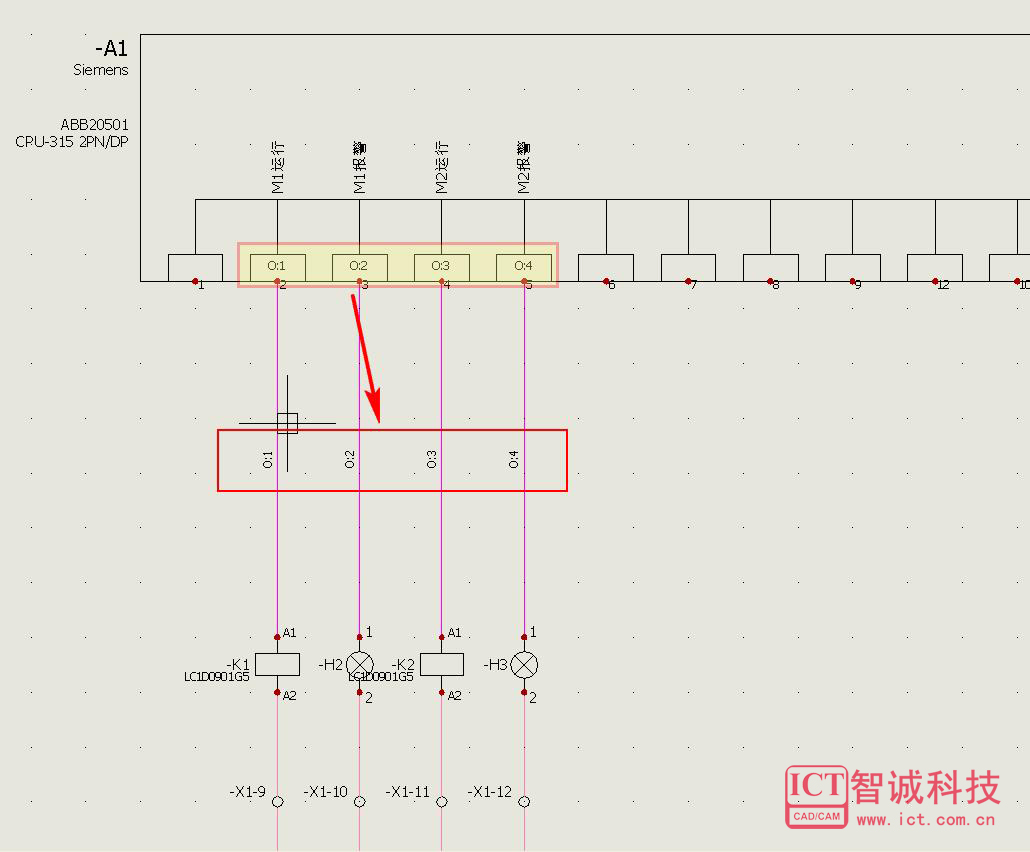

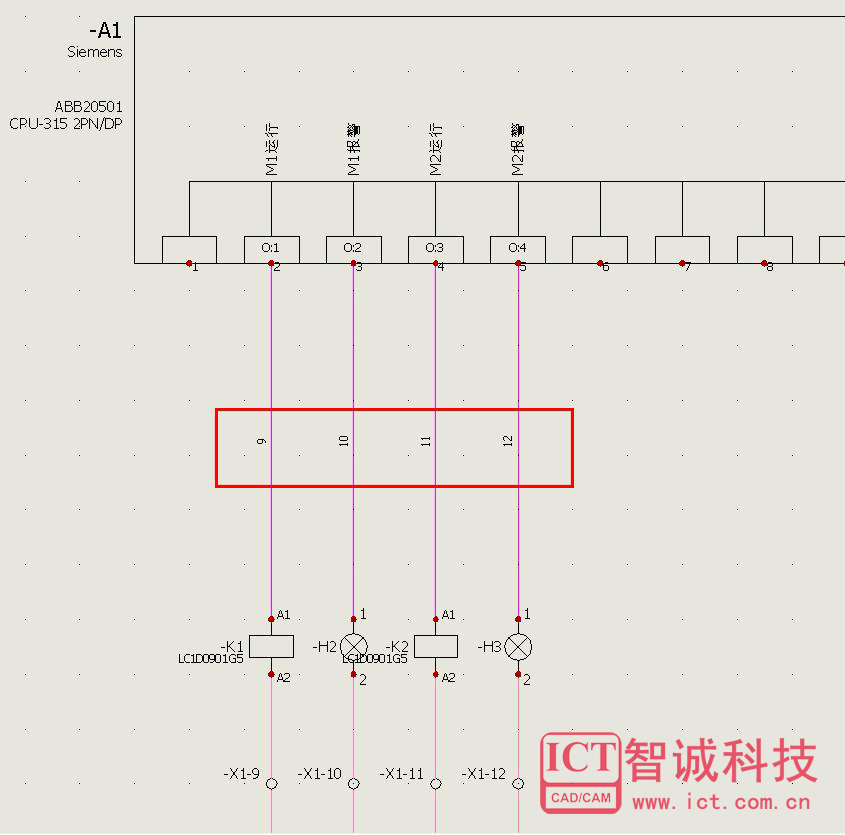

在完成工程设计以及电线编号后,把连接PLC的电线编号变成I/O助记

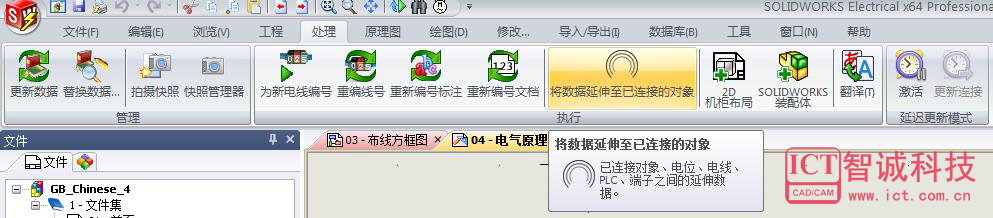

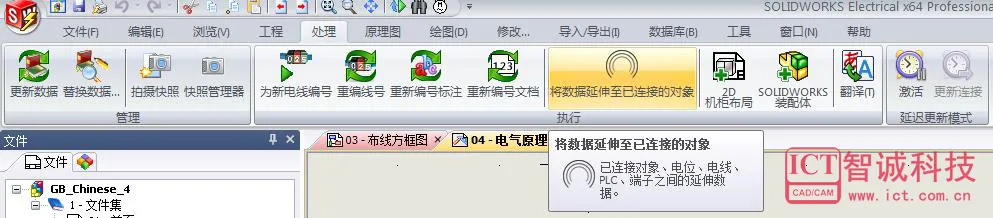

单击【处理】>【将数据延伸至已连接的对象】

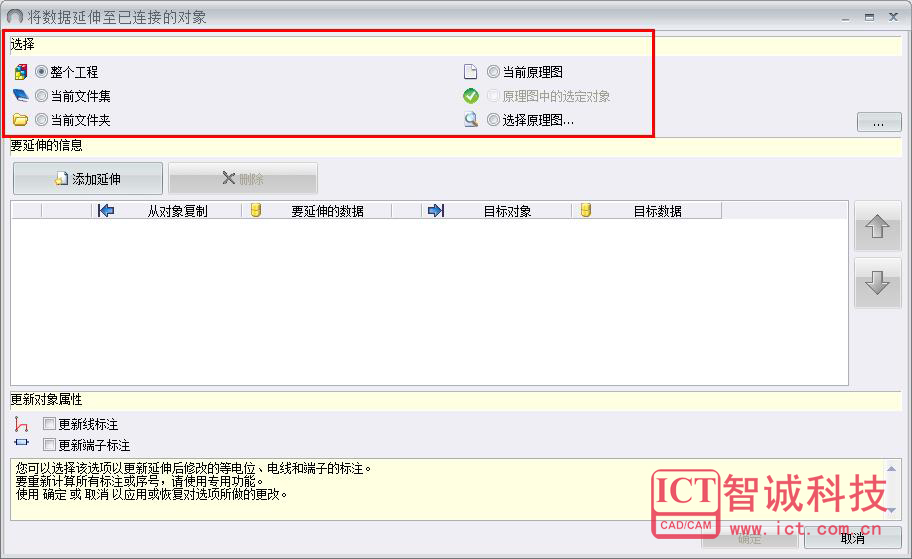

选择数据延伸的数据范围

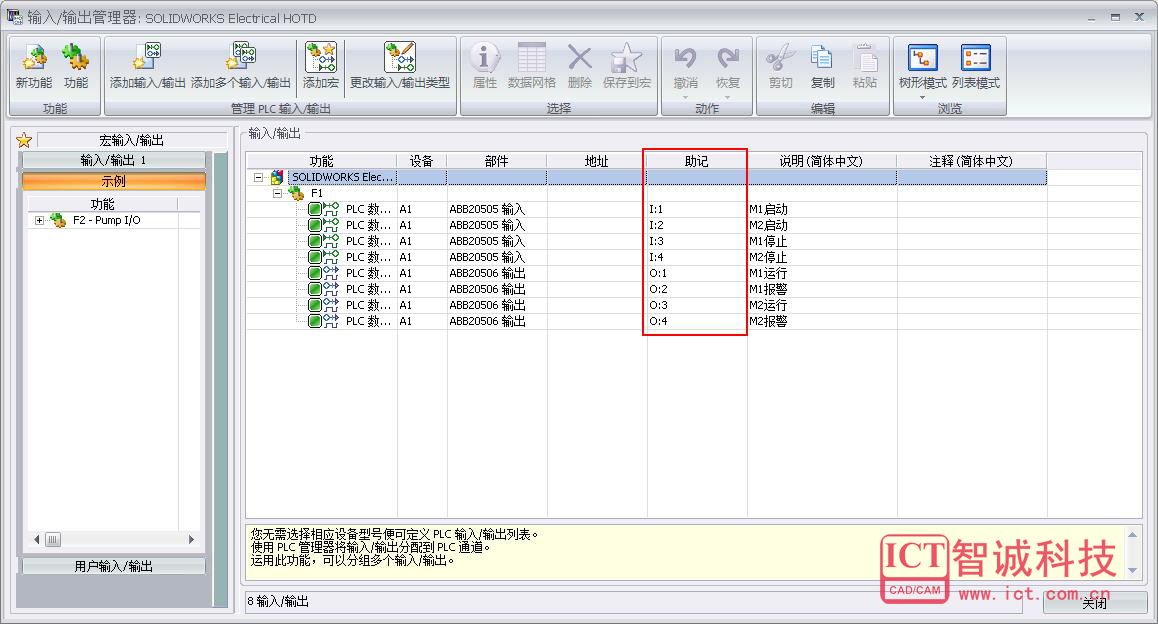

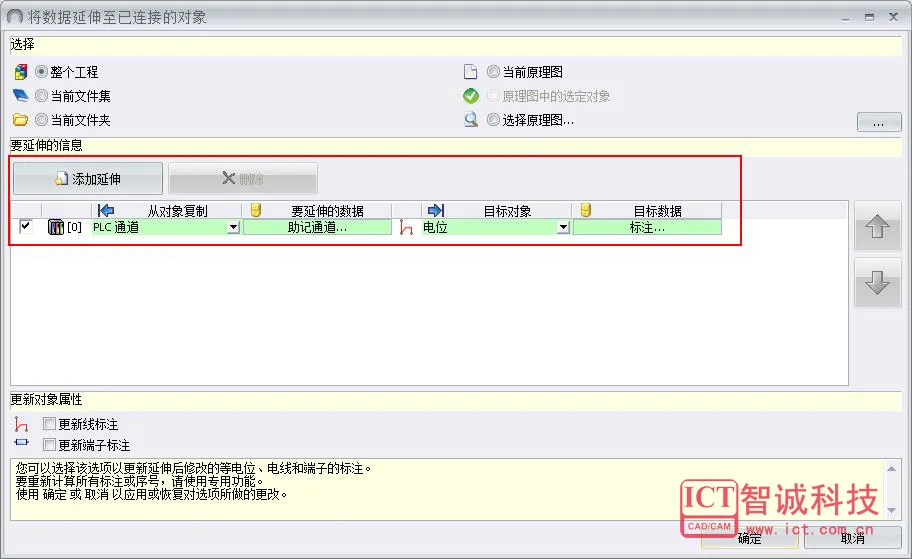

添加需要延伸的信息,在这里我们需要把PLC的助记通道作为延伸的对象

点击“确定”,电线编号的数据延伸处理完成

2. 总结优点
这样的方法可以帮助企业实现:批量配置特殊标注编号、图纸标准化

参考内容:SOLIDWORKS Electrical帮助
