SOLIDWORKS2018 新功能抢先看之SOLIDWORKS Electrical

SOLIDWORKS® Electrical 2018已经正式发布了，在新版本中将为我们带来哪些新功能新体验呢？跟着我们来看一下：

一、SOLIDWORKS Electrical2018新功能：

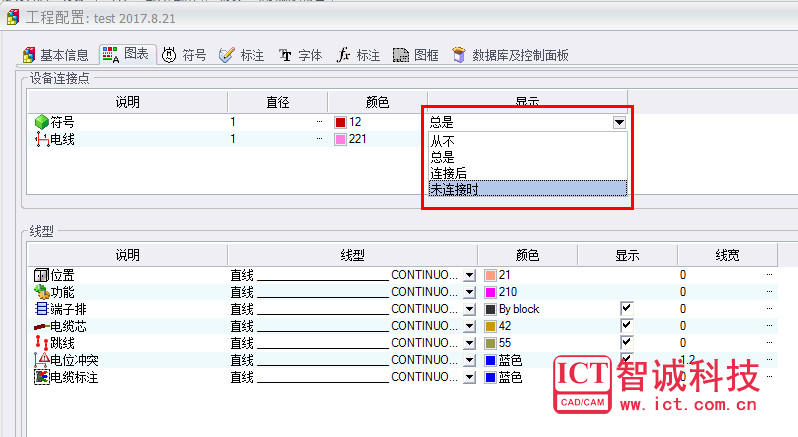

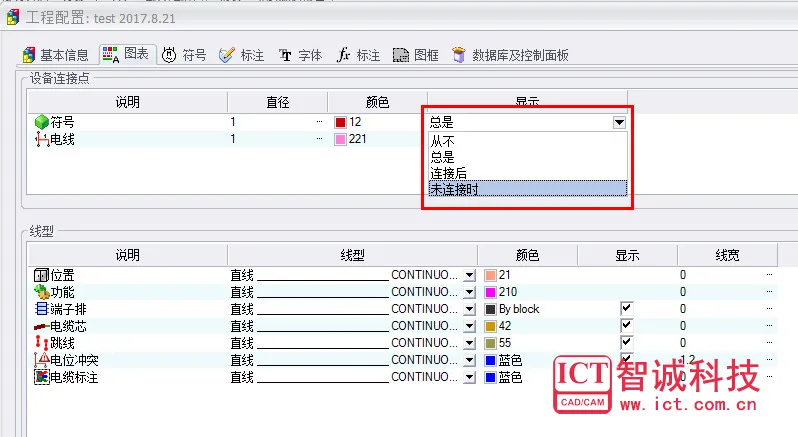

1、符号连接点显示

新增符号连接点显示状态选择

图1

• · 总是：显示符号连接点

• · 从不：不显示符号连接点

• · 连接后：符号与电线连接后，显示符号连接点

• · 未连接时：未与电线连接时，显示符号连接点

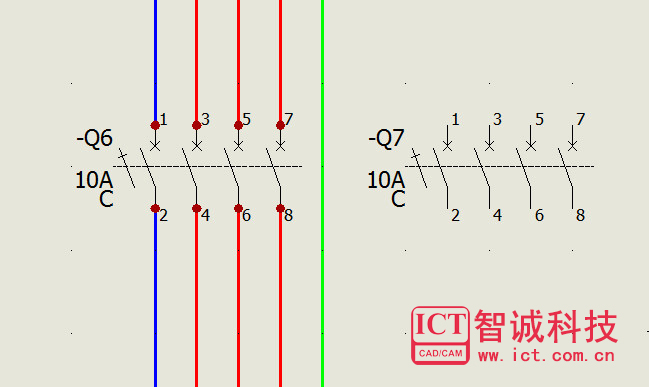

当把显示状态修改为“连接后”，如图2所示

图2

2、全局图纸样式管理

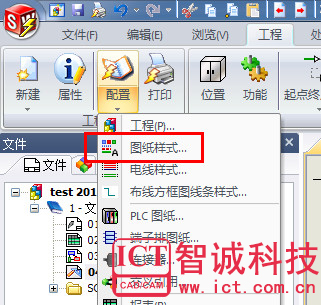

您可以定义全局的图纸样式并将其应用到项目中，这些设置可以确保没有文档具有相同的特性以实现一致性，无需手动更新。

图3

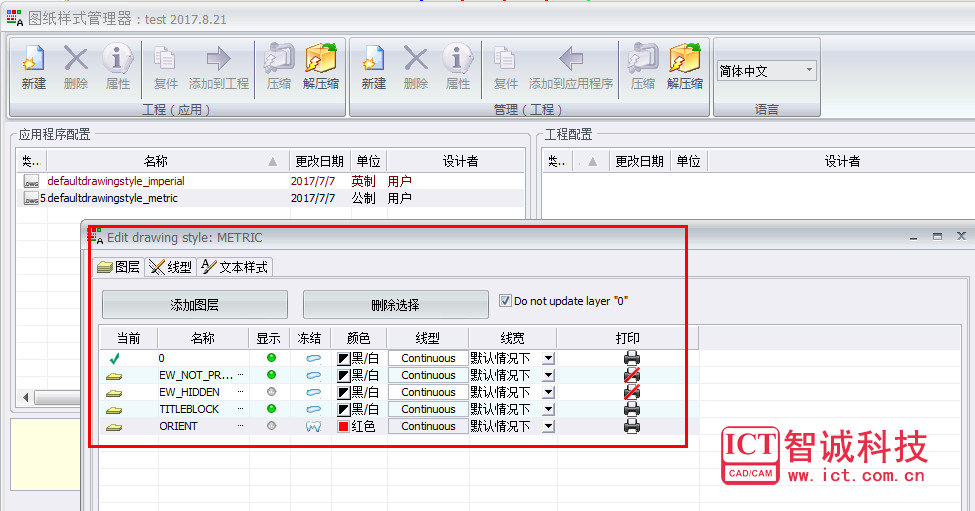

图纸样式设置被保存在用于不同图纸样式的模板文件中。

图4

3、多层端子

您可以独立标注多层端子的每一层并为重新编号

图5

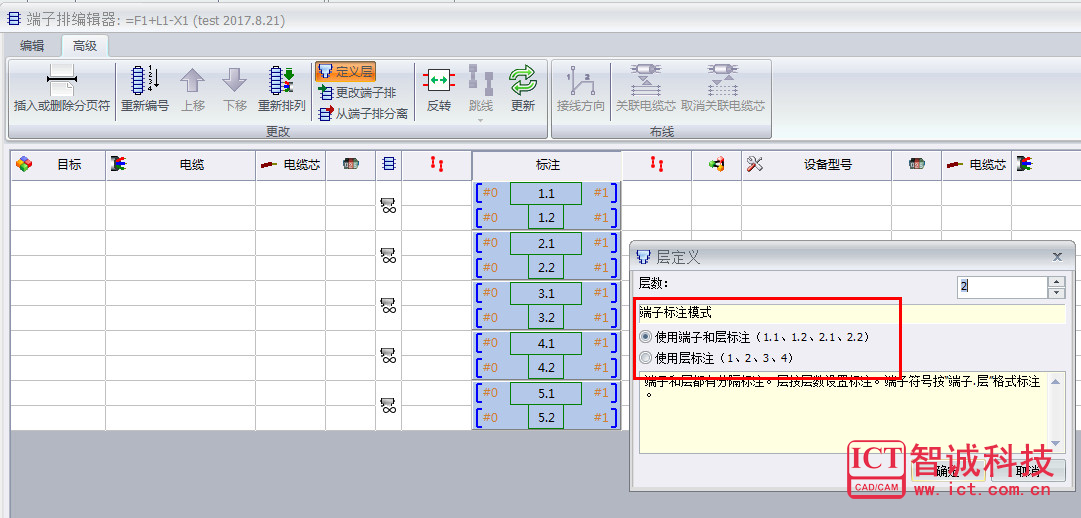

• · 多层端子层定义对话框

可设置

• · 使用端子和层标注（1.1、1.2、2.1、2.2） 应用terminalmark.levelmark 编号格式。

• · 使用层标记（1、2、3、4） 将独特的标记应用到多层端子的每一层。

图6

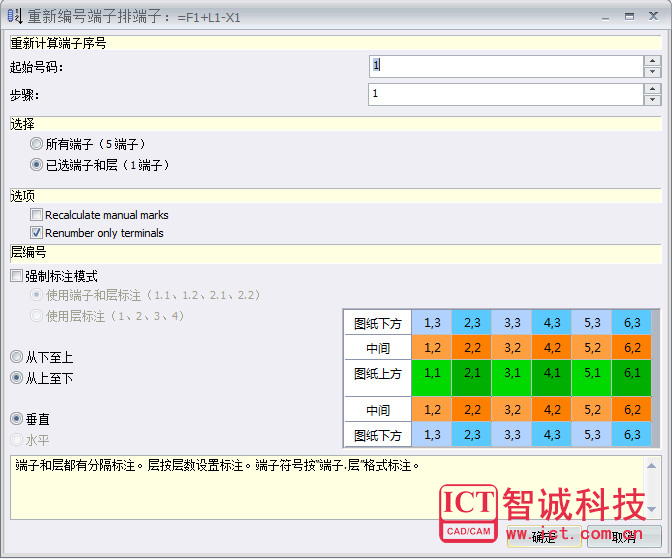

• · 重新编号端子排端子对话框

可设置

• · 从上至下或者从下至上

• · 垂直或者水平

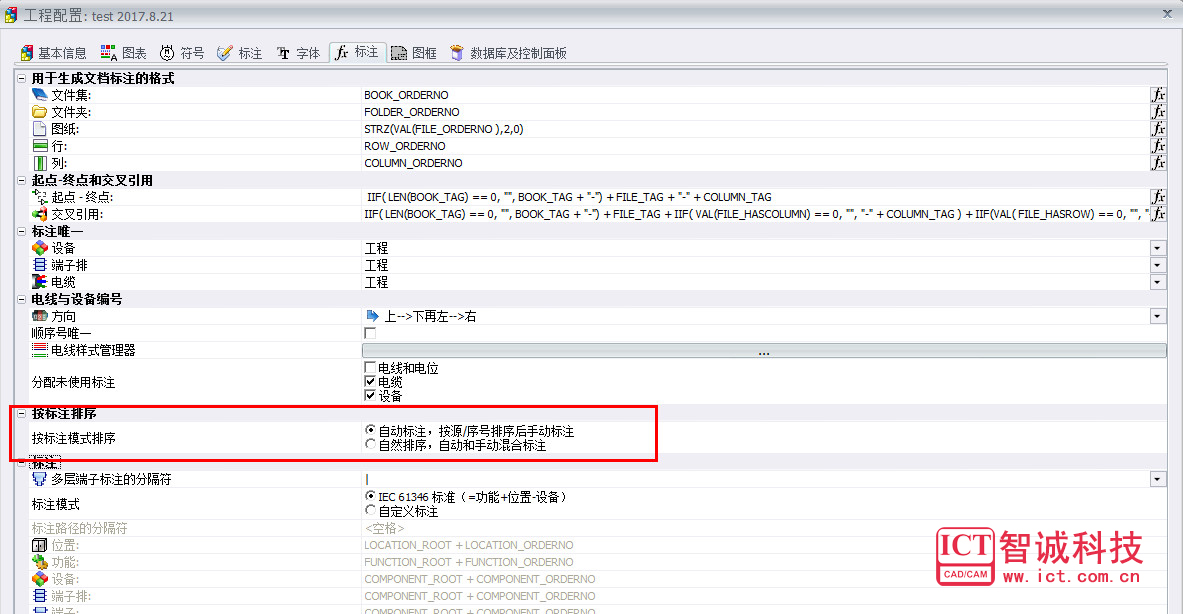

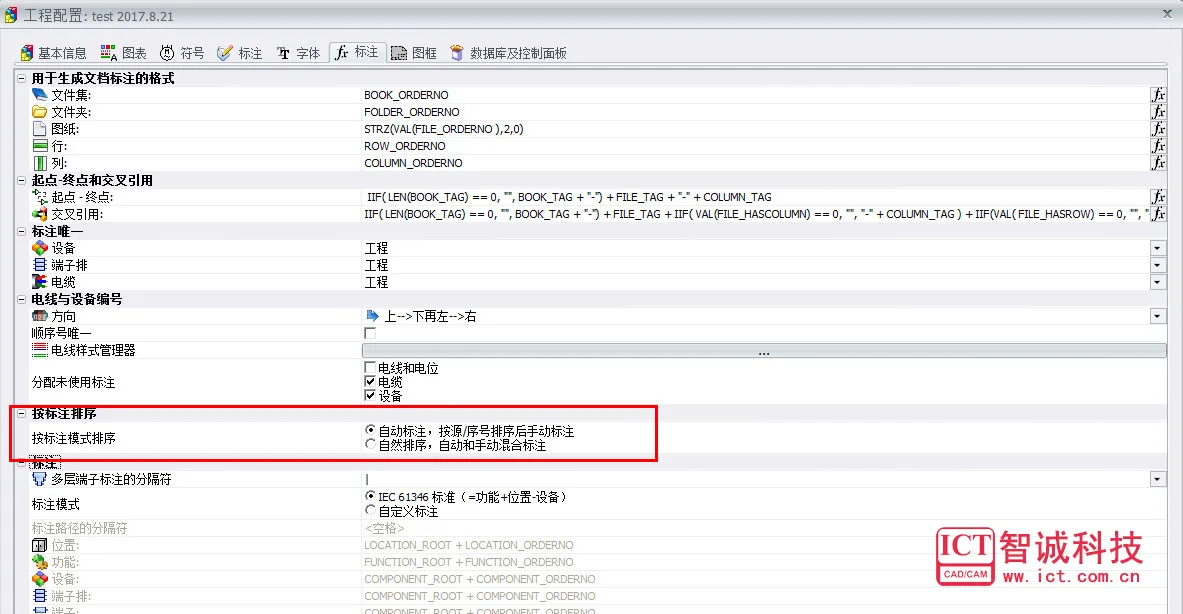

4、标注的排序选项

在工程配置中，标注可根据手动、自动标注的类型进行分类排序

     图7

• · 自动标注，按源/序号排序后，在手动标注排序

• · 自然排序，自动和手动混合标注



  5、电气设备向导与Routing Library Manager集成

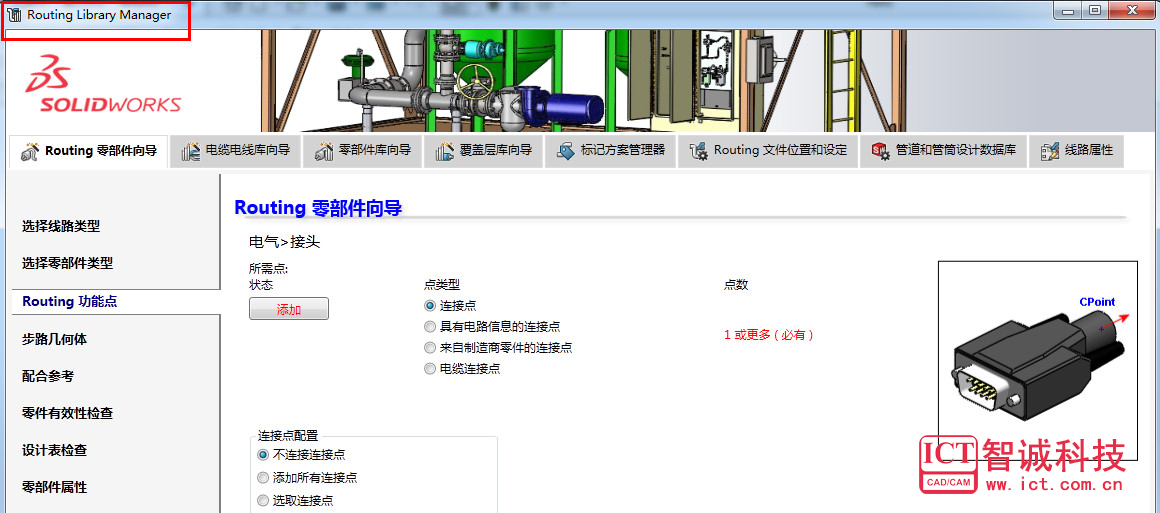

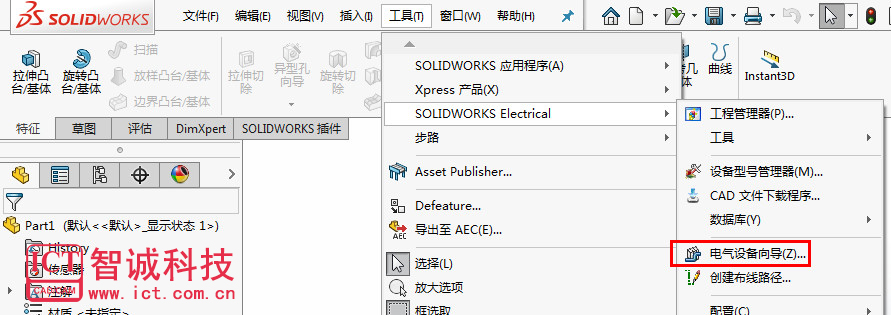

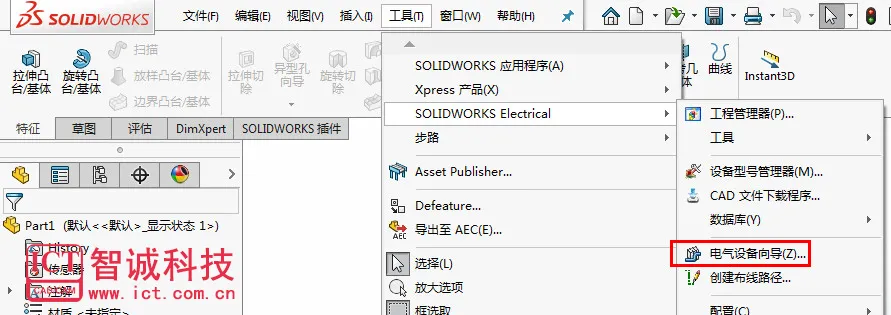

在3D模型中点击电气设备向导，将跳转到SOLIDWORKS Routing Library Manager中

图8

     图9

• · 在Routing Library Manager中保留routing零部件向导的功能，合并电气设备向导，可使用更多功能为零部件添加不同电气属性

6、分类管理器

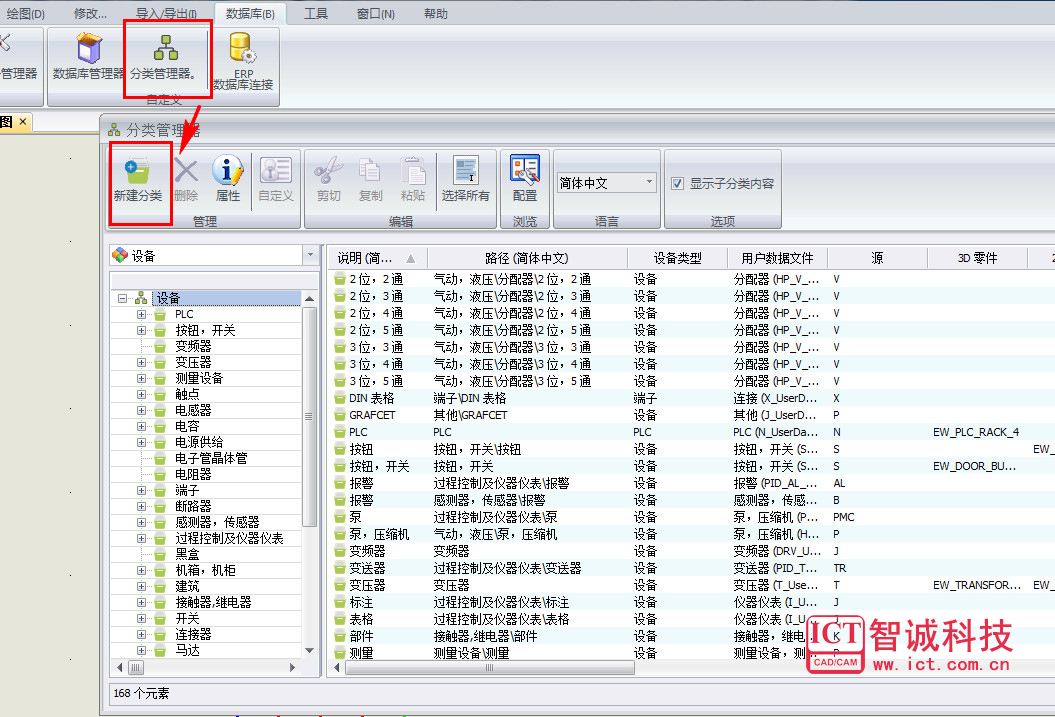

在2018中开放分类管理器功能，可以自定义添加新的分类，目前不支持删除系统自带分类

     图10

可自定义添加新分类，包括子分类

     图11

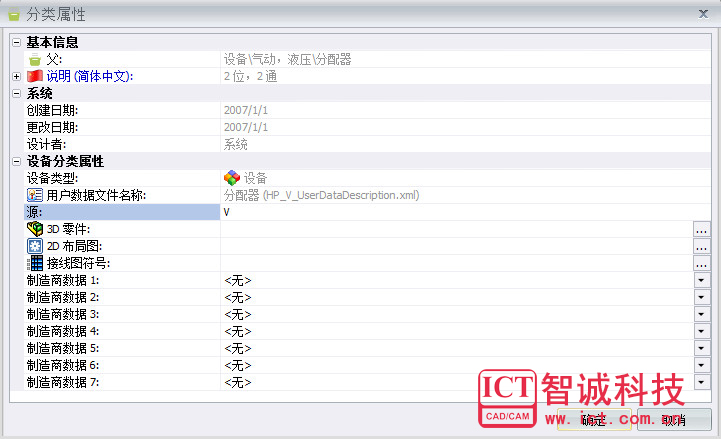

• · 可修改分类说明以及源标注

• · 可添加关联符号及模型

7、端子排

图12

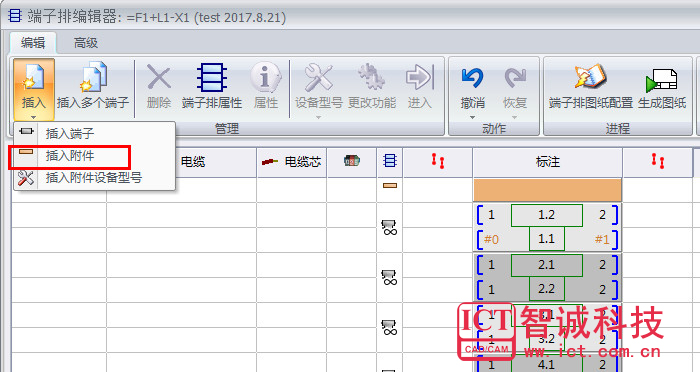

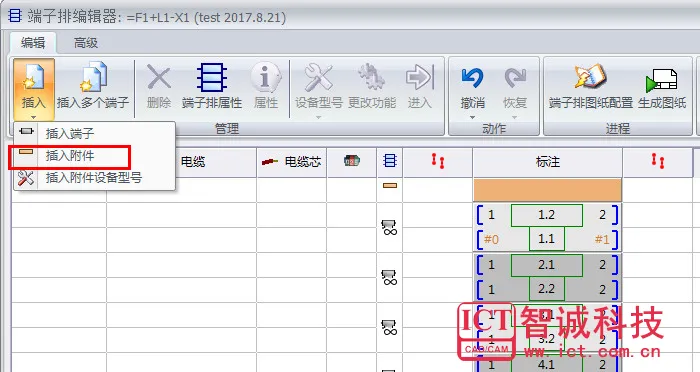

• · 可添加端子配件（如端子隔板）

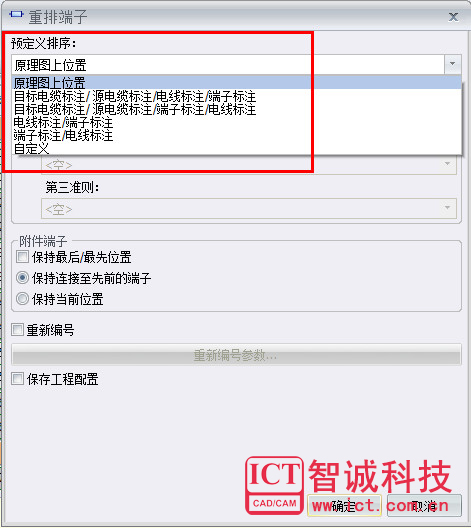

添加预定义端子排序类型，可选择不同的排序条件进行排序

图13

• · 原理图上位置

• · 目标电缆标注/源电缆标注/电线标注/端子标注

• · 目标电缆标注/源电缆标注/端子标注/ 电线标注

• · 电线标注/端子标注

• · 端子标注/电线标注

• · 自定义

二、SOLIDWORKS Electrical2018 增强功能：

有关这些增强功能的更多信息，请参阅 SOLIDWORKS Electrical 帮助

• · 设备型号属性中，可添加datasheet作为参考文件

• · 电线样式管理器，可全局显示或者隐藏所有电线的电线标注、电线标签、电位标注和电位标签

• · 添加工程自定义标注样式，符号或者标题使用相同的样式格式，无需手动执行更新

软件记录每个项目最后打开的文件，当重新打开项目时，将提示是否打开该文件
