SOLIDWORKS Electrical使用技巧：宏的编辑与应用

在工程设计中，数据重用的问题一直困扰着很多设计工程师，大量的数据得不到有效的管理，导致无法在其他设计中重用这些数据，而一般的数据重用方式则是使用复制/粘贴的方式进行重复使用。SOLIDWORKS Electrical宏的功能让工程设计更加快速，提高数据重用率；把常用的标准电路以宏的方式保存，统一设计的标准，提高工程设计质量 。

一、宏的编辑

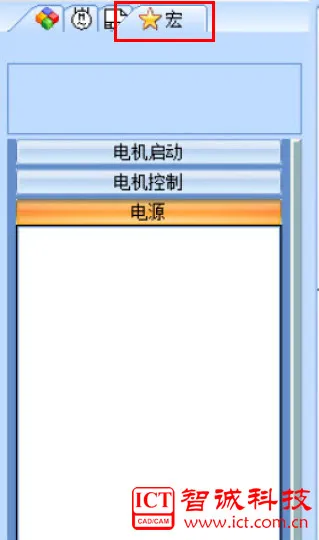

1、新建宏时，打开包含宏组成部分的图纸，在侧边控制栏中，选择“宏”工具栏，如图1所示

图1

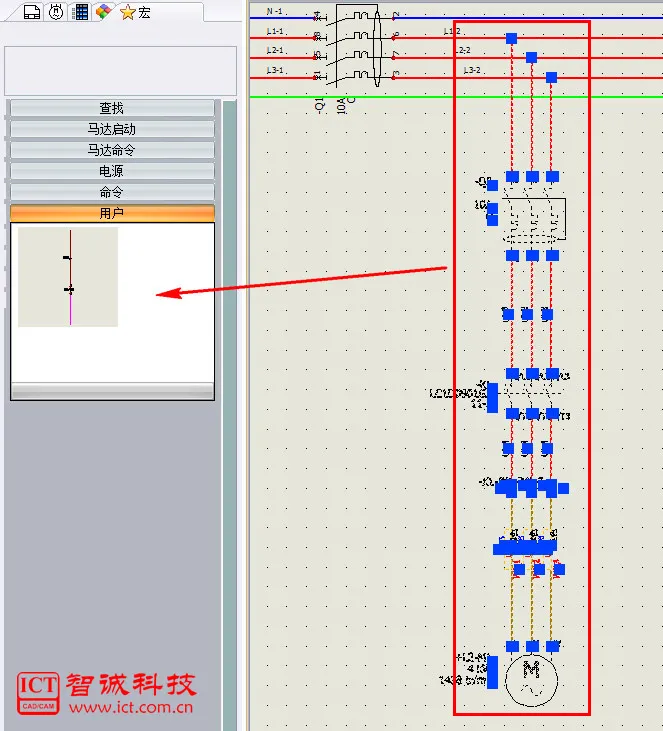

2、选择标准的电路或者在设计中通用的电路，使用鼠标拖入左侧宏工具栏中，如图2所示

在这里需要注意的是，如果当前回路中的符号已做选型，则创建的宏回路中的符号则带有选型信息，使用这个宏时也会同时添加选型信息的。（本文中的回路符号已做选型）

图2

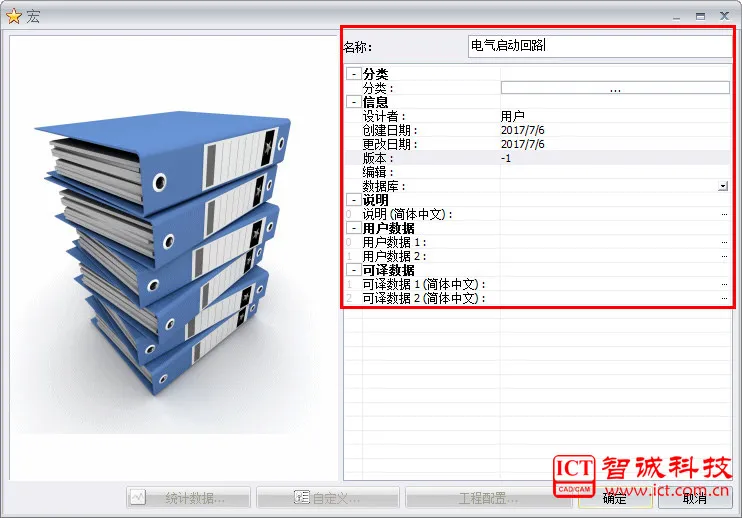

3、弹出宏信息窗口，输入宏的名称及其他说明信息，如图3所示

图3

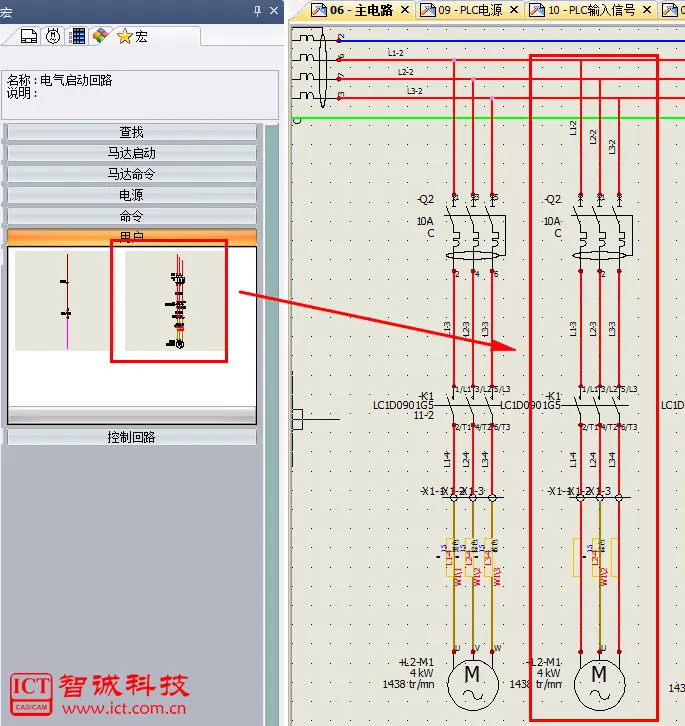

4、已保存为宏，如图4所示

图4

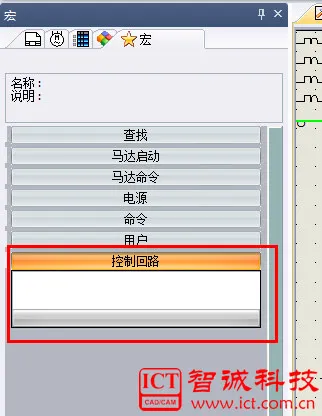

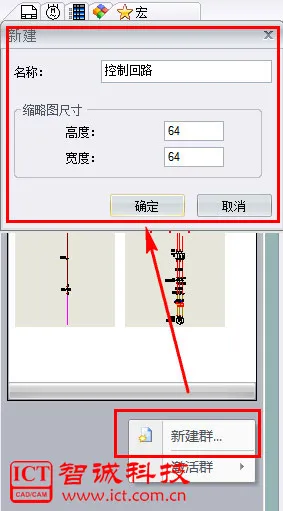

5、存放宏回路的分组信息可以根据电路的类型进行自定义分组， 在宏工具栏任意位置右键点击，选择“新建群”，输入定义名称，确定即可。如图5.图6所示

图5

图6

二、宏的应用

1、SOLIDWORKS Electrical提供宏功能，帮助保存图形的组成部分，插入宏时，先进入左侧宏工具栏，如图7所示

图7

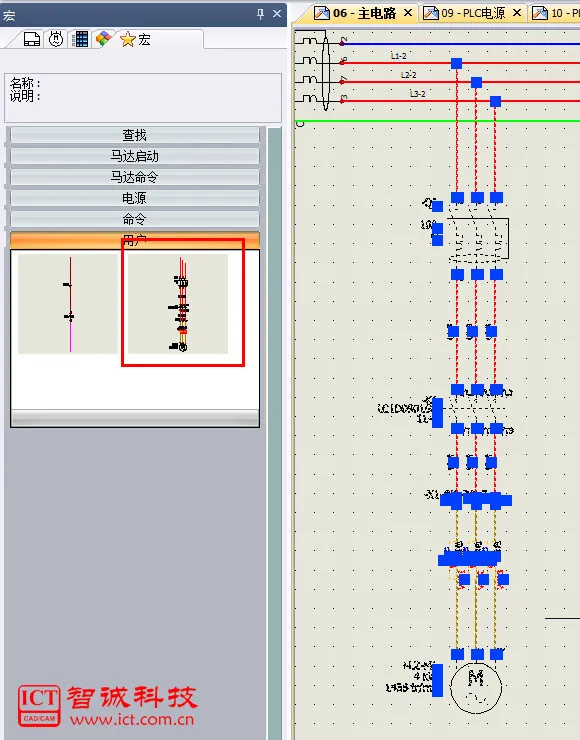

2、打开需要插入宏的图纸，直接从工具栏中把需要的宏拖拽到图纸中，元件的标注信息会根据已存在的标注信息自动编号并添加，如图8、图9、图10所示

图8

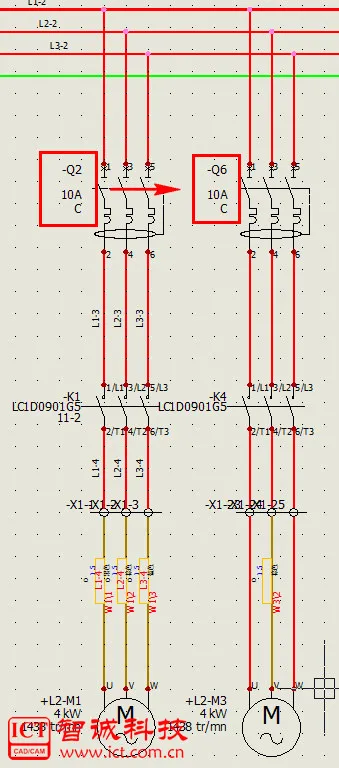

自动更新符号编号

图9

如宏中的符号已选型，则添加的宏会带有这些选型信息，并自动顺序符号与电线编号

图10

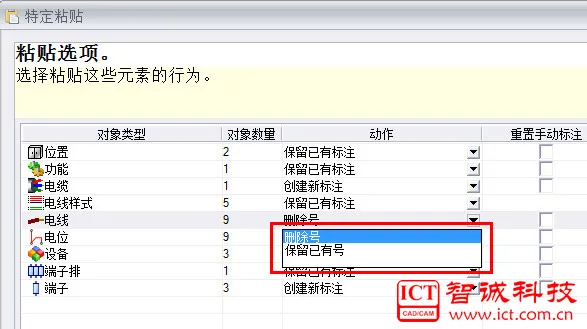

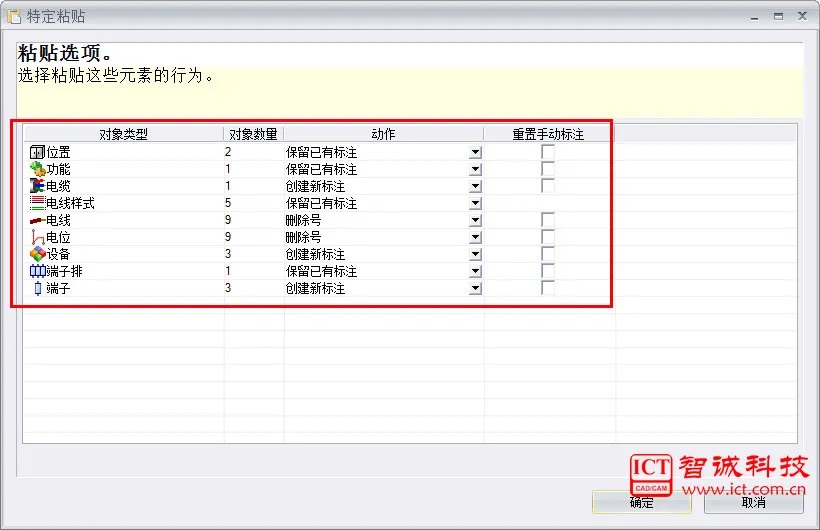

可根据需求删除、保留或者创建新标注

图11
