SOLIDWORKS Electrical常用 PLC设计方法

在SOLIDWORKS Electrical 2D中，对PLC的设计方式多种多样，适应工程师自己使用的设计方法需要花费点时间，在当今日新月异的工控环境,竞争激烈.

为了应对多点位，多种类(数字量,模拟量,高速计数端口,通讯端口…)的复杂的PLC设计要求。那么SW Electrical提供比较实用且易接受的设计方法，只需对符号稍作修改，便可满足复杂多变的PLC设计了。

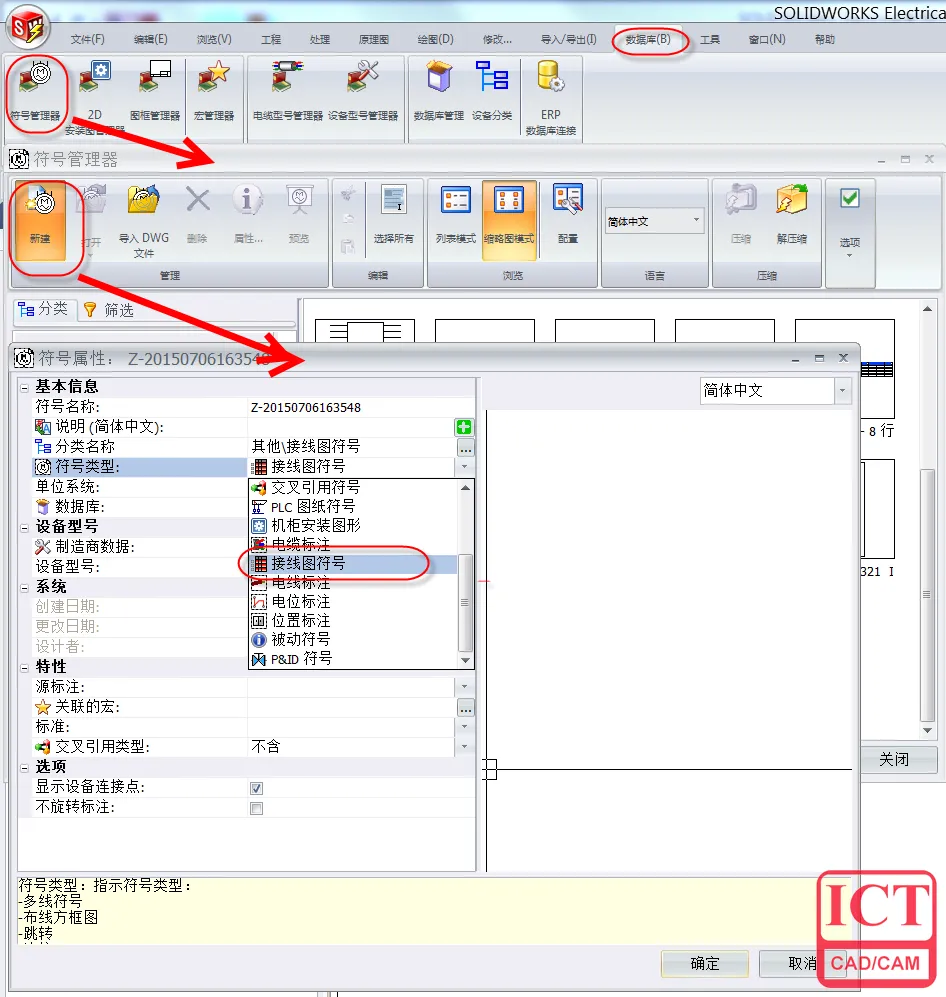

1. 在符号库中单击新建PLC的符号.符号类型选接线图符号

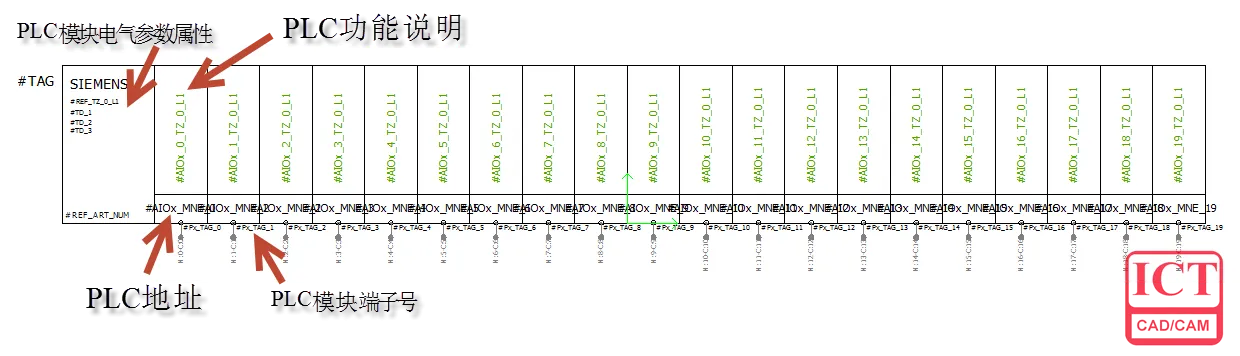

2. 通过绘图的方式绘制需求的PLC符号图形,如下图类似.

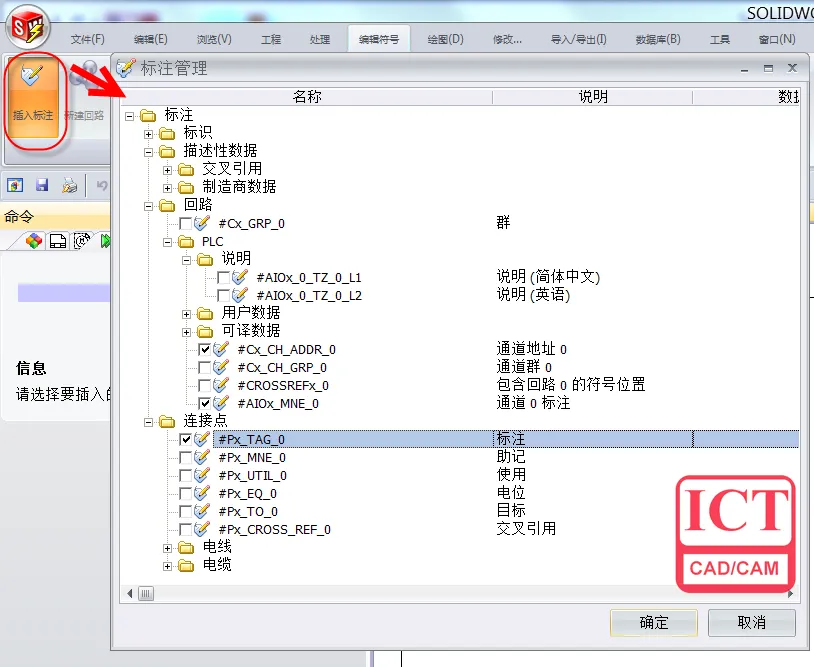

3. 点击插入标注。准确配置PLC模块的功能说明,地址等属性标注,可自由添加.

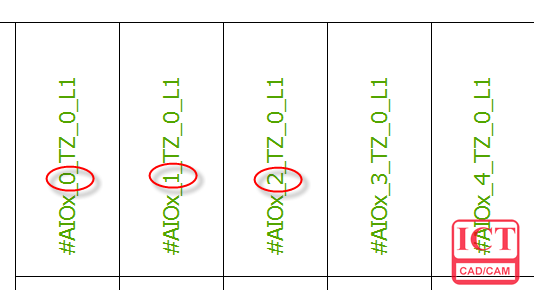

4. 如若PLC点有多个,复制后,可双击手动逐个修改序号.

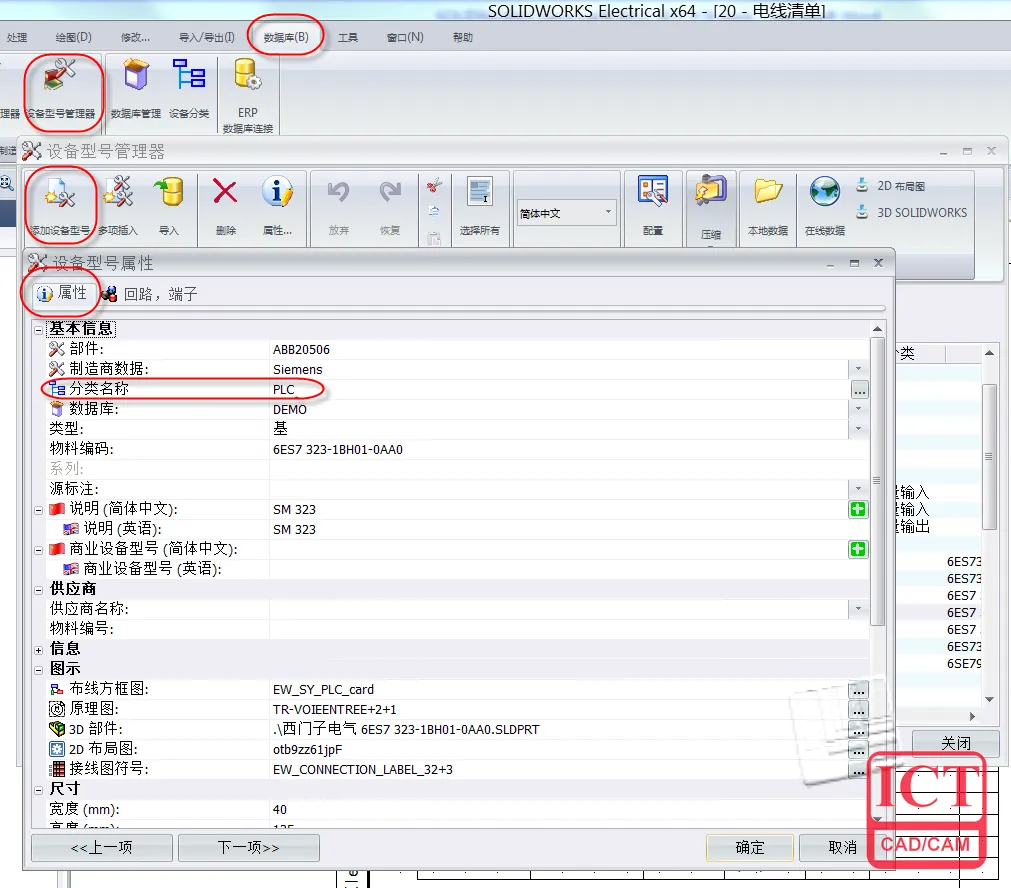

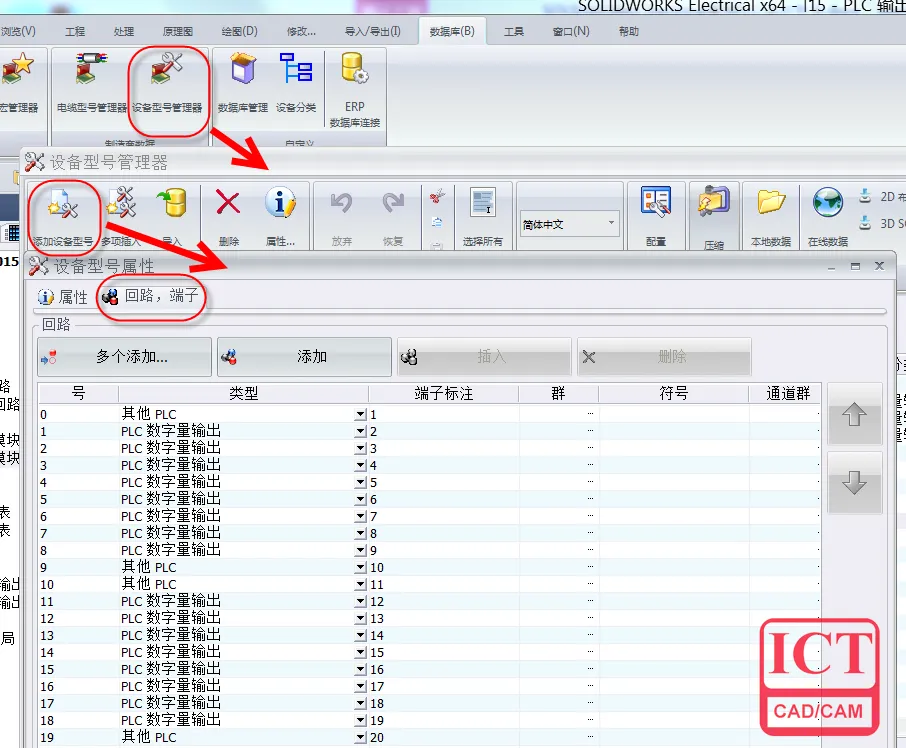

5. 各个点位的属性标注，如PLC地址，功能说明等的数量与各个模块实际PLC点位一一对应。插入多种属性标注后，保存。开始PLC设备的创建。打开数据库---设备型号管理器。点击新建新设备。

6. 在创建PLC设备的时候注意,创建的回路类型,端子数要与上图符号结构的回路类型,端子数量均要保持一致.

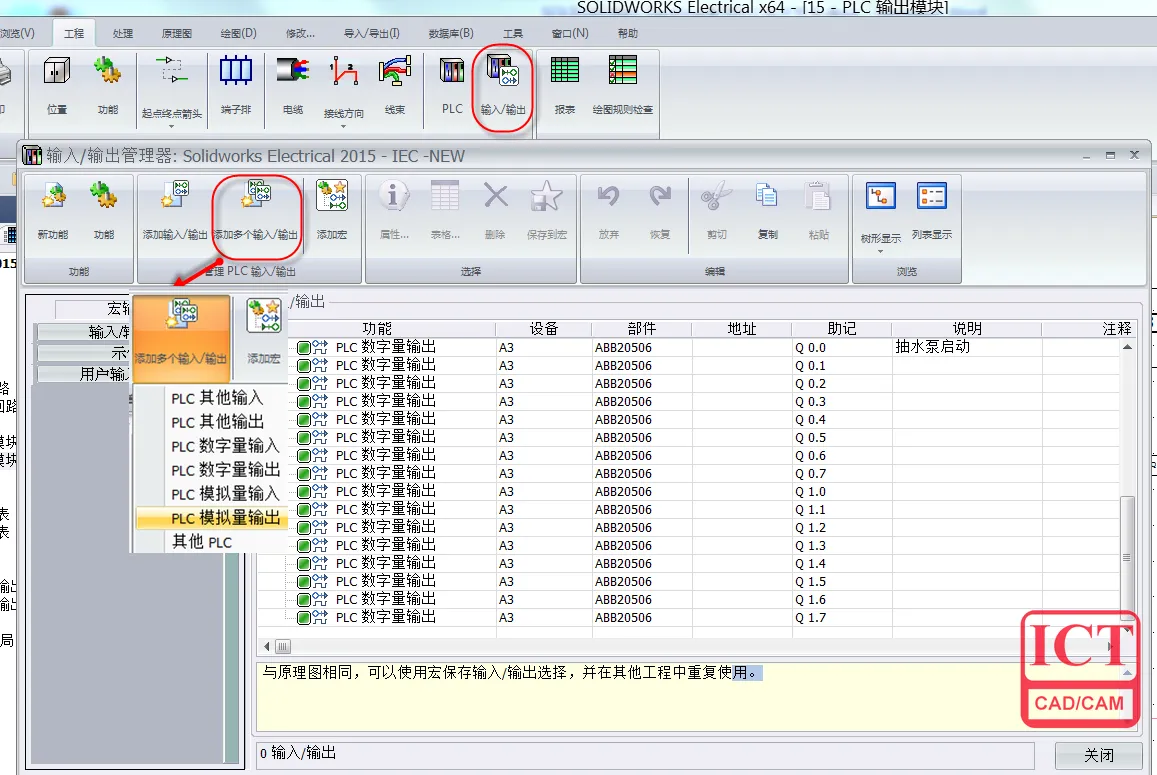

7. 打开工具栏的工程。在创建PLC输入/输出, 且输入PLC地址和功能说明.

时就要注意,给每个模块分配的点位数量要与模块实际点位数关联要保持一致, 添加单个输入/输出或多个输入输出均可，选择回路类型

8. 下图的PLC  A3就是在上面步骤中新添加的设备.通过”插入PLC”将A3添加.

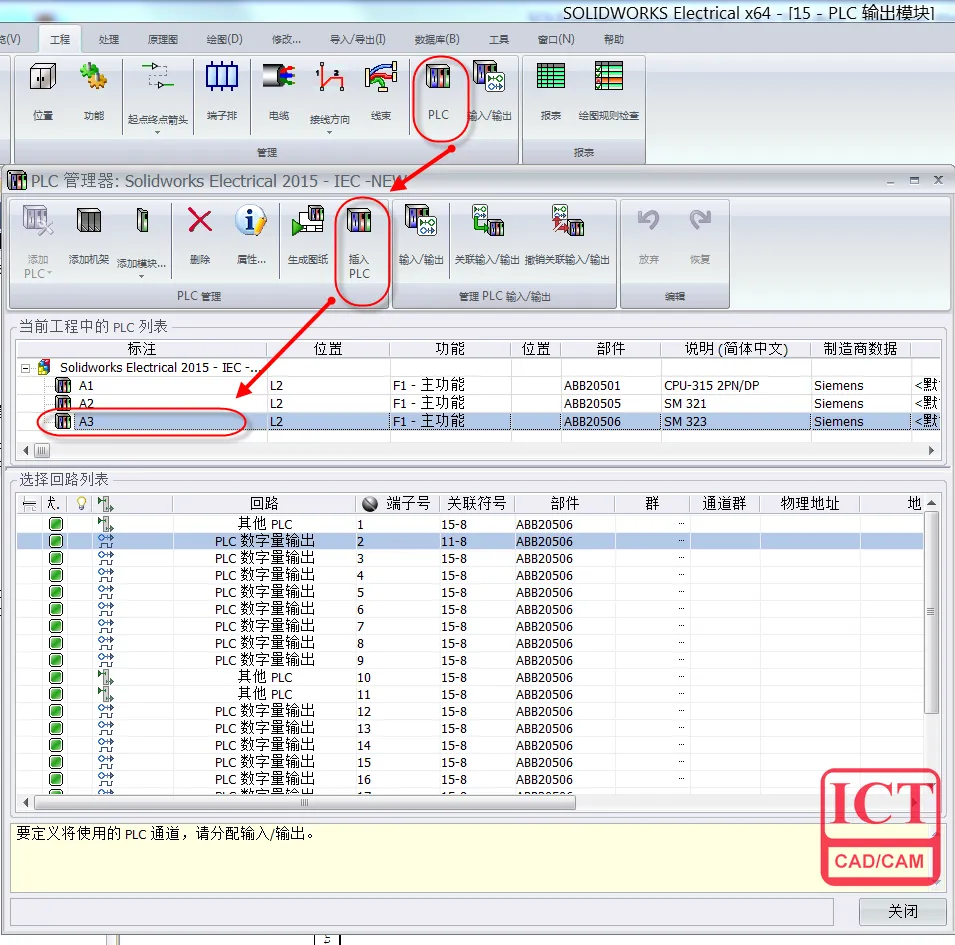

打开工具栏的工程，单击PLC，选中下图中要关联的PLC模块.

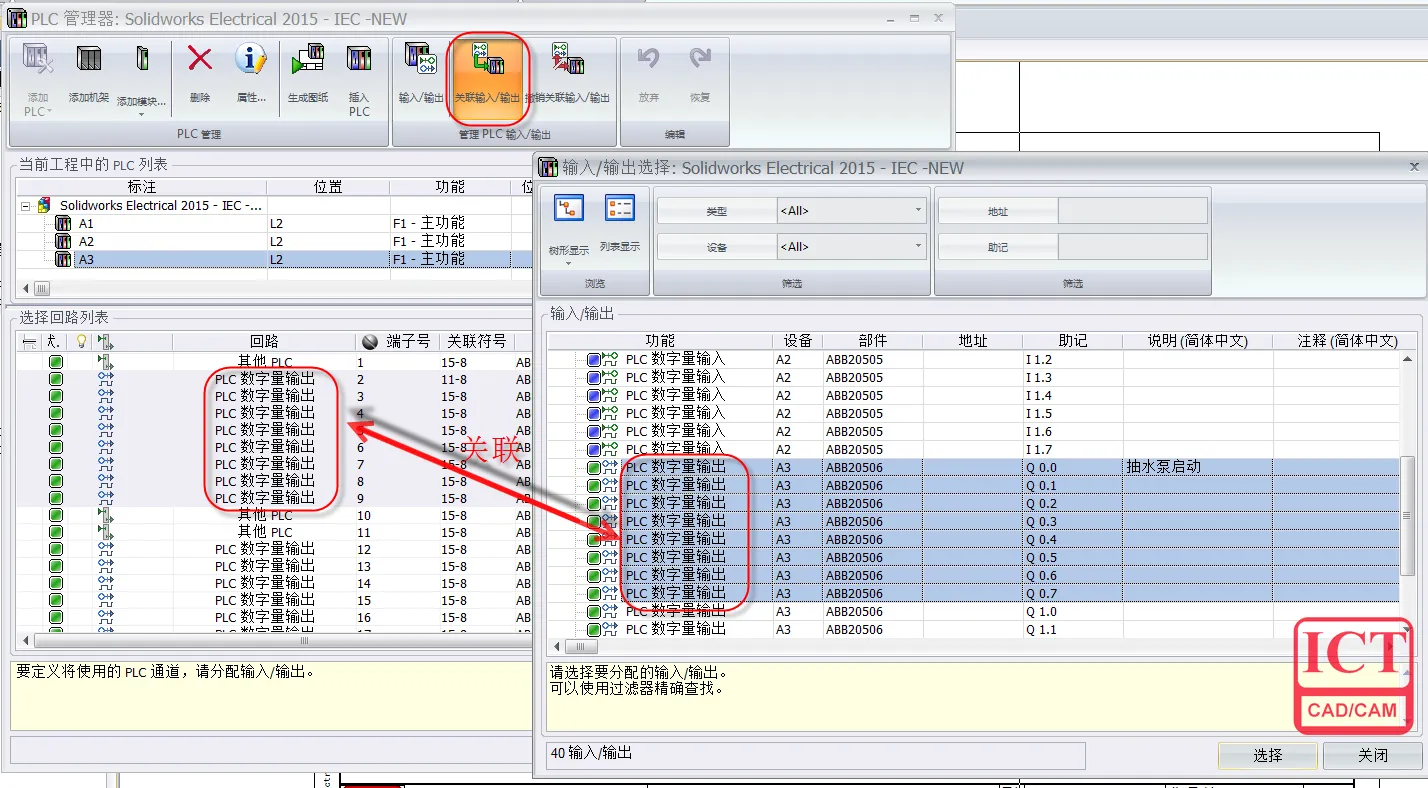

9.  单击关联输入输出,选择更改关联

选中要关联的输出点，选中的数量要与模块中选择的数量和类型一致。

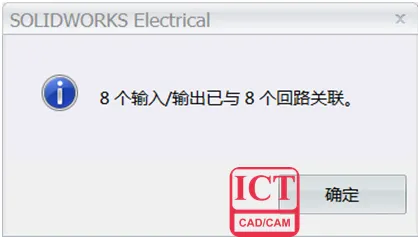

点击选择,出现下图窗口.表示模块PLC点与输入输出关联成功。

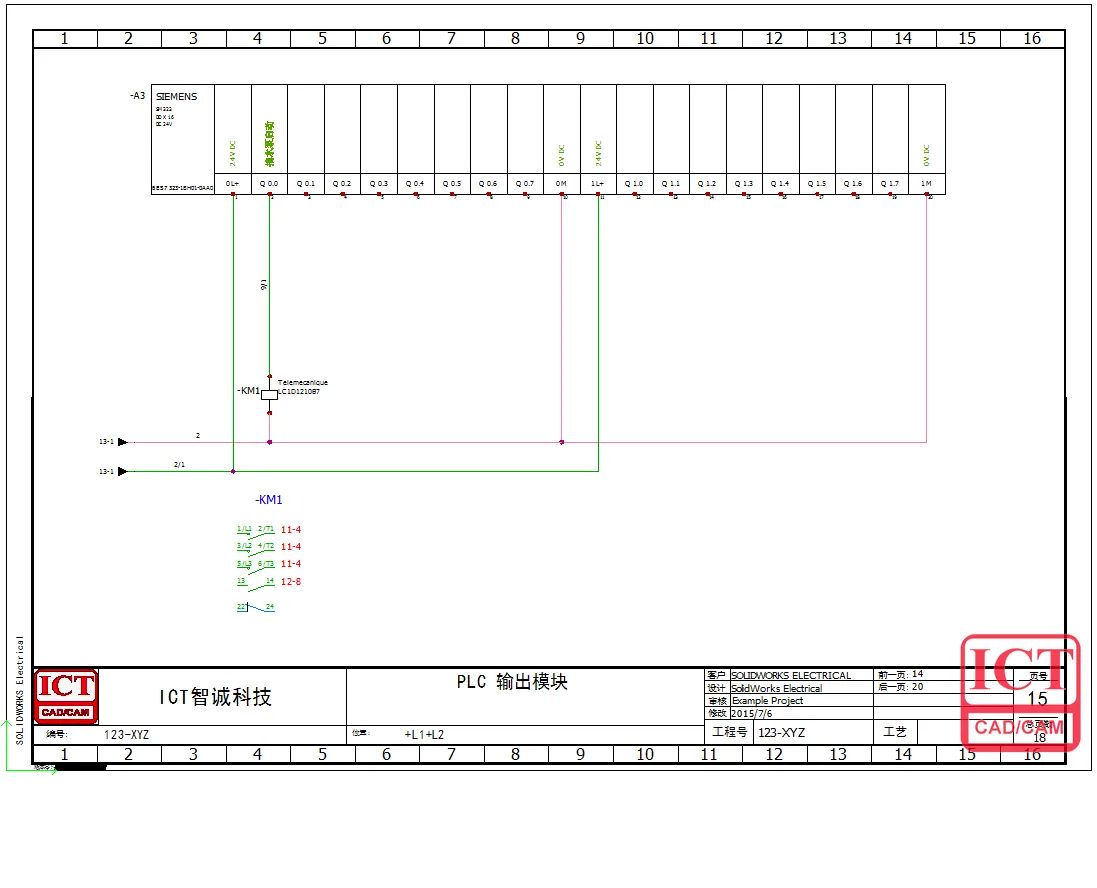

10.在原理图中,与元器件的连接可自由定制。
