SOLIDWORKS Electrical数据库连接指引 | Electrical技巧

在SOLIDWORKS Electrical的实际应用当中，除了在本地单机应用外，还有多用户共享数据库的使用以及2D和3D的协同应用。那么当我们要协作同一项目时，要怎么来配置这些数据库信息？；或者需要单机操作时，怎么修改回到本地数据库？下面我们来看一下具体的操作：

一、本地数据库连接

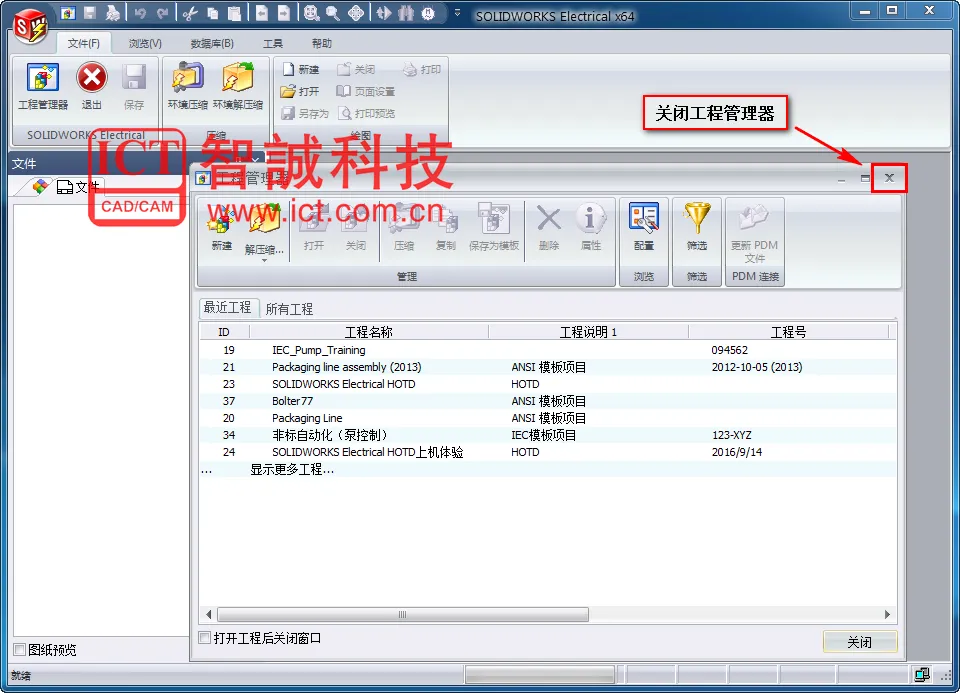

1、打开SOLIDWORKS Electrical软件，打开后关闭“工程管理器”弹窗

图1

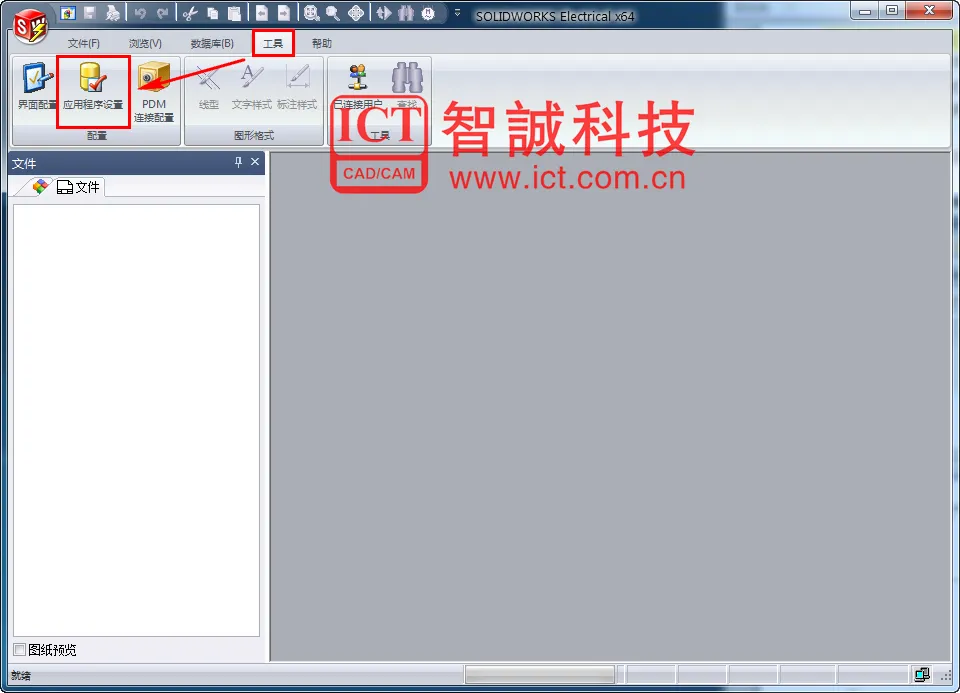

2、点击“工具”菜单，选择“应用程序设置”选项

图2

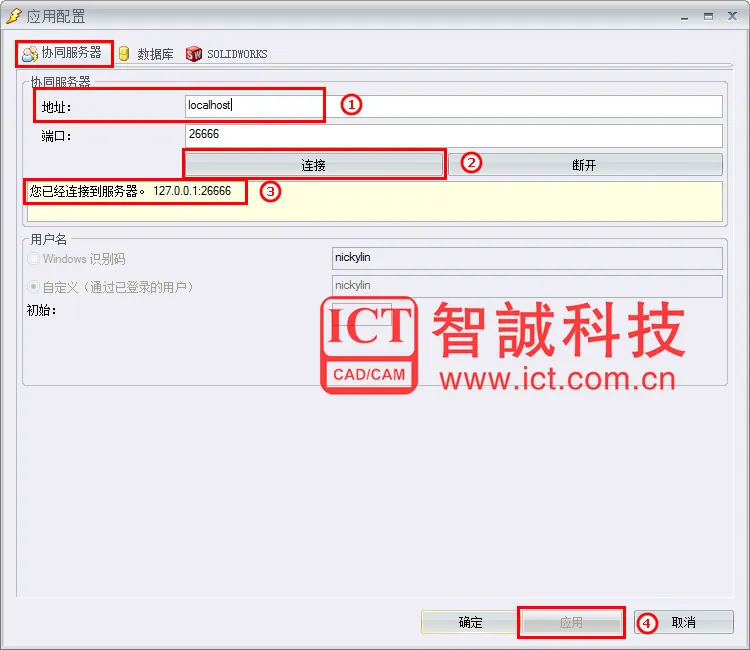

3、打开“应用配置”选项卡后，选择“协同服务器”菜单

图3

     ① 设置本地协同服务器地址：localhost；
     ② 点击 “连接”；
     ③ 连接成功，如上图所示；
     ④ 设置完成后，点击 “应用”，应用成功后会提示重启软件。

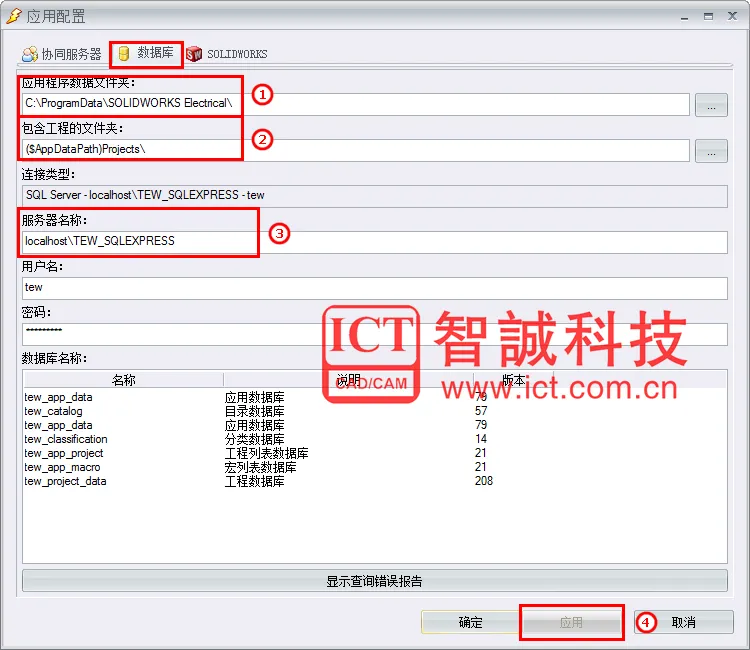

4、选择“数据库”菜单

图4

     ① 设置本地应用程序数据文件夹地址：C:\ProgramData\SOLIDWORKS Electrical；
     ② 设置本地包含工程的文件夹地址：C:\ProgramData\SOLIDWORKS Electrical\Projects；
     ③ 设置本地服务器名称：localhost\TEW_SQLEXPRESS（这是数据库名称）；
     ④ 设置完成后，点击“应用”，应用成功会提示重启软件。
     注：ProgramData一般为隐藏文件夹，如果看不见需要设置“显示隐藏文件夹”

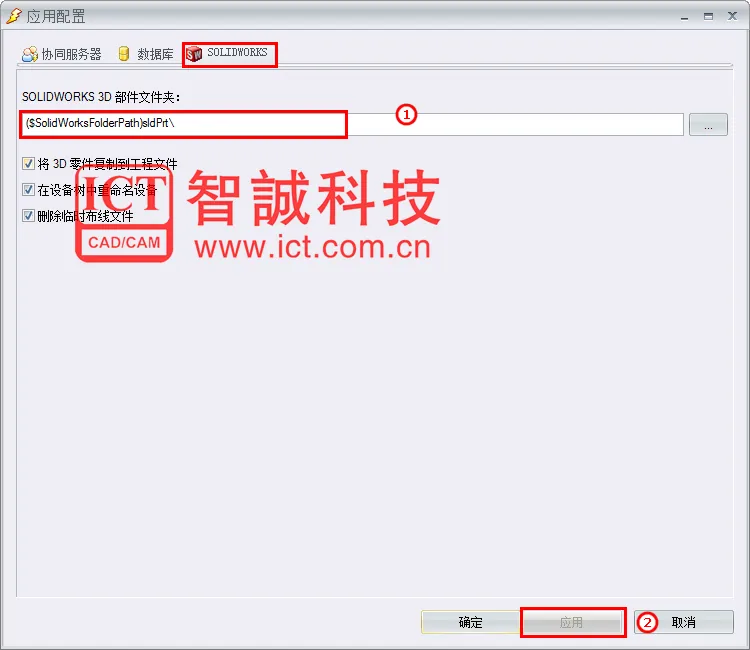

5、选择“SOLIDWORKS”菜单

图5

     ① 设置本地SOLIDWORKS 3D部件文件夹地址：C:\ProgramData\SOLIDWORKS Electrical\SOLIDWORKS\sldPrt；
     ② 设置完成后，点击“应用”，应用成功会提示重启软件。
6、全部设置完成重启软件即可连接到本地数据库和数据文件夹

二、共享数据库连接

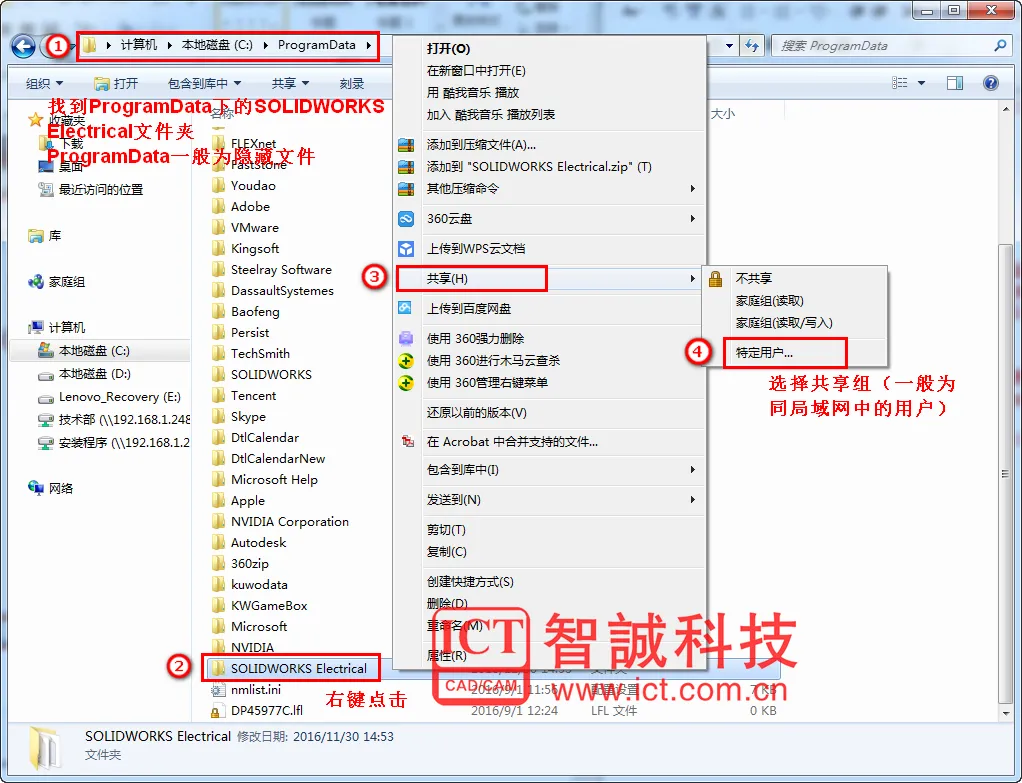

1、设置共享数据文件夹。打开共享 数据库所在的电脑，找到默认的SOLIDWORKS Electrical的应用程序数据文件夹，默认路径为C:\ProgramData\SOLIDWORKS Electrical，或者选择指定的文件夹路径
注：ProgramData一般为隐藏文件夹，如果看不见需要设置“显示隐藏文件夹”

图6

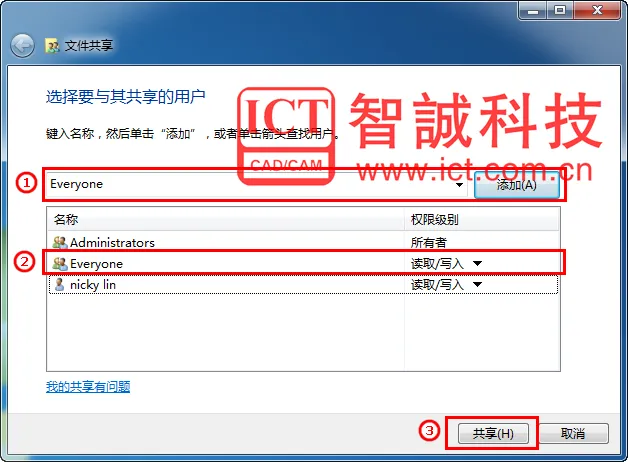

2、选择需要共享的组，并且设置权限为读/写，点击共享

图7

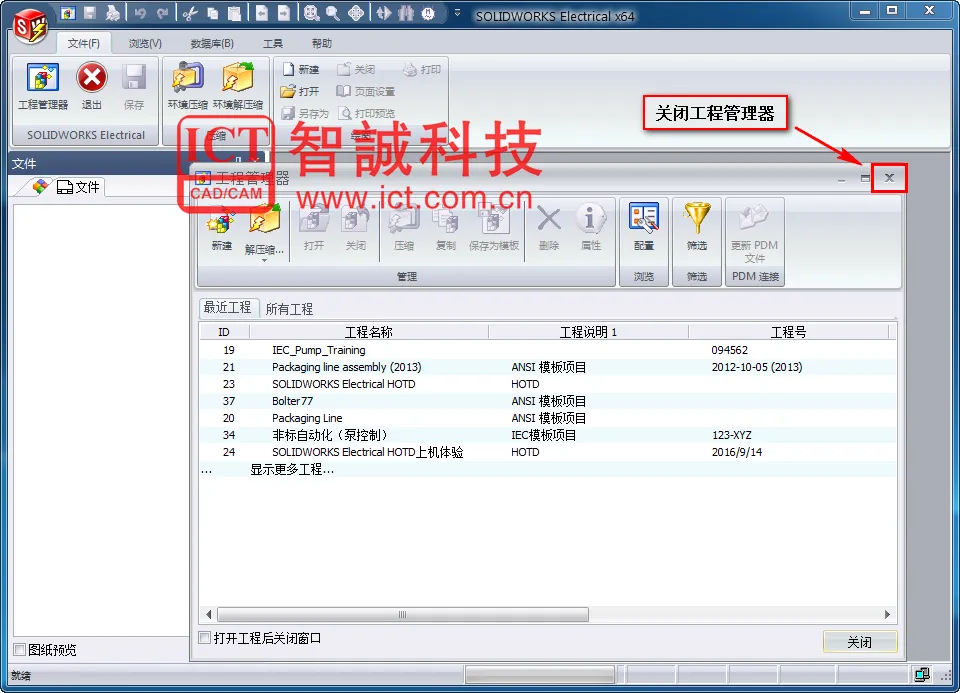

3、共享设置完成后，到客户端电脑打开SOLIDWORKS Electrical软件，打开后关闭“工程管理器”弹窗

图8

4、点击“工具”菜单，选择“应用程序设置”选项

图9

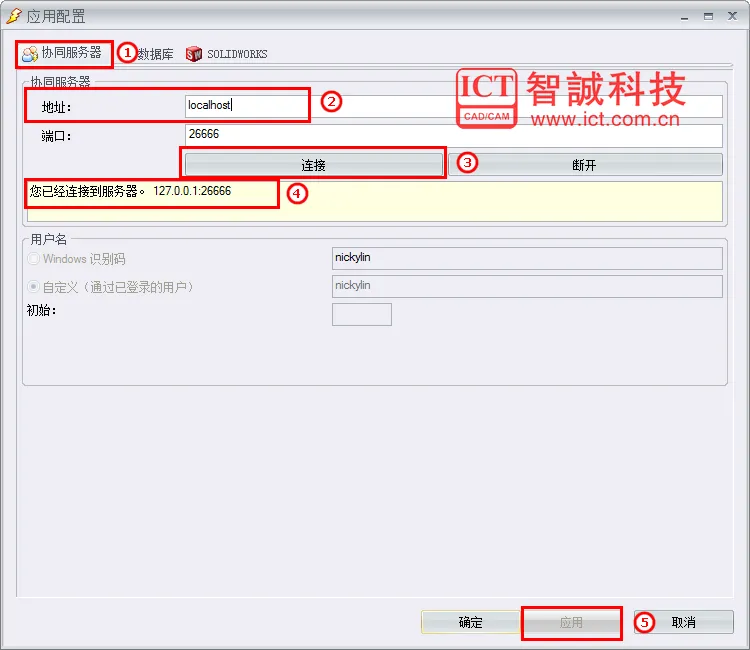

5、打开“应用配置”选项卡后，选择“协同服务器”菜单

图10

     ① 设置本地协同服务器地址：数据库所在服务器名称或者IP地址；
     ② 点击 “连接”；
     ③ 连接成功，如上图所示；
     ④ 设置完成后，点击 “应用”，应用成功后会提示重启软件。

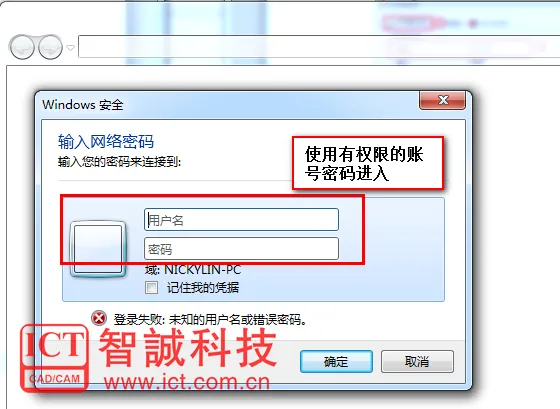

     注：如提示连接失败，请用连接文件夹方式进入共享文件夹，确认已有权限进入此共享文件夹

图11

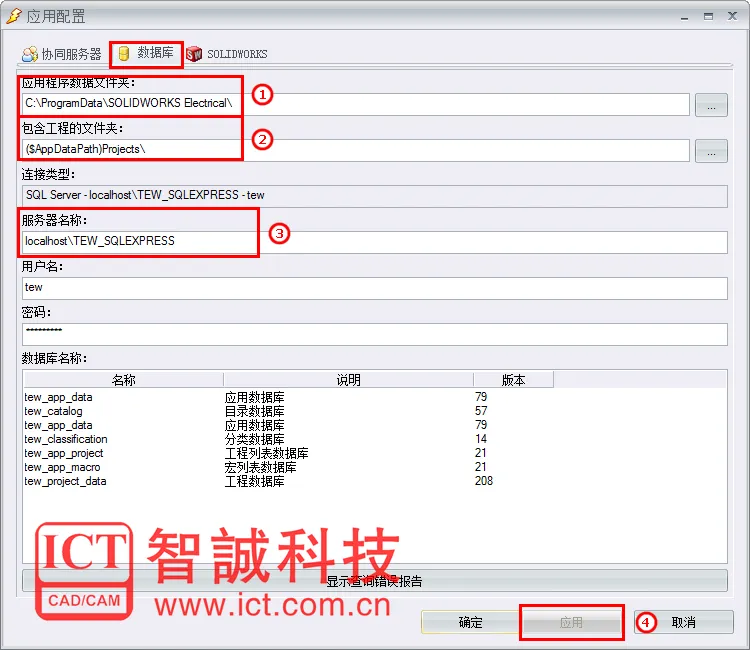

6、选择“数据库”菜单

图12

     ① 设置本地应用程序数据文件夹地址：共享服务器对应的文件夹地址（如：\\192.168.1.123\SOLIDWORKS Electrical\）；
     ② 设置本地包含工程的文件夹地址：共享服务器对应的文件夹地址（如：\\192.168.1.123\SOLIDWORKS Electrical\Project\）；
     ③ 设置本地服务器名称：服务器名称\数据库名称（如：192.168.1.123\ TEW_SQLEXPRESS）；
     ④ 设置完成后，点击“应用”，应用成功会提示重启软件。

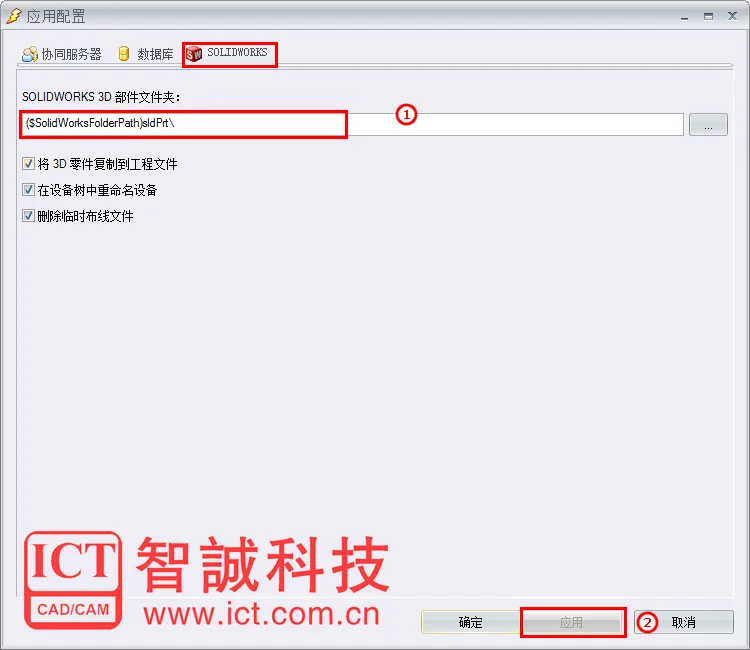

7、选择“SOLIDWORKS”菜单

图13

     ① 设置本地SOLIDWORKS 3D部件文件夹地址共享服务器对应的文件夹地址（如：\\192.168.1.123\SOLIDWORKS Electrical\SOLIDWORKS\sldPrt）；
     ② 设置完成后，点击“应用”，应用成功会提示重启软件。
8、全部设置完成重启软件即可连接到本地数据库和数据文件夹
