SOLIDWORKS自定义异形孔向导和标准件设置

随着SOLIDWORKS版本的迭代，每个版本都会有很多大家喜欢的功能出现，例如Toolbox和异形孔向导，由于符合各个国家的标准，对于我们设计师的工作效率有了很大的提高，但是我们设计师实际工作中，也存在很多许多自定义的标准件。其实我们软件也可以一些手段，将我们自定义的添加进去，本例中将于大家常用的Toolbox和异形孔为例，将自定义的添加进去。

一、添加自定义的异形孔向导
本例以锥孔凹头盖螺钉-ANSI B18.3.5M为例，在此基础上进行更改。如下图，是我们选定这个类型，将显示自定义大小勾选。

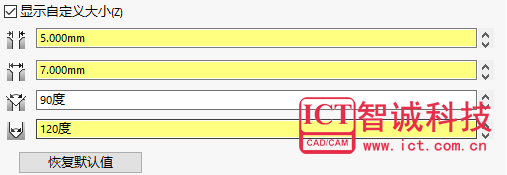

在定义大小中就可将我们需要的大小尺寸填写进去，由于修改默认，这时会自动变成黄色

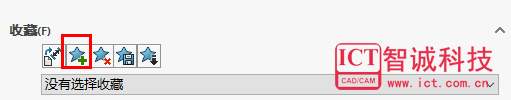

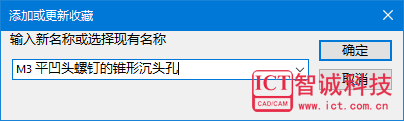

现在关注表头的收藏一栏，点击添加收藏，会自动保存起来

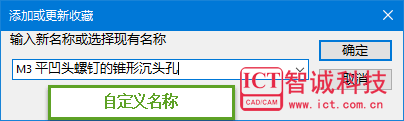

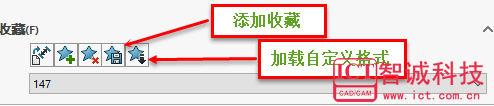

点击收藏时，可以将我们自定义的保存到本地，格式为.sldhwstl。

二、增加自定义的Toolbox文件

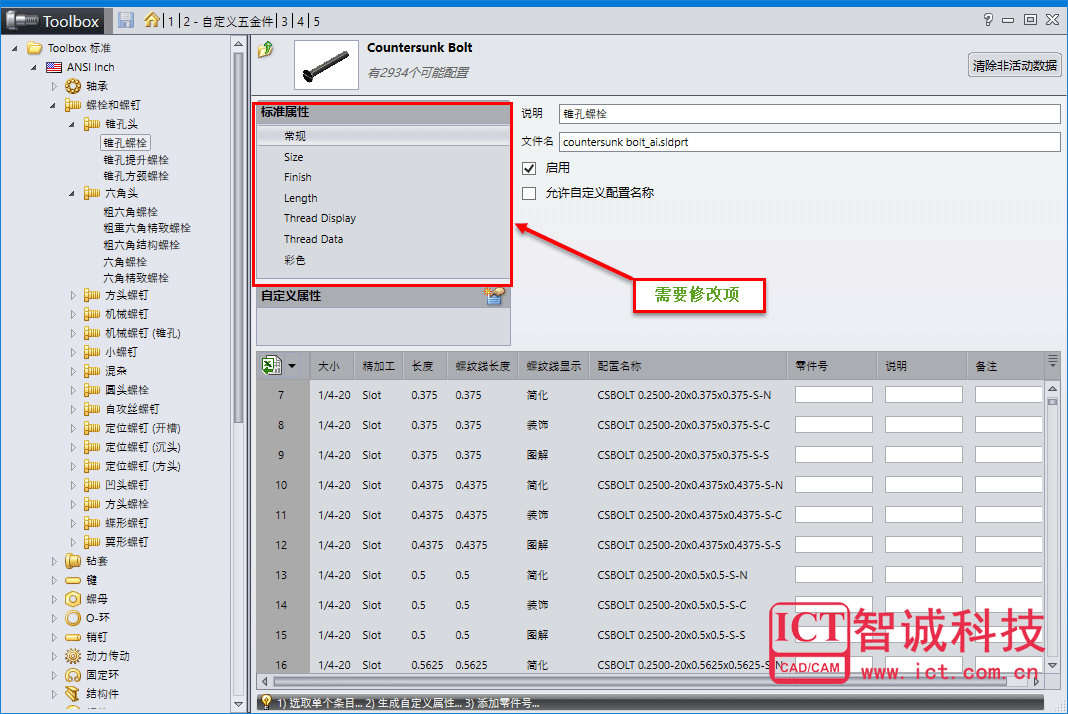

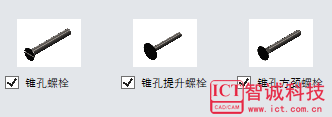

本文以ANSI Inch 椎孔螺栓（锥孔头）为例，配置自定义尺寸。打开Toolbox 设置，自定义您的五金件，找到上述螺钉，点击出现如下截图

标准属性框栏中出现的既是我们要自定义的
常规：定义名称

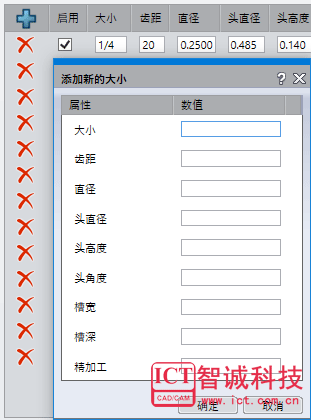

Size：添加尺寸类型（如下图）
Finish：是否添加槽口
Length：定义长度和螺纹长度（如下图）
Thread Display：是否显示螺纹，以及显示螺纹的类型
Thread Data：具体定义螺纹参数
彩色：是否定义色彩

点击添加，按照顺序添加常规，size，finish，length，thread display，thread data，彩色即可。添加完后保存即可。

总结：通过我们自定义的添加方式，极大的可以满足设计者对非标准零部件的要求，通过两种方式的介绍，希望能够帮助到读者。对于异形孔向导的添加，还有一种方式，可以通过toolbox的方式添加，聪明的读者可以进行尝试一下。
