SOLIDWORKS xDesign 2026x GA 的新动态

秋天来了，我很高兴地宣布，SOLIDWORKS xDesign 有了新的更新。R2026x GA 更新包含许多节省时间的改进，包括重新设计的落地页、将草图包裹到3D面上的能力、产品定义的爆炸视图等功能。

用户体验为所有用户重新设计的登陆页面

新手用xDesign吗？别担心，我们已经为你准备好重新设计的主页了。点击创建按钮开始建模，或观看教程，了解如何使用参数化、细分建模、文档工具等。

重新设计的登陆页自R2025x FD02起向学生开放，现已向创客和商业用户开放！

快速开始学习内容，触手可及，或者快速找到你最近的设计，以及更多内容，在新的落地页上。

断线时自动保存的选项

当断线时自动保存进度，保护你的工作免受意外中断。在偏好设置对话框中新增了“断开连接时自动保存”选项。启用后，任何对开放实体产品的更改都会在断线时自动保存到数据库中，断线可能由网络问题、超时或崩溃引起。

改进导入工具

导入文件现在更快更高效，因为导入对话框中有更多选项。你可以选择在后台上传文件，这样你可以继续工作直到文件准备好打开。你也可以选择多个文件并批量导入。

通过导入监视器轻松监控批量导入作业的状态，该监控器可通过作栏或着陆页访问。

零件与组件设计新包裹命令

无需手动建模，即可在曲面上添加标志、文字或复杂图案。新的Wrap命令将打开或关闭的草图配置文件投影到一个或多个目标面上，并生成如压印、凸印、刻写或曲线等结果。你可以从新的包裹对话框中选择开放或关闭轮廓。

此外，类似于其他建模命令如 Extrude、Revolve 和 Sweep，你可以在创建实体、表面或薄层之间切换，这是 xDesign 的一个巨大优势，其他 CAD 软件无法比拟。

以更大控制力管理外部引用

在外部参考方面，即使是Power CAD用户也可能有很多混淆。外部参考管理器将通过提供集中界面来缓解这一问题，以便查看和管理设计中所有外部引用的状态。这使你能够在启用、禁用或隔离之间切换引用状态，从而更容易管理汇编内的依赖关系。

轻松地在零件中添加回收符号

通过自动化零件添加回收符号的新功能，确保准确的回收识别并促进可持续发展。在“更新内容库”对话框中，新增了“更新回收符号”的选项。执行该命令后，你可以使用“插入草图”工具，插入各种回收符号的预设草图。插入回收符号草图时，会根据分配给激活部件的材料自动选择相应符号。

自动颜色分配的新选项

通过在组装中加入一抹色彩，让你的设计更加突出。用户偏好设置菜单中新增了一个选项，可以启用零件自动分配颜色。启用后，该选项会自动为每个新几何体集分配不同颜色，便于区分装配体中的不同零件。该选项在创建新零件以及导入非原生零件和装配时有效。

细分建模普通机器人

在细分建模机器人菜单里有一个新的机器人，叫做普通机器人，它可以让你同时控多个面，并将它们拉向正常方向。

这种功能让你可以轻松创建复杂的形状，并且可以在每次选择时将选件垂直于曲面曲率移动。这允许你在一个动作中向不同方向移动多个实体。

图纸与MBD爆炸视角（测试版）

现在有了一种新的视图类型，可以用新的 Exploded View（Beta）命令创建爆炸视图。创建3D爆炸视图，并轻松添加到你的图纸中。

这一新功能将帮助您传达复杂的装配细节，演示组件如何组合，识别内部组件，并通过基于模型和图纸的工作流程，以清晰的动态视觉突出装配说明。

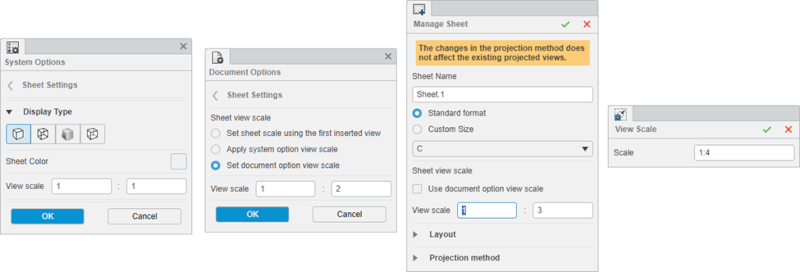

板材比例

你现在可以在新的图表菜单中设置图集比例视图。使用视图缩放选项后，放置在图纸上的所有视图都会自动采用该图表比例设置，无需单独调整每个图表。

系统、文档、表格和视图层面也有多种选项。例如，管理层可以在系统层面调整表格比例设置，使所有人使用相同的视图比例。

这些新选项将节省时间，并通过在图纸层级设置绘图比例，确保一致性。这种增强简化了绘图创建，减少了错误，尤其是在多视图布局中。

动态视角边界

享受一个更简洁、更专注的工作区，配有动态绘图视图边框。默认情况下，定义环境将配备动态视图边框，只有当你用鼠标悬停或选择它们时才会显示，减少屏幕上的杂乱，保持编辑功能只需轻点即可。

创作应用中的注释集指示器

在整个设计过程中，通过新的视觉指示器保持文档的同步，显示哪些实体产品包含相应的注释集。

你可以在会话信息面板中添加一列，显示装配组件是否有注释集。会话信息面板中的这个简单指示器确保设计文档覆盖全面，并立即帮助你识别哪些组件仍需下游文档。

此外，当你从 DesignManager 中选择该装配或组件时，上下文菜单中会有一个新图标，可以打开注释集。这样你就能判断某个组件是否有图纸，而且你可以直接打开，这样就不用切换应用了。

集成生命周期工具

你现在可以在xDrawing动作栏中找到生命周期标签，帮助你通过生命周期和修订控制直接管理绘画的演变。这些命令提供快速访问关键作，如修订和状态变更，而无需离开创作环境。

渲染自动相机匹配

借助先进的人工智能（AI），轻松将摄像头与背板对齐，快速且准确地实现完美布局，提升内容制作效率。

在渲染中手动作通常很难做到。让物体看起来像真实地放在平面图像上相当困难，因为它不是3D图像，只是平面的。将物体对准到正确视角可能很困难，自动摄像机匹配功能会实现这一过程，使作更简单，并让你的渲染更具真实感。

摄像机网格

还有一个选项，可以开启网格，帮助你更好地对齐物体。通过新的网格设置提升精度，捕捉完美透视，辅助手动调整相机。

额外增强

增加了将Parasolid文件导入xDesign的支持，实现了从第三方CAD应用程序如西门子NX和Solid Edge的数据无缝迁移。

交叉高亮现在可以处理那些用视图滤镜隐藏的物品。如果你在DesignManager中选择或将鼠标悬停在一个用视图过滤器隐藏的项目上，该项目现在会在图形区域中被高亮显示。

新增了一个选项，可以直接从3D形状上下文工具栏打开3D形状的信息面板。

在 xDrawing 中创建修订时，它会包含所有相关对象，这样你只需要管理顶层。

这些增强功能将于11月15日星期六开始开放th所以等你11月17日星期一回到办公桌时th你可以直接投入其中。

此外，xDesign 现已作为单一产品提供，涵盖参数化零件与装配设计、细分建模、鈑金、框架设计、模具工具、图纸、MBD 和渲染。
