SOLIDWORKS运动模拟实例，实现挖掘动作和主轴的旋转运动

SOLIDOWRKS 现在是一个工具平台，在这个平台中可以实现我们机械产品的运动仿真，模拟我们真实世界中物体的运动，例如本例中的挖掘机的挖斗仿真。由于挖掘机挖斗运动比较复杂，本例是一个简单的运动模拟实例，挖斗可以实现挖掘动作和主轴的旋转运动。并且可以输出对应的动画。通过这个实例，对SOLIDWORKS 动画有一个大致的了解，能够对我们的读者有一些帮助。

切换到动画工具栏
如下图所示，为挖掘机的部件，通常是在建模的环境中，如果想要事先相应的动作，需要切换到动画工具栏中。

施加马达
● 工具条已经启动后，如下图所示，我们施加的马达，重力，或者是阻尼等等都是包含在工具条中，只需要我们选择对于的施加方式即可。

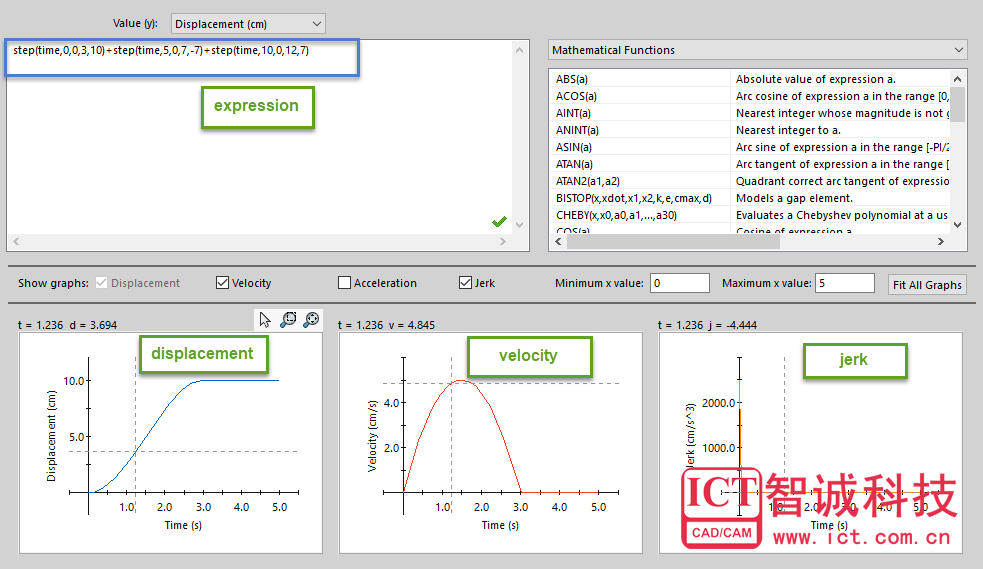

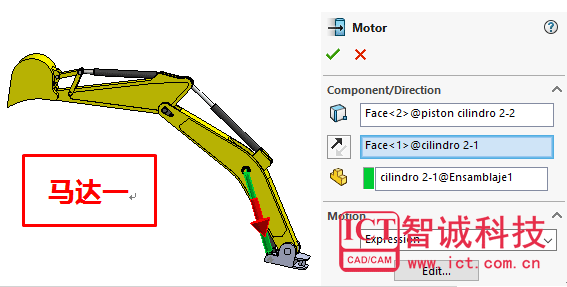

● 挖斗是多个零部件实现运动，故我们需要在多个零部件中添加马达。在这里我们选择表达式来去模拟主轴的运动，表达式中选用步进运动，具体方程式如下图。

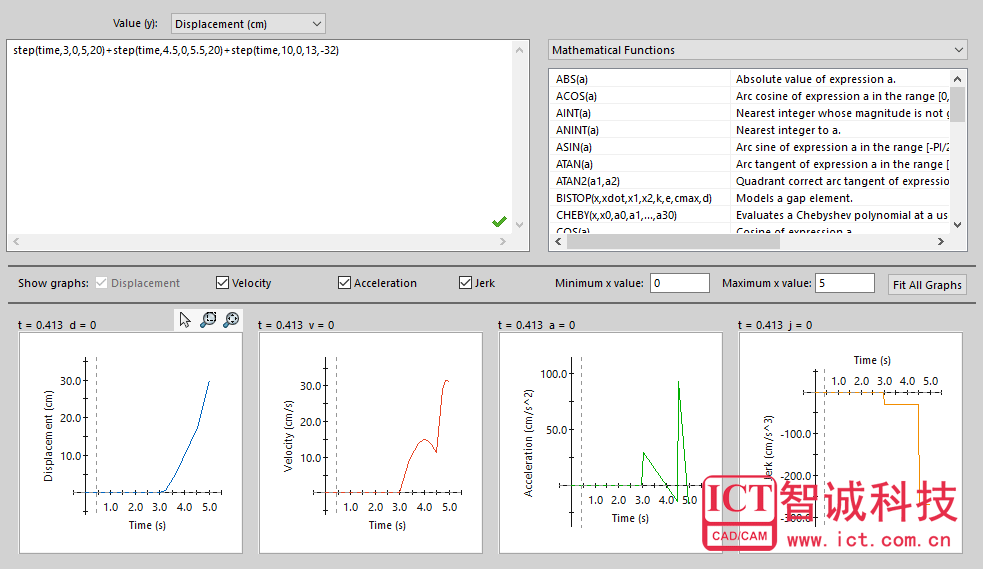

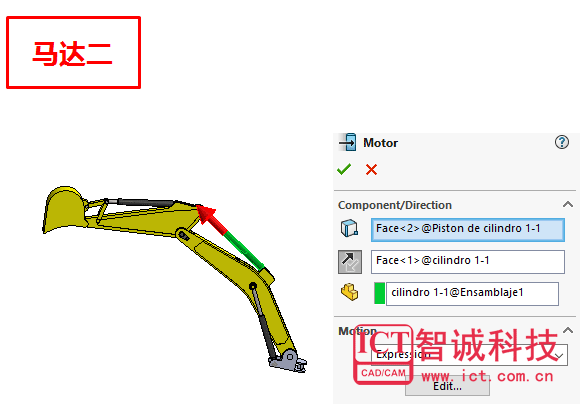

● 继续对第二个主轴施加马达表达式

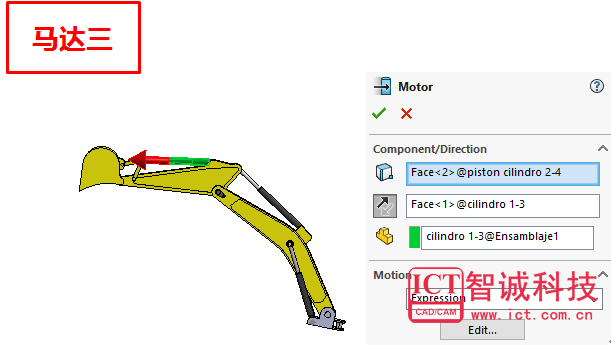

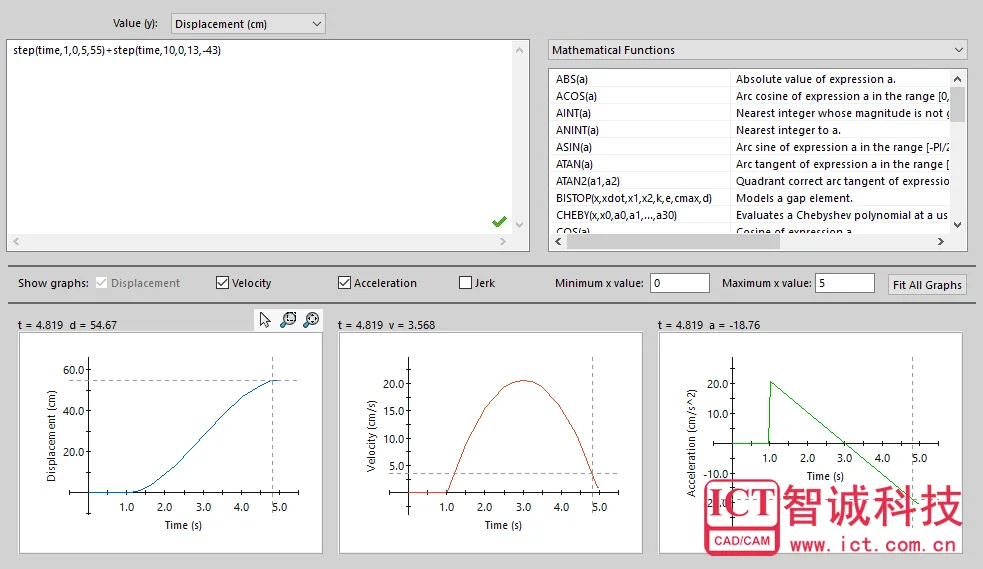

● 继续对第三个主轴施加马达表达式

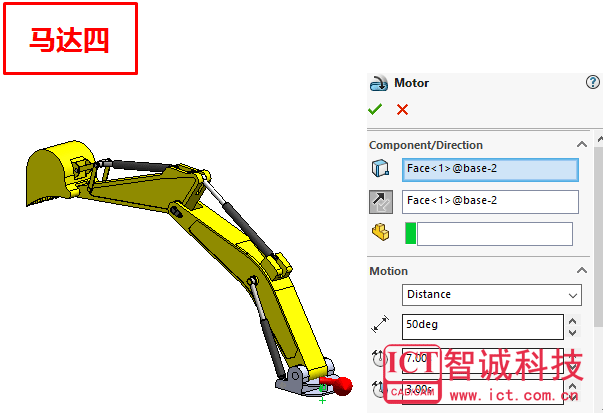

● 对底座施加旋转马达

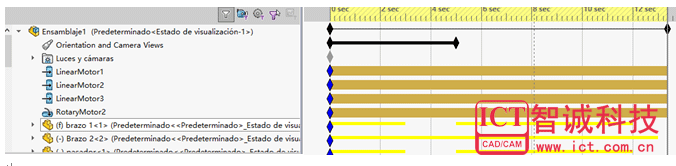

● 通过添加马达，挖斗的运动基本已经完成，在时间栏中会形成如下截图，代表着时间历程，总的时间设置为12s。

● 模拟步骤设置完成以后，即可点击计算，电脑会进行运算，运算完成以后，既可以进行查看。

通过对挖斗运动的模拟，可以发现SOLIDWORKS软件，不仅方便我们对模型进行绘制，还能迅速的对物体进行实际状态的模拟，优势巨大。在本例中只是模拟运动过程，并不涉及真是的物理量的输出，如果要查看物理量的输出，建议读者尝试使用motion运动模块。
