利用运动仿真解决复杂凸轮设计-SOLIDWORKS Simulation

一、背景概述
凸轮机构最大的有点就是：只要适当的设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，而且机构简单紧凑。基于凸轮的上述有点，凸轮机构被广泛的应用。然而使用传统的方法计算凸轮的轮廓费时费力。那么如何快速并且精确的得到凸轮的轮廓呢？我们可以借助SOLIDWORKS Motion来帮助我们快速完成凸轮的设计。SOLIDWORKS Motion是一个虚拟原型机仿真工具，借助在工业动态仿真分析软件领域占主导地位达25年之久的ADAMS的强力支持，SOLIDWORKS Motion能够帮助设计人员在设计前期判断设计是否能达到预期目标本文以SOLIDWORKS 2015作为平台，使用SOLIDWORKS Motion完成凸轮的设计。

二、凸轮设计
1. 凸轮设计的模型准备

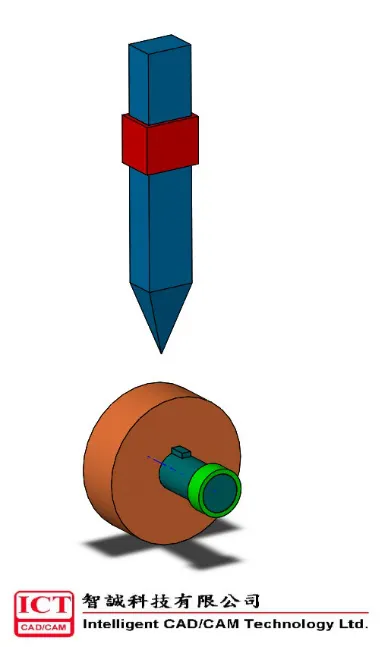

使用SOLIDWORKS完成如下图所示装配体的建模，并添加恰当的配合。(建模过程省略)

图1

2. 从动件运动数据点的准备

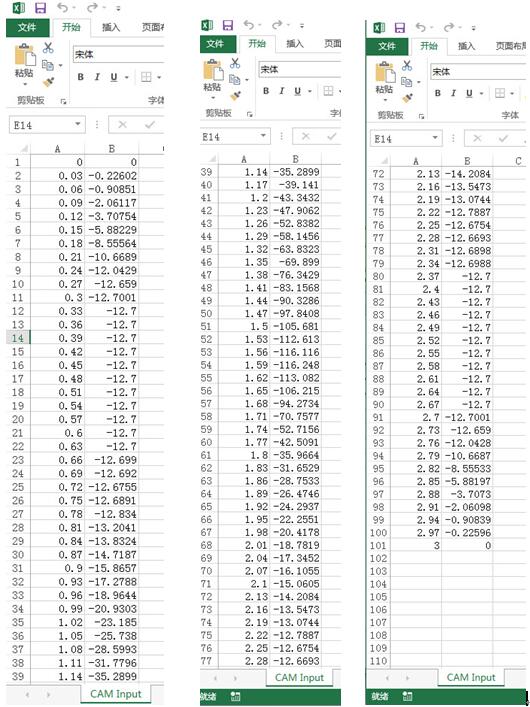

新建一个excel，并按下图填入数据。并将其另存为CSV格式。

图2

3. 运动条件分析

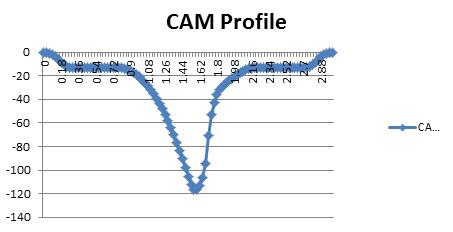

该机构中凸轮为其核心零件，但是现在它的设计还没有完成。现在已知从动件需要按照图2所示的数据点进行运动，循环时间为3秒。将数据点用图表表示如下图3所示。

图3

4. 运动分析边界条件设定
a. 启动SOLIDWORKS Motion插件

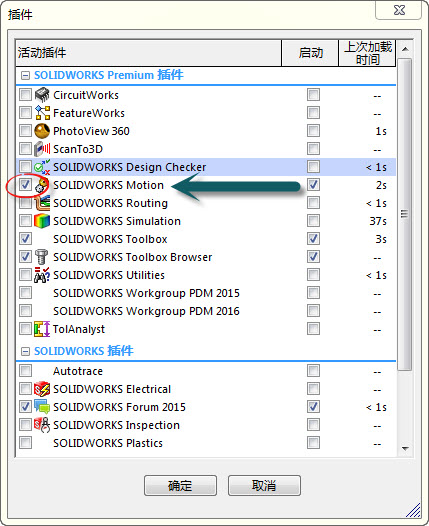

如图4通过选项——>插件——>勾选SOLIDWORKS Motion或者工具——>插件——>勾选SOLIDWORKS  Motion启动运动仿真分析

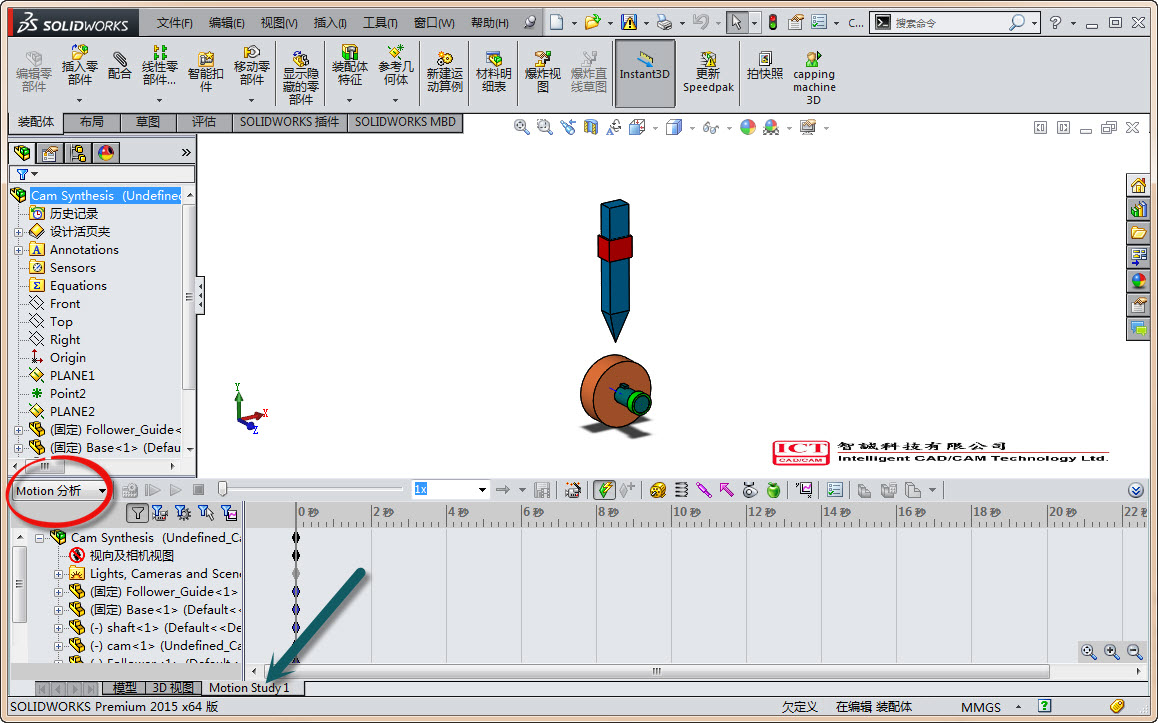

如图5切换到Motion study视图，并将分析模式切换到Motion分析。
在视项和相机视图中右键并单击禁用观阅键码播放。

图4

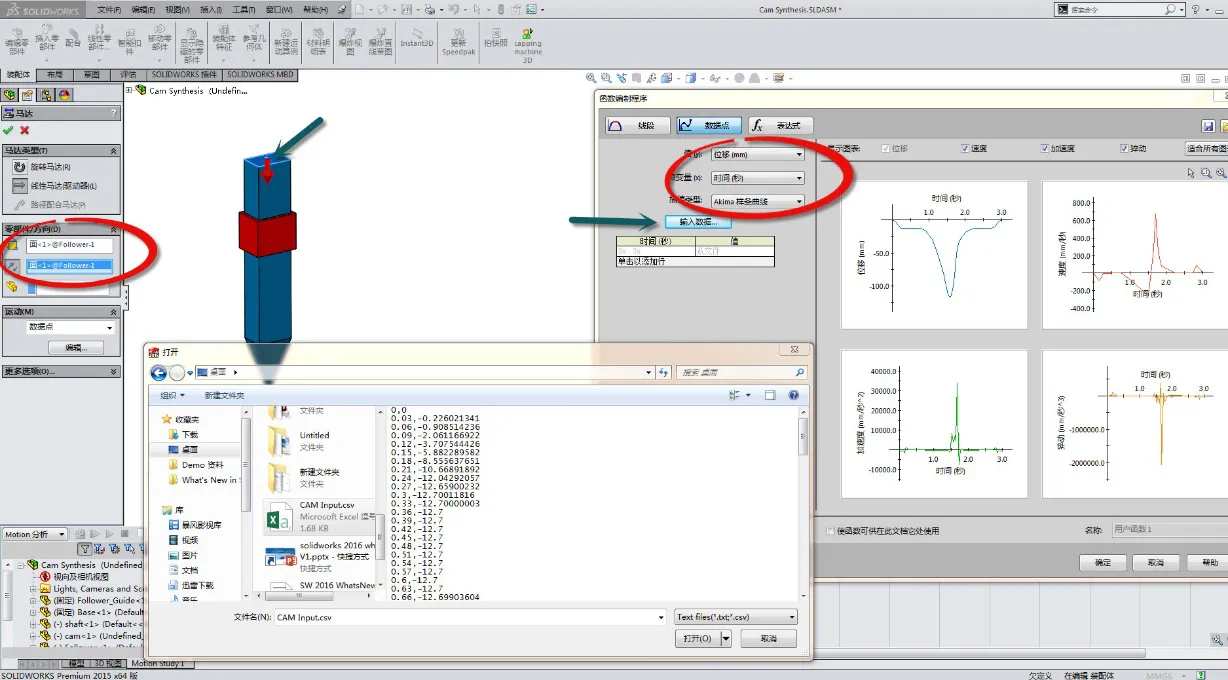

b. 我们已知从动件的运动需要符合数据点的规律。为了能满足此要求，我们需要设置一个线性马达来驱动从动件。如图6马达的位置选择从动件的顶面，方向向下，运动的模式切换到数据点模式以打开函数编制程序对话框。在此对话框中设置值为位移，自变量为时间，插值类型选择Akima样条曲线。接着点击输入数据，找到我们在第3步创建的EXCEL表格并打开。在函数编制对话框中确定，在马达编辑中确定。

图5

图6

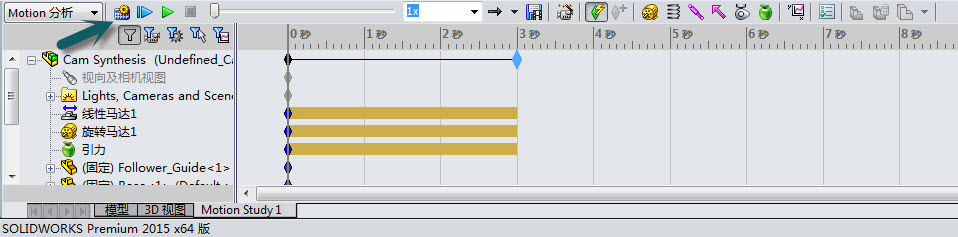

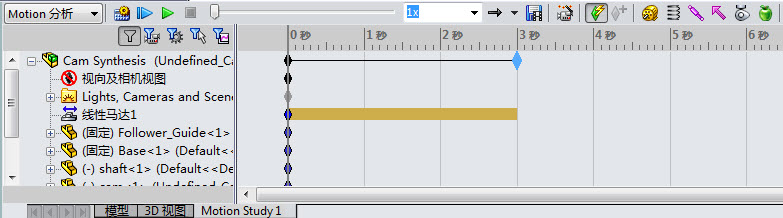

c. 由于从动件的运动周期是3秒，为了保持同步。拖动时间栏的关键帧到3秒，将仿真的周期设置为3秒，如图7。

 图7

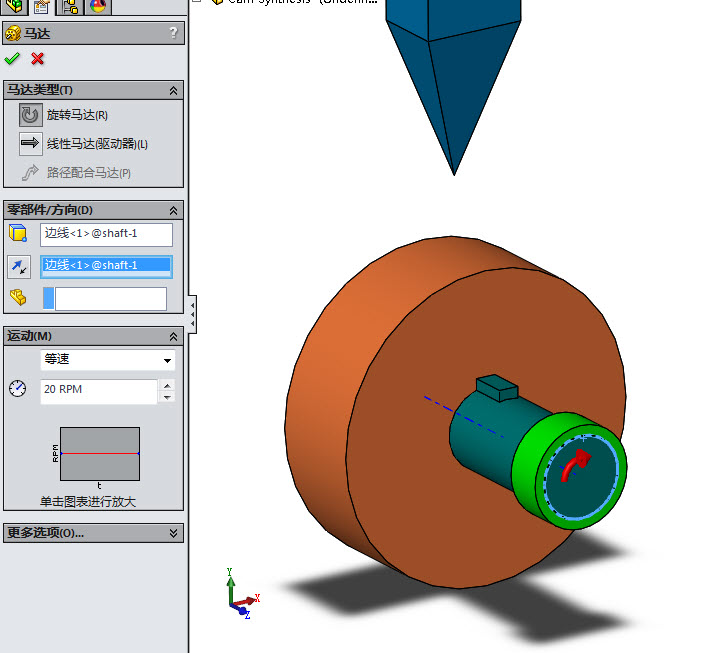

d. 给凸轮添加旋转马达，使凸轮在从动件的一个运动周期中旋转一圈。如图8，旋转马达的位置选择传动轴的边线。运动类型设置为等速，每分钟20圈，确定。

图8

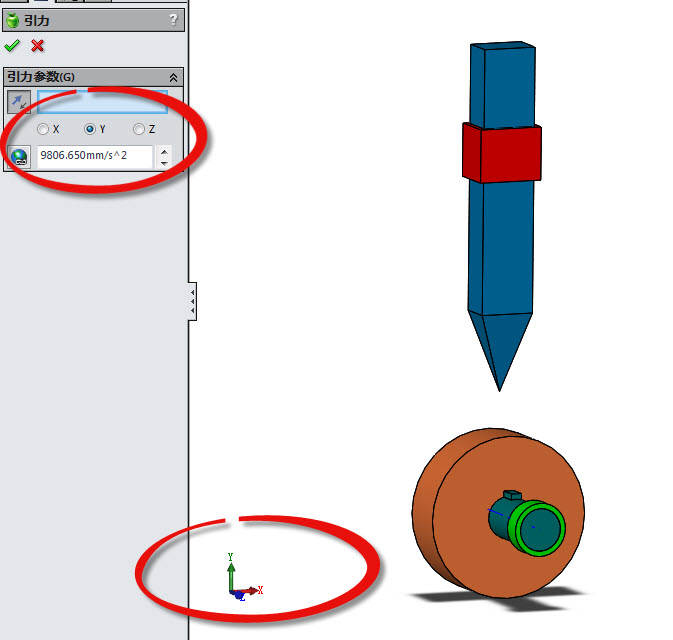

e. 添加重力，如图9，方向沿Y轴负方向。

图9


图10

f. 设置运动算例属性

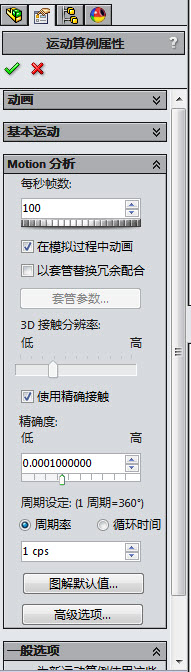

为了使获取的凸轮的轮廓精度更高，我们需要提高每秒帧数到100，并选择精确接触。如图10。

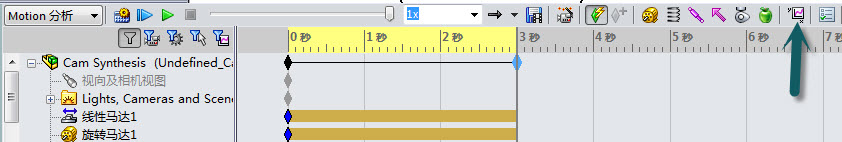

g. 如图11，单击计算，运行运动仿真。
此时我们会看到预期的运动，凸轮转动一圈，从动件同时完成一个周期的运动。

 图11

5. 获取凸轮轮廓
为了获取凸轮的轮廓，我们只需找到从动件上与凸轮接触的一点相对于凸轮的跟踪路径。此跟踪路径即为凸轮的轮廓。

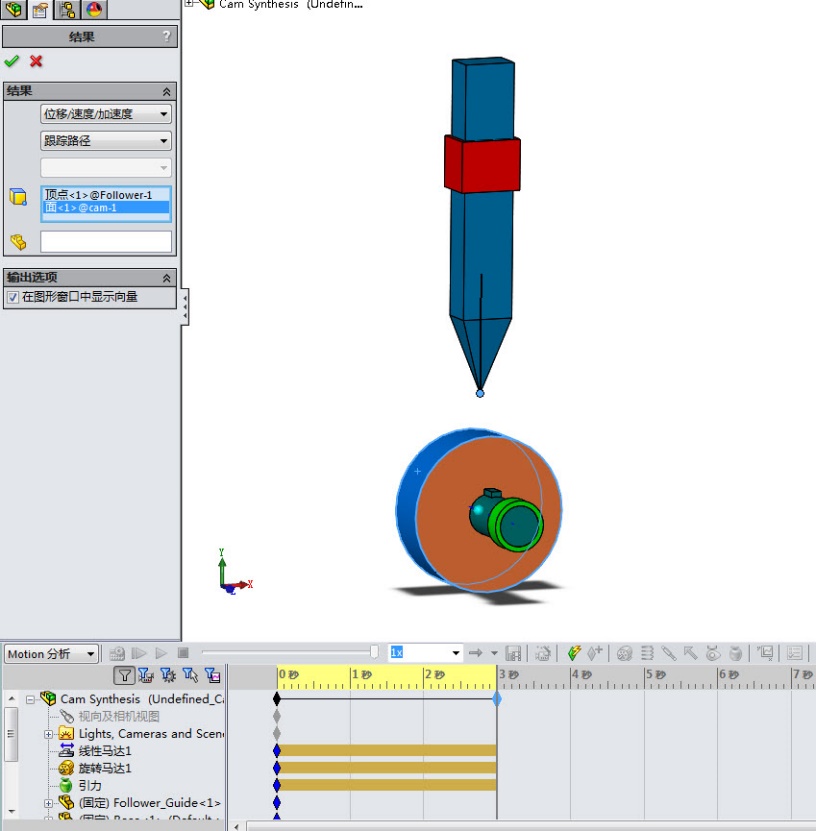

如图12和13，14所示，单击结果和图解，选择位移/速度/加速度——>跟踪路径。在要测量的实体中选择从动件的顶点及凸轮的圆柱面。确定之后即获得一个跟踪路径，此路径即为凸轮的轮廓。

 图12

图13


图14

6. 将跟踪路径转化为曲线输入到凸轮中。

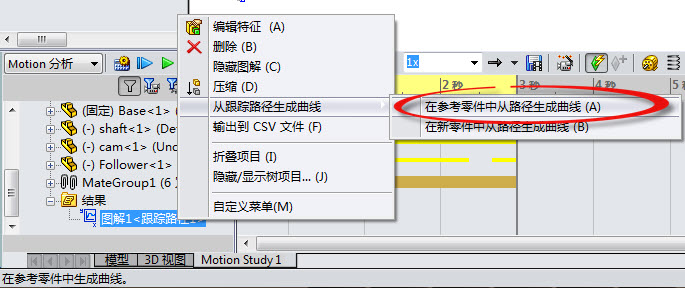

我们现在已经生成了从动件顶点相对于凸轮的跟踪路径，并且也知道这个跟踪路径即为凸轮的轮廓。为了在凸轮中使用这个跟踪路径，我们需要将其转化为曲线并输入到凸轮中。如图15，在结果图解1上右键——>从跟踪路径生成曲线——>在参考零件中从路径生成曲线。

图15

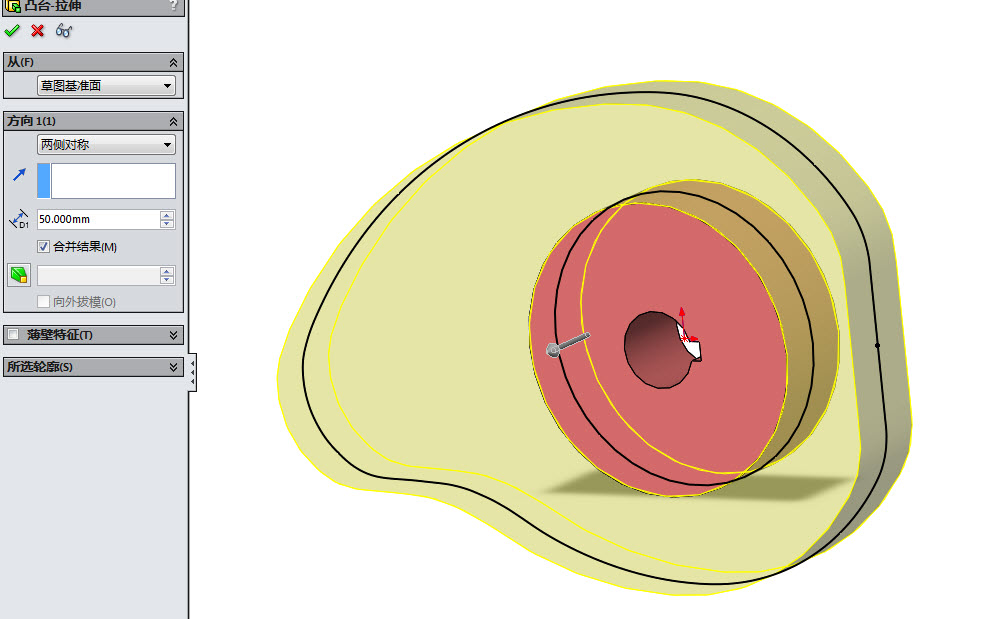

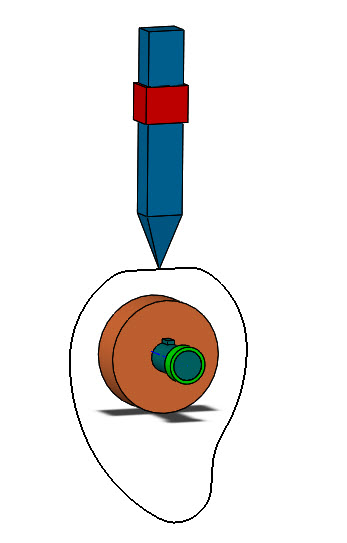

打开凸轮，在设计树中将有一个曲线，在前视基准面上绘制草图，并用转换实体引用命令，将此曲线引用，接着对草图进行拉伸。如图16

图16

切换到装配体中，重建模型。这是凸轮的设计已经完成了。接下来需要验证凸轮的轮廓是否正确。

7. 验证凸轮机构

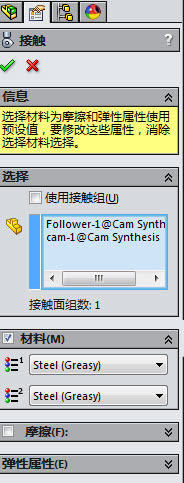

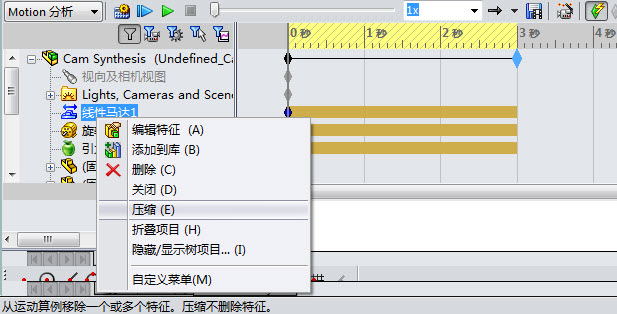

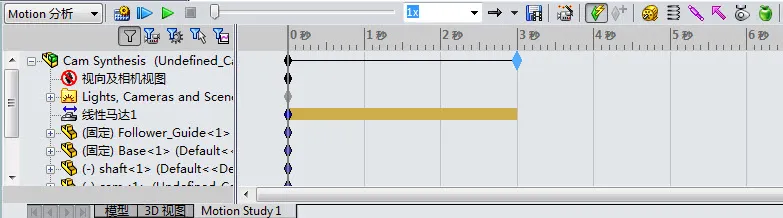

凸轮的轮廓已经设计完成，接下来我们要验证其是否正确。在当前的仿真中，从动件是依靠线性马达驱动的。在实际凸轮机构中应当是依靠凸轮的轮廓保证从动件的运动。因此在验证的时候我们需要将加在从动件上的线性马达去掉，并在从动件和凸轮之间添加接触。将时间调整到0秒的位置，压缩线性马达，如图17。在从动件和凸轮之间添加接触。如图18。

图17

图18

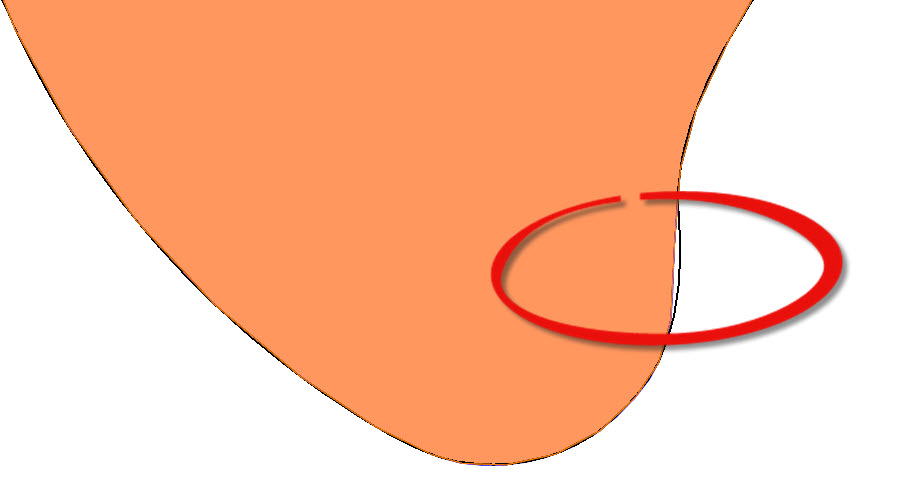

再次运行计算。我们发现从动件基本按照预期进行运动，但是在如图19的地方发生了跳跃，这是因为从动件只有在重力的作用下保证和凸轮的接触。在实际凸轮机构中，从动件上会受到向下的压力，因此我们可以忽略这一点。

 图19

三、查看从动件在Y方向上的线性位移

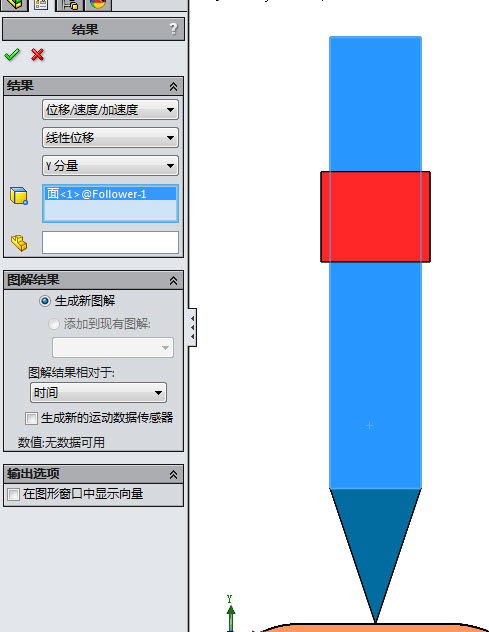

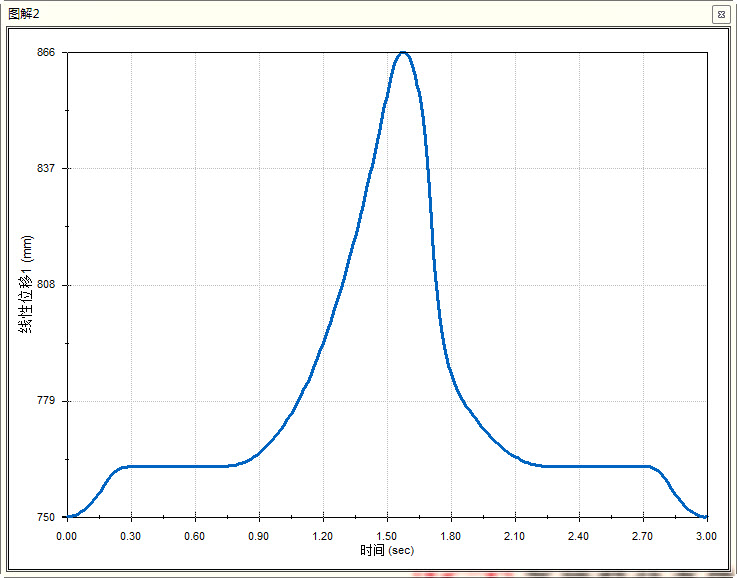

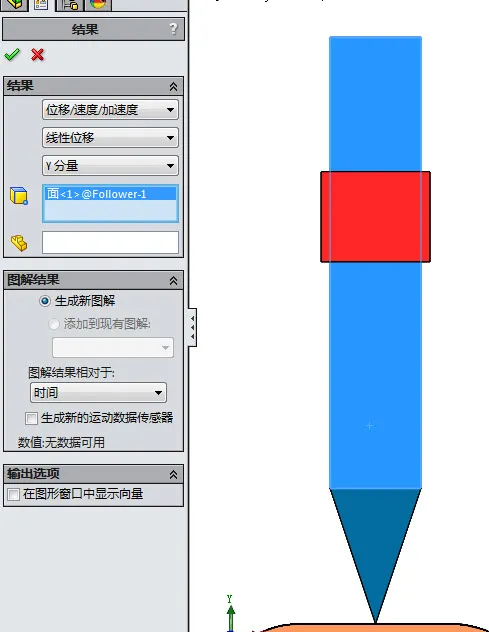

如图20，点击图解，选择位移/速度/加速度——>线性位移——>Y分量。选择从动件的一个面，确定。其在Y方向的线性位移如图21。

图20

图21

对比图3与图21，我们不难看出，从动件是符合我们所规定的运动规律的。说明凸轮轮廓的设计是合乎设计要求的。

四、结束语
本文利用SOLIDWORKS Motion运动仿真功能来完成凸轮机构的运动仿真，从而快速直观的获得凸轮轮廓。可以大大的降低研发成本，得到很好的使用效果。
