SOLIDWORKS Simulation 拓扑分析

拓扑分析是一种非参数优化，根据设计空间，重新分配材料寻求新的材料布局 满足给定优化目标下的设计迭代，比如在满足一定安全系数的情况下，进行材料的重新布局，优化设计，减轻材料重量。 操作步骤如下：

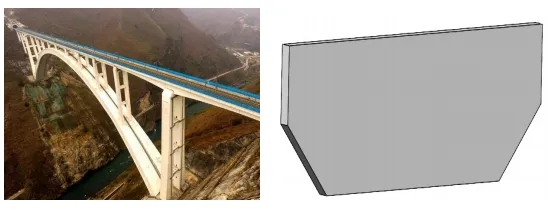

1. 在 SOLIDWORKS软件当中绘制好实际的产品模型外形（例子为等比例缩放）

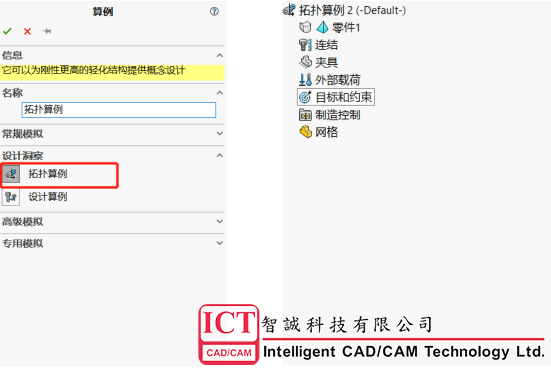

2. 创建一个 Simulation分析算例，选择拓扑算例

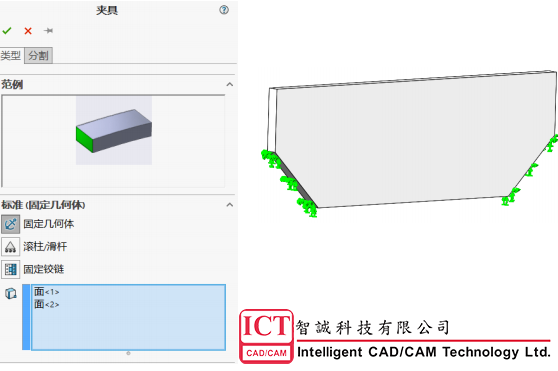

3. 设定约束夹具 设定桥梁两边固定，模拟实际当中两边连接约束

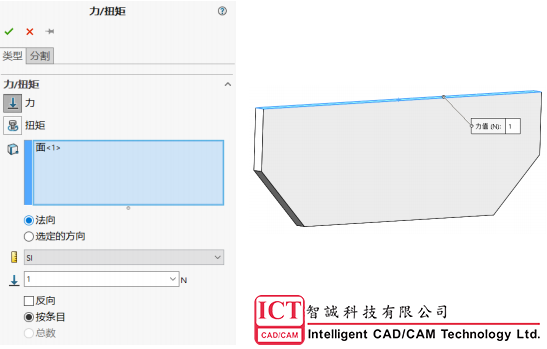

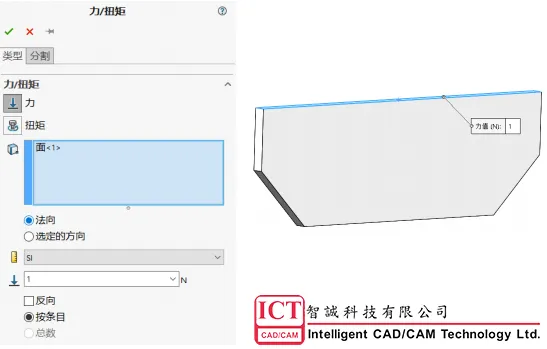

4. 设定载荷 设定整个桥面均匀受力，并按照等比例设定 1N 的载荷。（实际的产品，根据实际工况设定即可）

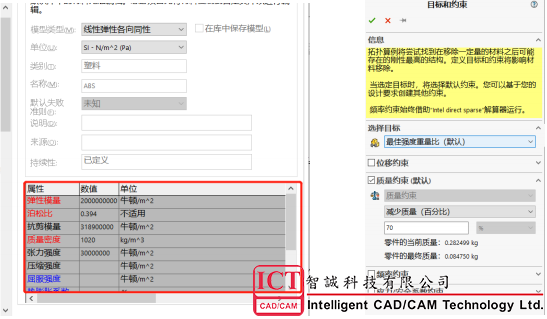

5. 设定材质及目标约束 设定对应的材质并设定需要达到的目前，比如：此例子，目标是达到 70%的减重。

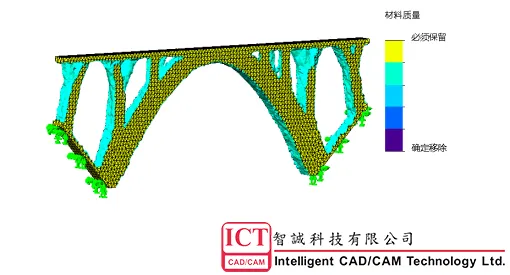

6. 结果查看 结果当中空白的区域是当前状态下可以去除的材料，可以根据右边的数值颜色条， 来查看模型中，必须保留及可以移除的区域。
