SOLIDWORKS Flow Simulation—循环流动仿真

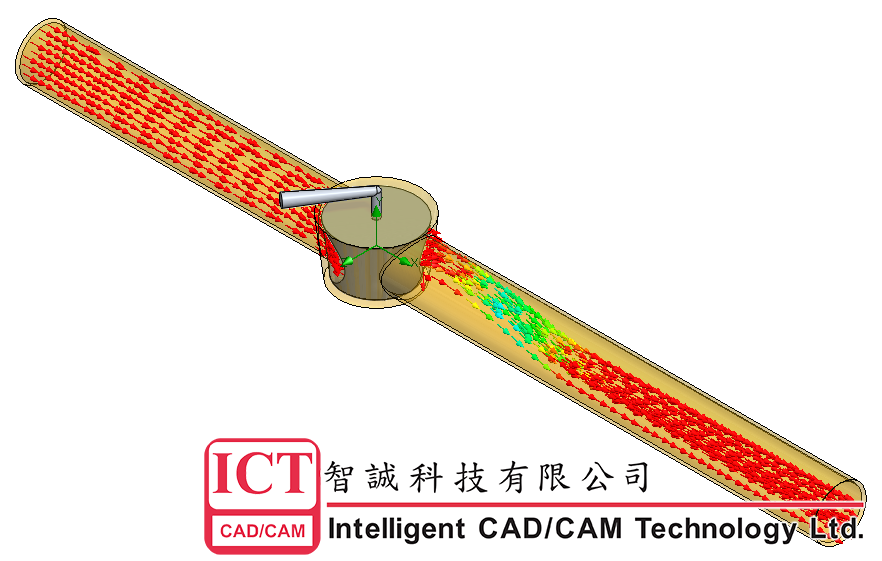

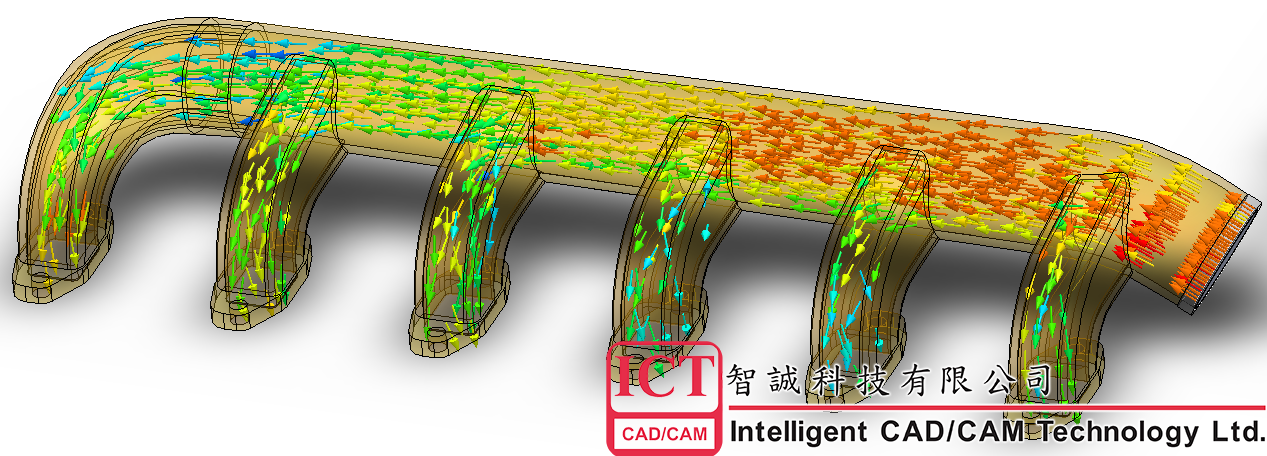

在使用Flow Simulation研究流体流动时，我们一般会定义一个入口，一个出口来形成流动条件，如下图例子：

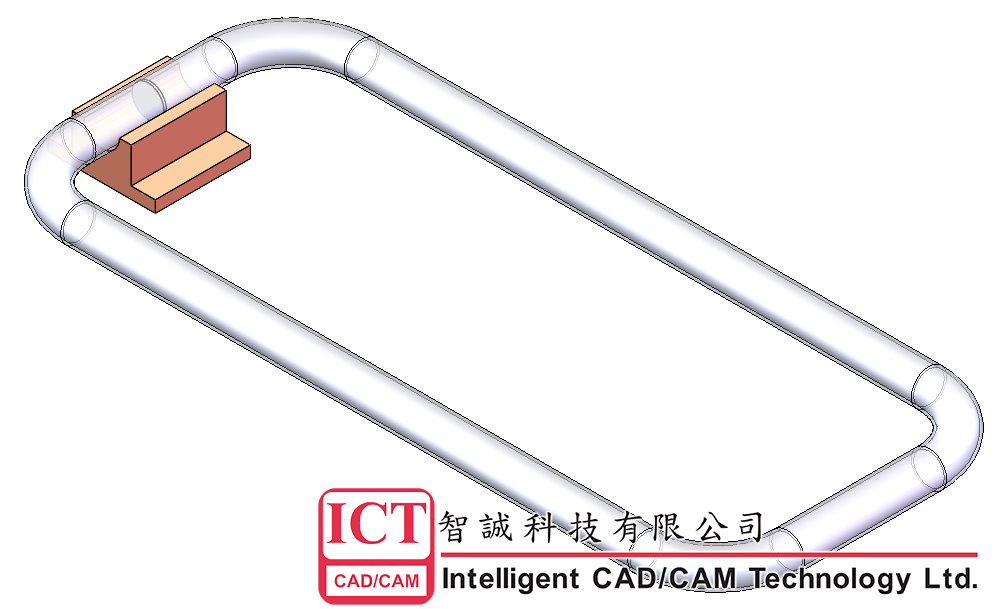

但是我们也会遇到另外一种分析类型，就是循环流动，在循环流动当中，我们不存在入口或者出口的流动条件，流体在一个封闭的区域进行循环流动。我们在现实当中也会遇到很多类似的结构，例如电脑机箱的水冷散热，如下图，接下来我们以水冷散热的简化模型进行循环流动的仿真设置。

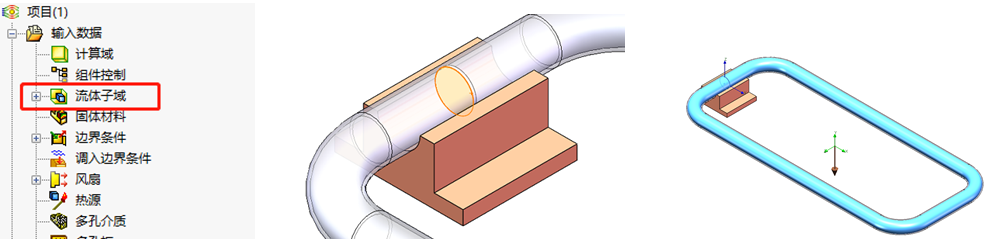

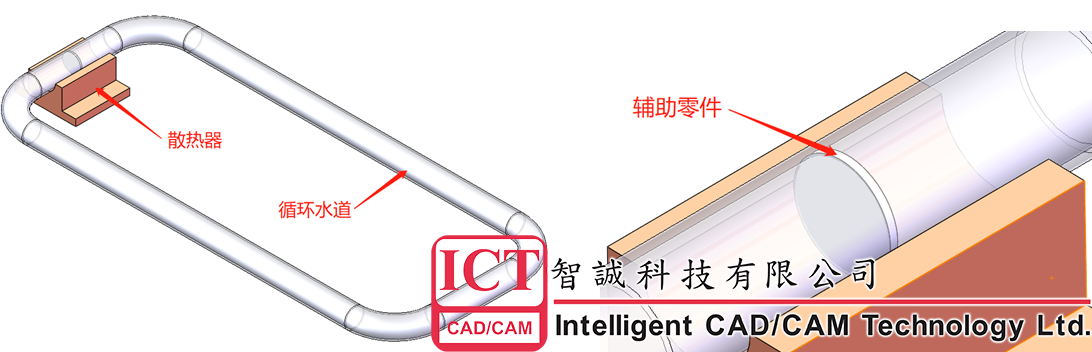

模型包括散热器、循环水道和中间辅助模型，辅助模型的直径和循环水道的内径一致，厚度可以设定为1mm。

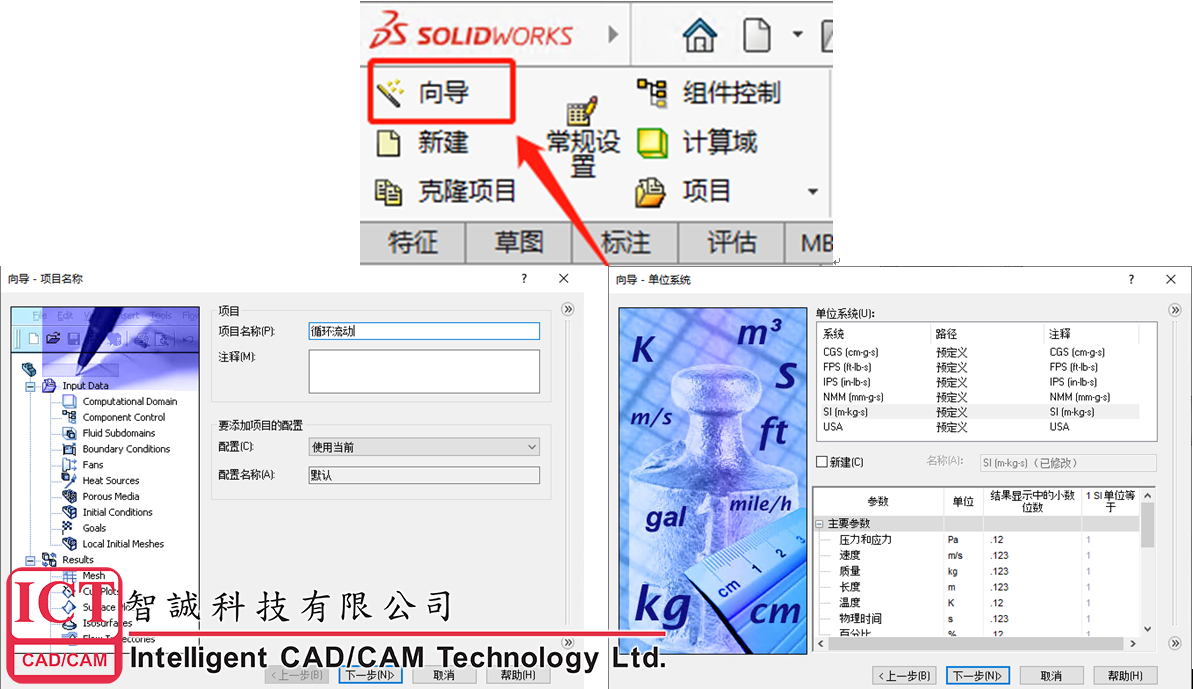

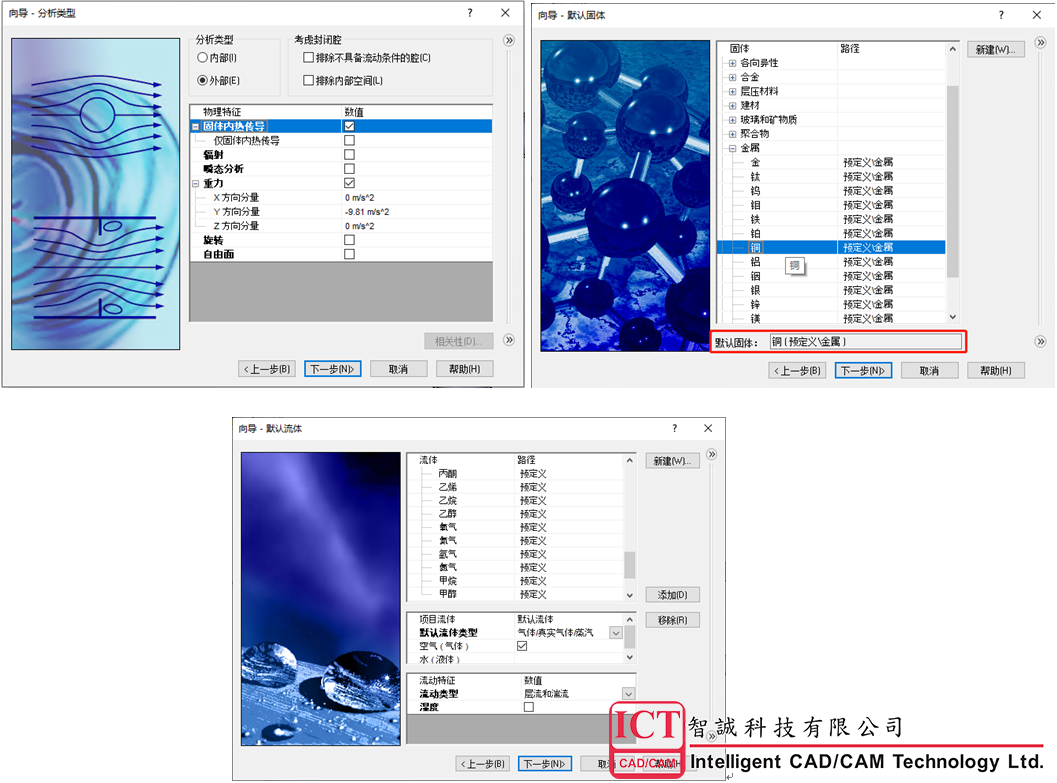

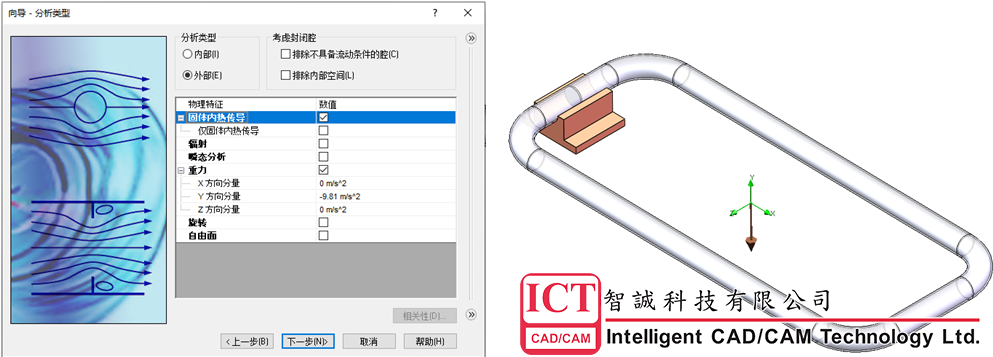

准备好模型过后，就可以进行Flow Simulation的向导设置，设置初始条件最后点击完成。设置如图下：

注意，在设置重力方向时，需要保持重力的方向为竖直向下。

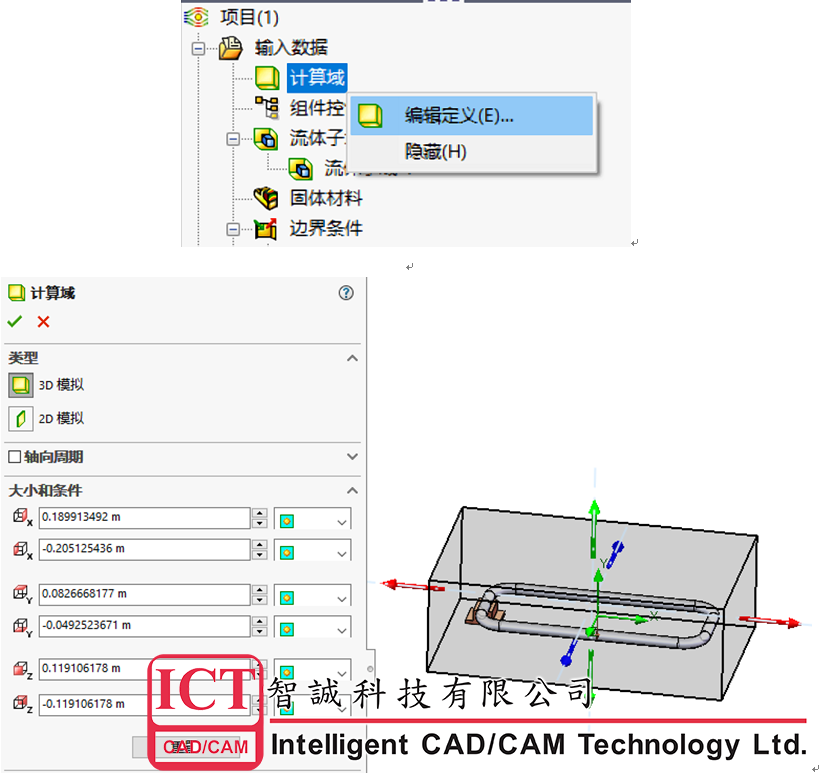

设置好向导后，需要调整一下计算域。

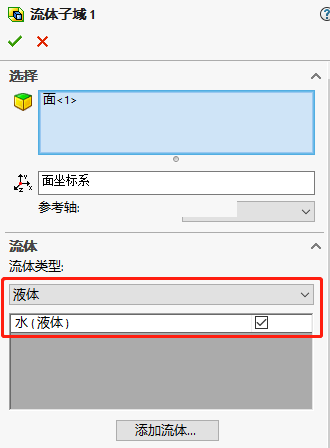

接下来我们设置流体子域，设置第二个流体域。选择辅助零件的一个面，软件即可进行自动识别，并且把流体材料设置为水。

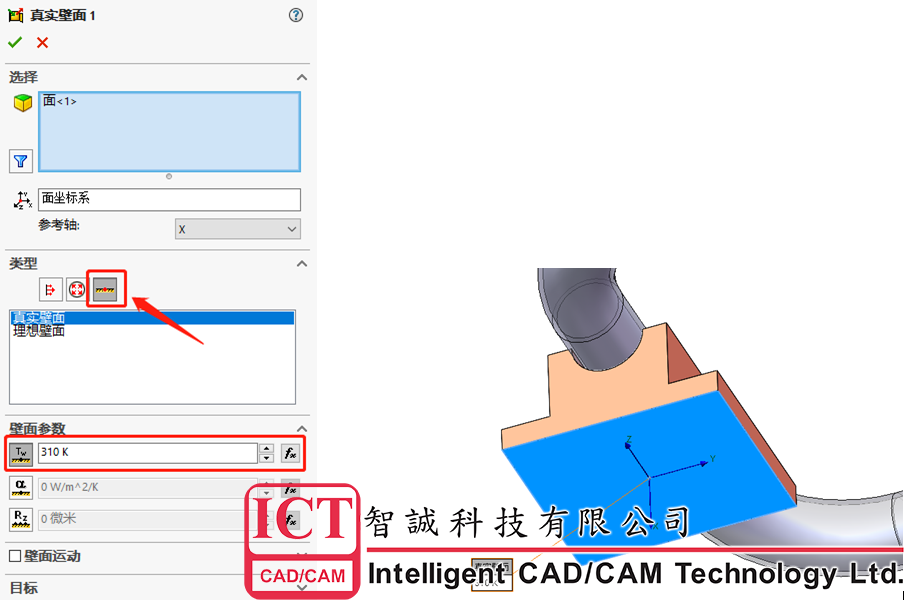

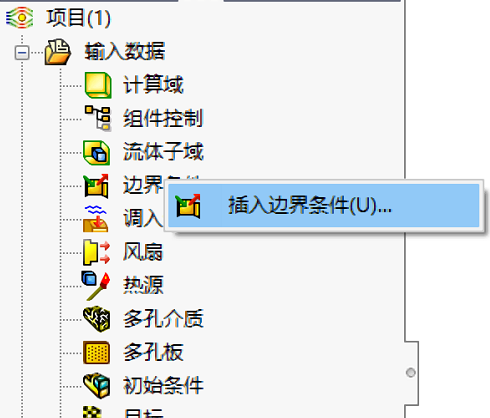

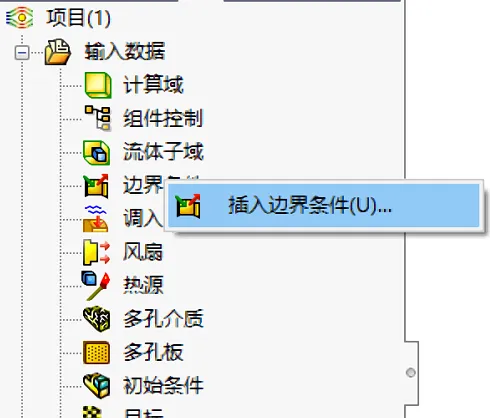

然后可以设置散热器温度。右键边界条件，选择散热器的底面，输入310K（37度）。

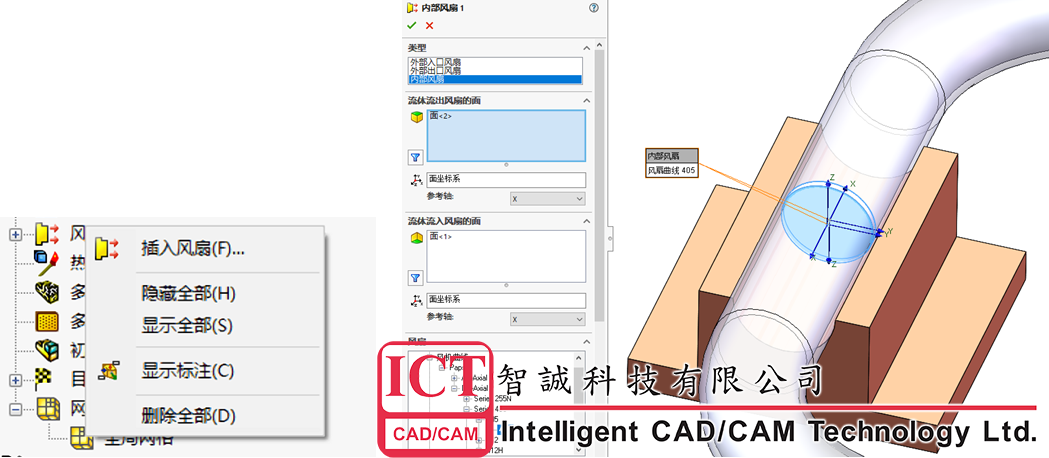

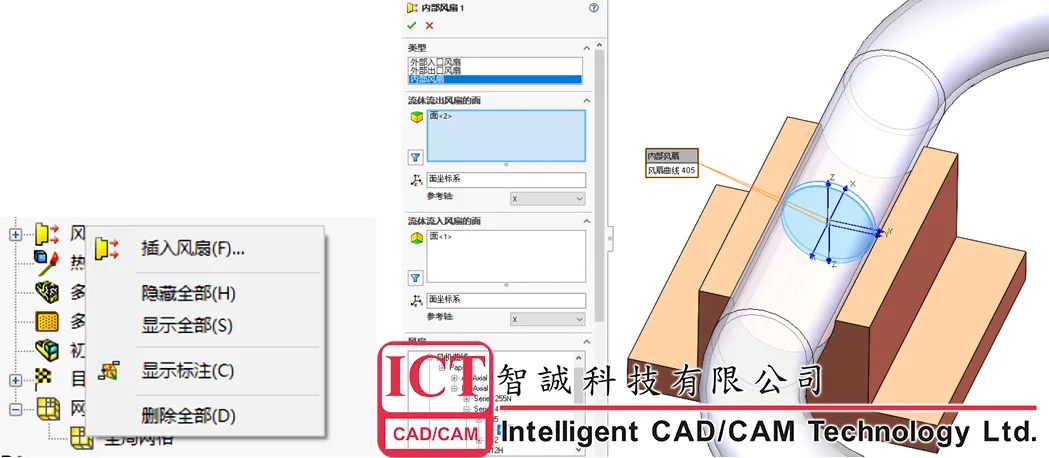

然后就是关键点，内部流动的边界条件，在这里我们使用内部风扇作为流动条件。在辅助零件上选择好流入和流出面。风机曲线选择DC-405。



      在风扇设置属性栏中，我们可以找到降级设定，风扇运行在绝大部分情况下不会满载进行，在这个选项我们输入0.2，代表代表以百分之20功率进行工作。

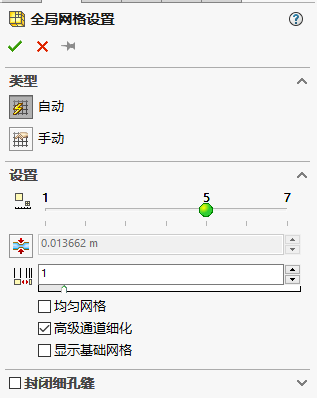

在网格设置中，选择5级网格，勾选高级通道细化。

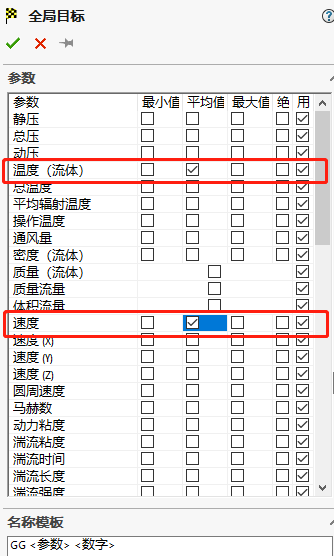

最后在计算前需要设定计算目标。设置温度和速度的全局目标。

然后提交计算即可！

 （gif图片双击打开即可）

最后大家有兴趣的话，可以尝试设置瞬态的计算或尝试更高温度的效果！
