ABAQUS CAE—静态分析步单轴拉伸断裂仿真

单轴拉伸在金属的性能测试中比较常见，今天我们来讨论一下如何在ABAQUS中使用静态分析步实现单轴拉伸的断裂现象。

1、首先我们先绘制一根轴，我们可以使用SOLIDWORKS软件或者直接在ABAQUS中进行绘制。在这个例子中我们先在SOLIDWORKS中先绘制好模型再导入ABAQUS。尺寸如下：

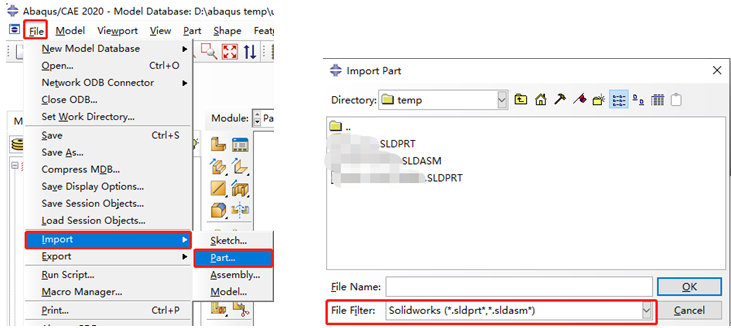

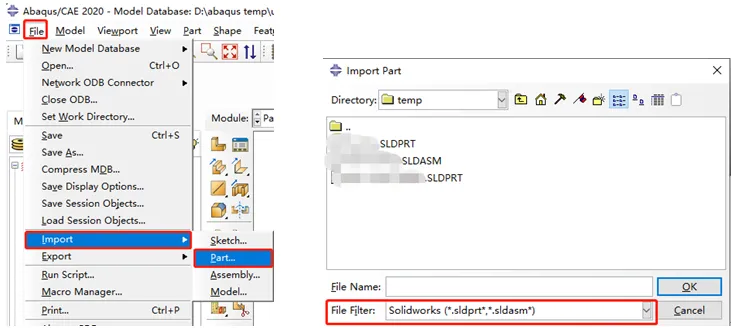

在ABAQUS2020中，我们可以直接导入SOLIDWORKS的模型，但是需要注意模型的名称最好是以英文命名，出现中文字符会出现乱码。

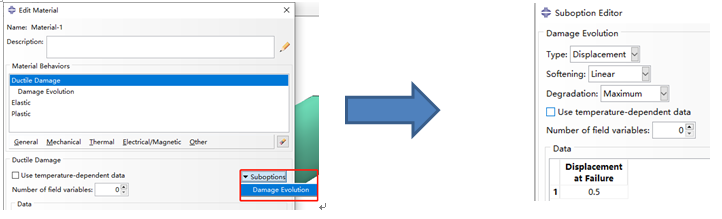

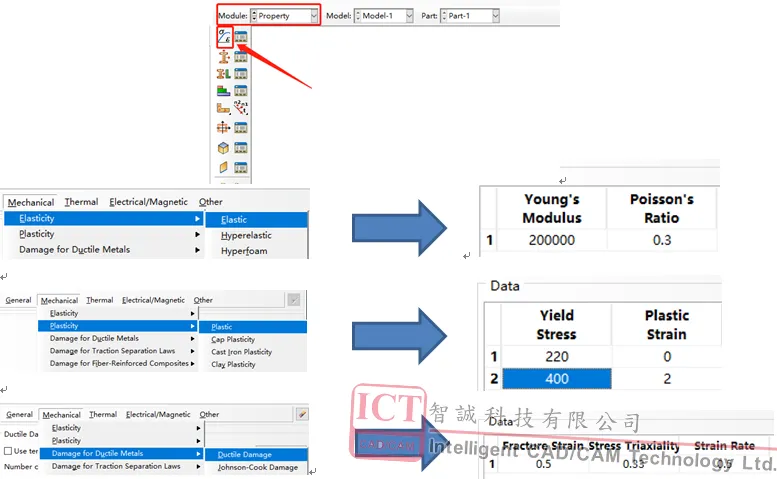

2. 进入Property模块，新建材料。这里我们需要给定弹性属性，塑性属性还有材料的损伤属性。注意损伤属性中需要给定损伤演化（Damage Evolution）。

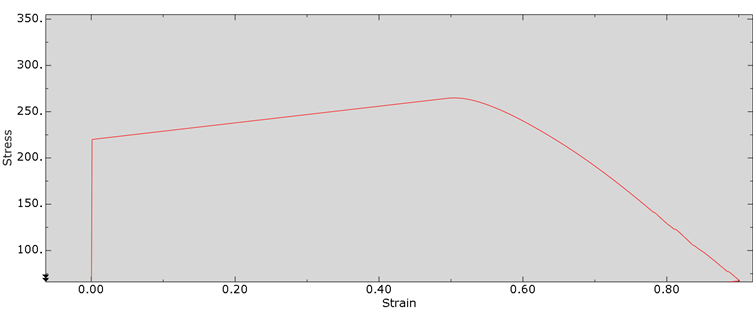

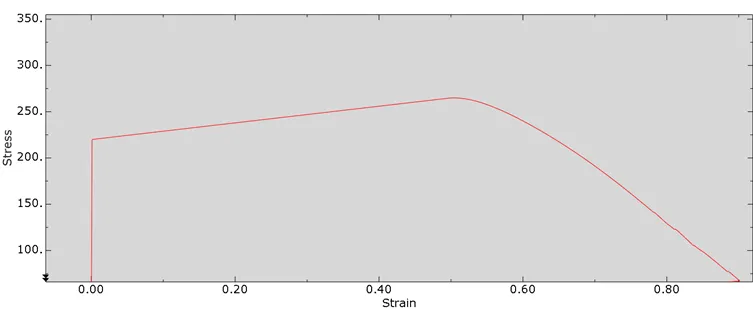

3、根据材料属性，应力应变曲线如下，应力220MPa时达到屈服，当应变到达0.5的时候发生断裂。

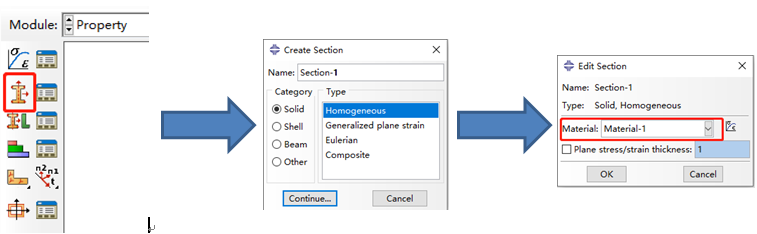

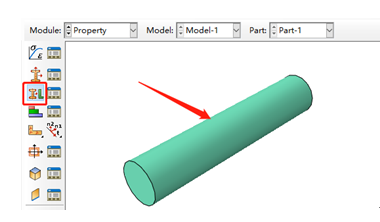

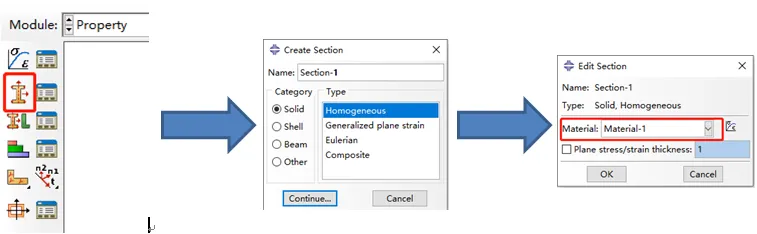

4、创建截面，并把截面赋予零件，按鼠标中键确定。已经赋予截面的模型为绿色。

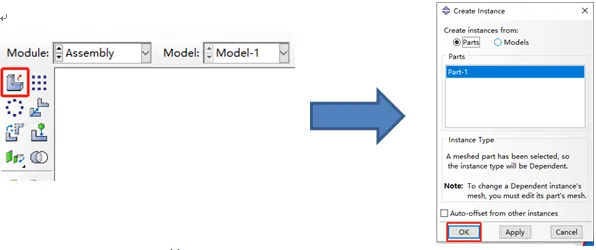

5、进入Assembly模块，创建装配，直接将圆棒选中，插入装配即可。

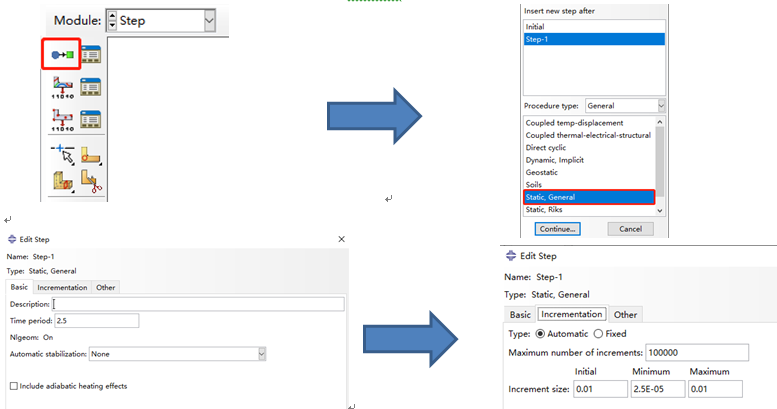

6、进入Step模块，创建静态分析步，分析步设置如下，总时间设置为2.5s。

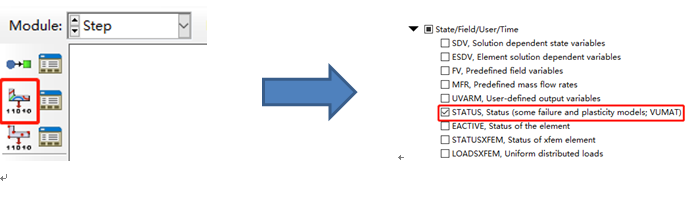

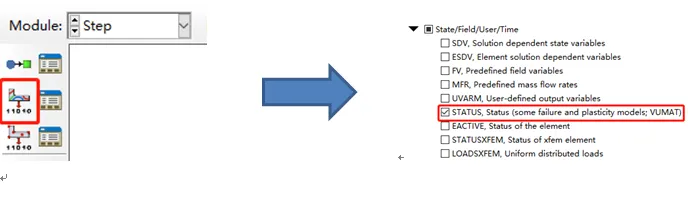

7、接下来我们需要输出单元的状态，来进行单元删除，当单元应变达到材料的损坏条件时，单元就会自动进行删除。

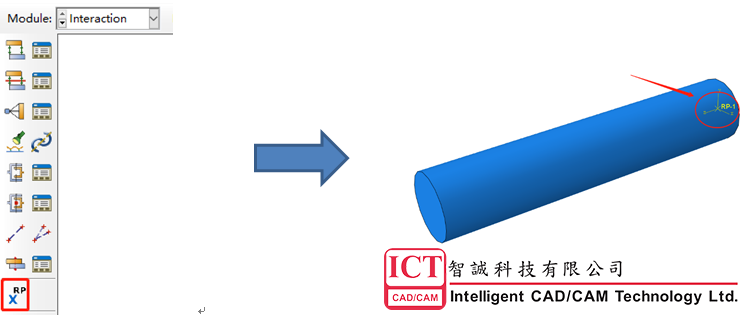

8、进入Interaction模块，在圆棒的一端圆的圆心建立参考点。

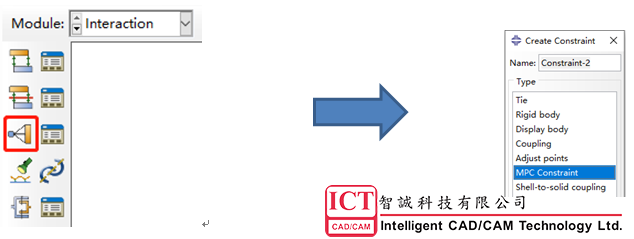

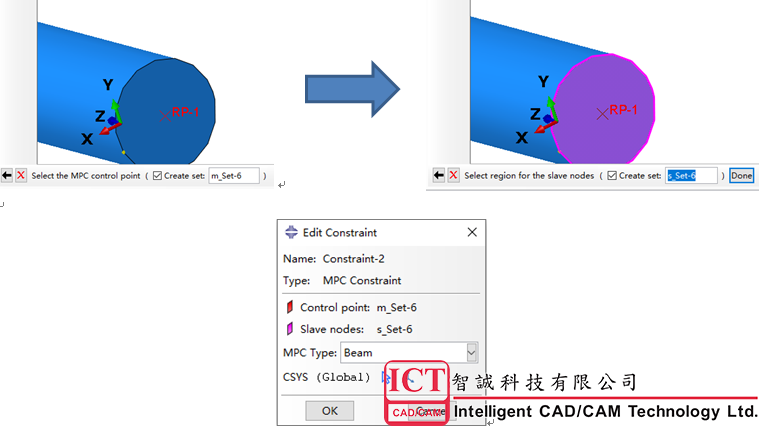

9、然后使用MPC连接器功能，把圆面和参考点耦合起来。Control point选择PR1，Slave node选择圆面，类型选择Beam。

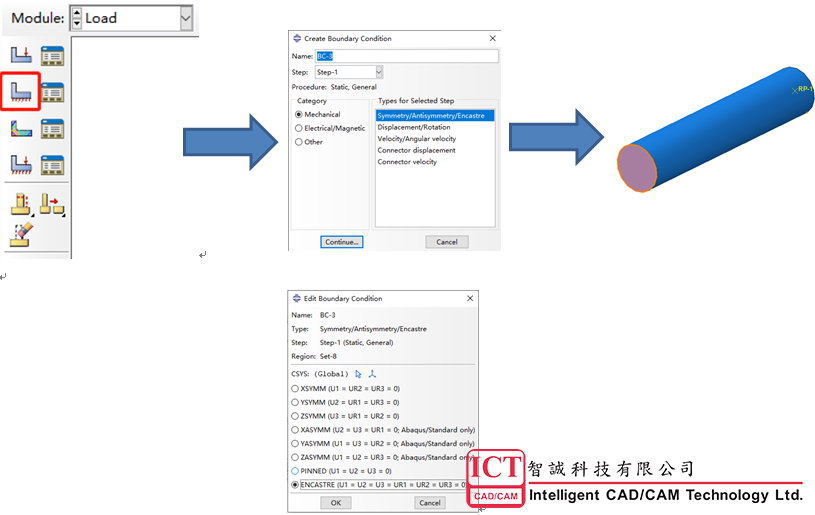

10、进入Load模块，设定固定，约束圆面的所有自由度。

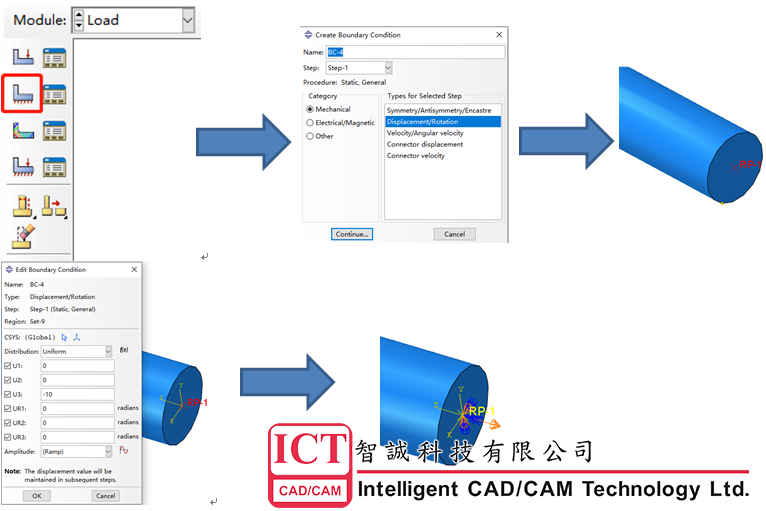

11、选择RP-1并根据坐标系设定强制位移10mm。

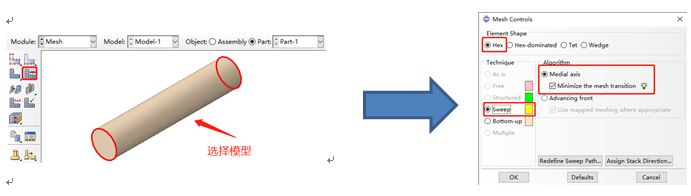

12、进入Mesh模块，设定网格的控制方法，在这个案例里面选择Hex(六面体单元)。

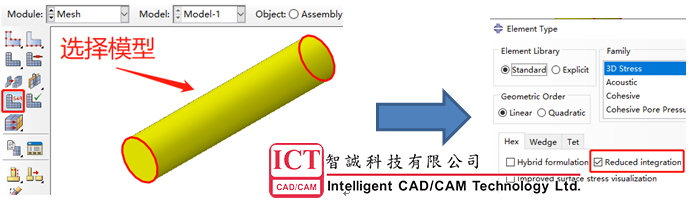

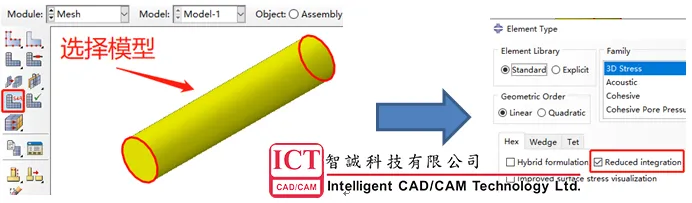

13、设定网格类型，选择减缩积分单元。

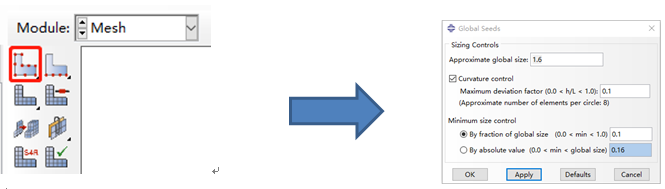

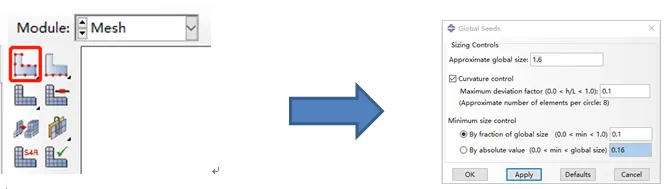

14、布种子，种子密度为1.6mm。

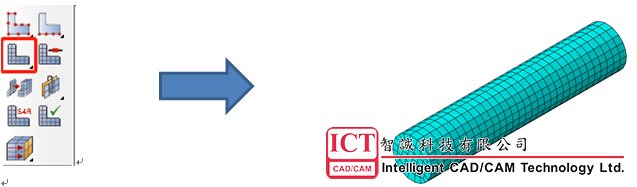

15、划分网格。

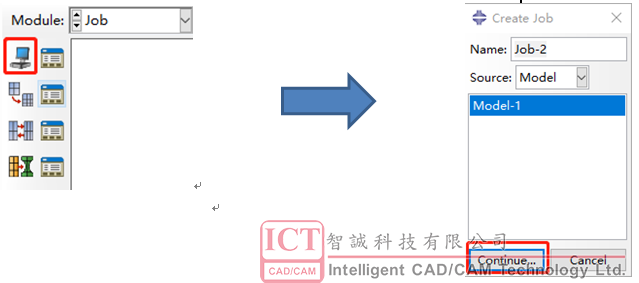

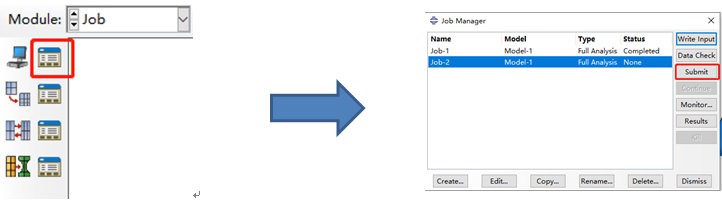

16、进入Job模块，建立Job。根据自己电脑设置计算的核心数。

17、提交运算。

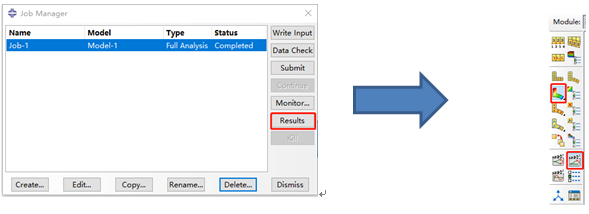

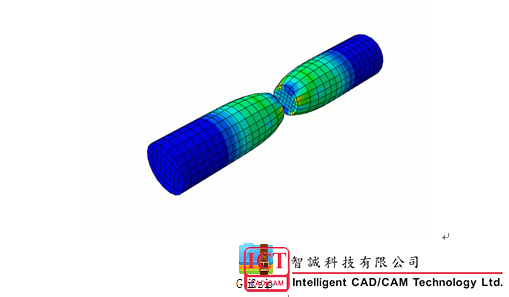

18、计算完成后，最后点击Results，查看结果即可。
