SOLIDWORKS批量修改旧工程图图纸格式及绘图标准

Q：随着企业发展，会存在数以千计旧工程图文档，而当图纸格式或绘图标准更改后，如何将它们更新呢？如：标题栏、尺寸样式、注解及表等。
A：首先，我们先确定以下概念：图纸格式—通过SOLIDWORKS“替换图纸格式”功能可进行替换，涵标题栏、图框、图幅等。

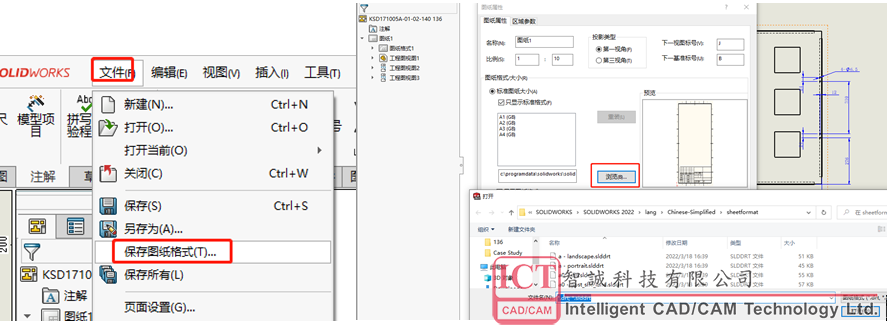

注意：请提前将新工程图模板保存为图纸格式，便于后续替换。

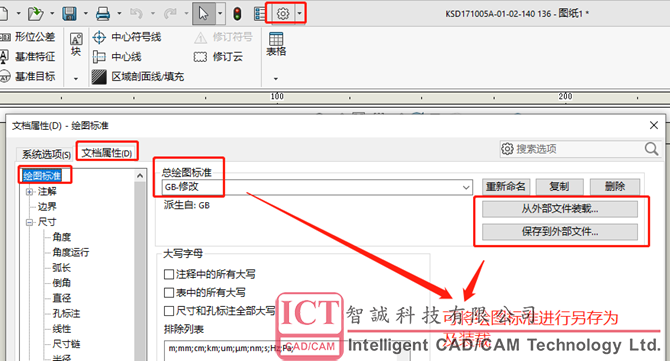

绘图标准存储在“文档属性”内，随着文件不同，可能会不一样，为了简化用户任务，SOLIDWORKS提供了可导入/导出“绘图标准”的选项，然后，可将这些绘图标准加载到其它文档中；

Q：知道解决，那么，如何批量实现上述操作呢？
A：可以使用ICTBox的“替换图纸格式”功能，批量替换图纸格式及绘图标准；
注意：请提前将新的绘图标准保存为外部文件，便于后续使用；

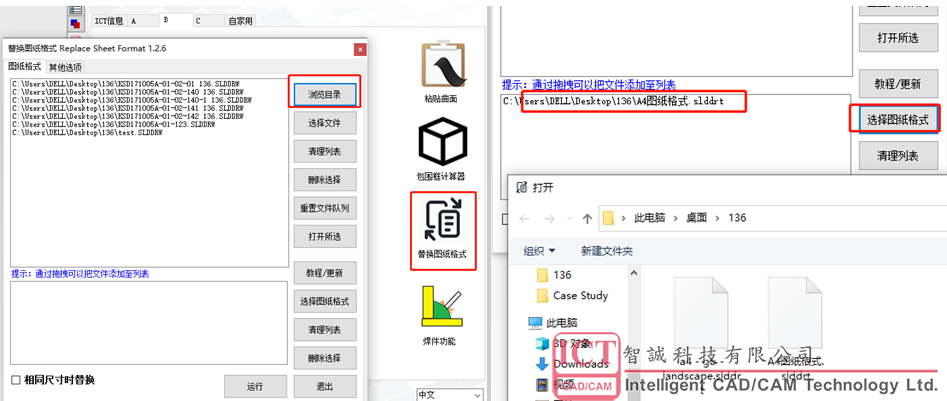

●  加载ICTBox插件—“替换图纸格式”—“浏览目录”，自动选择文件夹下全部工程图；
●  再选择替换的图纸格式；

在其他选项下，选择前面保存的绘图标准文件，运行替换，即可。
