SOLIDWORKS工程图公差显示大小随公差类型改变

日期：2024-07-04 发布者: 小编浏览次数：次

在同一个工程图中我们经常会用到对称公差和双边公差一起使用的情况，针对这样的使用情况我们如何制作模板呢?在制作公差的时候使用样式功能：制作两个样式，在使用不同公差

在同一个工程图中我们经常会用到对称公差和双边公差一起使用的情况，针对这样的使用情况我们如何制作模板呢?

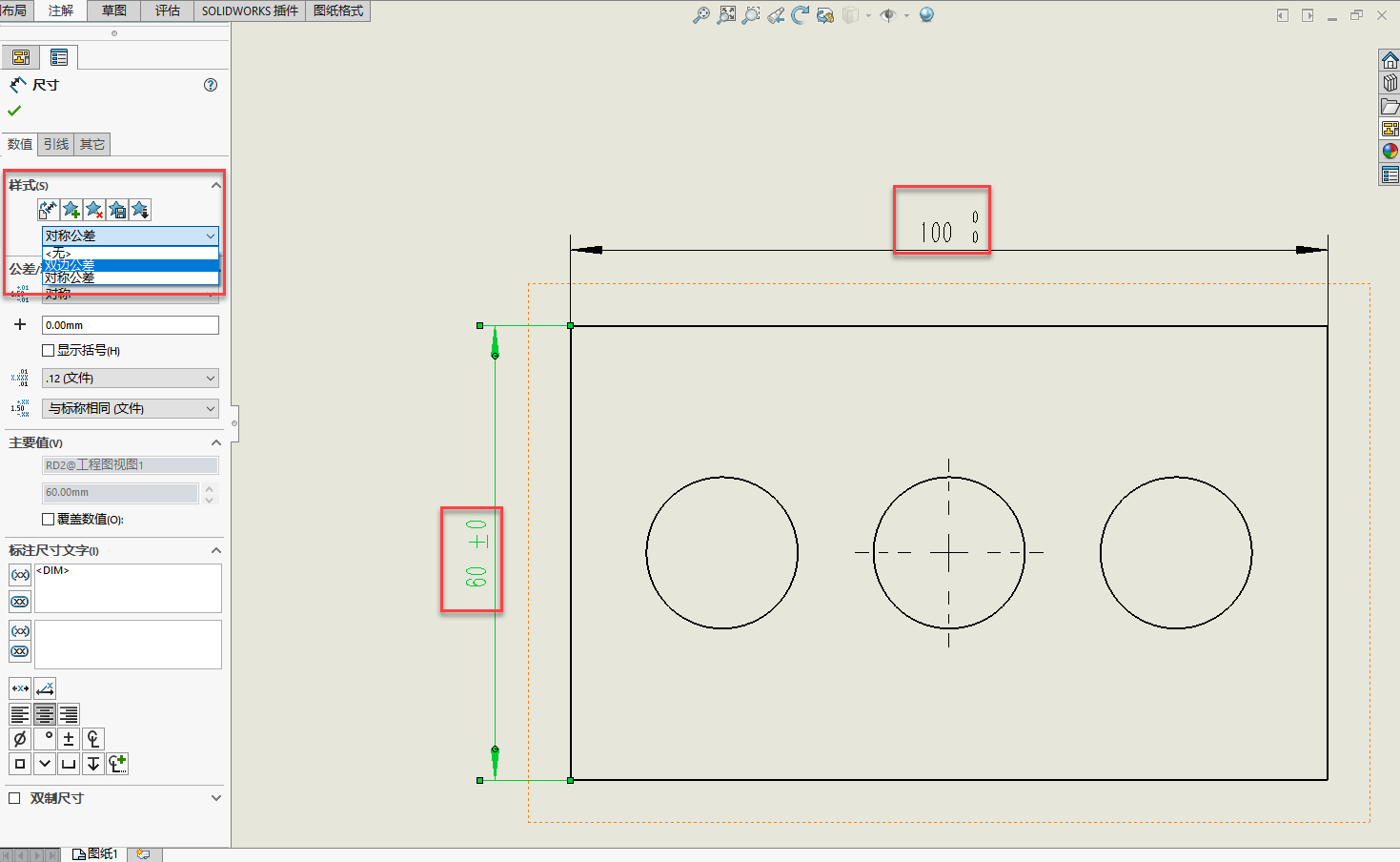

在制作公差的时候使用样式功能：制作两个样式，在使用不同公差的时候使用对应的样式。

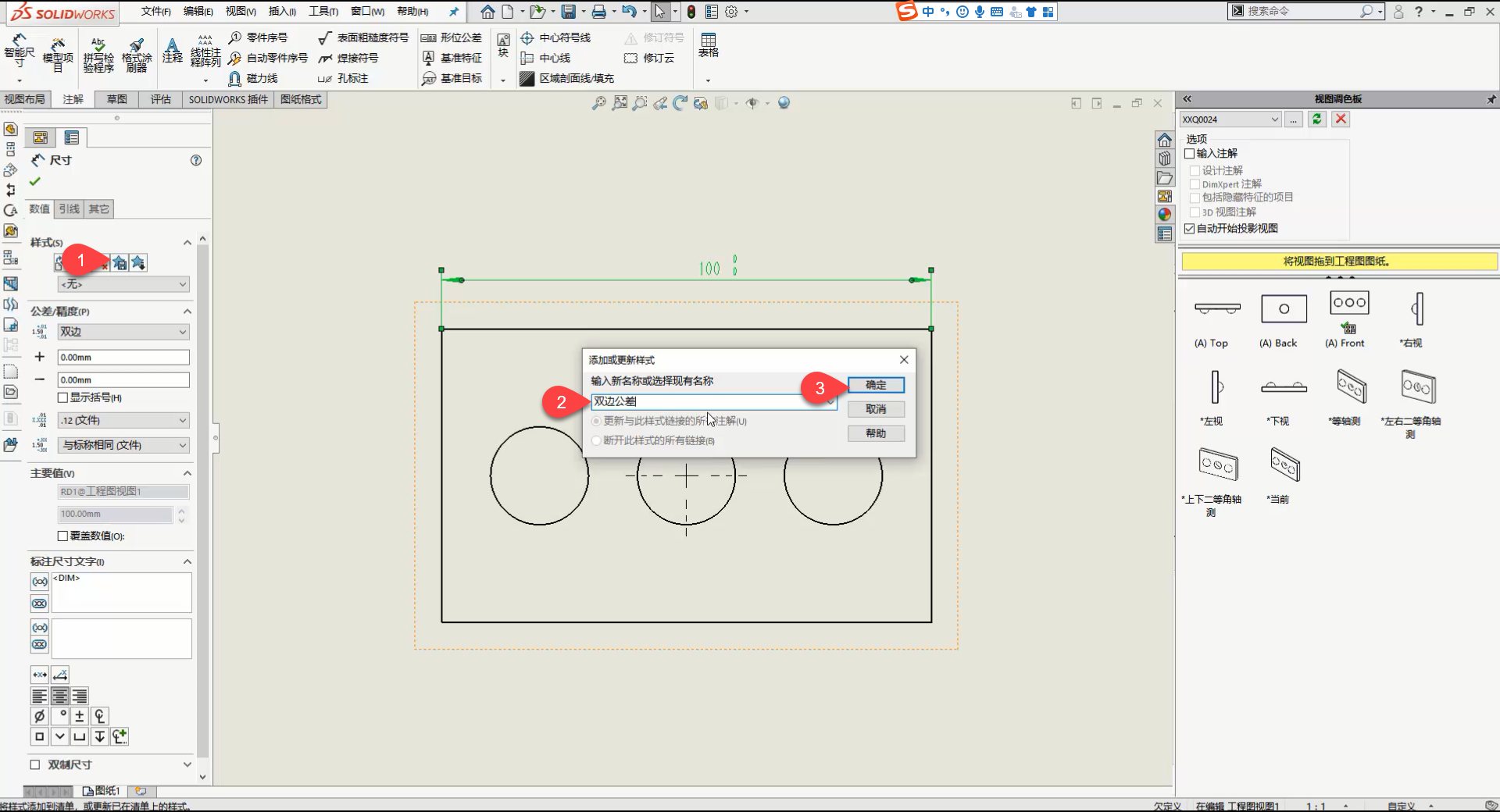

如何制作样式：首先在制作工程图模板时默认不带公差；制作样式文件；增加双边公差样式和对称公差样式

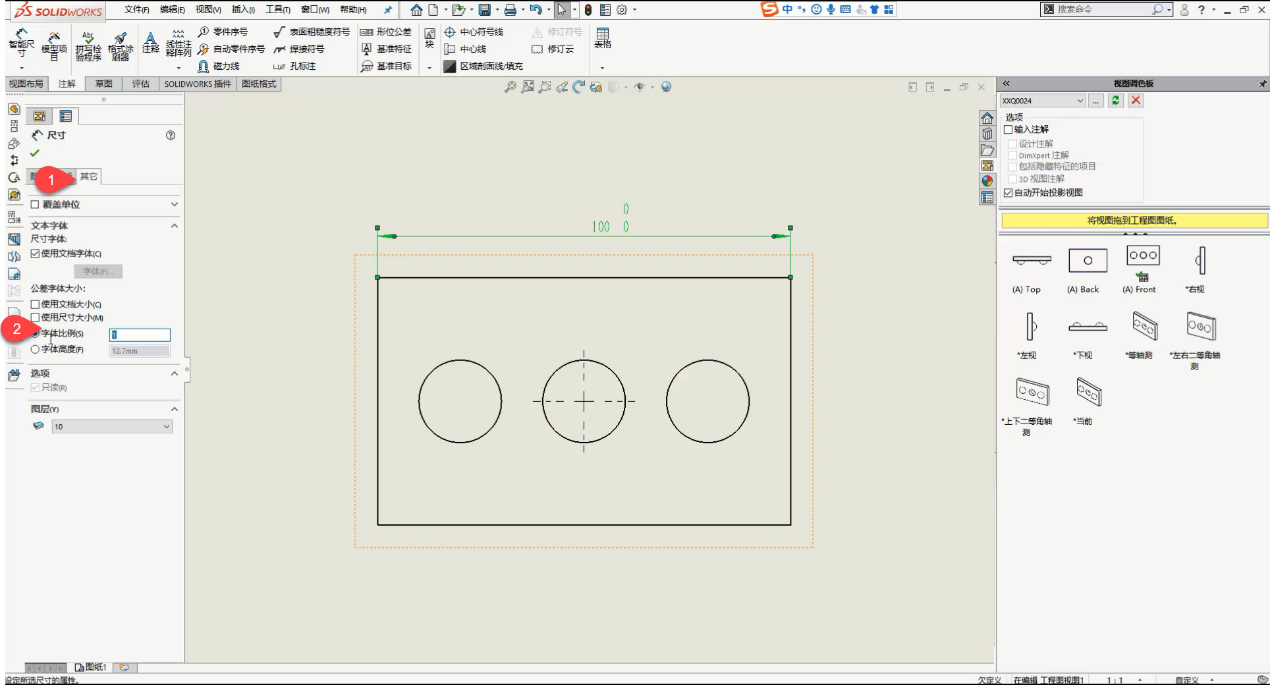

修改公差尺寸大小：在其他选项卡中修改字体比例，更改至合适的大小，一般为0.6

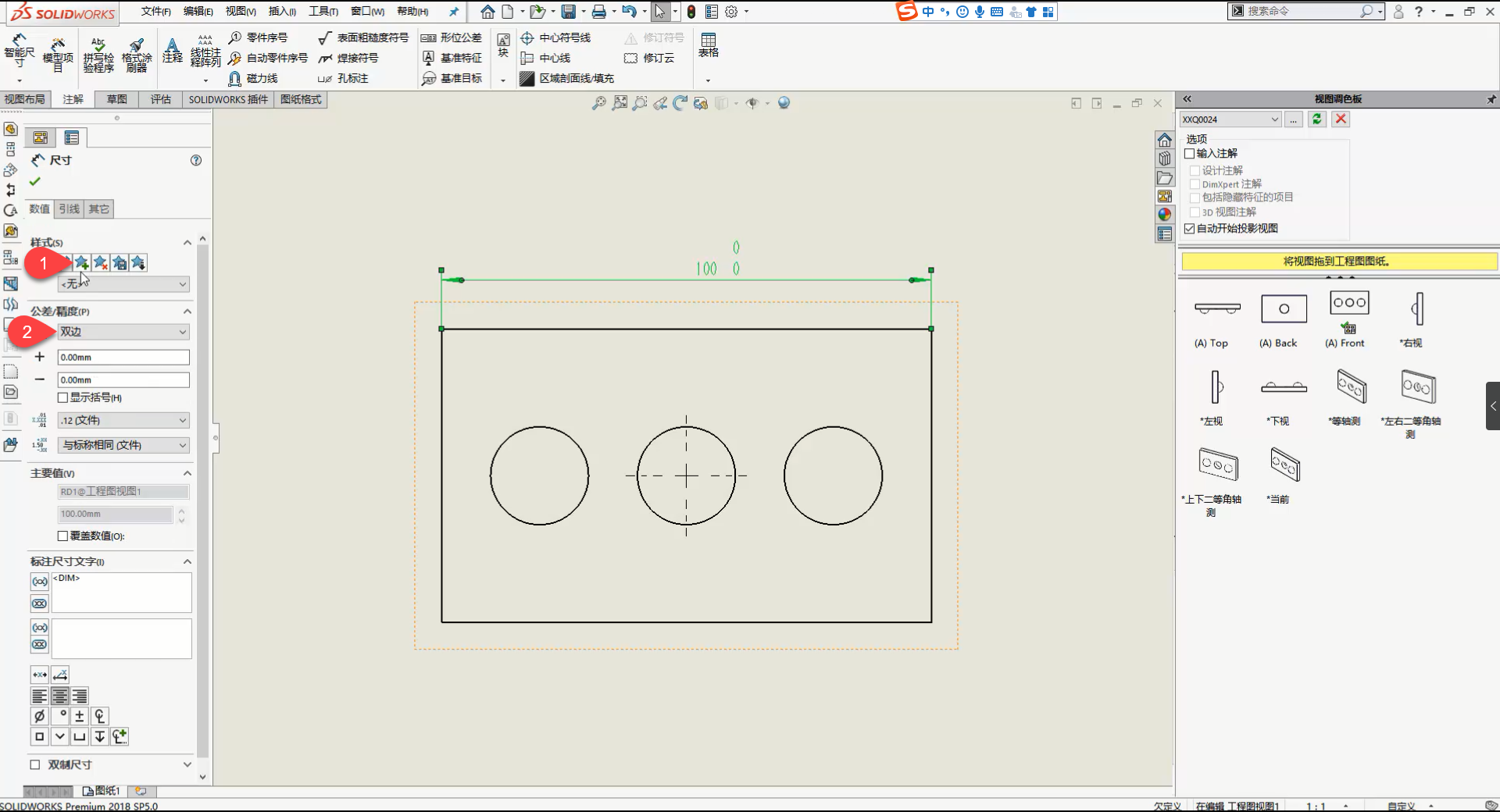

在数值选项卡中增加样式
