SOLIDWORKS 3DInterconnect正确应用

一、以下问题是否一直困扰着你？
● 第三方CAD数据更新后在SOLIDWORKS中无法实时更新？
● 第三方CAD数据转换过程中可能会出错？
● 无法直接编辑第三方CAD数据？
● 打开第三方CAD数据以后无法单独打开零部件？
● 打开第三方CAD数据出现破面无法进行输入诊断？
● 打开第三方CAD数据以后无法保存所有零部件到本地磁盘上？
……
二、关于3D Interconnect
1. 3D Interconnect是SOLIDWORKS 2017的新功能。它使用的新的数据交流技术来替换传统的导入导出功能，以便可以跨越不同的三维工程软件共同使用CAD数据。

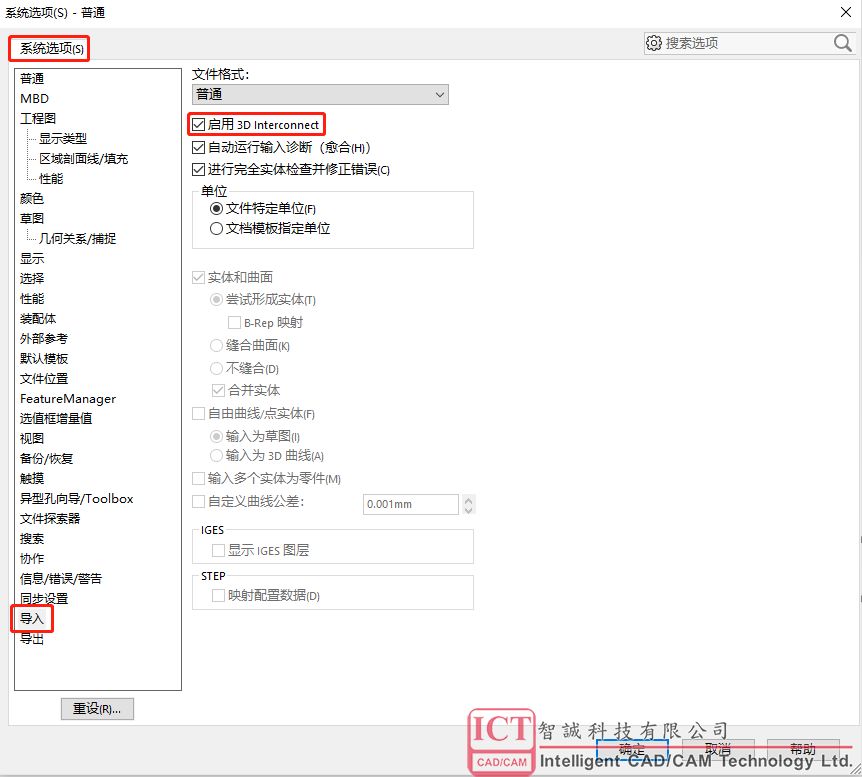

2. 3D Interconnect选项位于：菜单栏-工具-选项-系统选项-导入，如下图

默认情况下，3D Interconnect选项是打开的

3. 3D Interconnect支持以下格式及文件格式：

接下来，我们将讨论开启3D Interconnect与关闭3D Interconnect分别会带来什么影响。

三、开启3D Interconnect

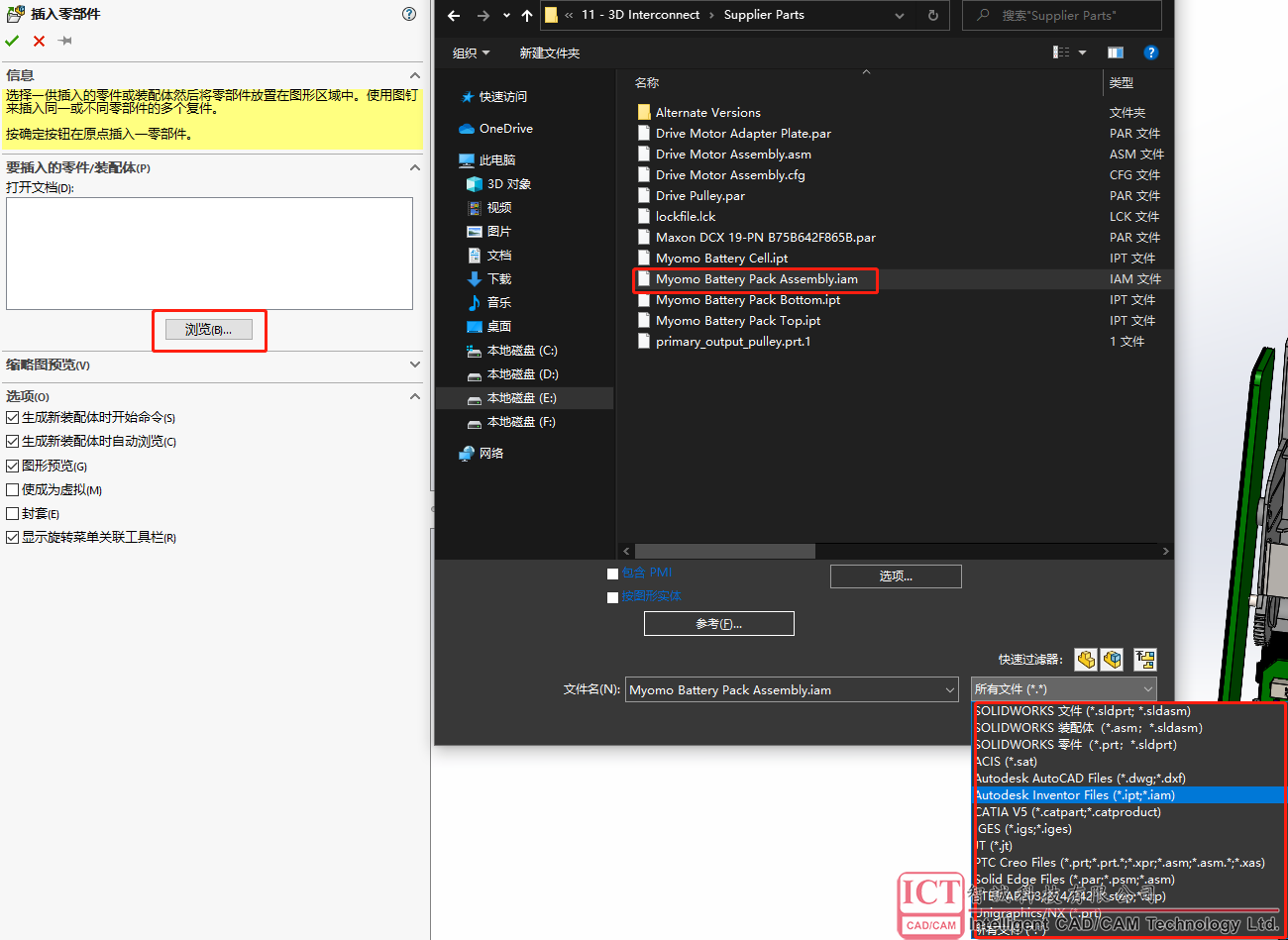

1.  不用把别人发过来的CAD数据转换成SOLIDWORKS文件，就可以直接把这个CAD数据插入到SOLIDWORKS装配体中。举例：我们在SOIDWORKS装配体中【插入零部件】-【浏览】，选择Inventor的装配体零件：“Myomo Battery pack Assembly.iam”我们已经不再需要对方提供中间格式（IGES/STEP/IGES），然后保存为SOLIDWORKS文件。现在，可以直接使用源文件进行设计编辑。

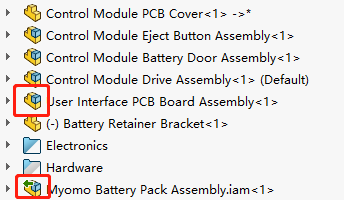

2.  通过源文件的关联链接在SOLIDWORKS软件中保持独立的关联性，也就是说，对方格式还保留关联。我们可以看到，从Inventor插入进来的装配体与SOLIDWORKS格式本身的装配体在图标上存在着差异。

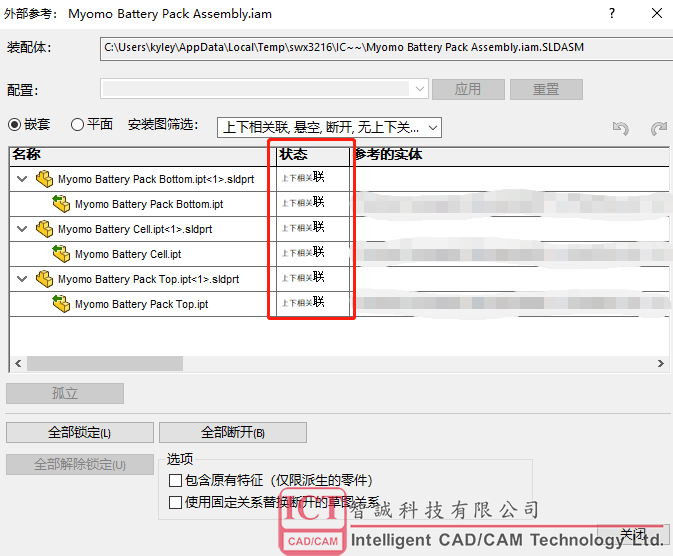

3.  如果保持源文件的独立关联性，那么SOLIDWORKS就可以创建特征更新其创作应用程序中的CAD数据，则SOLIDWORKS文件中就会更新这些更改。举例：我们已经将Inventor装配体模型对其进行配合设计完毕。若原本的Inventor装配体模型发生了数据更改，我们就可以将已修改完毕的设计数据直接覆盖源文件上。此时SOLIDWORKS就会自动更改此设计数据，完成数据更新，不再需要重新插入零部件，再对其进行配合设计。

四、关闭3D Interconnect
1.  打开CAD数据以后可以单独打开零部件。
●  如果关闭了3D Interconnect选项功能，就可以不需要保存所有装配体文件（包括零件）之前就可以单独打开装配体/零件的文件。

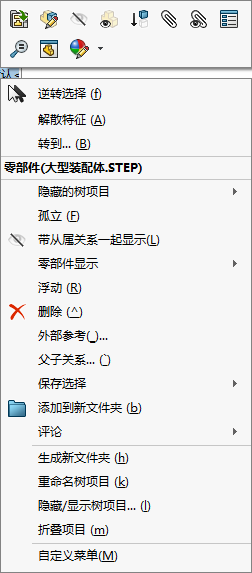

●  如果开启了3D Interconnect选项功能，就不会出现【打开】这个选项，如下图

这是因为开启了3D Interconnect功能了以后，SOLIDWORKS参考的是源文件格式，并没有套用SOLIDWORKS的模板，导致不能独立打开装配体/零件文件。
2.  打开CAD数据以后，出现破面可以进行输入诊断，以便愈合破面完成实体创建。

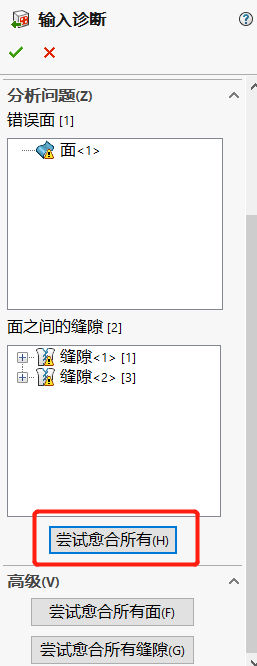

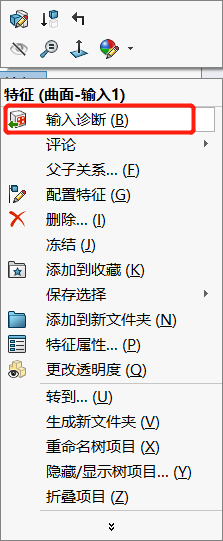

●  如果关闭了3D Interconnect选项功能，就可以对导入进来的模型套用SOLIDWORKS模板，对其进行【输入诊断】（如图一），系统将会识别几何图形数据，检查破面并愈合（如图二）：

 图一

  图二

●  如果开启了3D Interconnect选项功能，就不会出现【输入诊断】这个选项

3.  打开CAD数据以后，可以将所有零部件保存到本地磁盘上

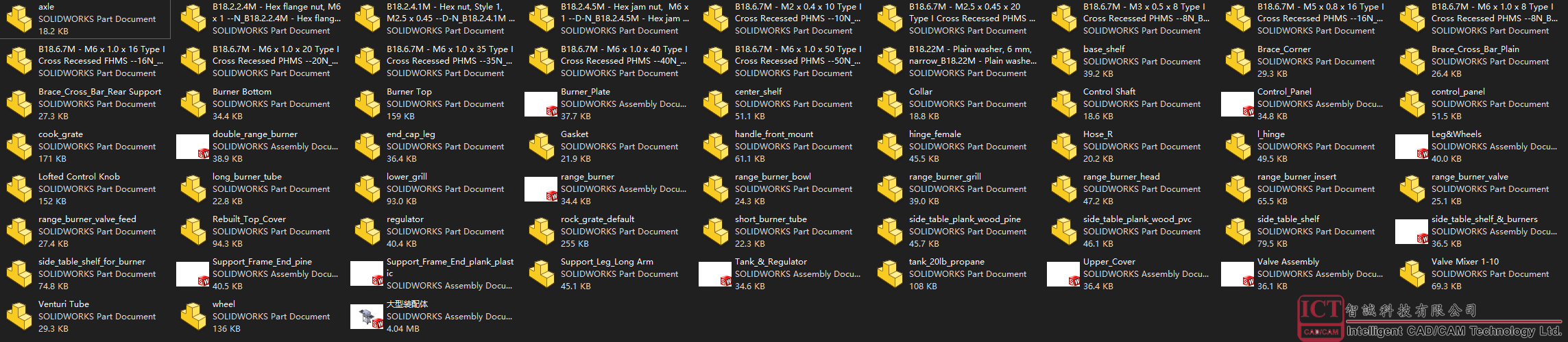

如果关闭了3D Interconnect选项功能，可以将装配体里面所有的零部件（顶层装配体、子装配体、零件）保存到本地磁盘上，如下图：

如果开启了3D Interconnect选项功能，只能单独保存顶层装配体文件到本地磁盘上，如下图：

四、总结3D Interconnect
根据上面我们所讨论的议题，开启或关闭3D Interconnect都会带来不同的影响，有利有弊。那么，我们什么时候开启3D Interconnect，什么时候关闭3D Interconnect呢？
●  总的来说，如果我们平时跨数据平台协同工作较多，并且需要数据导入更新，就开启3D Interconnect功能选项。
●  如果我们不涉及后续CAD数据的更新，只需要导入CAD数据对其进行设计编辑，并且导出工程图的情况，就关闭3D Interconnect功能选项。
