SOLIDWORKS常用系统选项说明（1）

在SOLIDWORKS选项-系统选项-工程图中，有一条【默认标注所有零件/装配体尺寸以输入到工程图中】的设置选项。其作用主要用于设置用户在创建草图时，草图线段与工程图的关联性。具体使用情景如下：

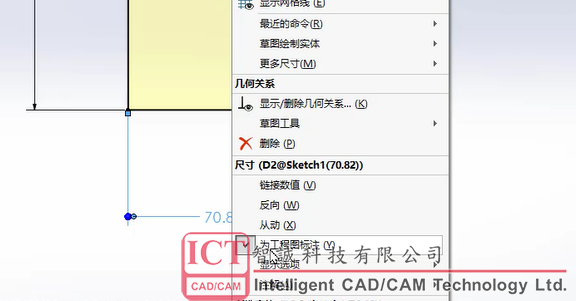

选中一条已经绘制完成的草图线段，点击右键，在右键菜单中，可以看到【为工程图标注】这一选项。

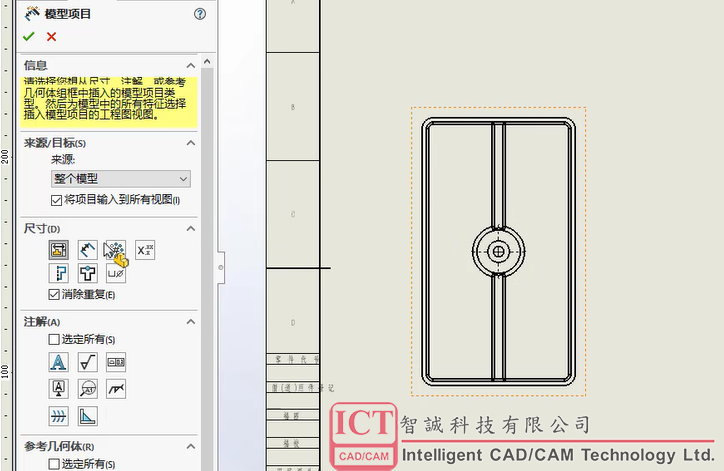

在完成上述设置后，将模型导入工程图，使用模型项目功能将3d模型中的尺寸自动导入工程图，这个时候我们会发现，只有拥有【为工程图标注】的线段尺寸才能自动被导入模型中，而没有设置该选项的尺寸则会被模型项目的导入功能掠过。

也就是说，通过在系统选项中勾选【默认标注所有零件/装配体尺寸以输入到工程图中】，solidworks会自动为草图中的所有尺寸勾选【为工程图标注】，省去了一条一条勾选的麻烦。在特殊需求下，用户也可以取消【默认标注所有零件/装配体尺寸以输入到工程图中】，避免所有尺寸都被导入工程图。
