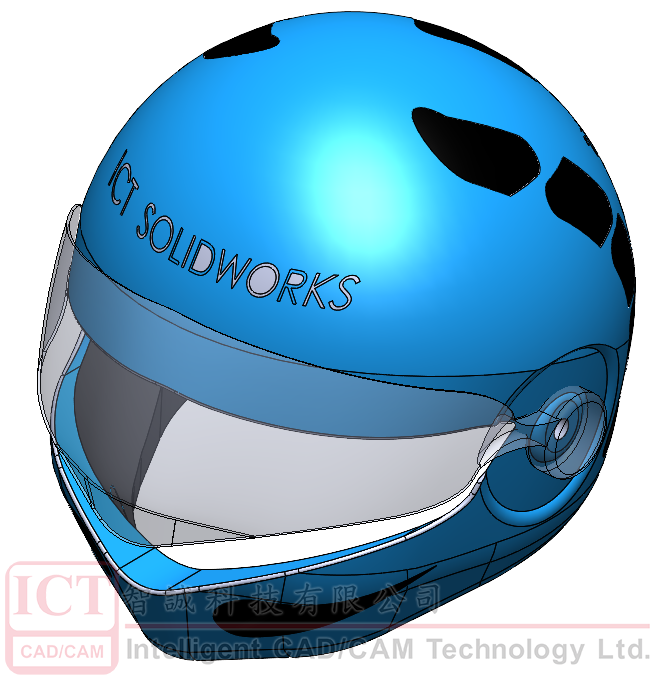

SOLIDWORKS头盔造型设计

头盔作为骑乘保护头部的重要工具，作为一名SOLIDWORKS工程师，我们如何对头盔进行设计，需要了解怎样的细节了，今天以摩托车头盔为例，以SOLIDWORKS软件进行摩托车头盔造型设计：

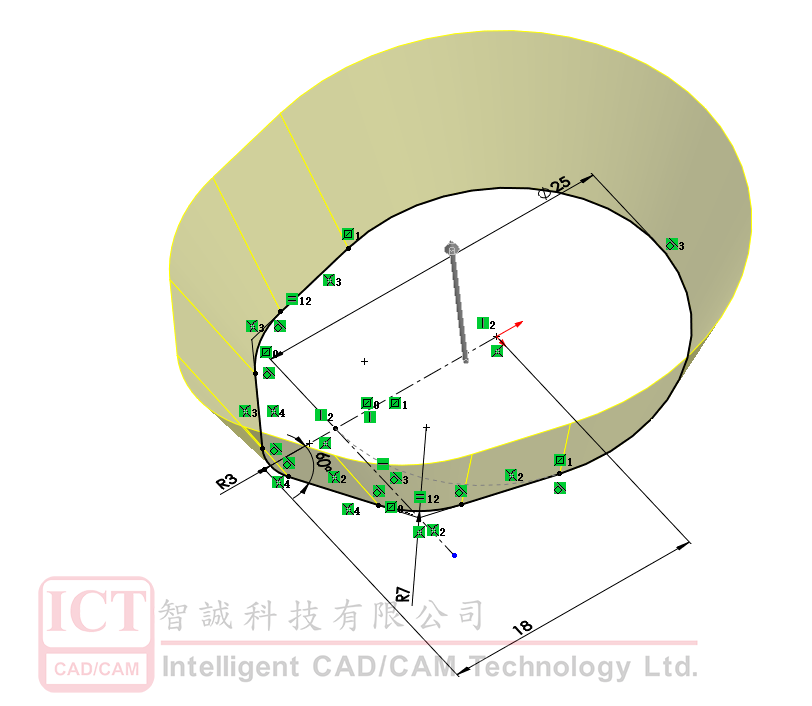

1.  选定头盔规格，并创建底部建立规格：a)  使用草图绘制，并通过拉伸曲面，生成曲面；b)  创建草图时，必须将草图完全定义，以便误操作而导致草图变化。

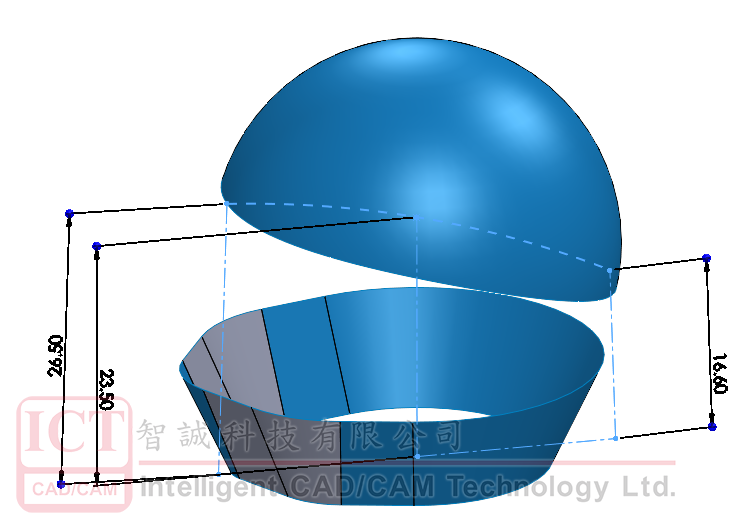

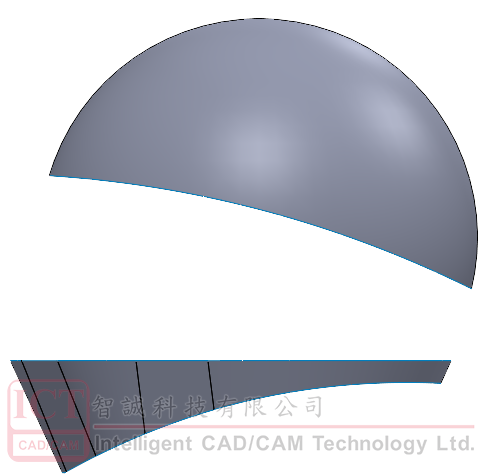

2.  依照规格尺寸创建头盔顶部

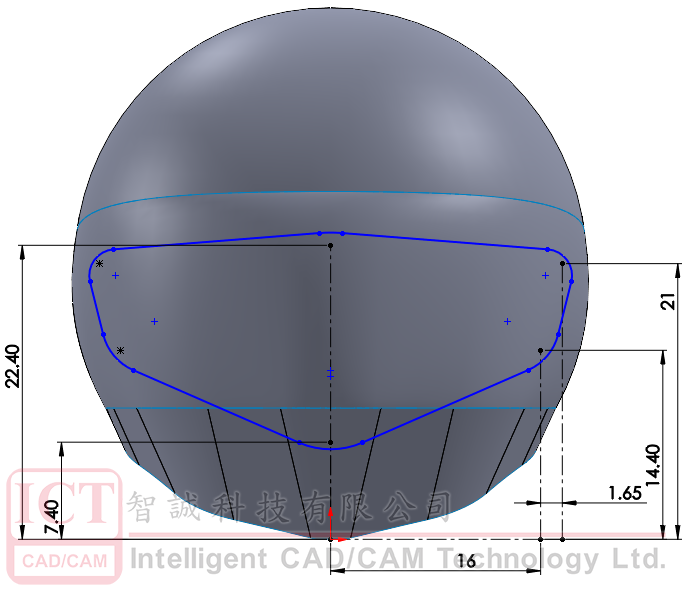

4.  切换基准面至前视基准面，并创建护目镜避空位：a)  提前计算头戴入头盔位置，从而计算护目镜的开孔尺寸；b)  由于头盔为左右对称，只需要创建一边，然后使用镜像；

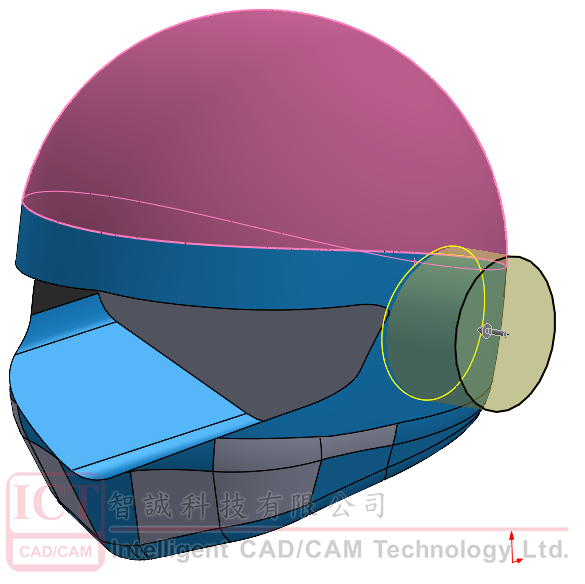

5.  使用拉伸切除，创建护目镜安装避空位

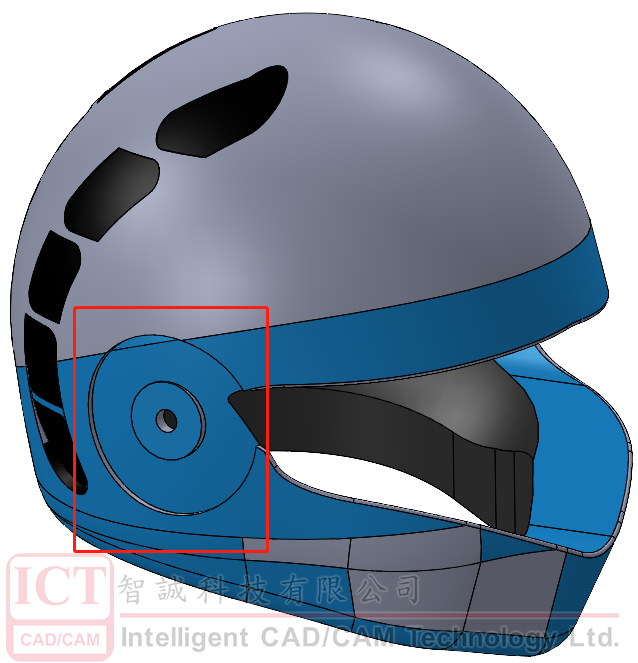

6.  参考上一步骤，创建护目镜安装位置，并且使用抽壳完成内部实体切除

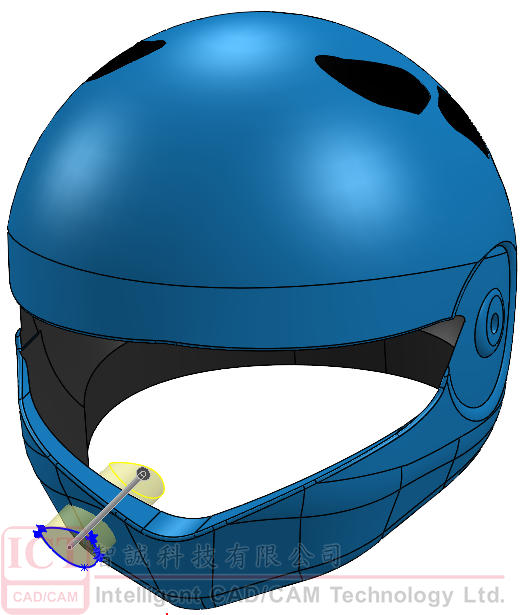

7.  使用拉伸切除，创建透风口：a)   由于摩托车头盔较于封闭，需要装加两处透风及过滤位置，便于头盔内更好的空气循环

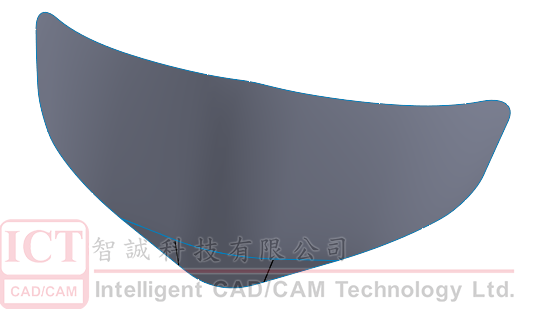

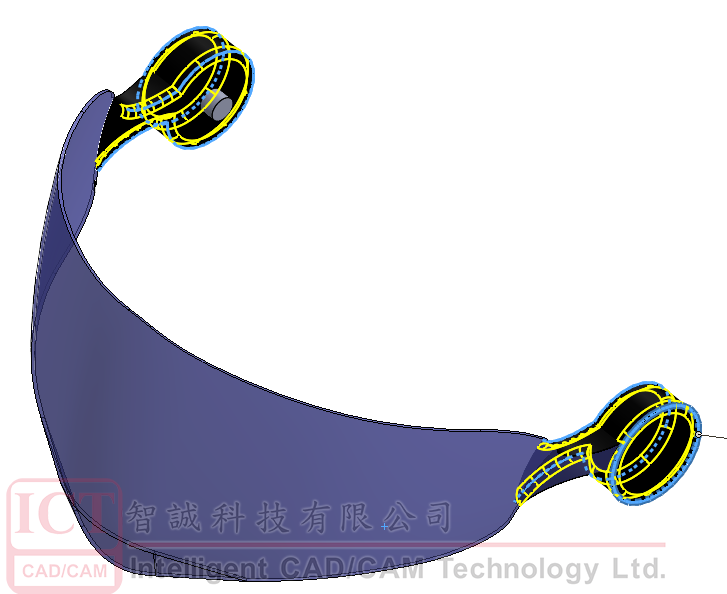

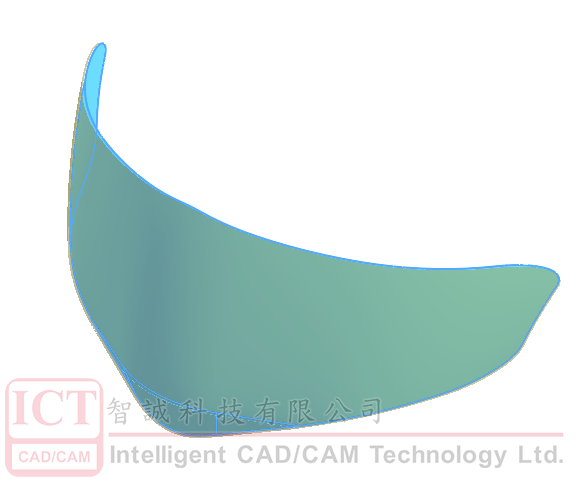

8.  护目镜的创建：a)   使用头盔部分参数，创建曲面

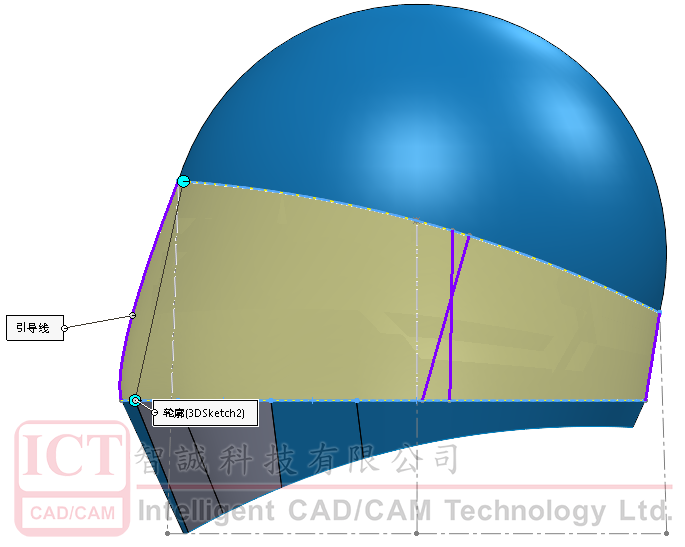

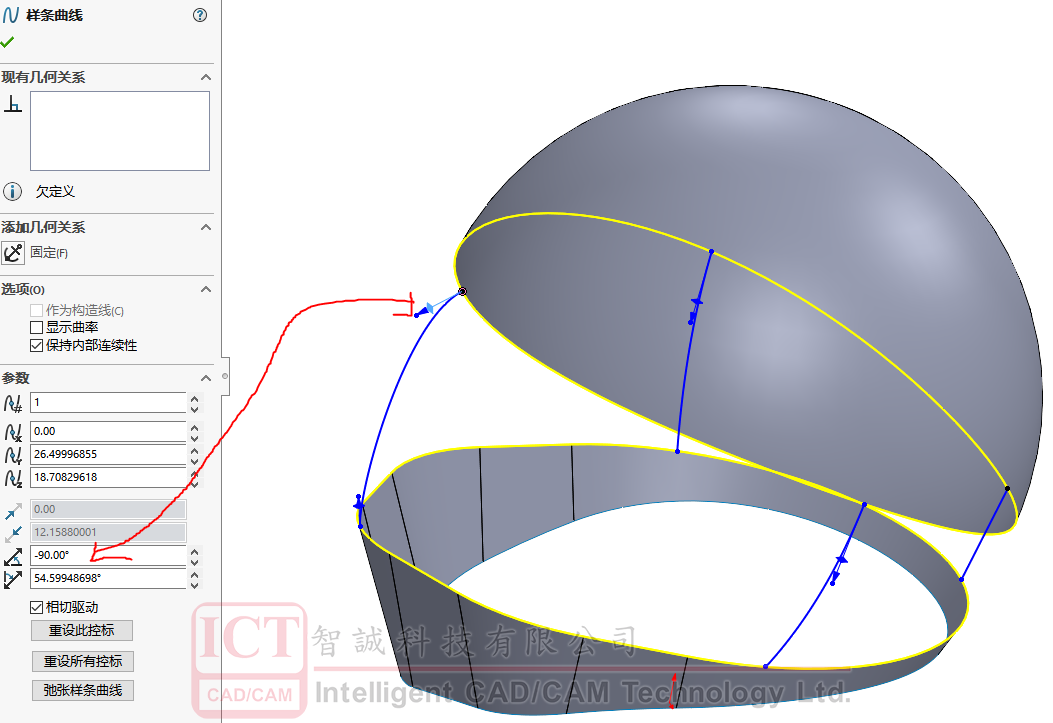

9.  使用放样曲面，连接曲面：a)  护目镜是可移动调制却又需要保证一定的密封性；所以在创建曲线过度时，需要在两端接触曲线给与一定的角度；b)  在使用3D样条曲线时，分别对上下端点给与90°

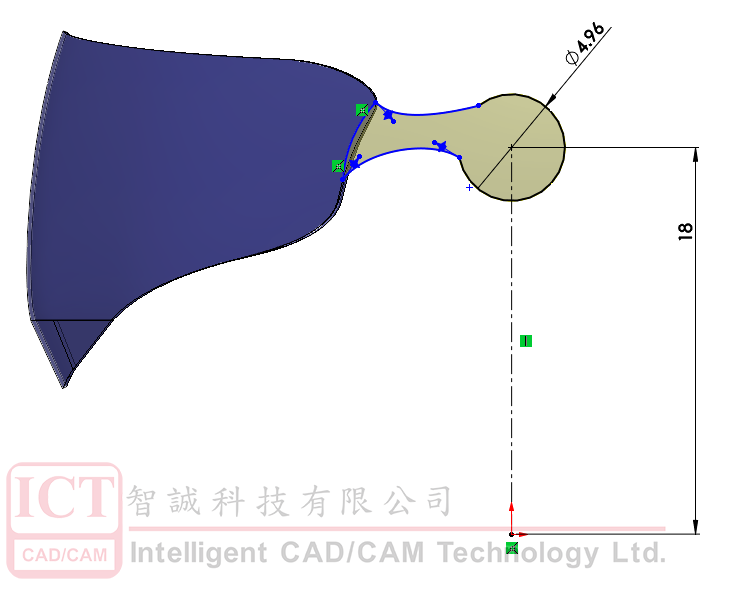

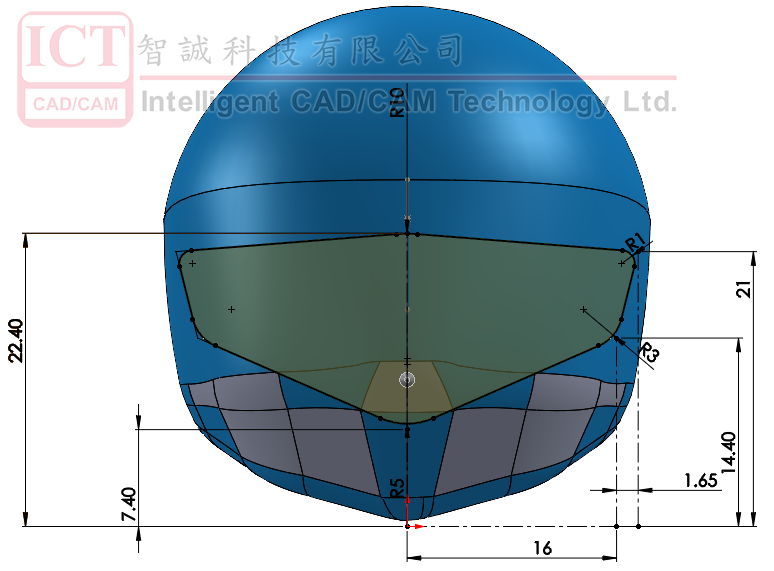

10.  使用前视基准面，创建护目镜草图：a)  可参考头盔护目镜开孔位置尺寸，创建草图

14.  利用倒角，将利边顺滑过度
