SOLIDWORKS工程图自定义剖视图填充图案

一、背景概述
SOLIDWORKS中已经为剖视图提供了丰富的填充图案样式，但是由于绘图者来自各行各业，有一些场合，你可能需要定制一些不一样的填充图案。因此，现在我给大家介绍一下如何在SOLIDWORKS中自定义剖视图填充图案。

二、SOLIDWORKS中填充图案样式文件的位置
首先，我们要找到管理填充图案的文件在哪里。它在你相应版本的SOLIDWORKS安装路径下，一个叫“sldwks.ptn”的文件（例如：C:\Program Files\SolidWorks Corp\SolidWorks \lang\chinese-simplified）。

三、修改现有的

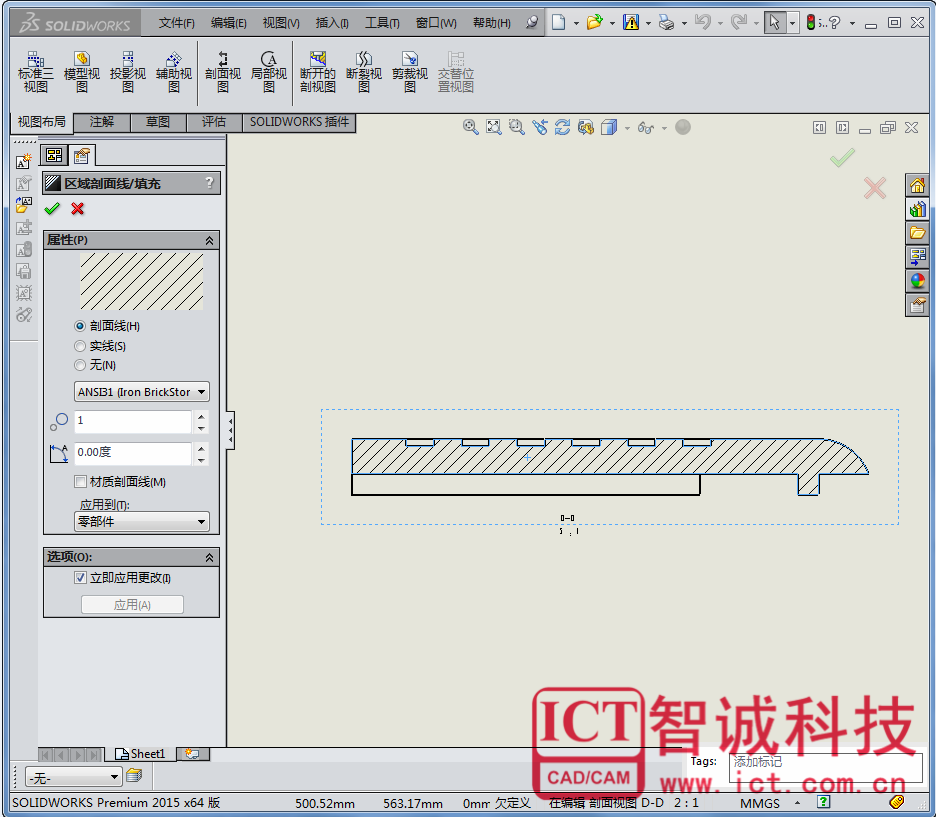

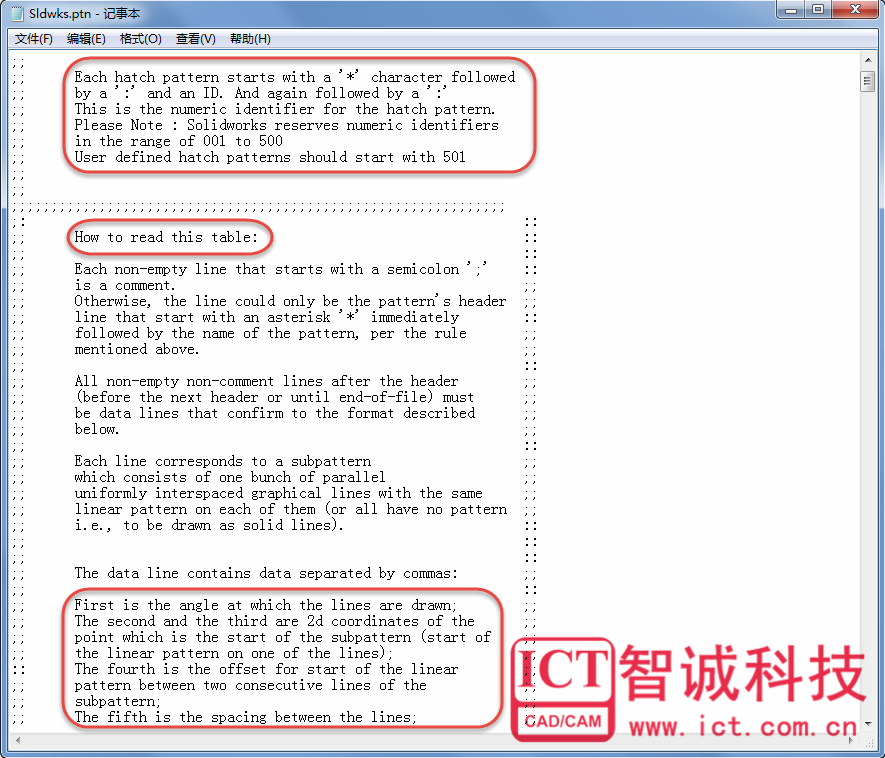

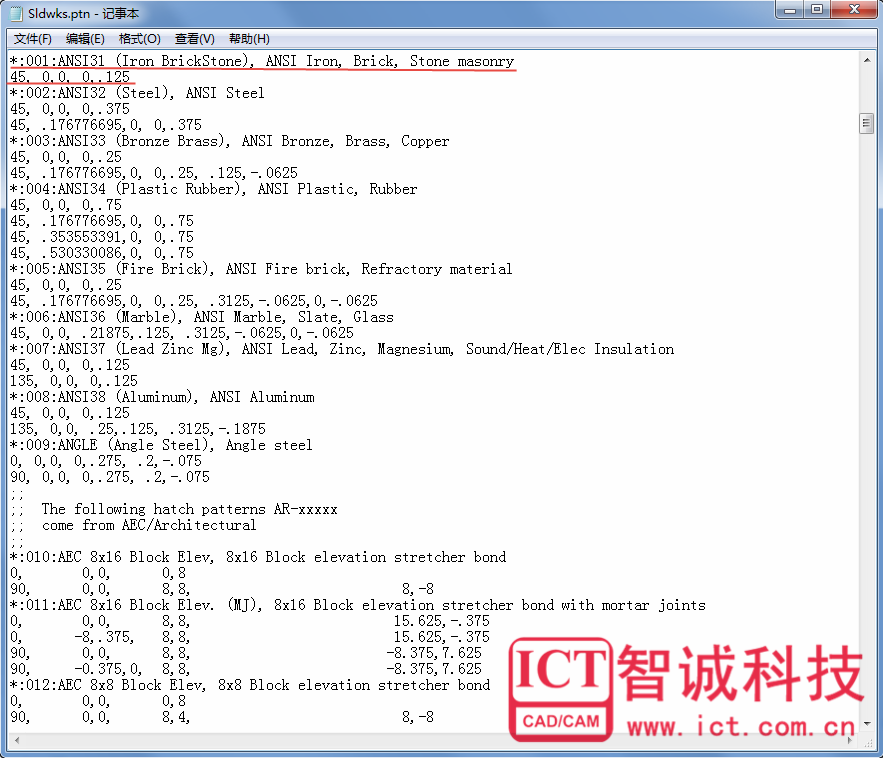

用“记事本”打开这个文件，可以看到开头有这个文件的使用说明。比如：每个样式是以“*”开头的，用户定制样式应该从501号开始等等；再往下会有更详细的说明，如：每行的第一个数字代表剖切线的角度，最后一个代表线的间距等等。我们只要修改这些参数就可以更改填充图案的默认样式

四、创建新样式

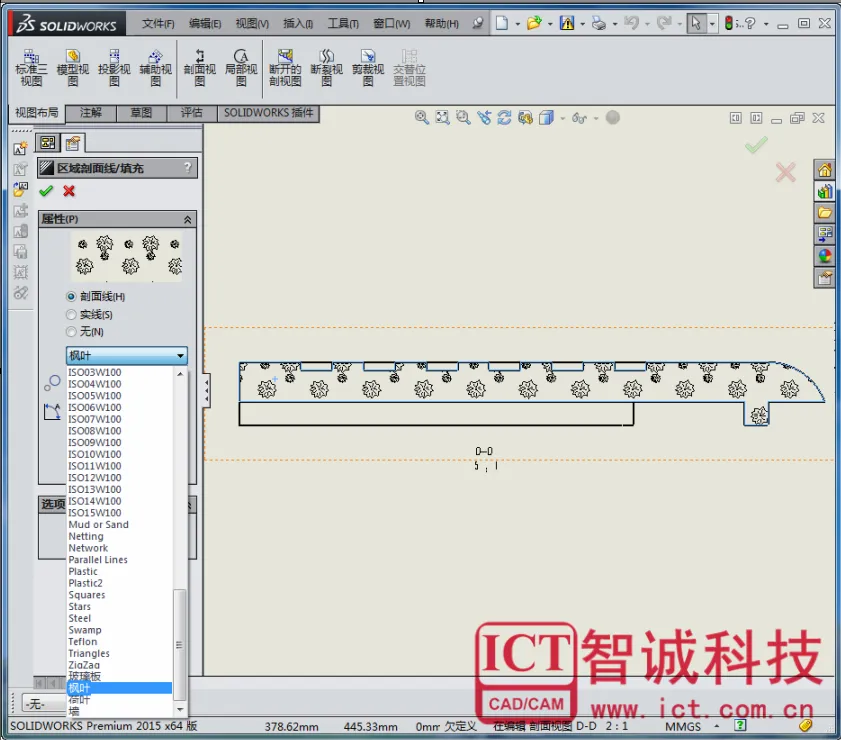

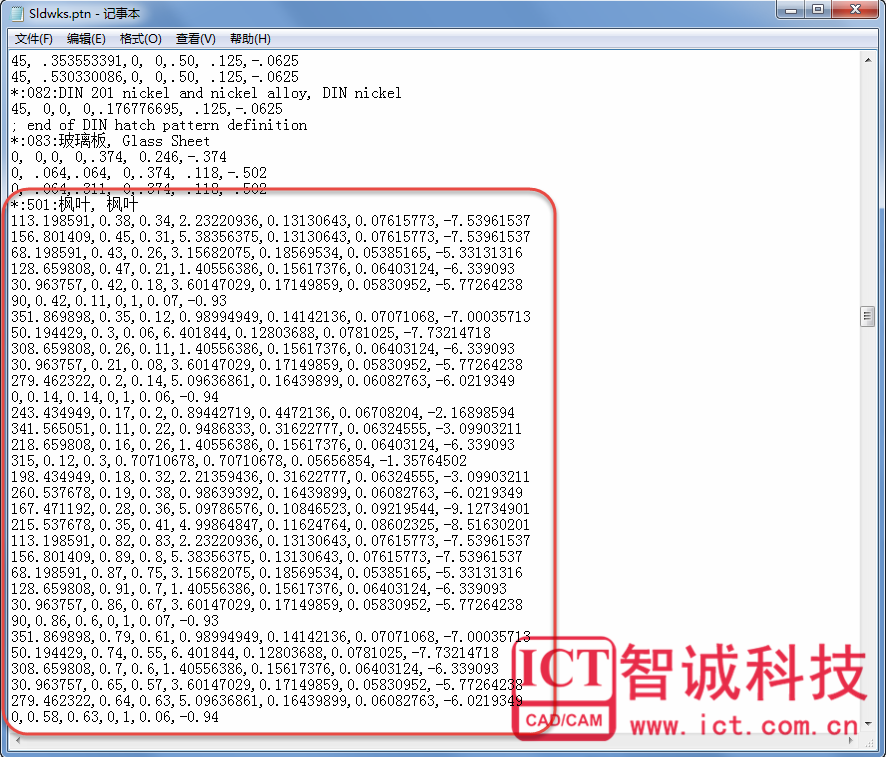

如果你想从头制做一个全新的样式可没有修改现有样式那么简单。并且要是这个样式还比较复杂，这将会花费你比较多的时间。这种情况下你可以考虑将从别处找到的样式拷贝到“sldwks.ptn”里。这里推荐一个网址供下载免费的样式：http://www.cadhatch.com/#/autocad-wood-hatch-patterns/4555347745。同样的，将下载的样式用“记事本”打开，拷贝内容到“sldwks.ptn”里即可。
