SOLIDWORKS 真实螺纹的绘制和定制

在设计过程中，由于要测量准确的质量或者要用3D打印样品等原因，我们需要为产品绘制出真实的螺纹。之前，我们都是用自己绘制螺纹轮廓，然后通过扫描的方法生成螺纹。在SOLIDWORKS 2018中，我们有了一个叫“螺纹线”的新功能，可以一键生成真实螺纹。如果没有必要制作真实螺纹的话，还是推荐用装饰螺纹，因为细节越多越影响性能。

一、生成螺纹
螺纹线的图标如下图：

1、选择螺纹类型
启动“螺纹线”功能后先选择螺纹线类型。因为当你选完螺纹线的附着边线和起始终止面之后，SOLIDWORKS就会开始计算螺纹的生成，这时候如果选择的螺纹类型小太多，生成的螺纹非常密集，就会导致计算的时间过长：

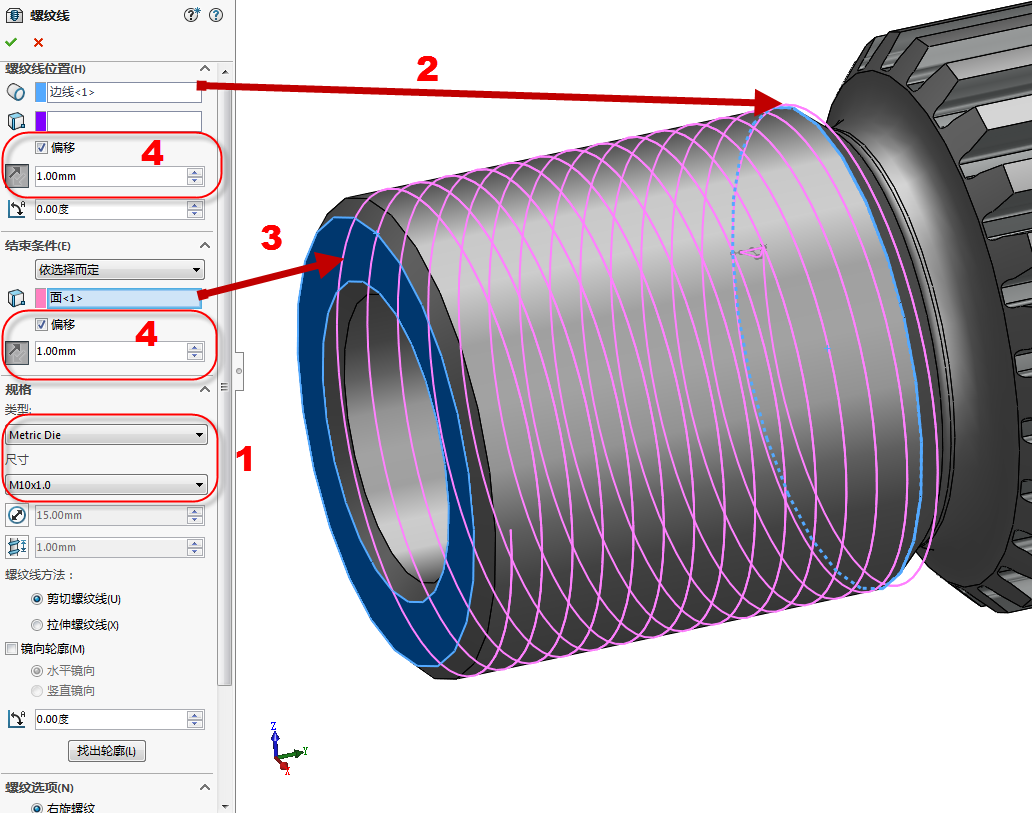

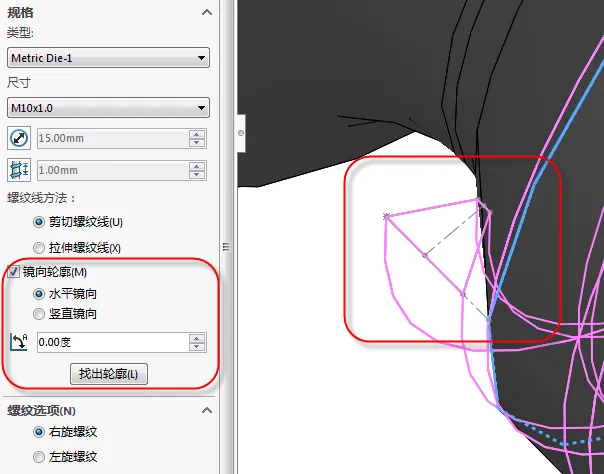

然后依次选择【起始的边线】→【结束条件】→【偏移量】（考虑退刀槽）。如果轮廓方向不对，我们可以通过【找出轮廓】和【镜像轮廓】来修正：

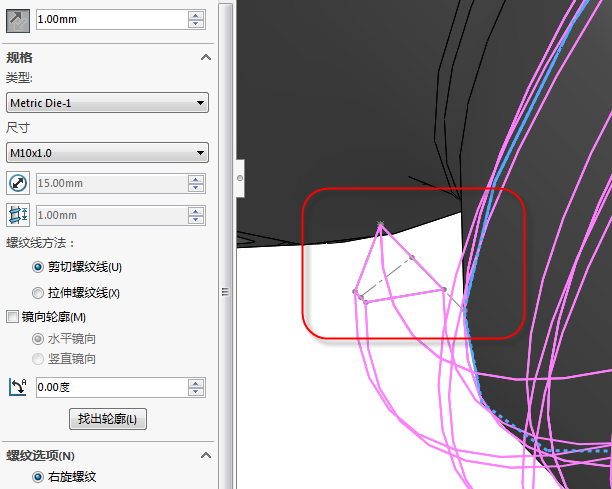

错误的

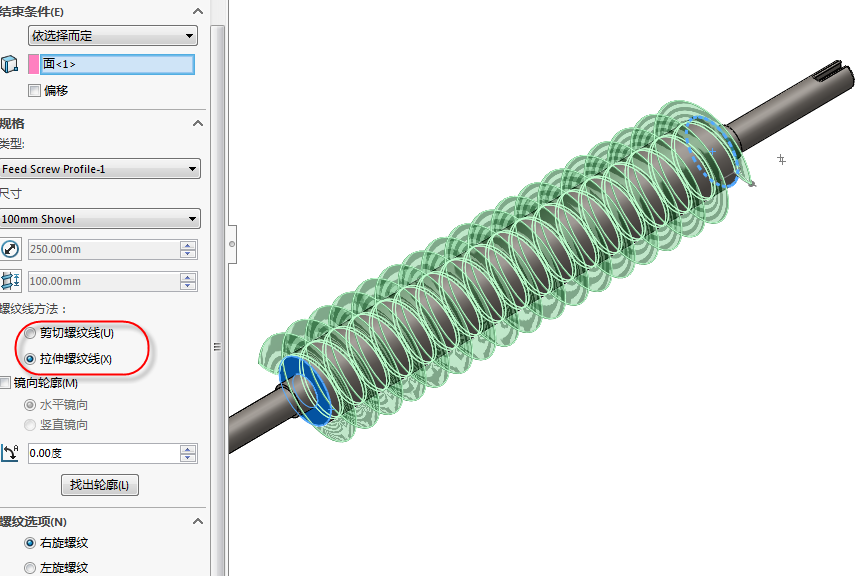

正确的。可以通过拉伸螺纹线生成蜗杆

2、自定义螺纹线的轮廓

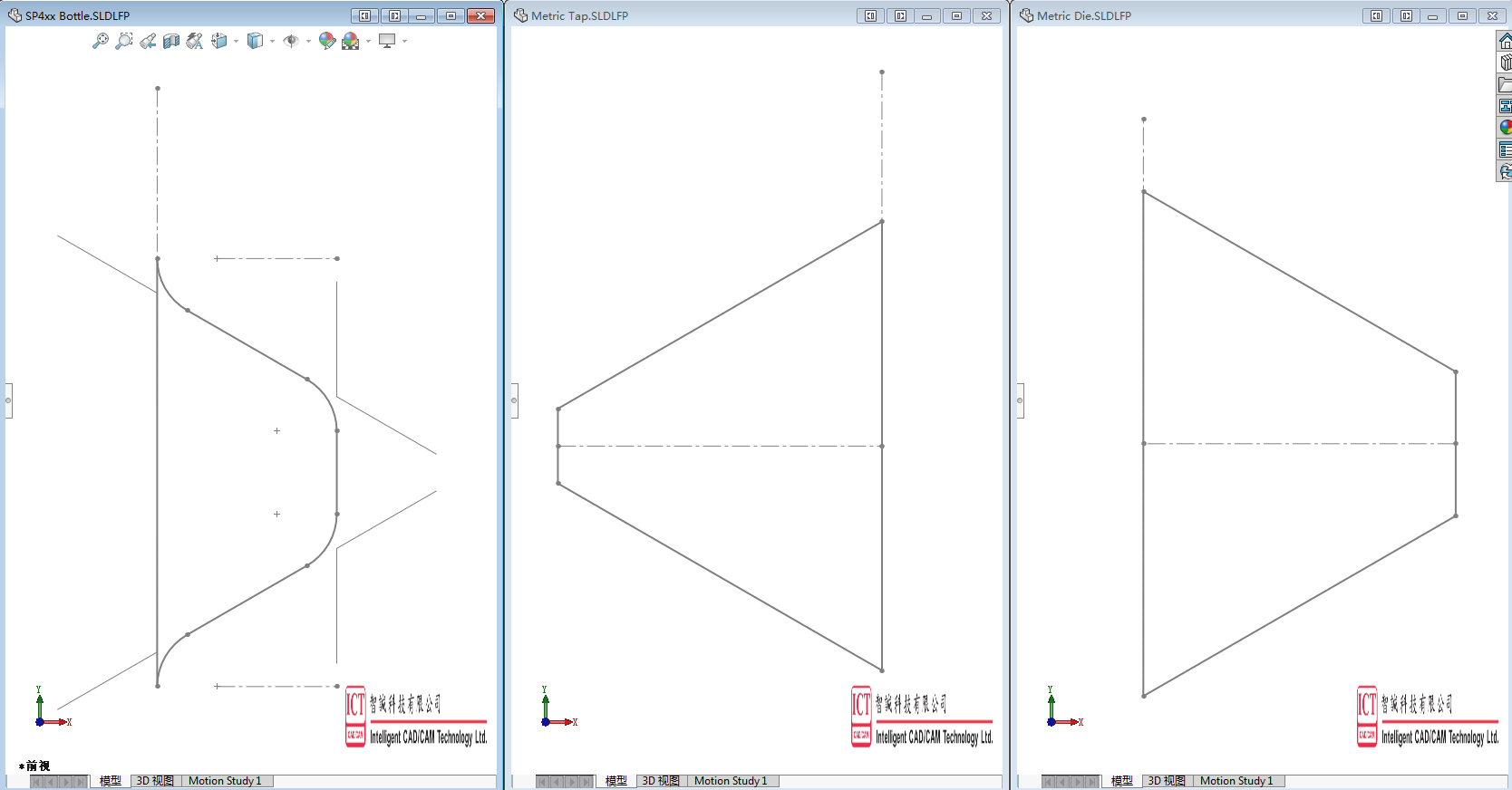

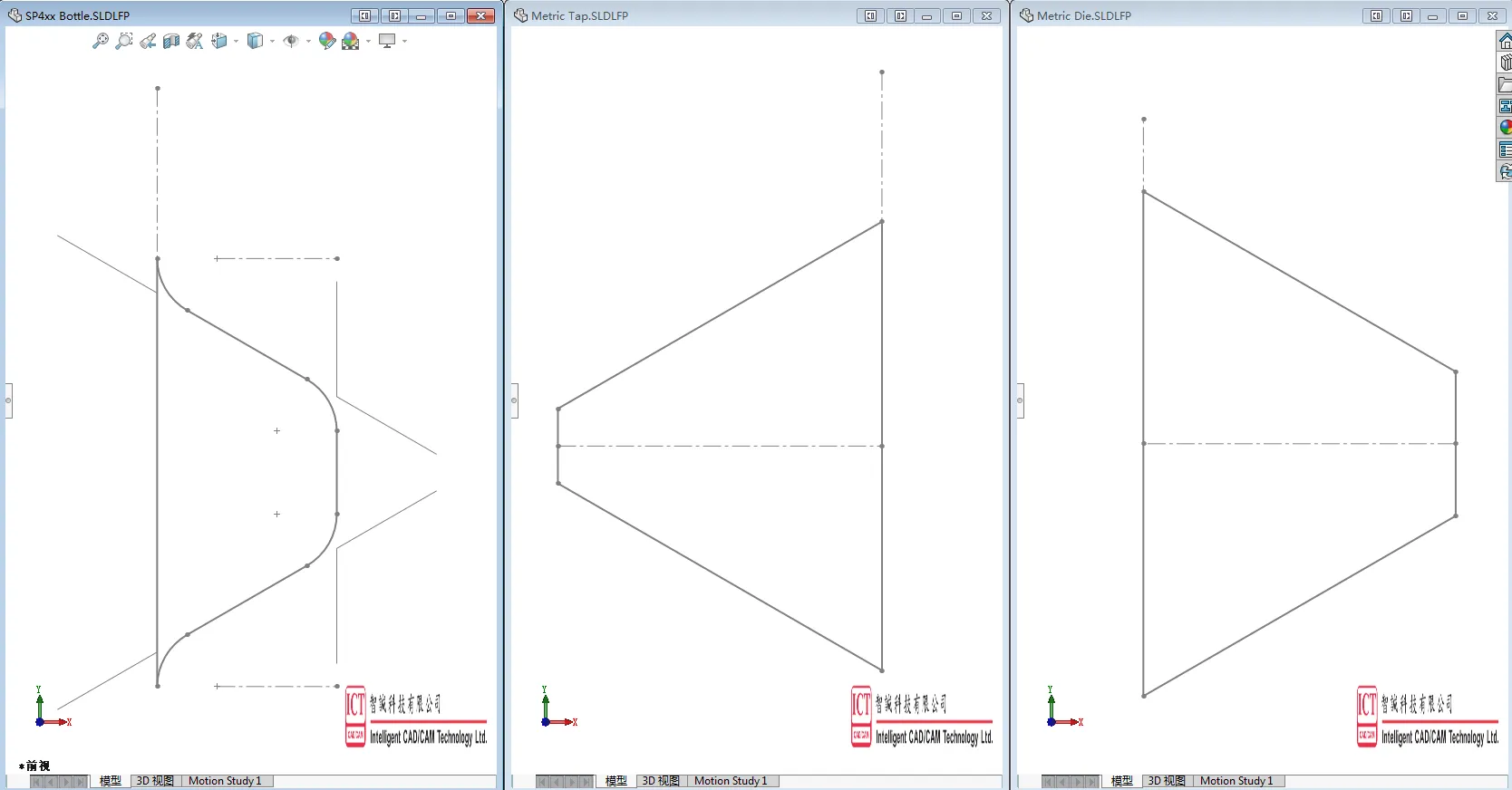

SOLIDWORKS本身已经有提供一些常用的轮廓，如果已有的轮廓不能满足你的使用要求你还可自己定制。SOLIDWORKS提供的螺纹轮廓：

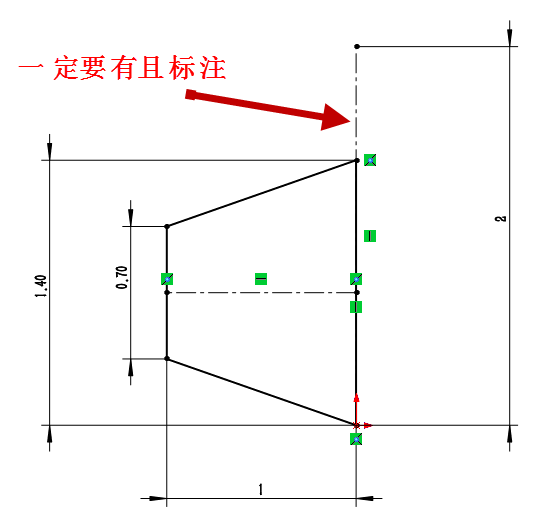

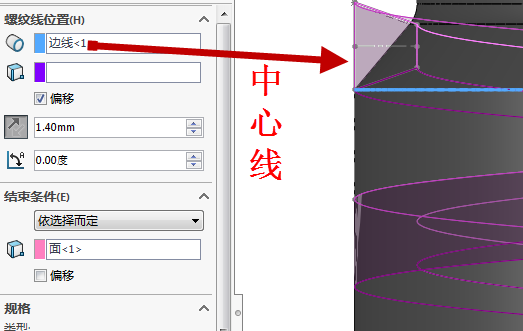

如下图，新建一个文件。绘制一个草图。草图放置平面不做要求，但是必须要有一条中心线，且该中心线竖直与原点重合。因为此中心线是用来定位轮廓与圆柱体边线的位置，中心线的长度即螺距长度

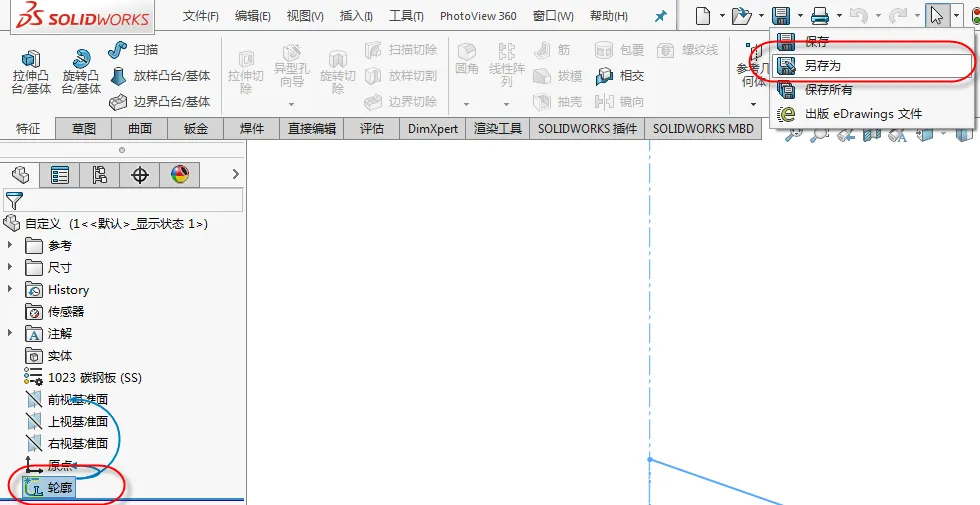

然后，（下图）就是建立多个配置。点击选择草图，[另存为]库文件（.sldlfp）

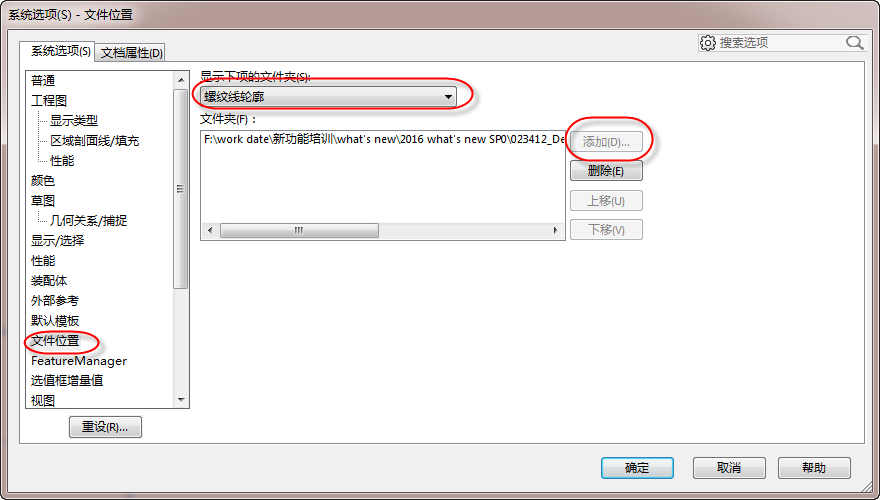

最后，添加自定义轮廓的文件位置：
