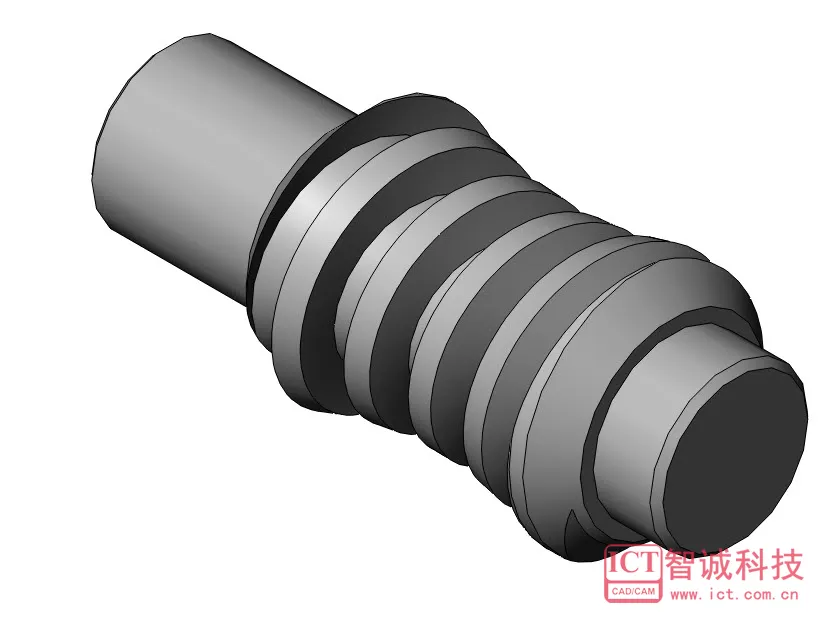

SOLIDWORKS设计知识点——环面蜗杆设计

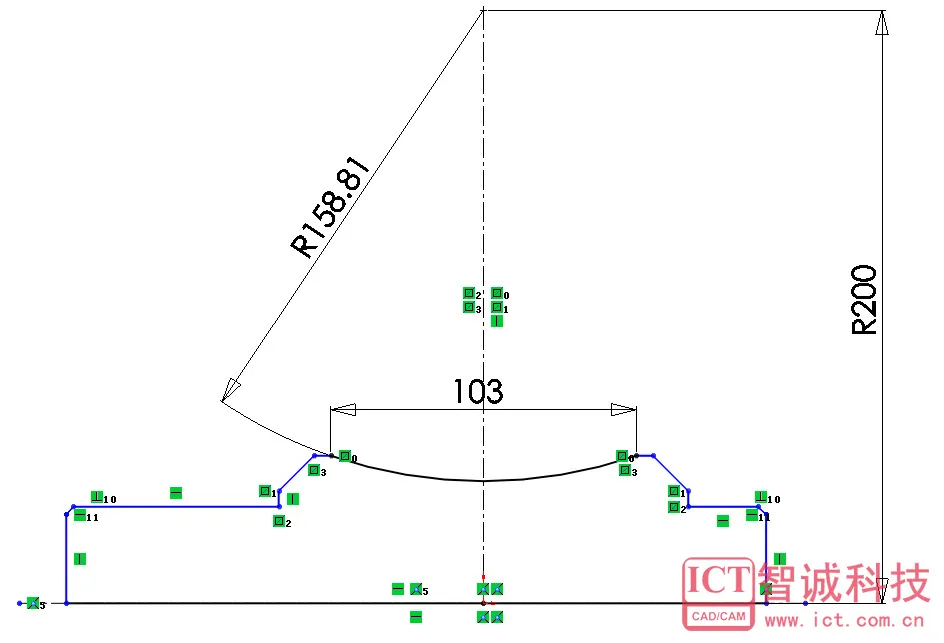

1. 绘制涡轮的外轮廓：
1) 以前视基准面为草绘平面开始绘制草图；
2) 以草图原点为起点绘制中心线A1;
3) 绘制圆弧，圆弧圆心在中心线上，圆弧两端端点以中心线A1对称;
4) 通过原点画一条水平中心线，这个中心线作为草图旋转实体的中心线；
5) 绘制涡轮其他边线。

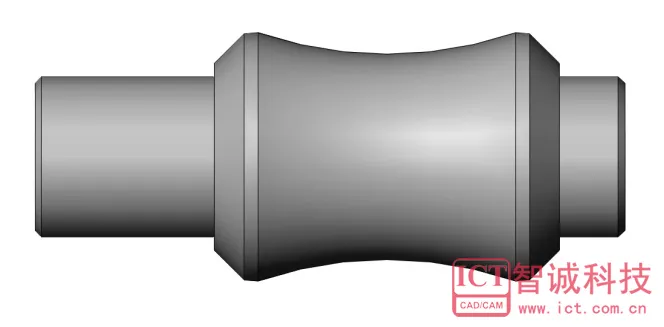

2. 旋转实体

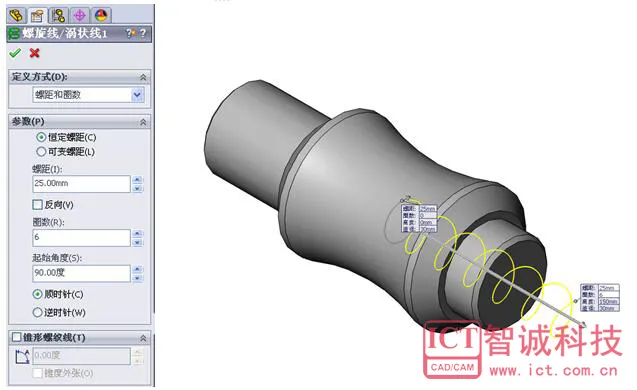

3. 在右视基准面上绘制以原点为圆心直径为30mm的圆，以这个圆绘制螺旋线（菜单——插入——曲线——螺纹线/涡状线）；

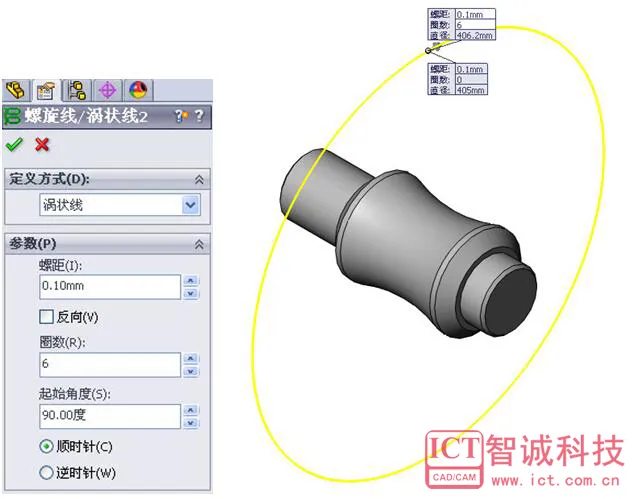

4. 同样以右视基准面为草绘平面，绘制以原点为圆心直径为405mm的圆，并以此圆绘制涡状线（菜单——插入——曲线——螺纹线/涡状线）；

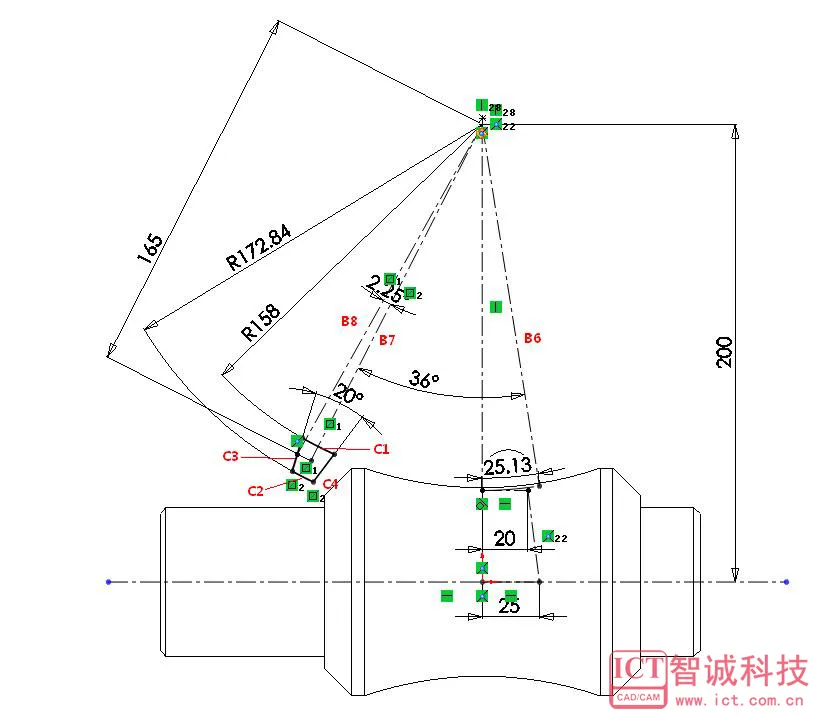

5. 绘制蜗杆螺牙轮廓“草图3”

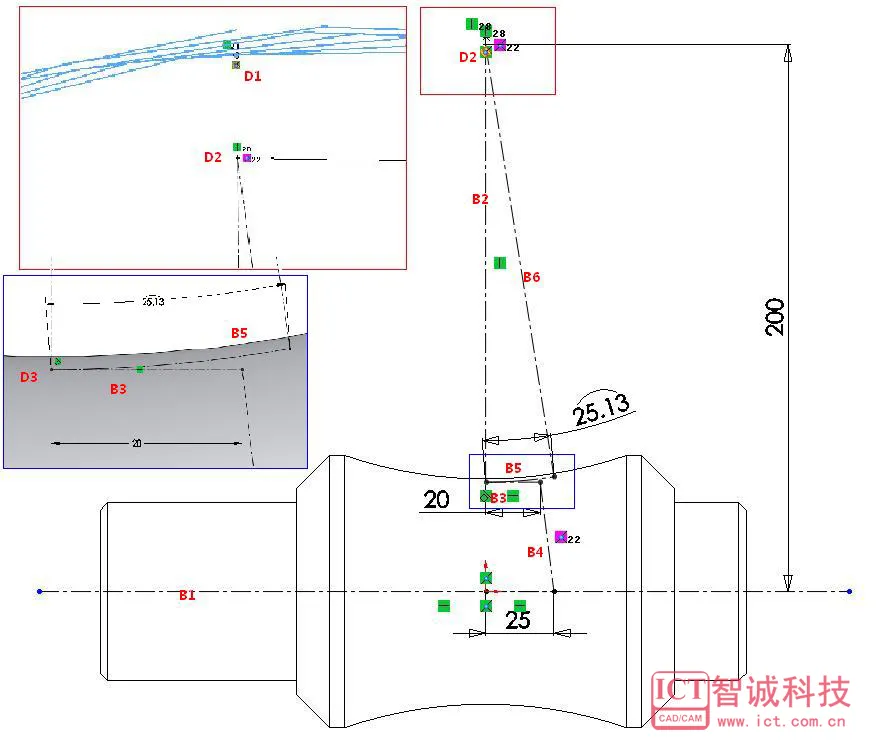

1) 以前视基准面为草绘平面绘制草图，隐藏螺旋线；
2) 绘制水平中心线B1穿过原点；
3) 画点D1，选择点D1与涡状线添加几何关系——穿透（在选择涡状线的时候选择靠近涡状线下端），隐藏涡状线；
4) 绘制竖直中心线B2穿过点D1，标注此中心线的上端点D2到B2的竖直距离为200mm。此时请点击中心线B2，查看B2与原点（或D1）是否有重合的几何关系，如果有，删除此几何关系；
5) 以D2为圆心，以点D3为起点向右绘制水平中心线B3，长度为20mm；
6) 以B3右端点为起点绘制中心线B4，B4的另一端点在B1上，选择B4与点D2添加几何关系——重合，标注原点与B4下端点的距离为25，此时草图完全定义；
7) 以D3为起点绘制与B3相切的圆弧，标注弧长为25.13mm（点击智能尺寸——选择圆弧两端点——选择圆弧线），点击圆弧选择“作为构造线”，使之变为构造线B5
8) 连接D2与B5右端点绘制中心线B6

9) 以D2为起点绘制中心线B7，B7与B6 成36°，B7长度为165；
10) 以D2为起点在B7左端绘制中心线B8，B8与B7成2.25°；
11) 以D2为圆心绘制半径为158的圆弧线C1，C1的一端点落于B8上，两端点相对于B7对称；
12) 以D2为圆心绘制半径为172.84的圆弧线C2，C2的两端点相对于B7对称
13) 连接C1 C2同端的两个端点绘制直线C3 C4，C3与C4成20°，此时，草图完全定义；

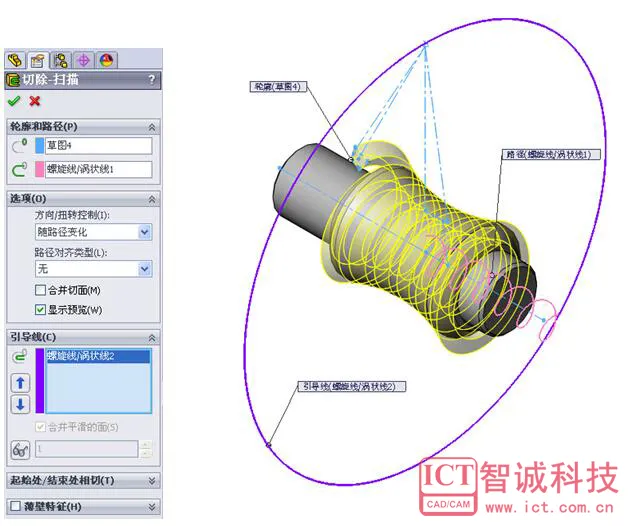

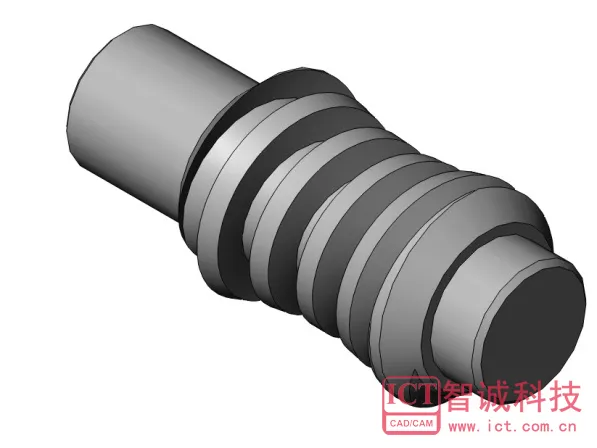

6. 点击扫描切除命令，选择“草图3”为轮廓，螺旋线为路径，添加涡状线为引导线，点击确定。
