SOLIDWORKS设计表的高级运用

设计表是创建零件配置的最好方法，用来控制零件的尺寸值和特征的压缩状态。系列零件设计表可用于从一个单独的零件创建一个零件系列。通过创建一个总表格与一个装配体的各个零件的设计表的链接关系，可以实现实现一个设计表控制一个装配体多个零件的尺寸形状，从而让我们对装配体里各个零件配置的管理和修改提供了很大的方便。

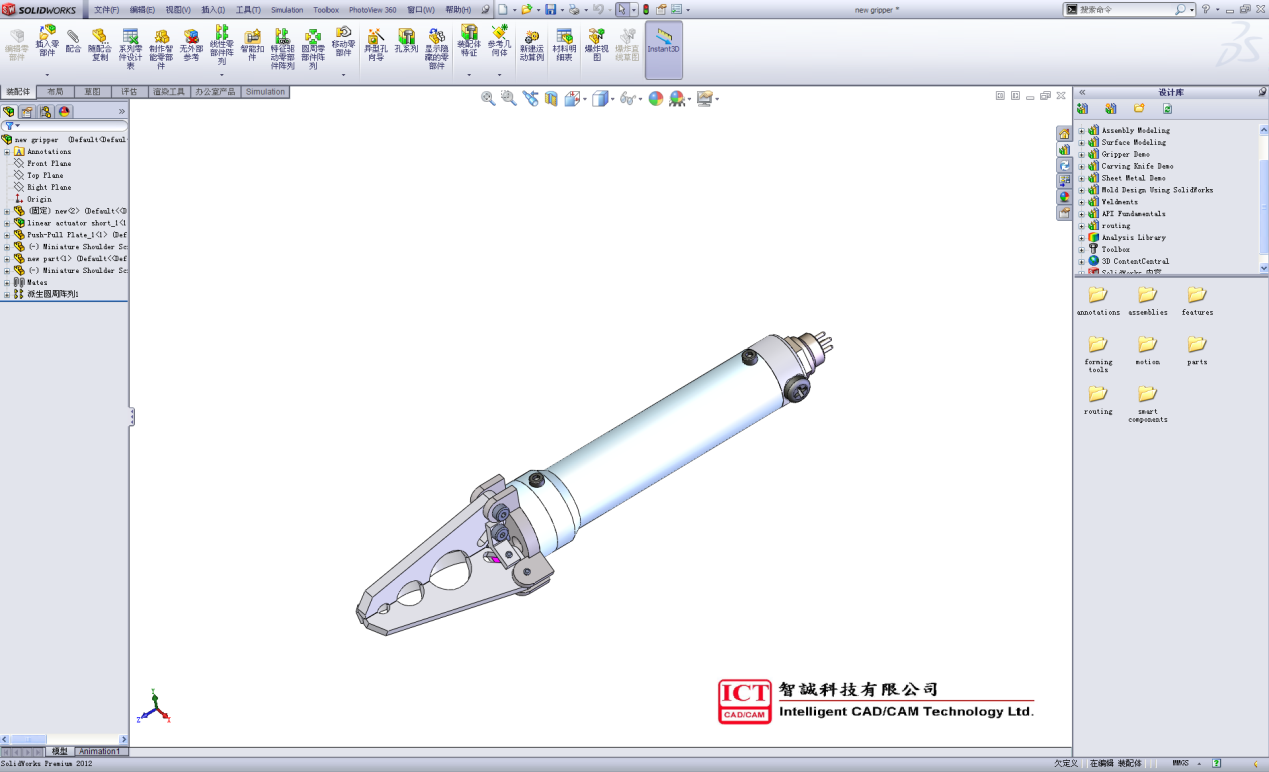

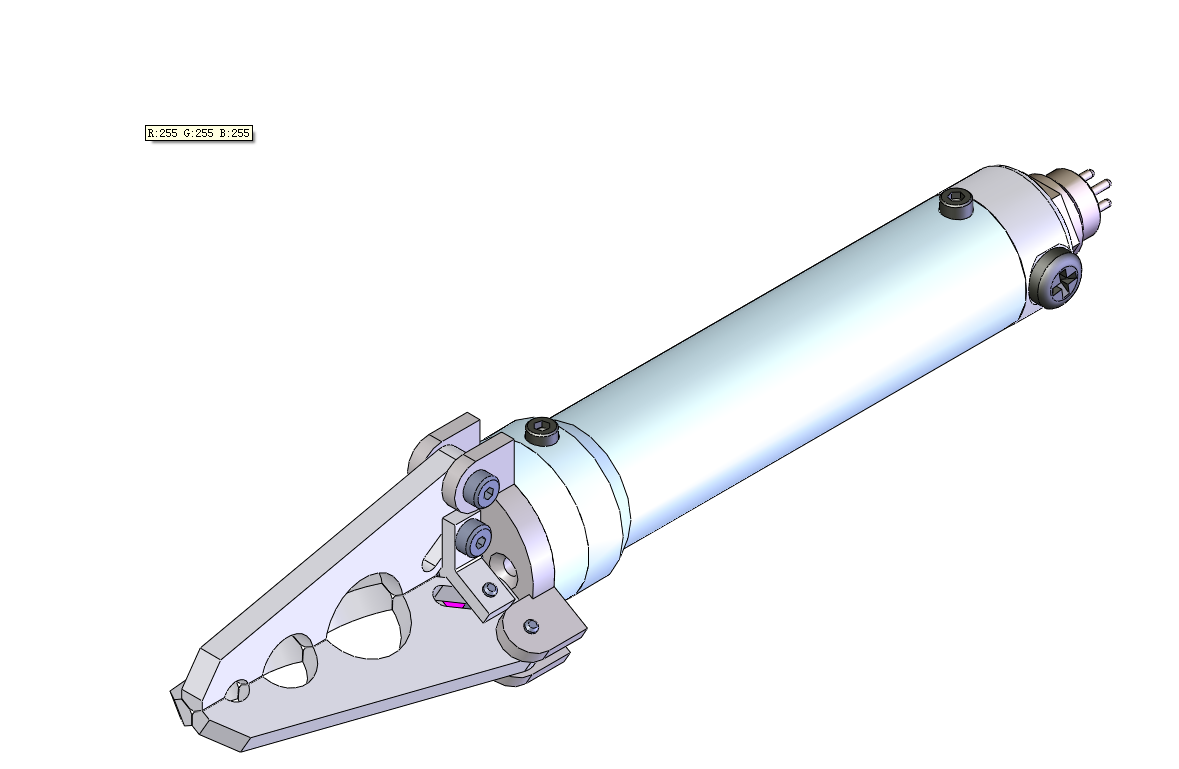

一、打开一个装配体文件：

二、建立并关联多个零件的零件设计表：
(一) 建立一个零件的零件设计表

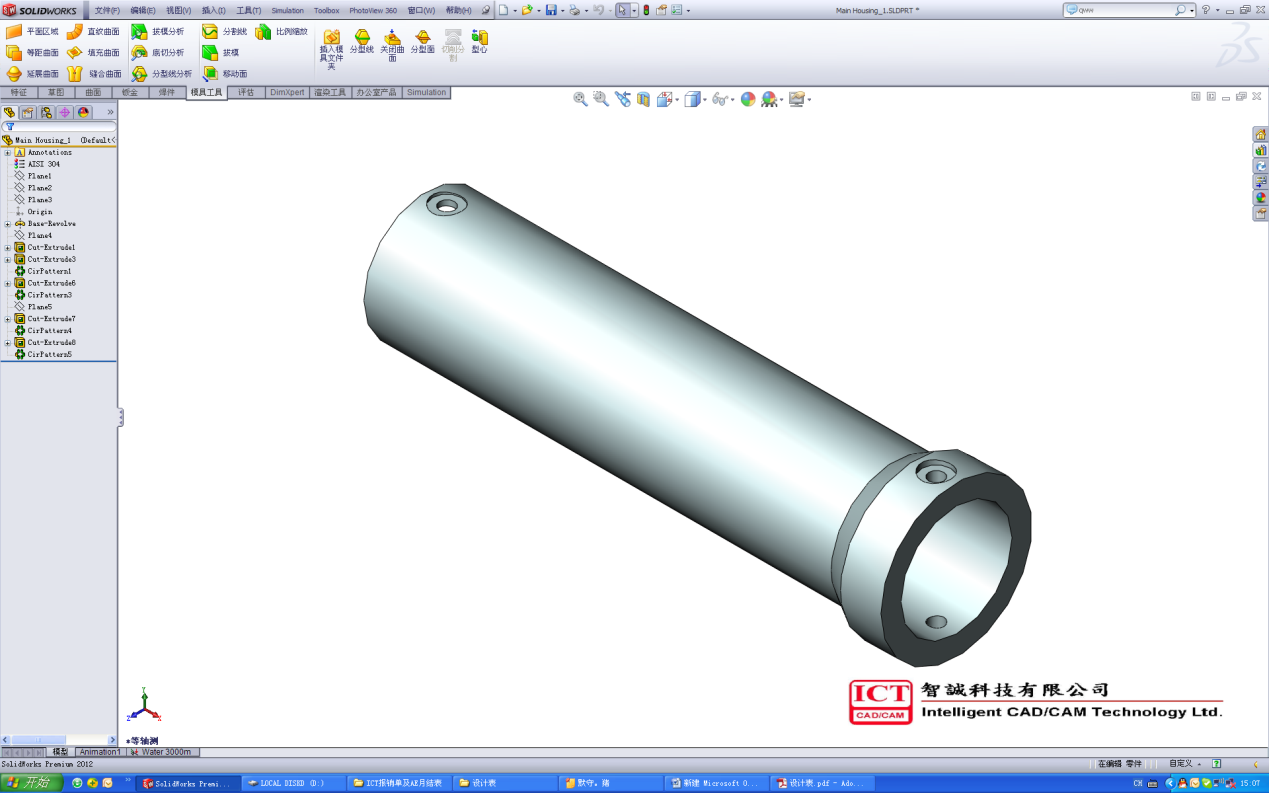

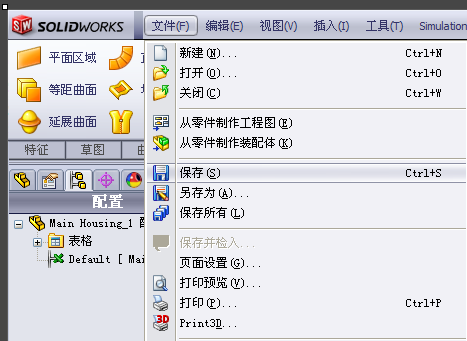

1.打开一个零件：

2. 创建一个零件设计表：

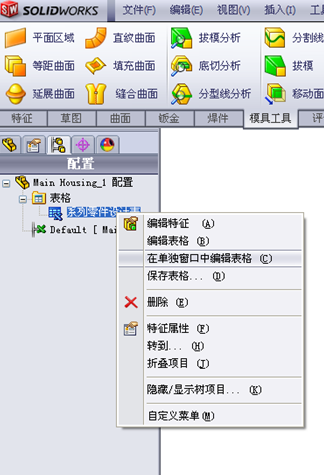

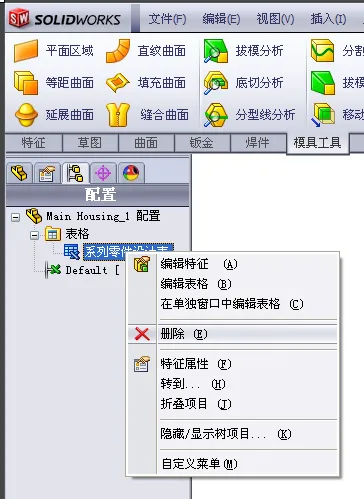

1) 在配置中，右击“系列零件设计表”，在弹出的菜单中选择“在单独窗口中编辑表格”：

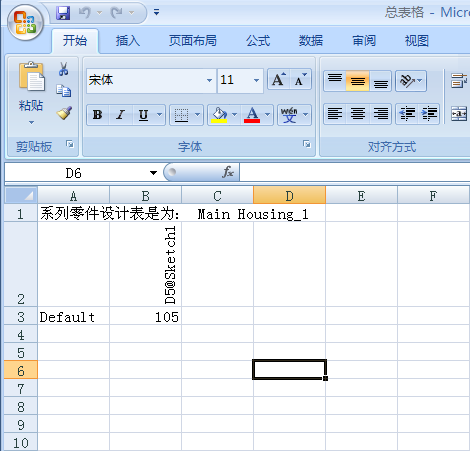

2)将设计表另存在电脑中，同时将原来的设计表删除

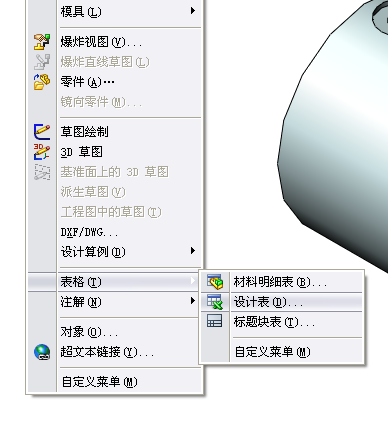

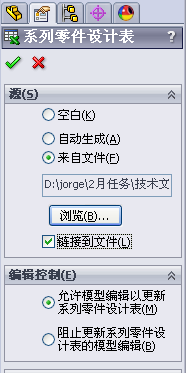

3)重新打开插入-表格-设计表，源-来自文件-将“链接到文件”打钩选中，同时浏览选择刚才保存的零件设计表，打钩确定：

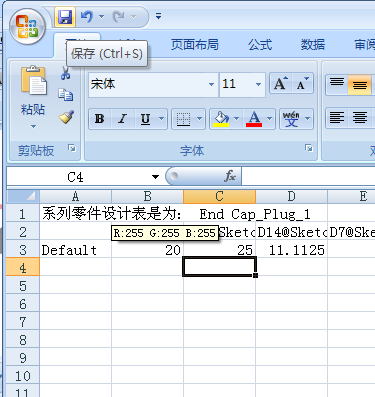

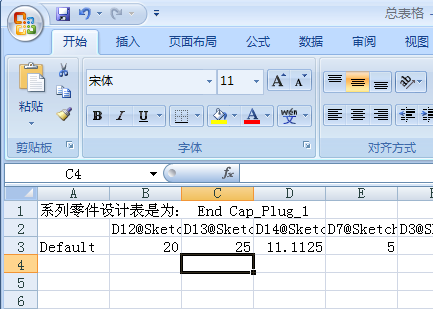

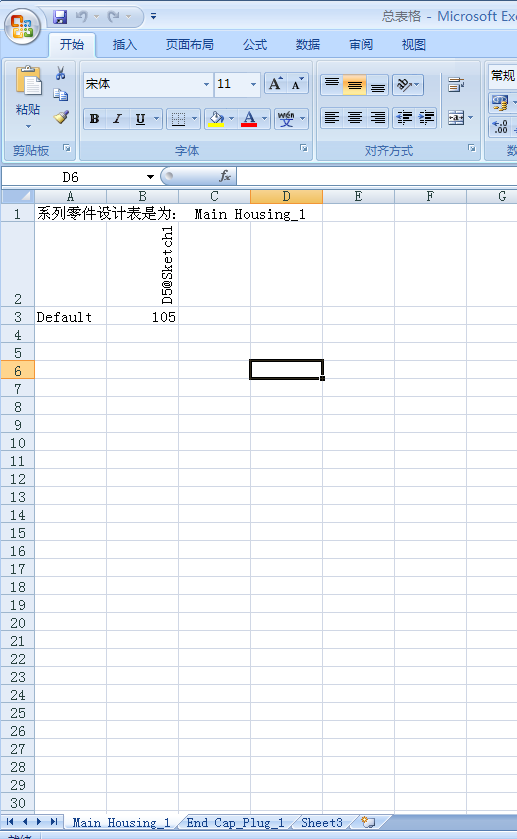

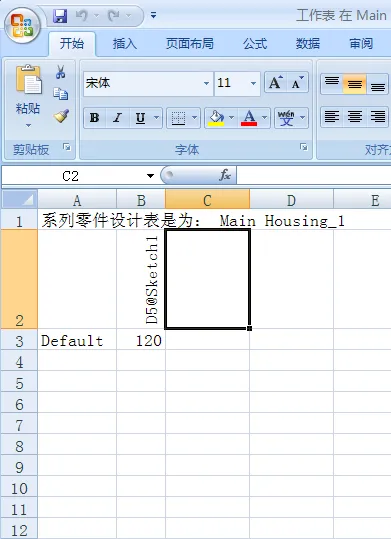

4)复制零件设计表当前的内容到新建的一个“总表格”中的“sheet1”，可以把“sheet1”改名该零件名：

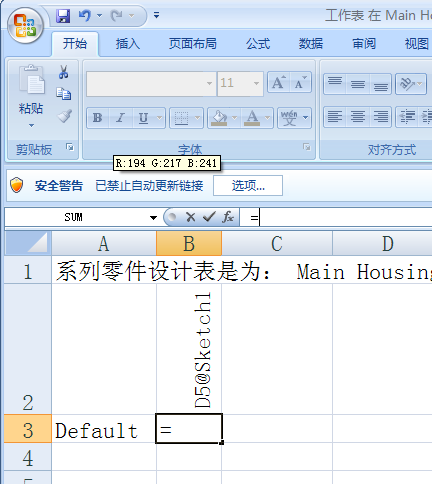

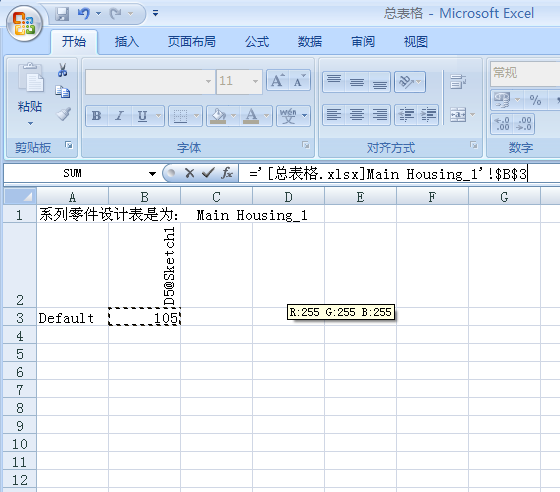

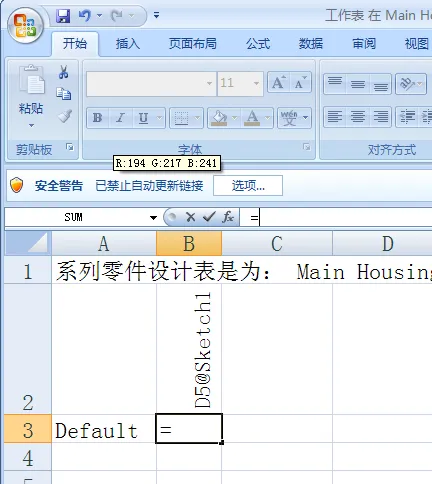

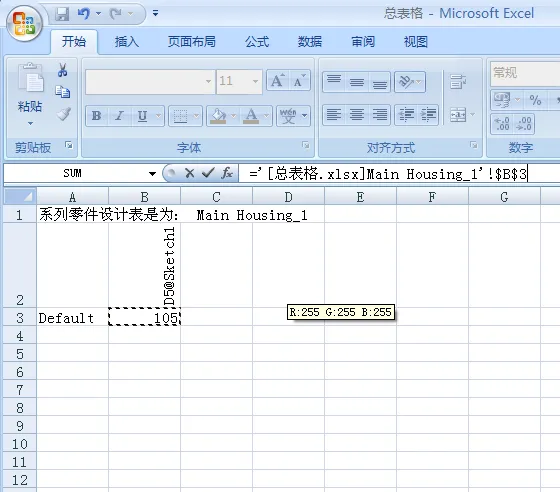

5)将零件设计表要更改的尺寸值修改为“=”，打开总设计表格中该零件页面，点击相对应的单元格，按Enter：

6) 按照同样得到操作设置其他零件的设计表。
三、打开总装配体并开启总表格：

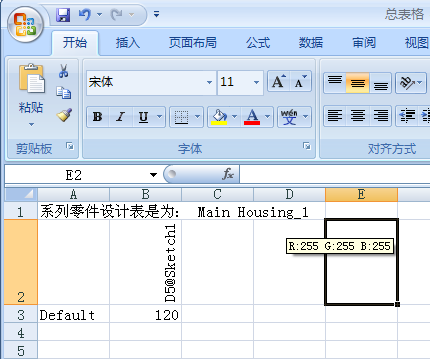

四、分别修改总设计表格中零件Main Housing_1 的D5@Sketch1 尺寸和零件End Cap_Plug_1 的Main Housing_1 尺寸：

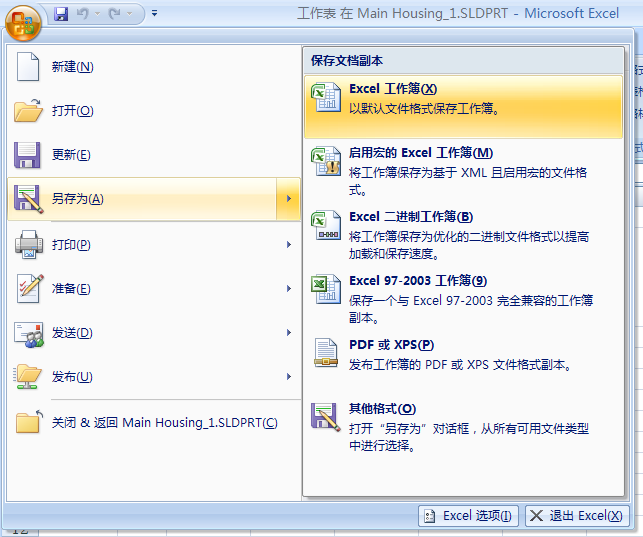

五、点击保存Excel，然后打开更改过的每一个零件进行重建，保存：

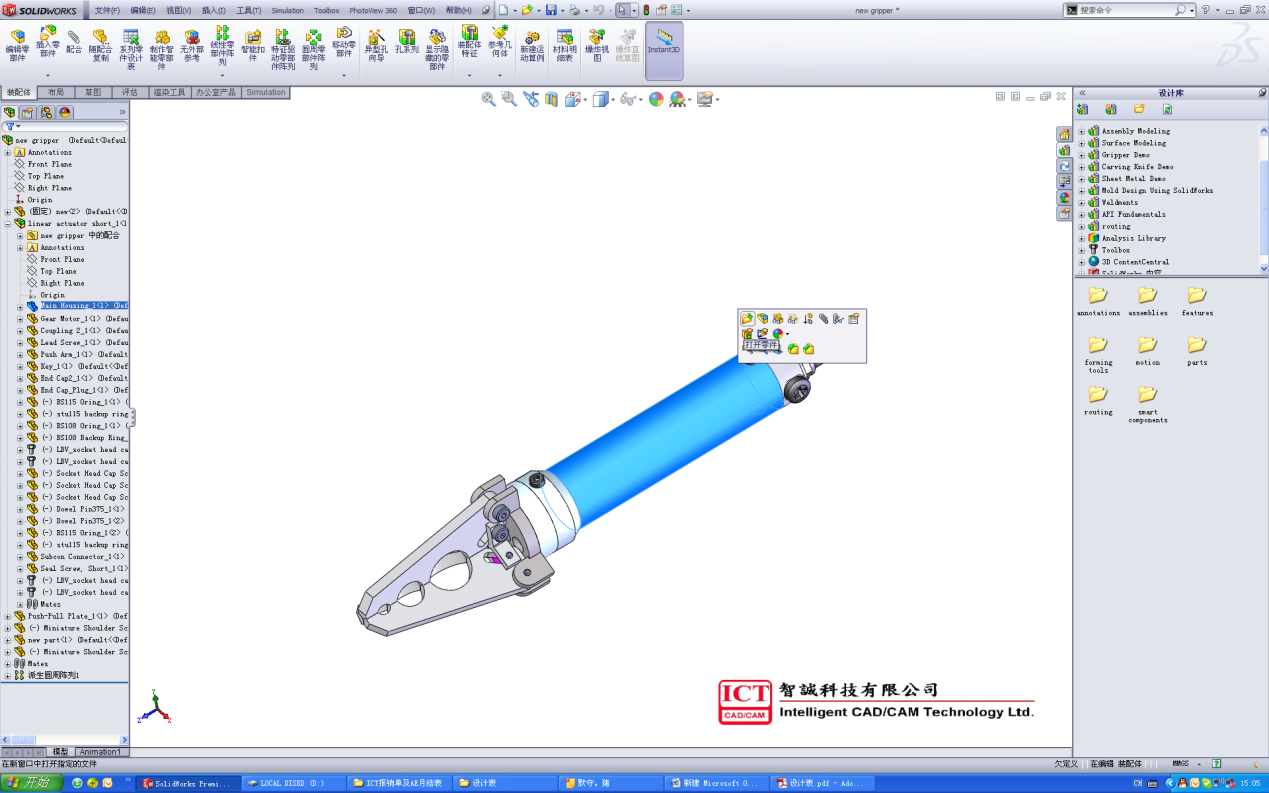

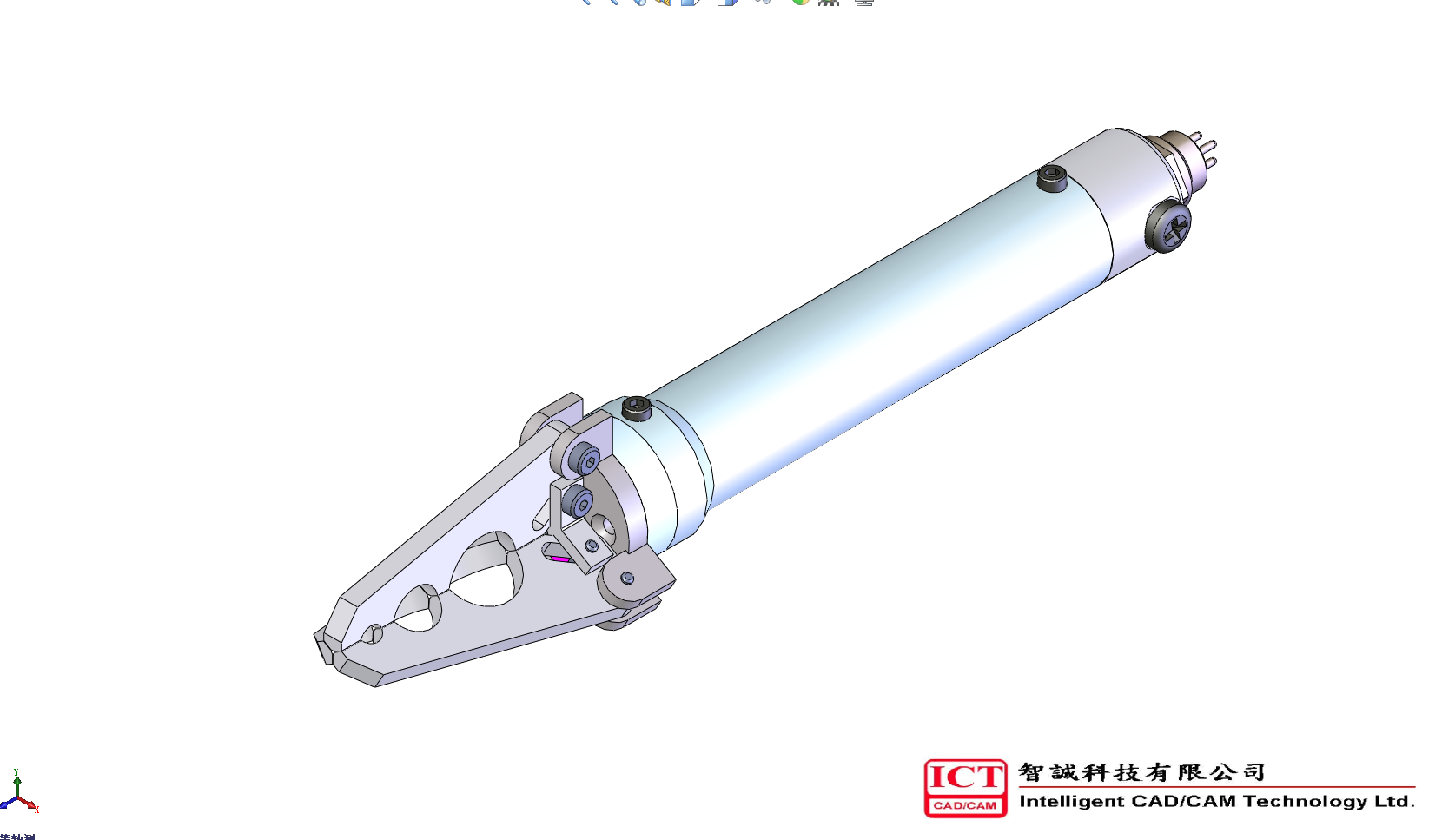

六、返回到装配体窗口，可以发现装配体零件形状已经实现了更改。
