SOLIDWORKS如何彻底删除外部参考？

SOLIDWORKS利用外部参考关系，我们可以实现零部件直接的关联设计，实现自顶向下的零件设计，但是在实际使用中偶尔也会遇到关于外部参考带来的问题。下面通过一个例子说明如何彻底删除外部参考。

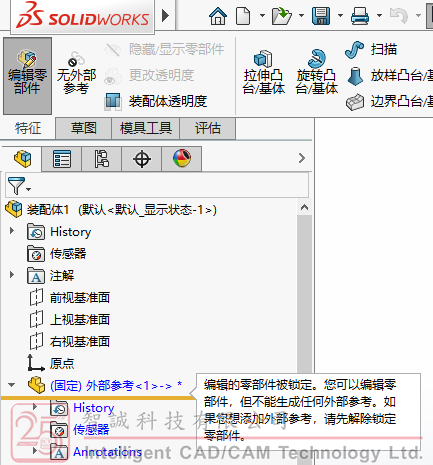

问题描述：已断开外部参考的零部件无法在新的装配体中添加外部参考。如图1，零部件后边带有*号的参考锁定关系图标，编辑时系统提示必须先解除锁定零部件才能添加外部参考。

图1

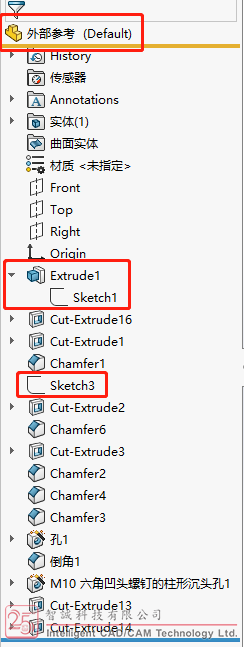

我们单独打开零件，发现其特征树的参考已经断开，通过查看外部参考也发现用户已经将其全部断开，如图2。

图2

通过查找知识库发现相关答案“使用全部断开功能, SolidWorks仍然保留原始引用的信息，用于查找引用和列表引用列表。要完全删除所有外部引用，用户必须删除任何现有关系。用户可以在关联中创建的激活草图中执行此操作，并选择工具>关系>显示/删除关系并删除所有外部关系。这应该清除特征旁边的“外部”(关联)关系图标，并允许用户重新插入所需的装配体。”

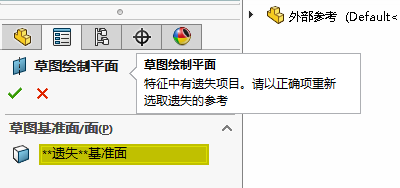

根据KB的提示，我们必须通过删除任何现有关系来删除参考。由外部参考知道草图1的外部参考属于草图绘制平面，所以我们编辑草图平面，此时发现草图平面遗失，如图3，则为其重新选取基准面。

图3

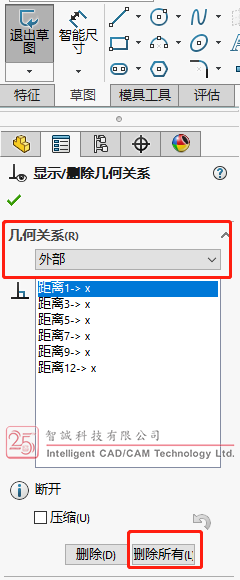

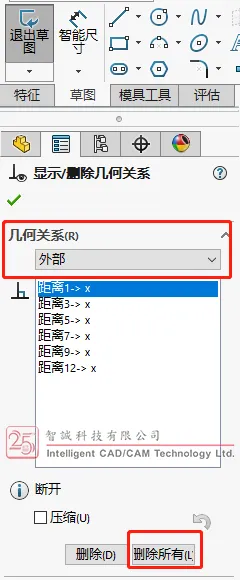

由外部参考知草图3的外部参考属于直线。所以我们编辑草图3，在显示/删除几何关系中找到外部几何关系并全部删除，再重新定义草图，如图4。

图4

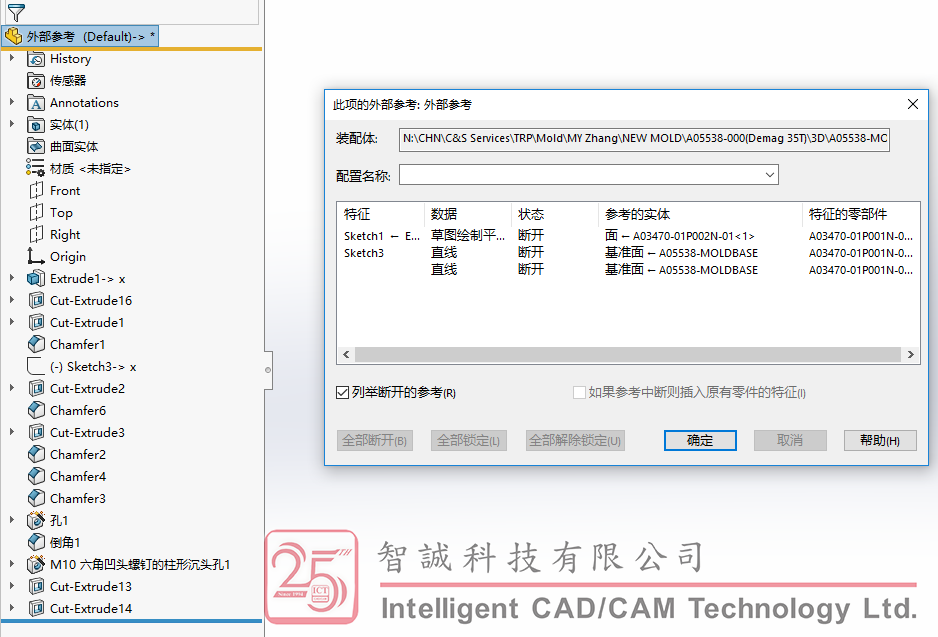

如图5，这时我们发现零件外部参考已全部删除，无外部参考提示。此时零件可以用于装配体编辑操作。

图5

总结：如要彻底断开单个零件的外部参考，不应仅仅在列举外部参考界面用全部断开，应该在参考的草图中删除所有外部参考关系或基准面。
