SOLIDWORKS装配体中可以用颜色选择零部件

SOLIDWORKS在装配体中提供了多种选择颜色的方法。包括卷选，选取压缩，隐藏，相同零部件等，方便用户根据自己需要选取零部件。但是，如果用户想选择颜色相同的零部件则默认设置没法做到。这里给大家介绍一种选择方法。

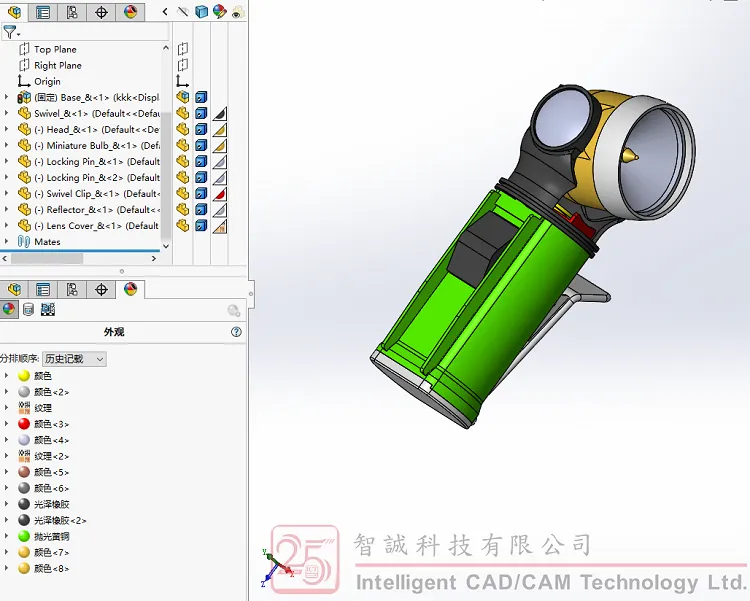

如图1，当前零件有各种各样的颜色，且颜色都是存在零件层面上，在装配体中零件并无颜色覆盖。

图1

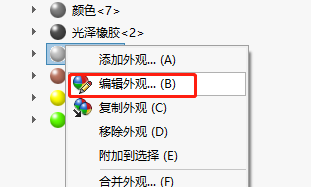

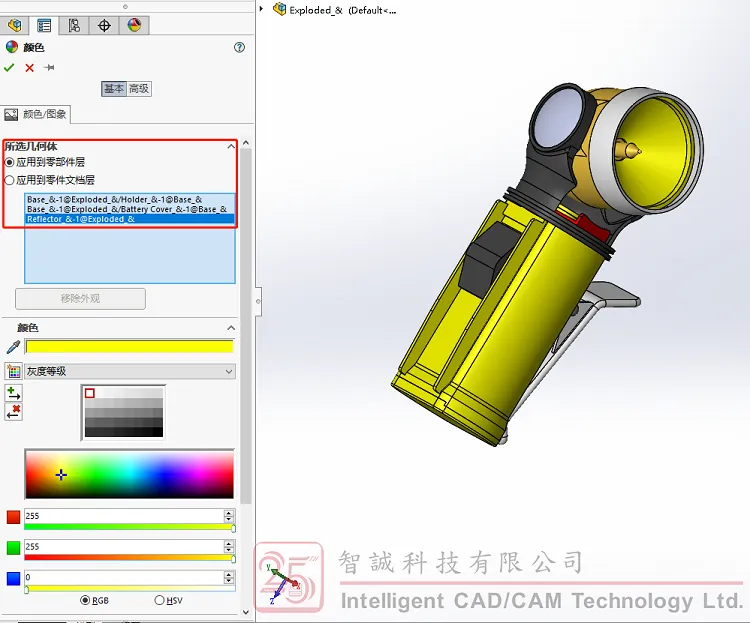

这时，编辑某个外观，如图2，在外观属性管理界面上，所选几何体选项中，选择应用到零部件层，这样就可以在装配体上对多个零件添加相同颜色，如图3。

图2

图3

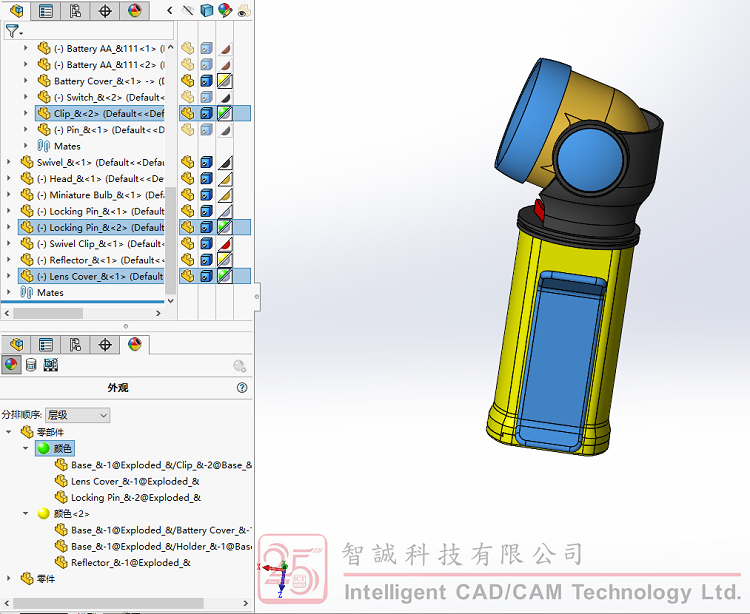

添加颜色之后，在外观管理界面，将分排顺序改为层级，则可以看到重现添加颜色的零部件已自动进行分组。如图4。

图4

这样，我们就可以直接通过颜色选择相同的零部件了，也可以重新编辑颜色，将零部件一起改成其他颜色，注意，颜色只存在装配体层级上，在零件上还是之前的颜色。

总结：通过以上做法，我们即可快速通过颜色选取相应零部件，提高用户的工作效率。
