你知道，SOLIDWORKS如何配置异形孔规格吗？

异型孔向导是一个很实用的命令，里面由各种标准，规格的孔类型可供用户选择，用户可以利用其快速地创建所需要的孔。

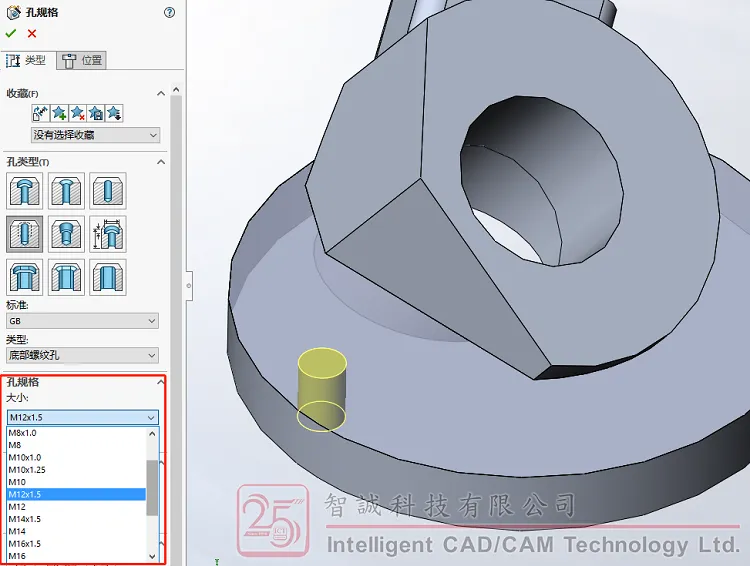

问题描述： 如图1，用户经常需要创建牙孔，在GB标准中的底部螺纹孔有非常多的规格，但用户实际并不需要所有标准和规格，且有些孔规格要自定义添加，那么如何配置异型孔向导并增加自己所需要的规格？

图1

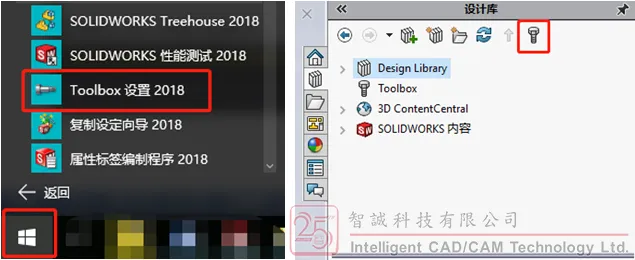

这时就需要用户对异型孔规格进行配置。首先我们在开始菜单中找到“SOLIDWORKS工具201X”文件夹下的“Toolbox设置201X”或者在SOLIDWORKS任务窗格中的设计库，找到“配置Toolbox”按钮并打开，如图2。

 图2

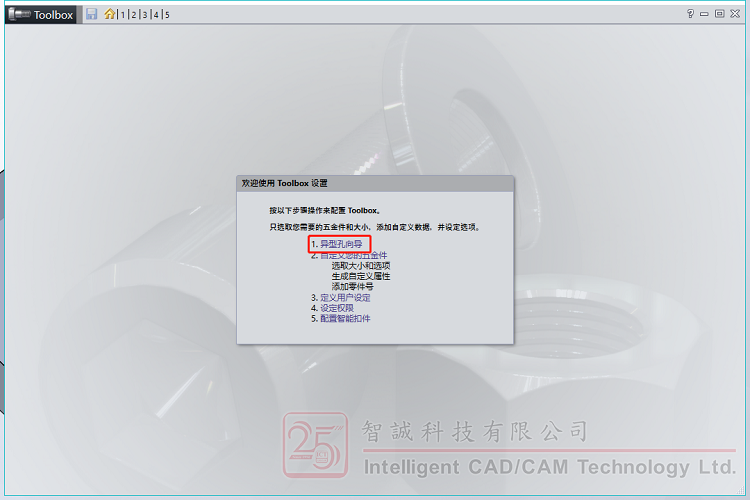

这时我们就进入到Toolbox配置界面中，如图3。

图3

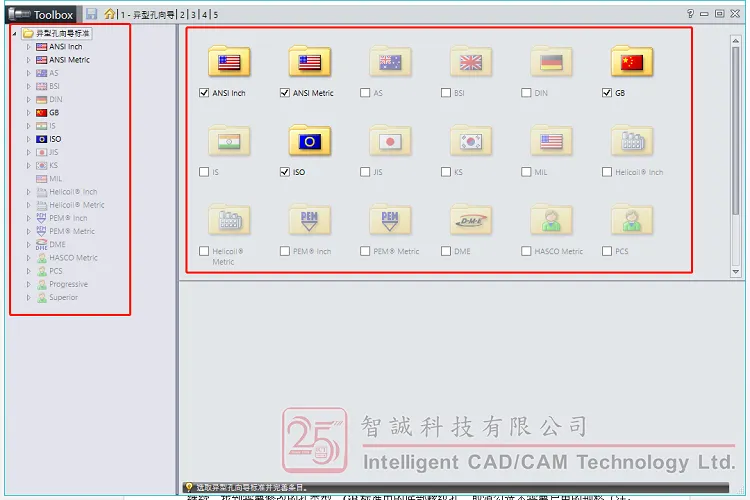

接下来，点击第一项，异型孔向导，进入到异型孔向导配置界面。在此界面中，将我们不需要的标准取消勾选，如图4。

图4

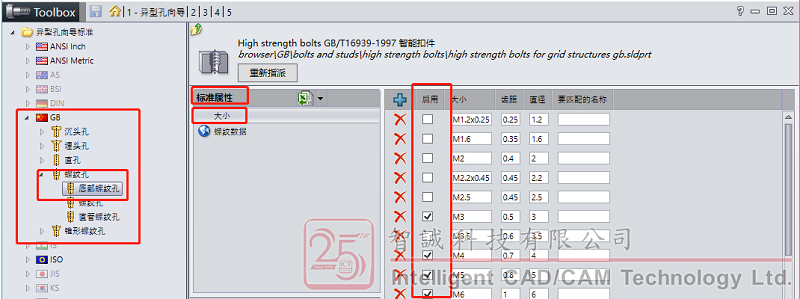

继续，找到需要修改的孔类型，GB标准中的底部螺纹孔，取消勾选不需要启用的规格（注：不建议删除原有规格，防止后续修改需要），如图5。

图5

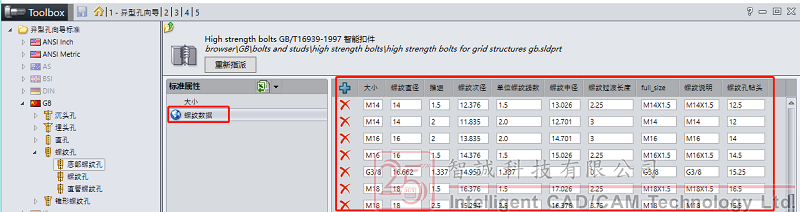

若需要增加规格，则在螺纹数据中修改数值（注意，修改时参数必须按照原有格式修改，建议在原有的参数上修改，防止参数错误），如图6。

图6

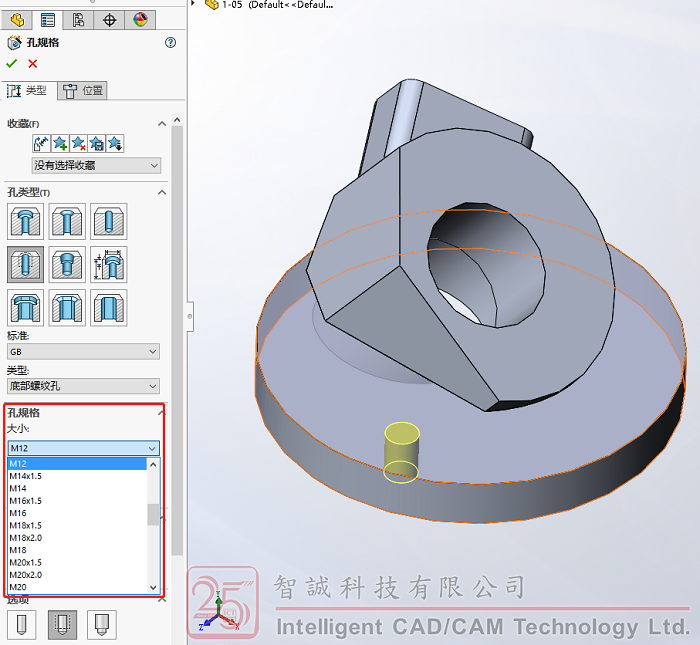

修改完毕后，保存即可，这样，用户在使用异型孔时规格的选取变得更加方便快捷，如图7。

图7

总结：通过配置异形孔向导标准和规格，可以将其简化，方便工程师的日常使用，加快其设计工作。
