SOLIDWORKS 教程：玩具生日蛋糕

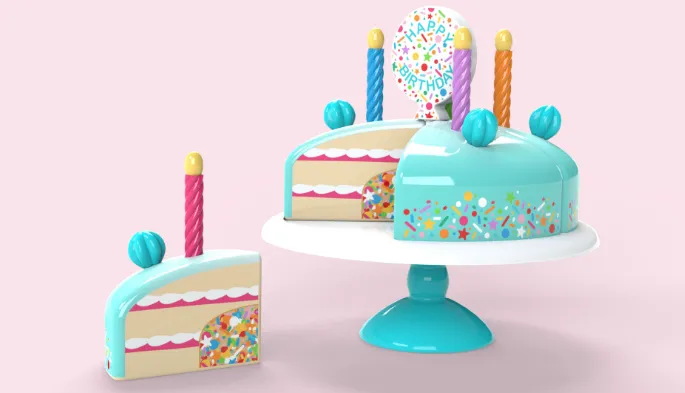

本教程涉及创建五个单独的零件，用于创建最终装配体。这些部件包括蛋糕片、蜡烛、糖霜球、气球标志和蛋糕架。本教程将引导您完成导入 DXF 以用作旋转或拉伸草图的过程。本教程中使用的所有 DXF 文件都可以在DXFs.zip。此处下载

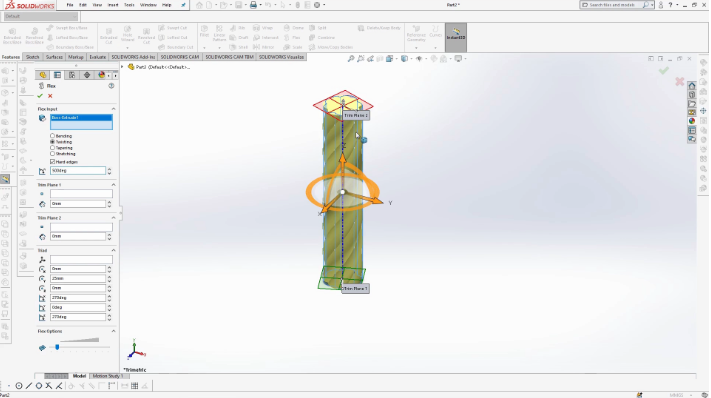

圆形图案用于从每侧已挤压和圆顶的挤压 DXF 草图创建结冰斑点，一旦实体由 3 个实例阵列，它就可以组合成一个实体。蜡烛零件是通过一个简单的花形挤压草图创建的，然后通过挤压的顶面和底面扭转挤压件来弯曲挤压件。

气球和蛋糕架是通过导入 DXF 文件并使用 3D 功能使其栩栩如生而创建的。您可以在矢量程序中创建自己的 DXF 文件以用于 SOLIDWORKS，也可以从 SOLIDWORKS 模型导出 DXF 文件，这对于为复杂形状创建准确的贴花图稿非常有用，并且您希望确保它适合。本教程中使用的所有贴花也可以从

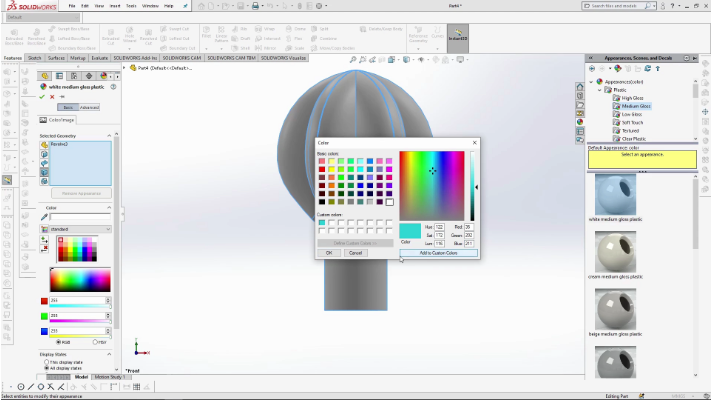

Decals-1.zip此处下载贴花使用投影映射应用于大多数零件，这是一种非常灵活的将贴花应用于零件的方法。其他零件添加了简单的塑料外观，使用其 RGB 值应用特定颜色，您可以在外观中添加这些值。

所有成品零件都被带入装配体中，并使用重合和同心配合配合到位。使用最终装配体，创建爆炸视图并将其导出到 SOLIDWORKS Visualize 以创建渲染的动画，该动画可在教程中看到。
