在SOLIDWORKS中映射属性

将 SOLIDWORKS 中的属性映射到 3DEXPERIENCE 平台是否让您感到困惑？您并不孤单，因为您中的大多数人可能已经习惯于使用产品数据管理 （PDM） 系统来映射数据。

属性是文件的重要标识符和描述符，在 SOLIDWORKS 和 3DEXPERIENCE 平台中扮演着不同的角色。在这篇博客中，我将深入探讨属性映射的复杂性，阐明顺利集成的流程、复杂性和最佳实践。

在 3D 设计和协作领域，全面掌握属性对于优化 3DEXPERIENCE 平台上的数据至关重要。属性是所有平台成员的通用语言，与部门无关。因此，定义属性是平台管理员在配置平台以供首次使用时执行的首要任务之一。

了解属性

在 PDM 系统中，属性称为变量。在 3DEXPERIENCE Platform 中，属性是一组用于标识产品生命周期管理 （PLM） 对象的属性，例如名称、修订、描述、部件的重量以及制造部件的材料，这些属性用于查找数据。

属性主要有两种类型：default 和 custom。默认属性是 3DEXPERIENCE 平台上数据管理的基本基础。它们与 Windows 文件属性非常相似。

您还可以使用自定义属性来定制数据管理，这些属性与您的 SOLIDWORKS 文件属性非常相似。该平台支持 270 种内容类型，包括 CAD 系列、物理产品和图纸。自定义属性为使用各种 CAD 内容的许多部门和用户提供了很大的灵活性。

这两种类型的属性都可以从 MySession 面板和信息侧面板的 Properties 中访问和查看，也可以通过右键单击对象在 3DEXPERIENCE 平台中进行访问和查看。

在平台上映射 SOLIDWORKS 内容的好处之一是能够使用 6W 标签搜索内容和筛选。

另一个好处是，内容存储在协作空间的云上一个集中、方便的空间中，该空间可以是私有的，也可以与有权访问 3DEXPERIENCE 平台的同事共享。

根据可用的 SOLIDWORKS 选项，您最多可以创建 SOLIDWORKS 文件属性的两种分类，包括自定义属性和配置属性，以及三种类型的内容，包括零件、装配体和工程图。这些文件属性是 SOLIDWORKS 独有的，可以映射到 3DEXPERIENCE 平台。

注： 只有 Administrators 和 CAD 管理员才能创建属性。

映射工作流程

数据准备和规划

我建议在创建 CAD 数据之前创建属性，以便可以轻松地将它们映射到平台。

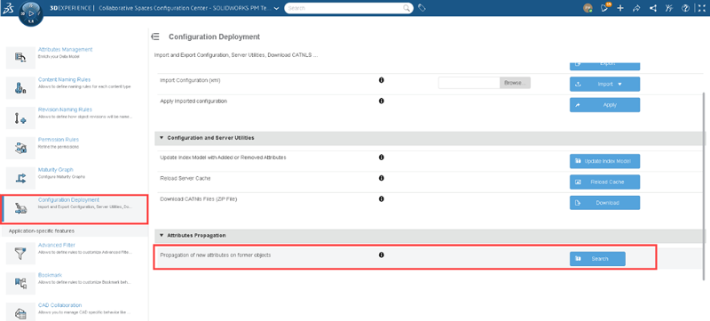

如果您已经将一些数据保存到平台，然后为其创建了一个新属性，并希望将其传播到已保存到平台的所有其他数据，则可以转到 配置部署 并滚动到 属性传播 设置以检查是否需要传播。

添加属性

要添加新属性，请单击窗口右上角的 + 图标。添加新属性时，您可以从属性类型列表中进行选择，包括 string、Boolean、integer、real 和 date。

仔细选择您的属性名称和标题。然后，验证是否已部署属性。

重新加载服务器缓存并更新索引模型

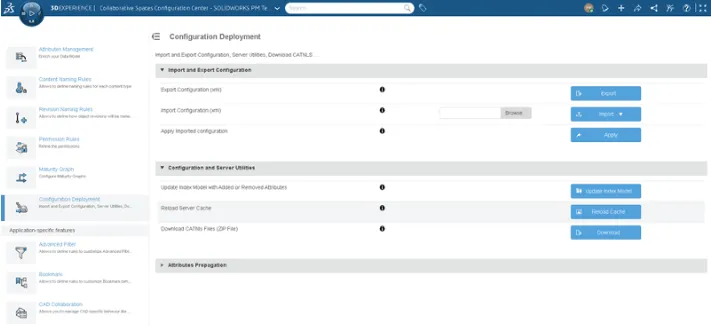

创建属性后，您需要确保已将其部署到平台。如果出现，则旁边会有一个绿色的对勾标记。要确保它正确同步，您需要重新加载服务器缓存并更新索引模型。转至平台管理，> Content > Collaborative Spaces 配置中心，>配置部署>配置和 Server Utilities。

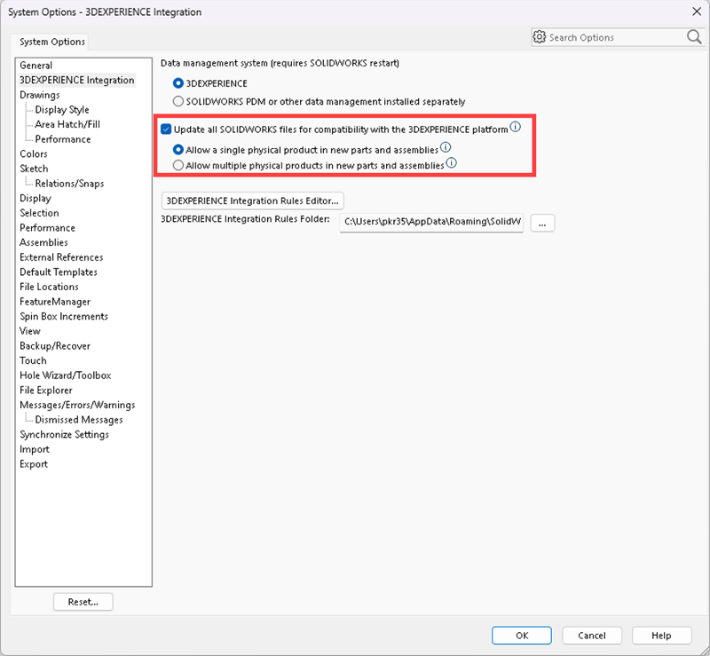

为了确保您的数据得到传播，并且在将 SOLIDWORKS 数据保存到平台之前，您还应更新 SOLIDWORKS 文件以实现兼容性。为此，请单击工具 > 选项 > 更新 SOLIDWORKS 文件，以确保与 3DEXPERIENCE 平台兼容。

此设置将 SOLIDWORKS 文件属性的两个分类合并为一个配置属性分类。启用此选项对于将文件属性与 3DEXPERIENCE Platform 上的属性无缝对齐至关重要。

配置属性映射

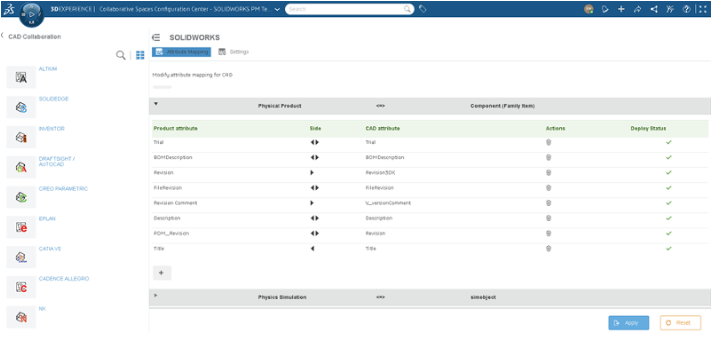

因此，在创建属性并将其保存到平台后，您需要确保它已正确映射。为此，请使用平台管理员角色访问 Collaborative Spaces Control Center，然后选择属性管理。

当您将属性从 3DEXPERIENCE Platform 双向映射到 SOLIDWORKS 时，这些属性将在 PLM 属性列表中作为配置属性进行选择。但是，建议将所有或尽可能多的属性从 SOLIDWORKS 映射到 3DEXPERIENCE 平台。

选择映射方向后，单击 Apply。完成后，您可以随时删除、重置和重新创建任何属性映射，而不会影响属性本身。例如，如果在打开 SOLIDWORKS 文件或将 SOLIDWORKS 文件保存到 3DEXPERIENCE 平台时出现错误或性能问题，则平台管理员可以重置属性映射以将其全部禁用。之后，平台成员可以重新测试 open 或 save 方案，以确定属性映射是否或如何影响事物。

默认属性 Description 和 Title 会自动映射所有内容类型。您无法更改这些属性的映射方向。

默认的 Revision 属性也自动可用于与每种内容类型的映射。您也不能更改此属性的映射方向。

使用中的属性映射

在创建和部署属性并配置属性映射后，您可以邀请用户加入 3DEXPERIENCE 平台，他们就可以开始创建内容了。

假设您在创建内容后配置了属性映射。在这种情况下，平台成员必须在其客户端计算机上建立与 3DEXPERIENCE 平台的新连接，才能通过执行以下操作来使用映射：

1. 退出 SOLIDWORKS。

2. 单击 Windows 任务栏上向上的胡萝卜符号旁边的图标，退出 3DEXPERIENCE PLM 服务（EdmServerV6.exe）。

3. 从 Compass 或桌面快捷方式上的快捷方式重新启动 SOLIDWORKS。

4. 在 SOLIDWORKS 中打开项目后，单击 MySession 工具栏中的从服务器重新加载命令。

您可以从 SOLIDWORKS 属性对话框或 MySession 属性对话框中编辑文件属性。

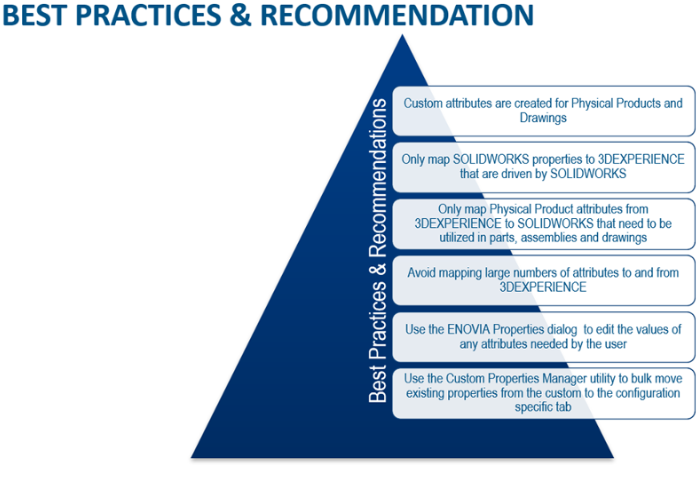

请参阅下图，了解最佳实践和建议。

属性是释放 3DEXPERIENCE 平台潜力的关键。无论是利用默认值还是自定义，有效的属性管理都可以简化数据流程，促进整个设计生态系统的协作。

属性不仅用于技术表单，还可以由销售部门或任何非工程或非 CAD 部门使用。这使得它们的通用性和可理解性变得非常重要。

上述分步过程和建议应作为管理员使用属性的有用指南。
